PUC Gois Arquitetura e Urbanismo CLIMA Fatores climticos

PUC. Goiás – Arquitetura e Urbanismo CLIMA Fatores climáticos Elementos do clima Tipos de clima Arquiteturas adequadas ao clima Conforto Térmico - 2014. 2 Prof. António Manuel C P Fernandes

PUC. Goiás – Arquitetura e Urbanismo TEMPO Condições do tempo (naquele instante, naquele dia: p. ex. : nublado, com pancadas de chuva, temperatura entre 19 e 26°C, umidade relativa 75%, etc. ) Conforto Térmico CLIMA A integração, ao longo de certo período, 10, 20 ou 30 anos (caso das Normais Climatológicas), das condições da atmosfera de uma localidade ou região. Prof. António Manuel C P Fernandes

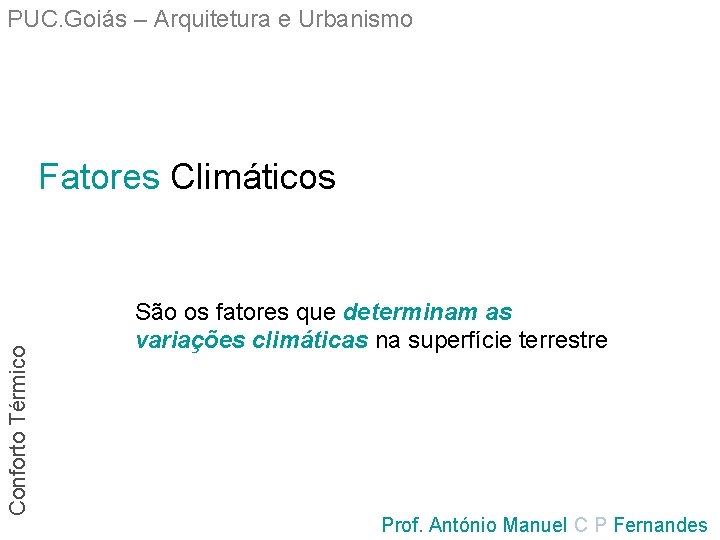

PUC. Goiás – Arquitetura e Urbanismo Conforto Térmico Fatores Climáticos São os fatores que determinam as variações climáticas na superfície terrestre Prof. António Manuel C P Fernandes

PUC. Goiás – Arquitetura e Urbanismo Radiação solar (é o principal fator) Conforto Térmico A latitude define a angulação com que o Sol atinge a superfície terrestre: perto do equador, bem vertical; perto do polo, muito “deitada”. Prof. António Manuel C P Fernandes

PUC. Goiás – Arquitetura e Urbanismo Conforto Térmico > Amortecimento pela atmosfera: quanto mais “deitados” chegam os raios solares, maior trajeto na atmosfera e menos intensa será a radiação que chega ao solo. > Relação Energia / Superfície: quanto mais “deitados” menos energia por área de superfície. Prof. António Manuel C P Fernandes

PUC. Goiás – Arquitetura e Urbanismo Conforto Térmico O balanço térmico na superfície terrestre: dia / noite Ganhos durante o dia. . . perdas durante a noite. . . Prof. António Manuel C P Fernandes

PUC. Goiás – Arquitetura e Urbanismo Outros fatores: Circulação atmosférica Conforto Térmico Repartição terra/mar Relevo do solo Correntes marítimas Revestimento do solo Prof. António Manuel C P Fernandes

PUC. Goiás – Arquitetura e Urbanismo Conforto Térmico Elementos do Clima São os elementos que caracterizam o clima de uma localidade ou região, também chamado de macroclima Obs: temos também os mesoclimas e os microclimas Prof. António Manuel C P Fernandes

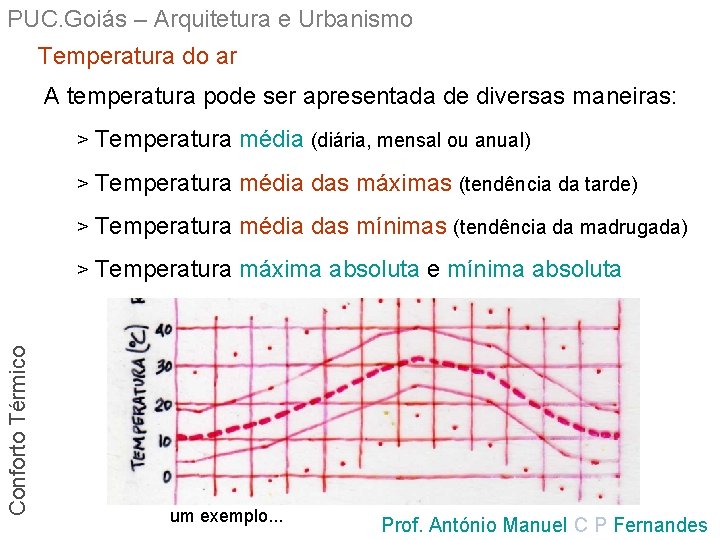

PUC. Goiás – Arquitetura e Urbanismo Temperatura do ar Conforto Térmico A temperatura pode ser apresentada de diversas maneiras: > Temperatura média (diária, mensal ou anual) > Temperatura média das máximas (tendência da tarde) > Temperatura média das mínimas (tendência da madrugada) > Temperatura máxima absoluta e mínima absoluta um exemplo. . . Prof. António Manuel C P Fernandes

PUC. Goiás – Arquitetura e Urbanismo Outros elementos: Umidade relativa do ar (média), em % Precipitação (chuva), em mm Vento, (velocidade, em m/s e direção) Conforto Térmico Nebulosidade, em % Insolação, em horas/mês Radiação solar, em w/m 2 Prof. António Manuel C P Fernandes

Conforto Térmico PUC. Goiás – Arquitetura e Urbanismo ÃO Ç A R PA M CO Tipos de clima Prof. António Manuel C P Fernandes

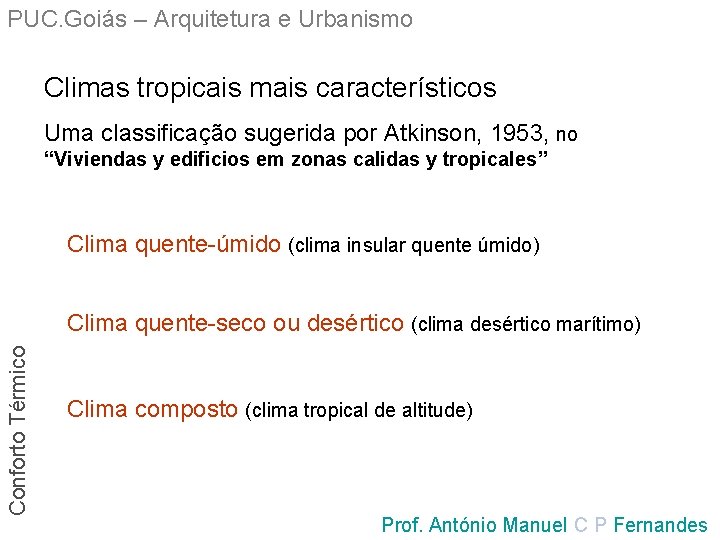

PUC. Goiás – Arquitetura e Urbanismo Climas tropicais mais característicos Uma classificação sugerida por Atkinson, 1953, no “Viviendas y edificios em zonas calidas y tropicales” Clima quente-úmido (clima insular quente úmido) Conforto Térmico Clima quente-seco ou desértico (clima desértico marítimo) Clima composto (clima tropical de altitude) Prof. António Manuel C P Fernandes

PUC. Goiás – Arquitetura e Urbanismo Clima quente-seco Umidade relativa baixa Amplitude térmica levada Nebulosidade baixa Radiação direta elevada Conforto Térmico Quase sem chuva Vegetação escassa Poeira no ar OBS: no caso de Phoenix , há estação de inverno (Lat. 33º) Prof. António Manuel C P Fernandes

PUC. Goiás – Arquitetura e Urbanismo Clima quente-úmido Umidade relativa alta Amplitude térmica baixa Nebulosidade alta Muita radiação difusa (mormaço) Conforto Térmico Chove o ano inteiro Solo quase sempre encharcado Vegetação exuberante Prof. António Manuel C P Fernandes

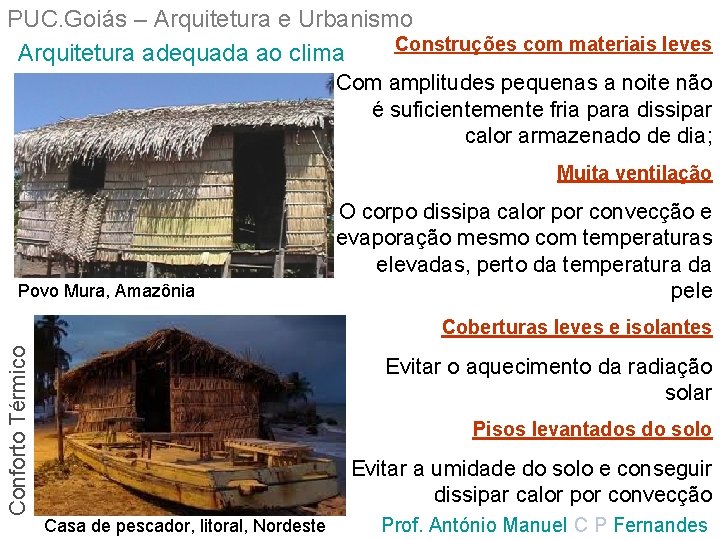

PUC. Goiás – Arquitetura e Urbanismo Construções com materiais leves Arquitetura adequada ao clima Com amplitudes pequenas a noite não é suficientemente fria para dissipar calor armazenado de dia; Muita ventilação Povo Mura, Amazônia O corpo dissipa calor por convecção e evaporação mesmo com temperaturas elevadas, perto da temperatura da pele Conforto Térmico Coberturas leves e isolantes Evitar o aquecimento da radiação solar Pisos levantados do solo Evitar a umidade do solo e conseguir dissipar calor por convecção Casa de pescador, litoral, Nordeste Prof. António Manuel C P Fernandes

Conforto Térmico PUC. Goiás – Arquitetura e Urbanismo Hotel, no litoral Hotel, na Amazônia Prof. António Manuel C P Fernandes

Conforto Térmico PUC. Goiás – Arquitetura e Urbanismo Hotel, Prado, litoral da Bahia, arq. Ana Catarina Ferreira Silva Prof. António Manuel C P Fernandes

PUC. Goiás – Arquitetura e Urbanismo Residência em Itamambuca, litoral norte de São Paulo, clima quente-úmido. Conforto Térmico Projeto: Andrade Morettin Arquitetos, 2006. “Esta residência de veraneio situada a poucos metros do mar, no litoral norte paulista um lugar com exuberante vegetação e clima quente úmido. Pensamos como primeiro ato criar um grande abrigo, uma “concha”, sob o qual poderíamos alojar o programa, protegido do sol forte e das frequentes chuvas e ainda assim permitir a permanente ventilação cruzada. ” Prof. António Manuel C P Fernandes

Conforto Térmico PUC. Goiás – Arquitetura e Urbanismo Prof. António Manuel C P Fernandes

PUC. Goiás – Arquitetura e Urbanismo Clima quente-seco Umidade relativa baixa Amplitude térmica alta Nebulosidade baixa Radiação direta elevada Conforto Térmico Quase sem chuva Vegetação escassa Poeira no ar OBS: no caso de Phoenix , há estação de inverno (Lat. 33º) Prof. António Manuel C P Fernandes

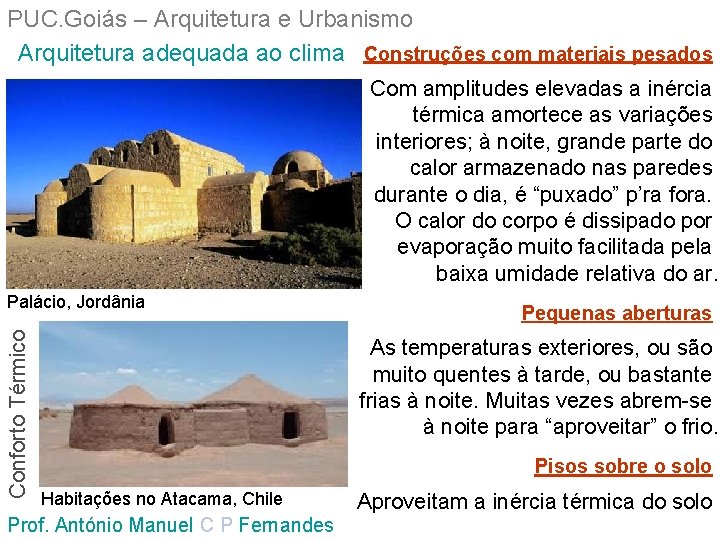

PUC. Goiás – Arquitetura e Urbanismo Arquitetura adequada ao clima Construções com materiais pesados Com amplitudes elevadas a inércia térmica amortece as variações interiores; à noite, grande parte do calor armazenado nas paredes durante o dia, é “puxado” p’ra fora. O calor do corpo é dissipado por evaporação muito facilitada pela baixa umidade relativa do ar. Conforto Térmico Palácio, Jordânia Pequenas aberturas As temperaturas exteriores, ou são muito quentes à tarde, ou bastante frias à noite. Muitas vezes abrem-se à noite para “aproveitar” o frio. Pisos sobre o solo Habitações no Atacama, Chile Prof. António Manuel C P Fernandes Aproveitam a inércia térmica do solo

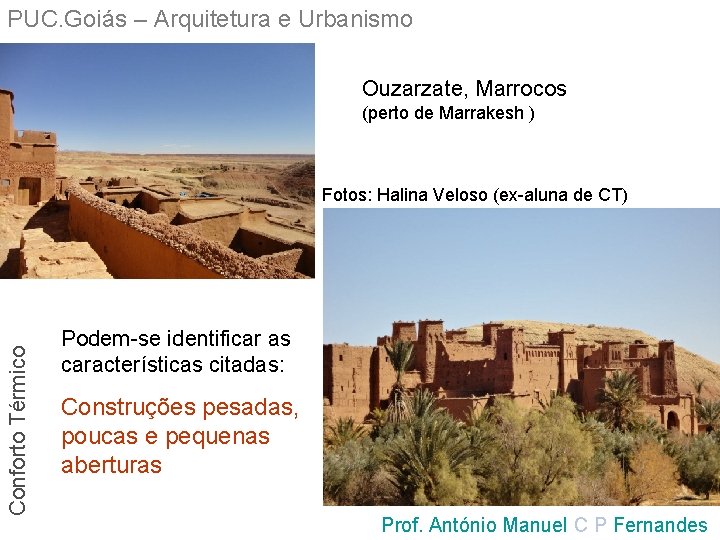

PUC. Goiás – Arquitetura e Urbanismo Ouzarzate, Marrocos (perto de Marrakesh ) Conforto Térmico Fotos: Halina Veloso (ex-aluna de CT) Podem-se identificar as características citadas: Construções pesadas, poucas e pequenas aberturas Prof. António Manuel C P Fernandes

PUC. Goiás – Arquitetura e Urbanismo Uma solução primitiva e muito eficiente! Conforto Térmico Povo Berber, Saara norte, Tunísia Prof. António Manuel C P Fernandes

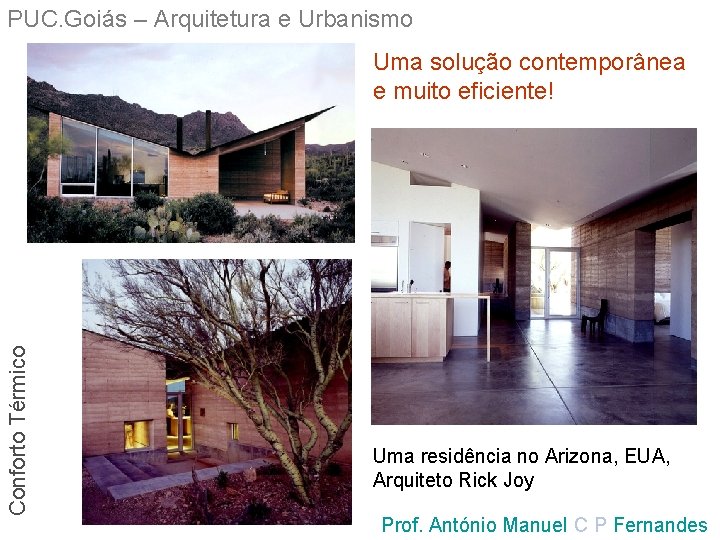

PUC. Goiás – Arquitetura e Urbanismo Conforto Térmico Uma solução contemporânea e muito eficiente! Uma residência no Arizona, EUA, Arquiteto Rick Joy Prof. António Manuel C P Fernandes

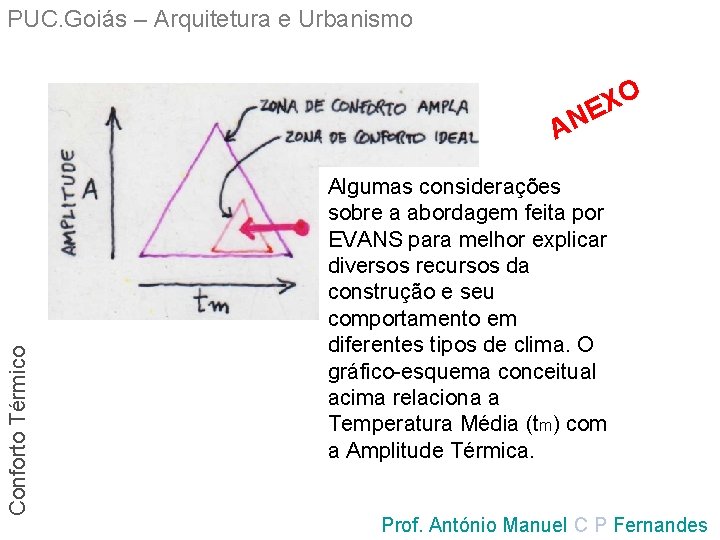

PUC. Goiás – Arquitetura e Urbanismo O X E Conforto Térmico AN Algumas considerações sobre a abordagem feita por EVANS para melhor explicar diversos recursos da construção e seu comportamento em diferentes tipos de clima. O gráfico-esquema conceitual acima relaciona a Temperatura Média (tm) com a Amplitude Térmica. Prof. António Manuel C P Fernandes

PUC. Goiás – Arquitetura e Urbanismo Conforto Térmico 1) Em clima quente-úmido (amplitude térmica muito pequena e umidade relativa elevada) o que interessa é a boa ventilação que retira calor do corpo por convecção e evaporação 2) Em clima quente-seco-desértico (amplitude térmica muito elevada e umidade relativa baixa) a elevada massa térmica conseguirá manter a temperatura interna estável – nem fria nem quente, e as perdas de calor serão, principalmente, por evaporação ajudada pela baixa umidade relativa do ar. Prof. António Manuel C P Fernandes

PUC. Goiás – Arquitetura e Urbanismo Conforto Térmico 3) Em clima quente desértico (amplitude térmica muito elevada e umidade relativa baixa) a ventilação seletiva noturna poderá reduzir a temperatura média pois à noite a temperatura externa estará bem mais baixa que a média. 4) Em clima frio o efeito estufa do sol é benvindo pois aquece o ambiente interno. No entanto, é necessária certa massa térmica na construção para que o calor conseguido durante as horas de sol possa ser armazenado e devolvido à noite quando o frio “aperta”. Prof. António Manuel C P Fernandes

PUC. Goiás – Arquitetura e Urbanismo REFERÊNCIAS: Conforto Térmico KOENIGSBERGER, e outros. Viviendas y edificios em zonas cálidas y tropicales. Madrid: Paraninfo S/A, 1977. EVANS, J. M. Diseño arquitectónico y confort. Buenos Aires: FADU, 1993 Prof. António Manuel C P Fernandes
