Public Switched Telephone Network (PSTN) - I Jaringan Telekomunikasi

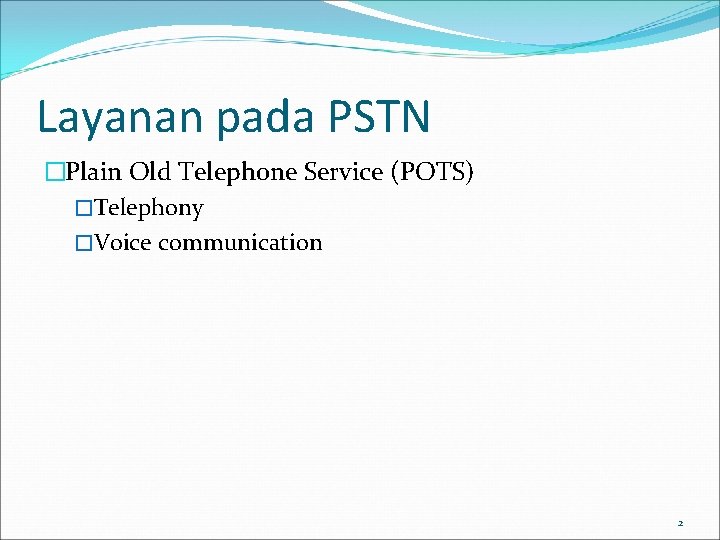

Layanan pada PSTN �Plain Old Telephone Service (POTS) �Telephony �Voice communication 2

“Mr. Watson, come here, I want you. ” Ini adalah kalimat pertama yang diucapkan Alexander Graham Bell kepada asistennya Thomas A Watson melalui kabel sepanjang 100 feet � Telepon ditemukan oleh Alexander Graham Bell pada tahun 1876 � Sebagai catatan, Elisha Gray pada tahun yang sama mengajukan juga patent untuk telepon, tetapi yang diberi patent adalah Bell (Bell datang satu jam sebelum Gray) 3

Nama lain yang disebut-sebut sebagai penemu telepon juga adalah Antonio Meucci Elisha Gray 1835 -1901 Source: http: //www. obsolete. com/120_years/machines/telegraph/ Antonio Meucci 1808 -1896 Source: http: //www. italianhistorical. org/Meucci. Story. htm 4

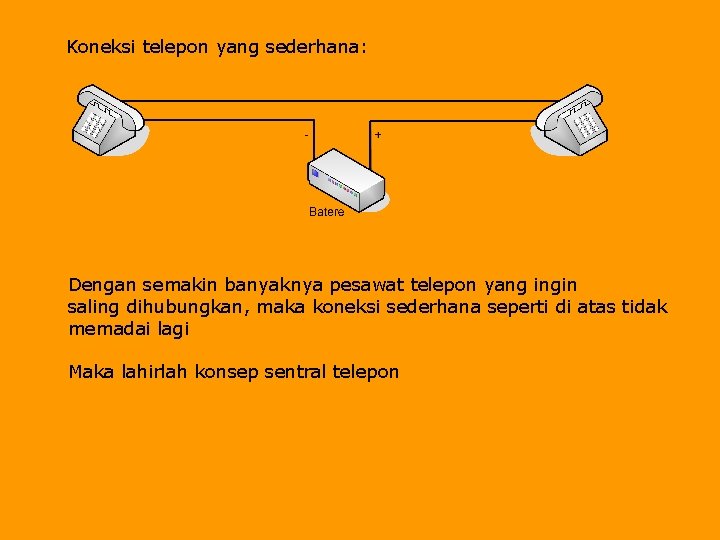

Koneksi telepon yang sederhana: Dengan semakin banyaknya pesawat telepon yang ingin saling dihubungkan, maka koneksi sederhana seperti di atas tidak memadai lagi Maka lahirlah konsep sentral telepon

Typical Coper-Based PSTN - Local Loop - Subscriber Loop - Jaringan Lokal Trunk: Saluran yang saling menghubungkan sentral

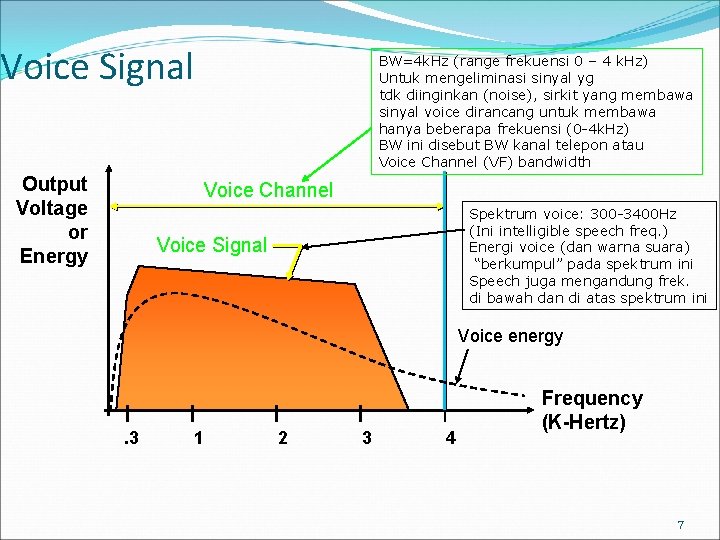

Voice Signal Output Voltage or Energy BW=4 k. Hz (range frekuensi 0 – 4 k. Hz) Untuk mengeliminasi sinyal yg tdk diinginkan (noise), sirkit yang membawa sinyal voice dirancang untuk membawa hanya beberapa frekuensi (0 -4 k. Hz) BW ini disebut BW kanal telepon atau Voice Channel (VF) bandwidth Voice Channel Spektrum voice: 300 -3400 Hz (Ini intelligible speech freq. ) Energi voice (dan warna suara) “berkumpul” pada spektrum ini Speech juga mengandung frek. di bawah dan di atas spektrum ini Voice Signal Voice energy . 3 1 2 3 4 Frequency (K-Hertz) 7

Telephone Terminal Receiver Ke sentral Hook switch Handset Dial pad Transmitter 8

Complete Telephone Set Diagram 9

tip ring Saluran ke sentral (local loop) dicatu oleh sentral dengan tegangan DC -48 V Sinyal voice ditransfer menggunakan balance signaling Penamaan tip dan ring berasal dari jack yang digunakan pada zaman sentral manual (red (-)) (green (+)) U. S. Air Force photo 10

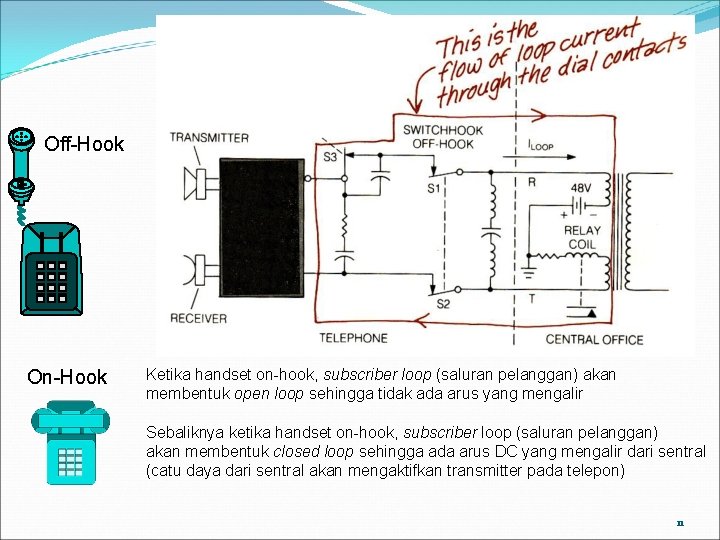

Off-Hook On-Hook Ketika handset on-hook, subscriber loop (saluran pelanggan) akan membentuk open loop sehingga tidak ada arus yang mengalir Sebaliknya ketika handset on-hook, subscriber loop (saluran pelanggan) akan membentuk closed loop sehingga ada arus DC yang mengalir dari sentral (catu daya dari sentral akan mengaktifkan transmitter pada telepon) 11

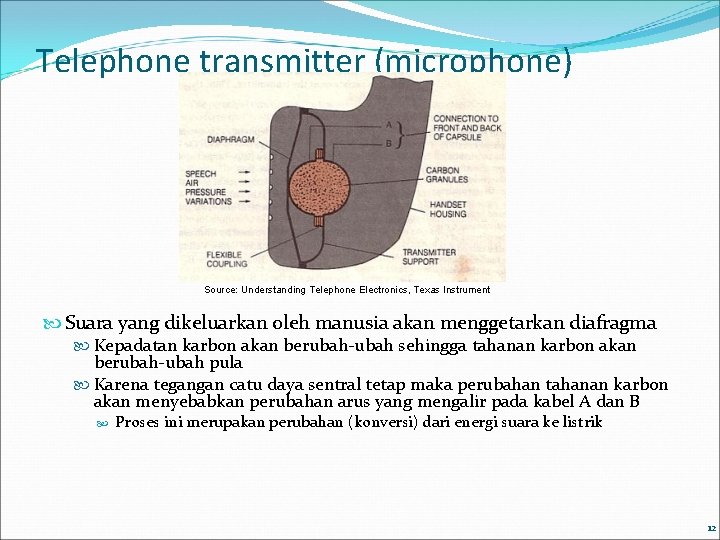

Telephone transmitter (microphone) Source: Understanding Telephone Electronics, Texas Instrument Suara yang dikeluarkan oleh manusia akan menggetarkan diafragma Kepadatan karbon akan berubah-ubah sehingga tahanan karbon akan berubah-ubah pula Karena tegangan catu daya sentral tetap maka perubahan tahanan karbon akan menyebabkan perubahan arus yang mengalir pada kabel A dan B Proses ini merupakan perubahan (konversi) dari energi suara ke listrik 12

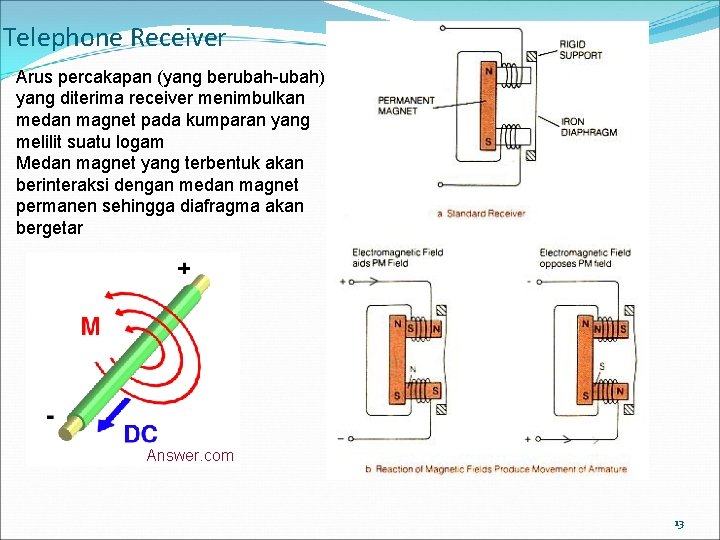

Telephone Receiver Arus percakapan (yang berubah-ubah) yang diterima receiver menimbulkan medan magnet pada kumparan yang melilit suatu logam Medan magnet yang terbentuk akan berinteraksi dengan medan magnet permanen sehingga diafragma akan bergetar Answer. com 13

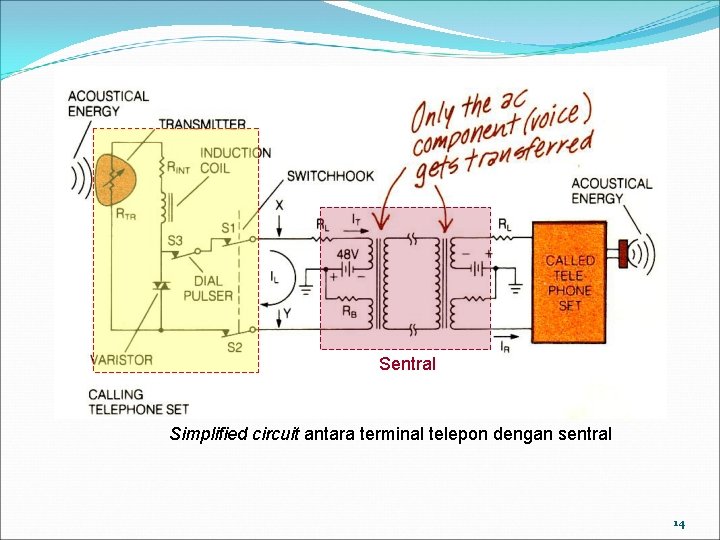

Sentral Simplified circuit antara terminal telepon dengan sentral 14

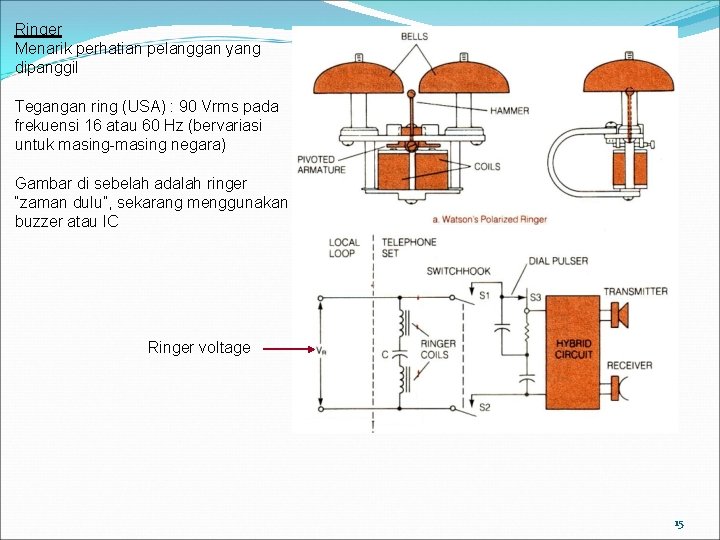

Ringer Menarik perhatian pelanggan yang dipanggil Tegangan ring (USA) : 90 Vrms pada frekuensi 16 atau 60 Hz (bervariasi untuk masing-masing negara) Gambar di sebelah adalah ringer “zaman dulu”, sekarang menggunakan buzzer atau IC Ringer voltage 15

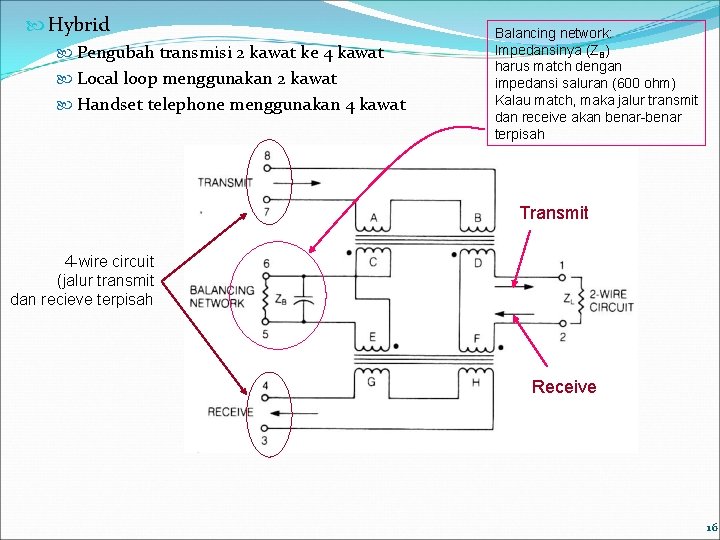

Hybrid Pengubah transmisi 2 kawat ke 4 kawat Local loop menggunakan 2 kawat Handset telephone menggunakan 4 kawat Balancing network: Impedansinya (ZB) harus match dengan impedansi saluran (600 ohm) Kalau match, maka jalur transmit dan receive akan benar-benar terpisah Transmit 4 -wire circuit (jalur transmit dan recieve terpisah Receive 16

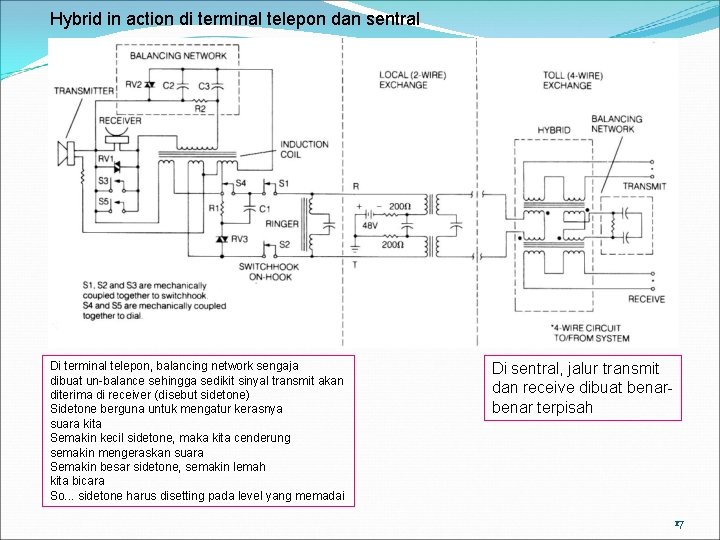

Hybrid in action di terminal telepon dan sentral Di terminal telepon, balancing network sengaja dibuat un-balance sehingga sedikit sinyal transmit akan diterima di receiver (disebut sidetone) Sidetone berguna untuk mengatur kerasnya suara kita Semakin kecil sidetone, maka kita cenderung semakin mengeraskan suara Semakin besar sidetone, semakin lemah kita bicara So. . . sidetone harus disetting pada level yang memadai Di sentral, jalur transmit dan receive dibuat benar terpisah 17

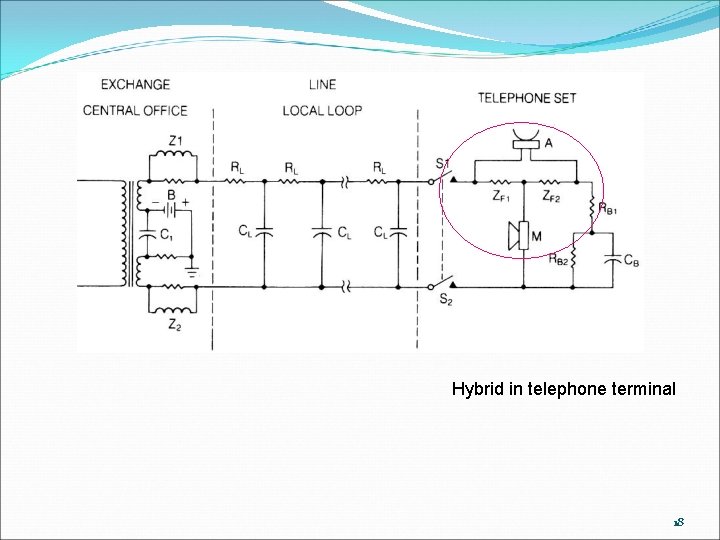

Hybrid in telephone terminal 18

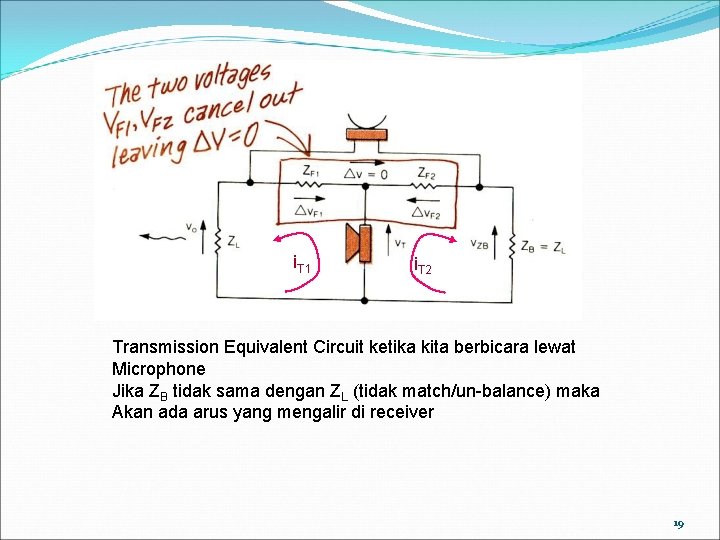

i. T 1 i. T 2 Transmission Equivalent Circuit ketika kita berbicara lewat Microphone Jika ZB tidak sama dengan ZL (tidak match/un-balance) maka Akan ada arus yang mengalir di receiver 19

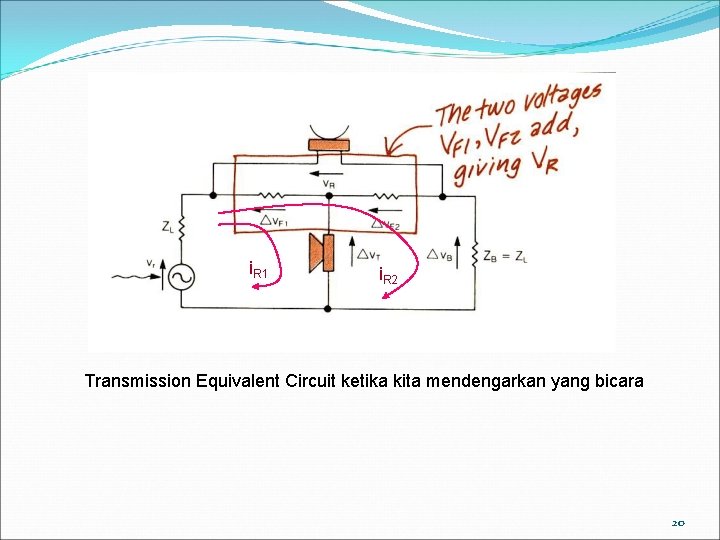

i. R 1 i. R 2 Transmission Equivalent Circuit ketika kita mendengarkan yang bicara 20

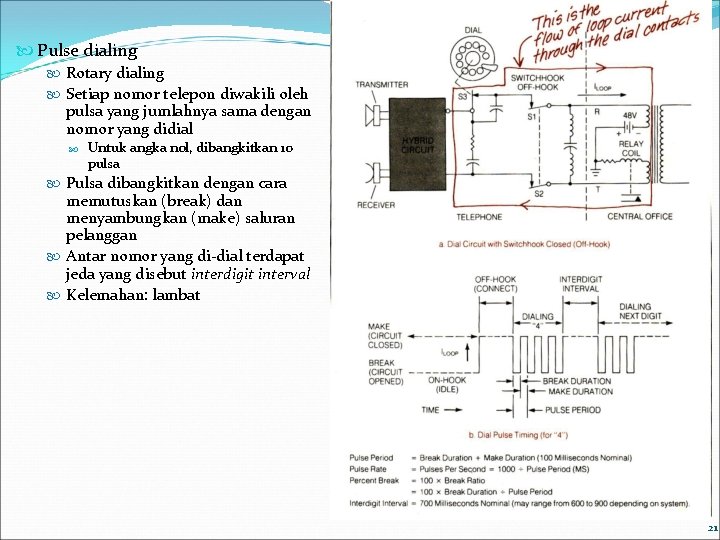

Pulse dialing Rotary dialing Setiap nomor telepon diwakili oleh pulsa yang jumlahnya sama dengan nomor yang didial Untuk angka nol, dibangkitkan 10 pulsa Pulsa dibangkitkan dengan cara memutuskan (break) dan menyambungkan (make) saluran pelanggan Antar nomor yang di-dial terdapat jeda yang disebut interdigit interval Kelemahan: lambat 21

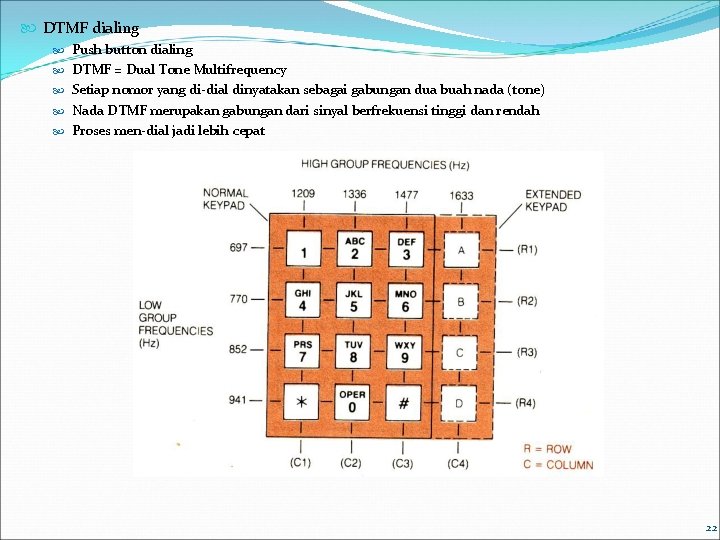

DTMF dialing Push button dialing DTMF = Dual Tone Multifrequency Setiap nomor yang di-dial dinyatakan sebagai gabungan dua buah nada (tone) Nada DTMF merupakan gabungan dari sinyal berfrekuensi tinggi dan rendah Proses men-dial jadi lebih cepat 22
