PTICA PROFESSOR JEAN VILELA REFRAO DA LUZ REFLEXO
- Slides: 50
ÓPTICA – PROFESSOR JEAN VILELA REFRAÇÃO DA LUZ REFLEXÃO TOTAL DIOPTROS PLANOS L MINAS DE FACES PARALELAS PRISMA X SAIR
ROBERTO VAMOS/TYBA Capítulo 1 Refração da luz X SAIR
Luz branca § É formada por uma infinidade de radiações monocromáticas (policromática). § Espectro visível ao olho humano: 1 Refração da luz X SAIR
SYLVIA CORDAIY PHOTOLIBRARY/ALAMY/OTHER-IMAGES Refração da luz Passagem da luz de um meio a outro, envolvendo mudança na velocidade de propagação. 1 Refração da luz X SAIR
Velocidade da luz (c) No vácuo: 3 • 108 m/s. Em outro meio: depende da densidade deste. SCIENCE PHOTOS/ALAMY/OTHER-IMAGES § § 1 Refração da luz X SAIR
Índice de refração absoluto (n) É a razão entre a velocidade da luz no vácuo c e a velocidade da luz no meio considerado v: 1 Refração da luz X SAIR
Índices de refração de alguns meios materiais Meio material Índice de refração (n) Ar 1, 00 Água 1, 33 Vidro 1, 50 Glicerina 1, 90 Álcool etílico 1, 36 Diamante 2, 42 Acrílico 1, 49 1 Refração da luz X SAIR
Índices de refração: mesmo meio e luzes diferentes Luz monocromática Índice de refração (n) de um bloco de vidro Violeta 1, 532 Azul 1, 528 Verde 1, 519 Amarela 1, 517 Alaranjada 1, 514 Vermelha 1, 513 1 Refração da luz X SAIR
Leis da refração 1 a lei: o raio incidente (RI), a normal à superfície de separação (N) e o raio refratado (RR) estão no mesmo plano. Meio 1 Plano de incidência Meio 2 1 Refração da luz X SAIR
Leis da refração 2 a lei (Snell-Descartes): a razão entre o seno do ângulo ^ de incidência ( i ) e o seno do ângulo de refração ( r^ ) depende apenas dos meios nos quais a luz se propaga. 1 Refração da luz X SAIR
Consequências da lei de Snell-Descartes (Diminuição de velocidade) Meio 1 1 Refração da luz l ina rig oo çã re Di Meio 2 X SAIR
Consequências da lei de Snell-Descartes (Aumento de velocidade) Meio 1 Meio 2 l ina rig oo çã re Di 1 Refração da luz X SAIR

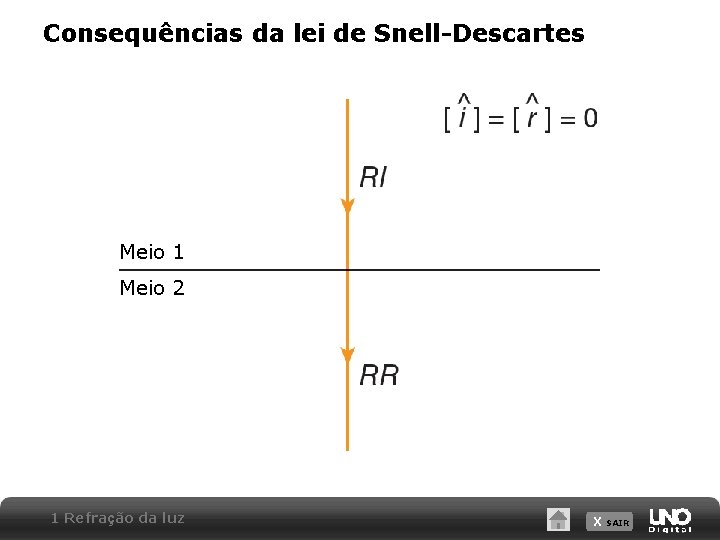

Consequências da lei de Snell-Descartes Meio 1 Meio 2 1 Refração da luz X SAIR
SCIENCE PHOTOS/ALAMY/OTHER-IMAGES Refração em um bloco de vidro 1 Refração da luz X SAIR
Refração atmosférica Posição aparente Atmosfera 1 Refração da luz X SAIR

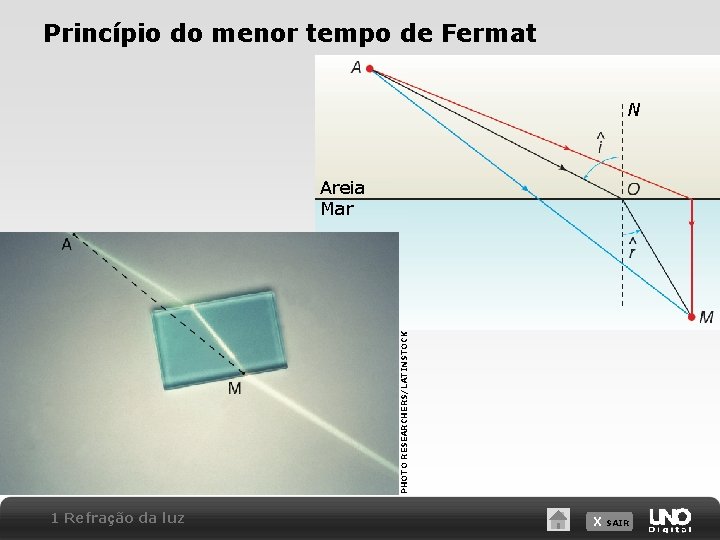

Princípio do menor tempo de Fermat N PHOTO RESEARCHERS/LATINSTOCK Areia Mar 1 Refração da luz X SAIR
Já sabe responder? GIOVANNI BENINTENDE/ SHUTTERSTOCK IMAGES Por que as estrelas parecem piscar no céu? 1 Refração da luz X SAIR
ROBERTO VAMOS/TYBA Capítulo 2 Reflexão total X SAIR
Reflexão total 2 Reflexão total X SAIR
ngulo limite É o menor ângulo de incidência da luz em uma superfície de separação entre dois meios a partir do qual ela é totalmente refletida. N 2 Reflexão total N X SAIR
Determinação do ângulo limite N 2 Reflexão total X SAIR

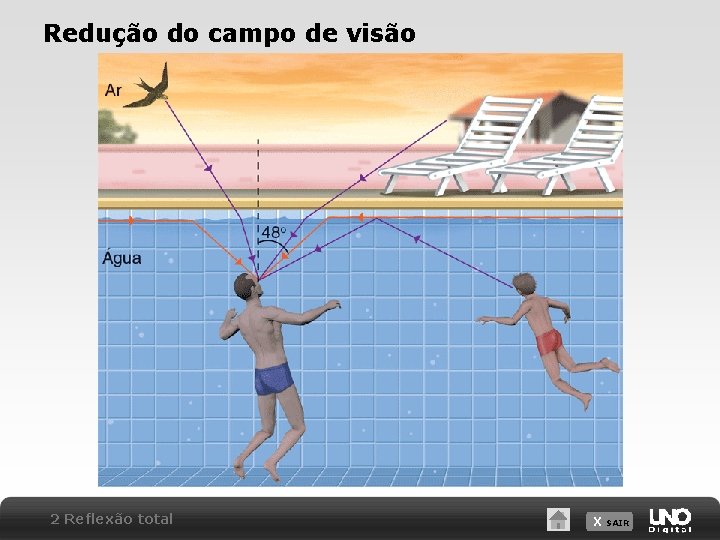

Redução do campo de visão 2 Reflexão total X SAIR
Luz branca GEORGE B. DIEBOLD/CORBIS/LATINSTOCK O brilho dos diamantes Menos do que 24º, de modo que toda luz é refratada. Mais do que 24º, de modo que toda luz é refletida Internamente. 2 Reflexão total X SAIR
Miragem na estrada 2 Reflexão total X SAIR
D. LEVESQUE/SCIENCE PHOTO LIBRARY/LATINSTOCK Miragem na estrada 2 Reflexão total X SAIR
Miragem no deserto 2 Reflexão total X SAIR
MAXIMILIAN WEINZIERL/ALAMY/LATINSTOCK Miragem no deserto 2 Reflexão total X SAIR
KEVIN CURTIS/SCIENCE PHOTO LIBRARY/LATINSTOCK Fibras ópticas Núcleo Casca Bainha 2 Reflexão total Isolamento Capa X SAIR
Já sabe responder? KEVIN CURTIS/SCIENCE PHOTO LIBRARY/LATINSTOCK A luz pode fazer curvas? 2 Reflexão total X SAIR
ROBERTO VAMOS/TYBA Capítulo 3 Refração em dioptros planos e em lâminas de faces paralelas X SAIR
PHOTO RESEARCHERS/LATINSTOCK Dioptro plano N Imagem Objeto 3 Refração em dioptros planos e em lâminas de faces paralelas X SAIR
Refração no dioptro plano N Observador 3 Refração em dioptros planos e em lâminas de faces paralelas X SAIR
Refração no dioptro plano Observador 3 Refração em dioptros planos e em lâminas de faces paralelas X SAIR
Refração negativa 3 Refração em dioptros planos e em lâminas de faces paralelas X SAIR
Refração negativa 3 Refração em dioptros planos e em lâminas de faces paralelas X SAIR
SCIENCE PHOTOS/ALAMY/OTHER-IMAGES Lâmina de faces paralelas 3 Refração em dioptros planos e em lâminas de faces paralelas X SAIR
Lâmina de faces paralelas – dupla refração Ar Vidro Ar 3 Refração em dioptros planos e em lâminas de faces paralelas X SAIR
Já sabe responder? 3 Refração em dioptros planos e em lâminas de faces paralelas DAN SUZIO/PHOTO RESEARCHERS/LATINSTOCK Por que a profundidade de uma piscina parece diminuir quando ela está cheia de água? X SAIR
ROBERTO VAMOS/TYBA Capítulo 4 Dispersão da luz / prismas X SAIR
EDUARDO SANTALIESTRA/CID SCIENCE PHOTO LIBRARY/LATINSTOCK Dispersão da luz 4 Dispersão da luz / prismas X SAIR
PRISMA Prisma óptico – Conjunto formado por três meios homogêneos e transparentes ou por dois dioptros planos, em que as superfícies planas não são paralelas (faces do prisma) que se interceptam em retas que são as arestas. X SAIR
Prisma óptico Aresta Base 4 Dispersão da luz / prismas X SAIR
Arco-íris SHIGEJI ASANO/CORBIS/LATINSTOCK As gotas de água da chuva funcionam como prismas, dispersando a luz branca em um arco colorido. B C 4 Dispersão da luz / prismas X SAIR SCIENCE PHOTO LIBRARY/LATINSTOCK A

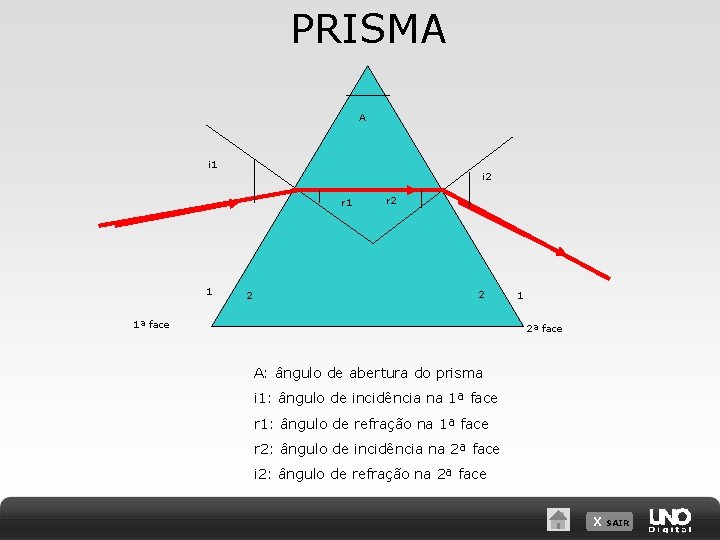

PRISMA A i 1 i 2 r 1 1 2 r 2 2 1ª face 1 2ª face A: ângulo de abertura do prisma i 1: ângulo de incidência na 1ª face r 1: ângulo de refração na 1ª face r 2: ângulo de incidência na 2ª face i 2: ângulo de refração na 2ª face X SAIR
EQUAÇÕES DO PRISMA X SAIR
PRISMA DE AMICI E DE PORRO X SAIR
Prismas de reflexão total § § ngulo limite do vidro: cerca de 42° Em ângulos de incidência maiores reflexão total da luz 4 Dispersão da luz / prismas X SAIR
Periscópio 4 Dispersão da luz / prismas X SAIR
Binóculo 4 Dispersão da luz / prismas X SAIR
ALEXANDER FEDIACHOV/SHUTTERSTOCK Já sabe responder? É possível produzir um arco-íris mesmo sem chuva? 4 Dispersão da luz / prismas X SAIR
