ÓPTICA GEOMÉTRICA Professor: Reinaldo

LUZ • Energia que se propaga no espaço através de ondas eletromagnéticas que impressionam nosso órgão visual produzindo a sensação de visão; • Não precisam de meio material pra se propagar.

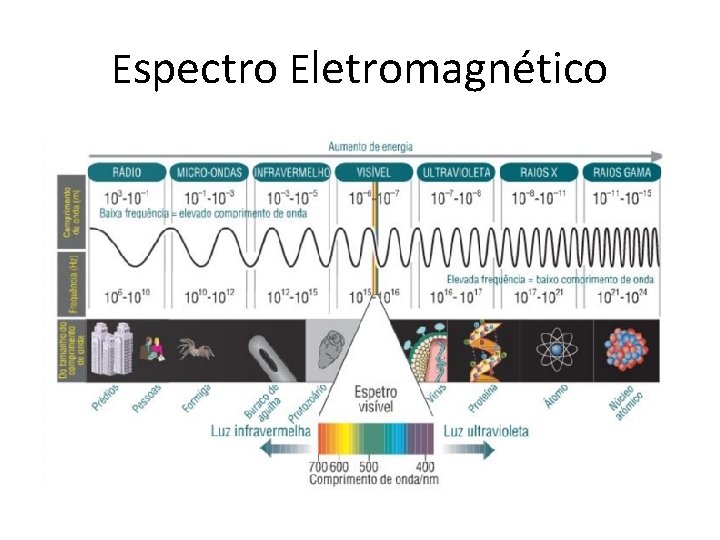

Espectro Eletromagnético

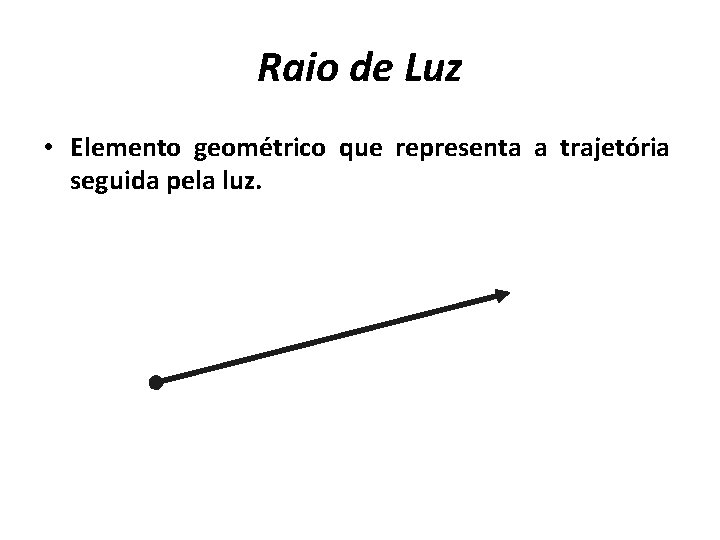

Raio de Luz • Elemento geométrico que representa a trajetória seguida pela luz.

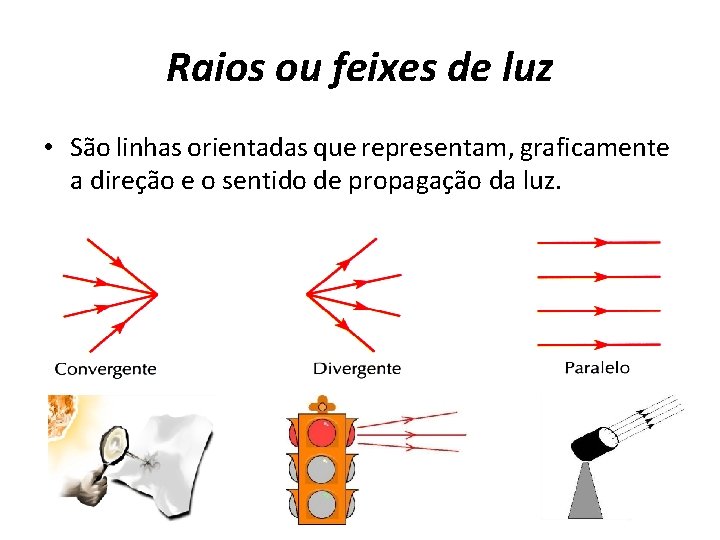

Raios ou feixes de luz • São linhas orientadas que representam, graficamente a direção e o sentido de propagação da luz.

Fontes de Luz • Corpos luminosos: emitem a própria luz. • São chamados de fontes primárias de luz. • Ex. : o Sol, as estrelas, a chama de uma vela, as lâmpadas elétricas, um raio, etc.

Fontes de Luz • Corpos iluminados: apenas refletem a luz de outros corpos. • São chamados de fontes secundárias de luz. • Ex. : a Lua, as paredes, as roupas, as pessoas, etc.

Meios que a luz interage • Meios de propagação Transparentes: a luz passa permitindo visão nítida de objeto através deles.

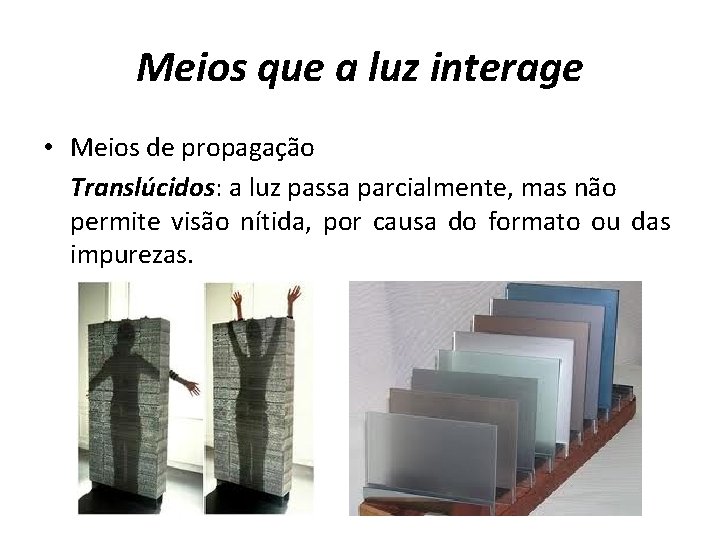

Meios que a luz interage • Meios de propagação Translúcidos: a luz passa parcialmente, mas não permite visão nítida, por causa do formato ou das impurezas.

Meios que a luz interage • Meios de propagação Opacos: a luz não passa por esses meios.

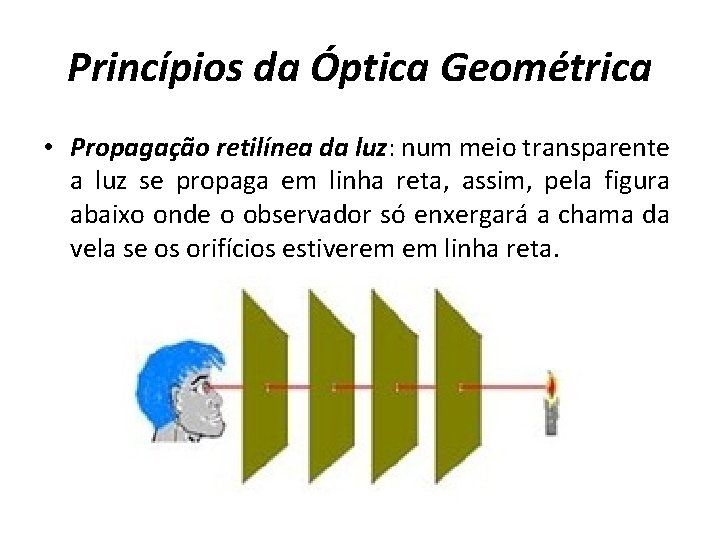

Princípios da Óptica Geométrica • Propagação retilínea da luz: num meio transparente a luz se propaga em linha reta, assim, pela figura abaixo onde o observador só enxergará a chama da vela se os orifícios estiverem em linha reta.

Princípios da Óptica Geométrica • Propagação retilínea da luz

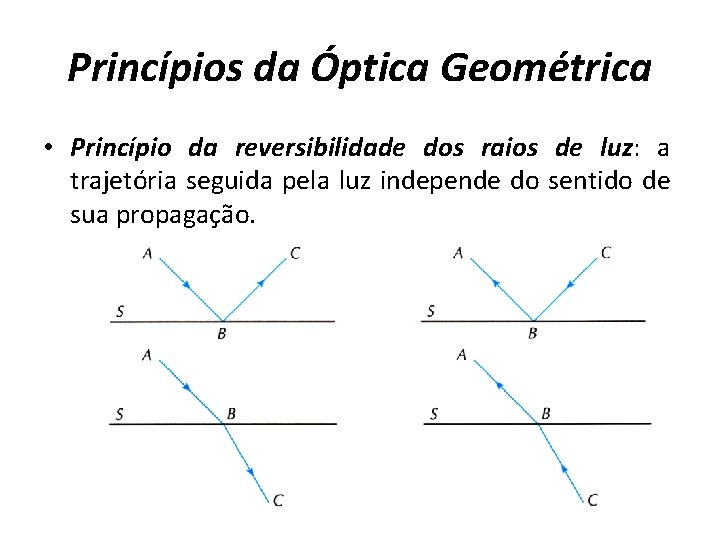

Princípios da Óptica Geométrica • Princípio da reversibilidade dos raios de luz: a trajetória seguida pela luz independe do sentido de sua propagação.

Princípios da Óptica Geométrica • Princípio da reversibilidade dos raios de luz: a trajetória seguida pela luz independe do sentido de sua propagação.

Princípios da Óptica Geométrica • Princípio da independência dos raios de luz: quando raios de luz se cruzam, cada um deles segue seu trajeto como se os outros não existissem.

Câmara Escura • Propagação retilínea da luz: • Câmara escura de orifício.

Câmara Escura • Propagação retilínea da luz: • Câmara escura de orifício.

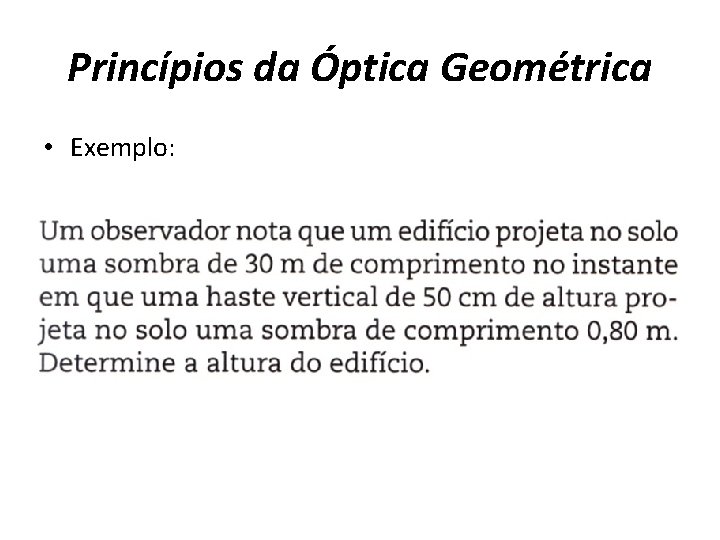

Princípios da Óptica Geométrica • Exemplo:

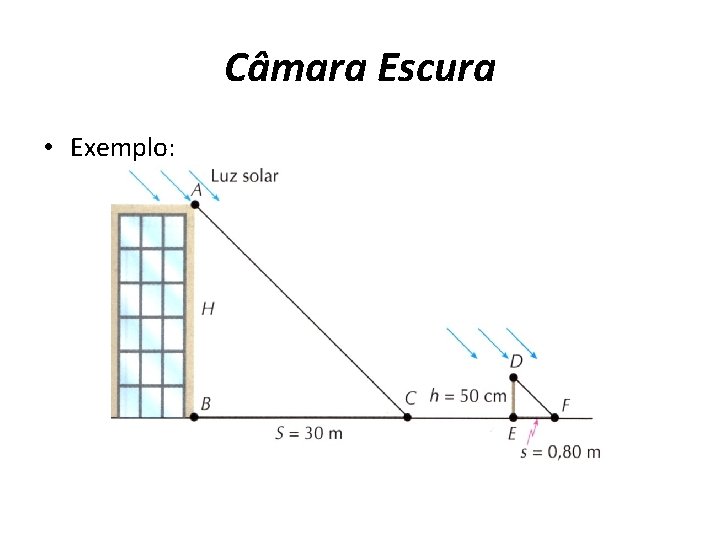

Câmara Escura • Exemplo:

Câmara Escura • Exemplo:

Câmara Escura • Exemplo:

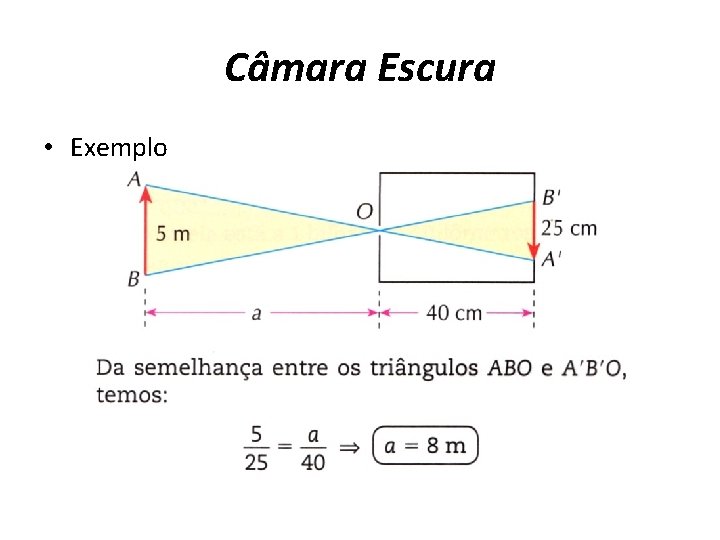

Câmara Escura • Exemplo

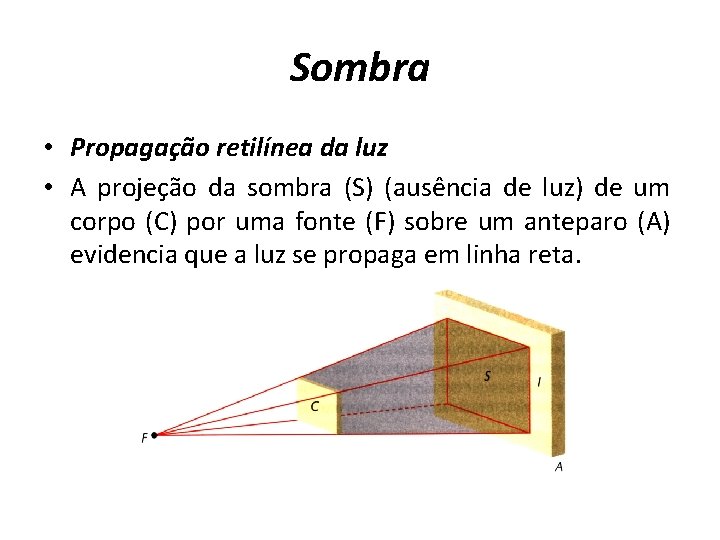

Sombra • Propagação retilínea da luz • A projeção da sombra (S) (ausência de luz) de um corpo (C) por uma fonte (F) sobre um anteparo (A) evidencia que a luz se propaga em linha reta.

Sombra • Propagação retilínea da luz: • Sombra.

Penumbra • Quando a fonte é extensa (AB), definem-se a sombra, que não recebe luz, e a penumbra recebe luz parcialmente.

Penumbra

Cor dos objetos • A luz branca (luz emitida pelo Sol ou por uma lâmpada incandescente) é constituída por uma infinidade de luzes monocromáticas, as quais podem ser divididas em sete cores principais: vermelho, alaranjado, amarelo, verde, azul, anil e violeta

Cor dos objetos • A cor de um corpo

Exercícios • Exemplo: Num recinto à prova de luz externa, iluminado por uma fonte luminosa vermelha, está um indivíduo de visão normal. Sobre uma mesa estão dois discos de papel, sendo um branco e outro azul (sob luz solar). Os discos têm a mesma dimensão e estão igualmente iluminados pela fonte de luz vermelha. Em que cores o indivíduo observará os discos? • Resposta: O disco branco é visto vermelho, e o azul parecerá negro.

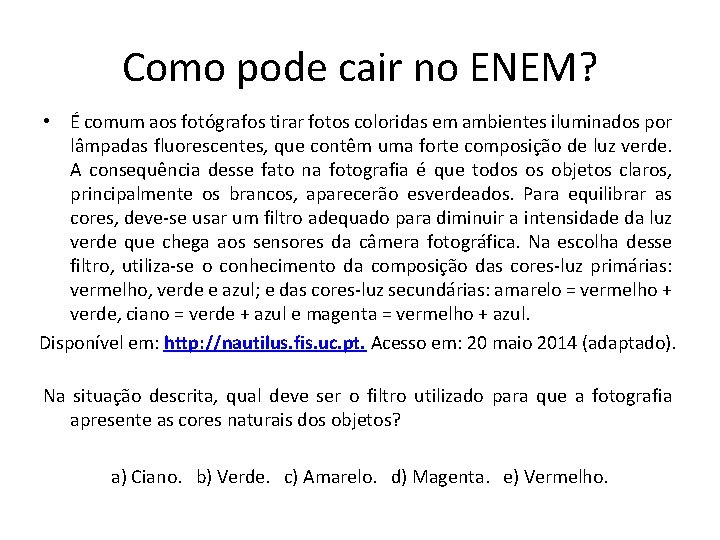

Como pode cair no ENEM? • É comum aos fotógrafos tirar fotos coloridas em ambientes iluminados por lâmpadas fluorescentes, que contêm uma forte composição de luz verde. A consequência desse fato na fotografia é que todos os objetos claros, principalmente os brancos, aparecerão esverdeados. Para equilibrar as cores, deve-se usar um filtro adequado para diminuir a intensidade da luz verde que chega aos sensores da câmera fotográfica. Na escolha desse filtro, utiliza-se o conhecimento da composição das cores-luz primárias: vermelho, verde e azul; e das cores-luz secundárias: amarelo = vermelho + verde, ciano = verde + azul e magenta = vermelho + azul. Disponível em: http: //nautilus. fis. uc. pt. Acesso em: 20 maio 2014 (adaptado). Na situação descrita, qual deve ser o filtro utilizado para que a fotografia apresente as cores naturais dos objetos? a) Ciano. b) Verde. c) Amarelo. d) Magenta. e) Vermelho.

Eclipses • Eclipse solar – A lua se encontra entre a Terra e o Sol. Fase da lua : LUA NOVA

Eclipses • Eclipse lunar - A lua se encontra atrás da Terra no cone de sombra. Fase da lua : LUA CHEIA

Como pode cair no ENEM? • A figura abaixo mostra um eclipse solar no instante em que é fotografado em cinco diferentes pontos do planeta. Três dessas fotografias estão reproduzidas abaixo. As fotos poderiam corresponder, respectivamente, aos pontos: a) III, V e II; b) II, III e V; c) II, IV e III; d) I, II e III; e) I, II e V.
