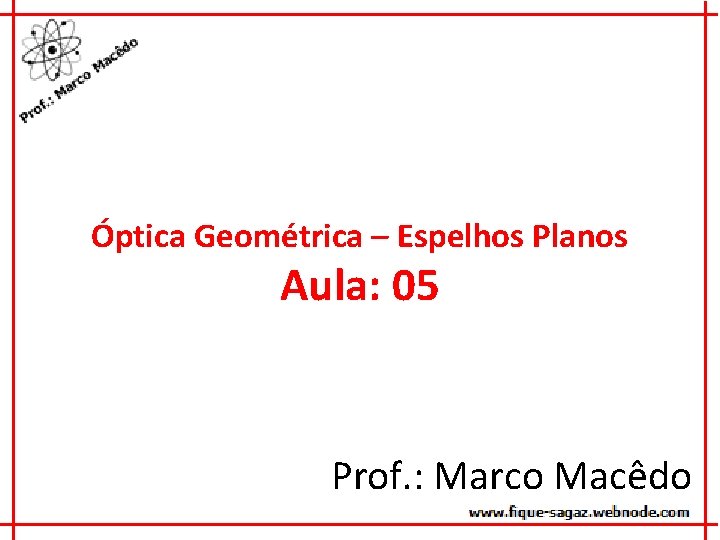

Óptica Geométrica – Espelhos Planos Aula: 05 Prof. : Marco Macêdo

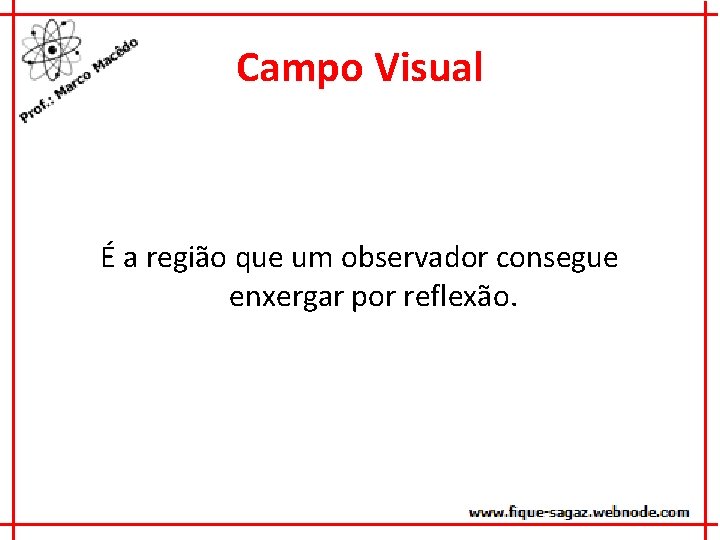

Campo Visual É a região que um observador consegue enxergar por reflexão.

Campo Visual Observador

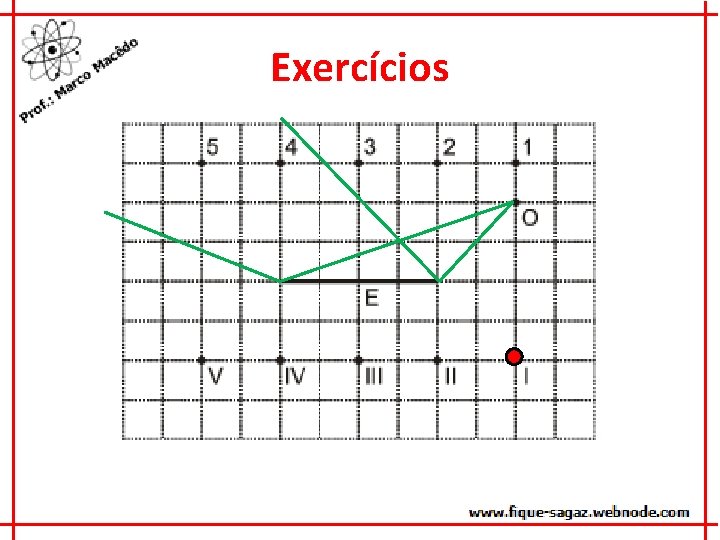

Exercícios

Translação de um espelho plano

Praticando. . . Um espelho plano E fornece uma imagem do objeto O quando colocado na posição A. Deslocando-se a posição do espelho para a posição B e mantendo a posição do objeto a distância entre a nova e a antiga imagem será de: a) b) c) d) e) 10 cm 20 cm 30 cm 40 cm 50 cm

Praticando. . . Um espelho plano é transladado com velocidade constante de 2 cm/s. A imagem de um ponto P será deslocada com uma velocidade de: a) 1 cm/s b) 2 cm/s c) 3 cm/s d) 4 cm/s e) 5 cm/s

Praticando. . . Você pula de um trampolim alto sobre uma piscina de água completamente calma no fundo da qual existe um espelho plano. Se sua imagem se aproxima de você a um dado instante com velocidade de 16 m/s, com que velocidade você se aproxima do espelho? a) 16 m/s b) 8 m/s c) 32 m/s d) 98 m/s e) 64 m/s

Rotação de um espelho plano

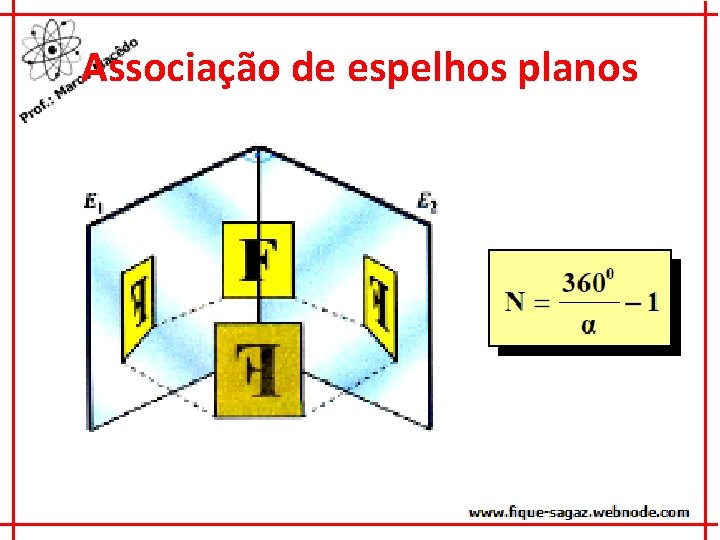

Associação de espelhos planos

Principais Casos: Ø α = 900

Principais Casos: Ø α = 600

Principais Casos: Ø α = 1800

Principais Casos: Ø α = 00

Exercícios A figura a seguir representa a vista frontal de Homer comendo em frente a dois espelhos planos, posicionados perpendicularmente entre si. Assinale a alternativa que representa a imagem que Homer observa nos espelhos.

Exercícios Uma criança segura uma bandeira do Brasil como ilustrado na figura 1. A criança está diante de dois espelhos planos verticais A e B que fazem entre si um ângulo de 60°. A figura 2 indica seis posições, 1, 2, 3, 4, 5 e 6, relativas aos espelhos. A criança se encontra na posição 1 e pode ver suas imagens nas posições 2, 3, 4, 5 e 6.

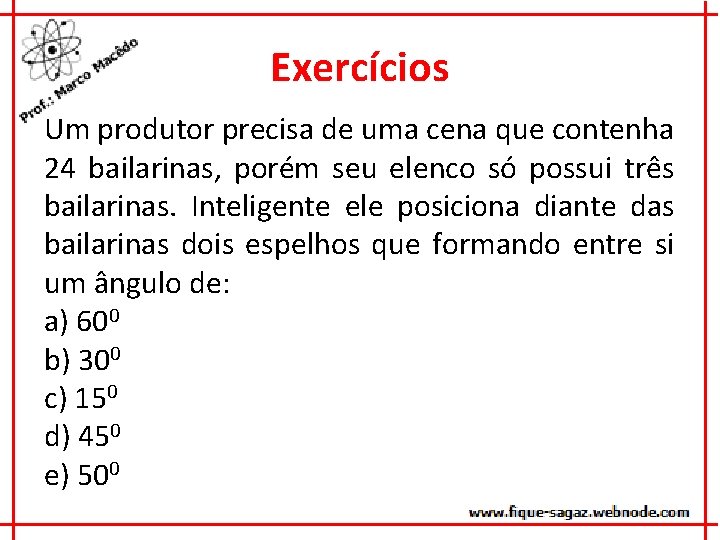

Exercícios Um produtor precisa de uma cena que contenha 24 bailarinas, porém seu elenco só possui três bailarinas. Inteligente ele posiciona diante das bailarinas dois espelhos que formando entre si um ângulo de: a) 600 b) 300 c) 150 d) 450 e) 500
