PT Perkebunan Nusantara XII POTENSI PENGEMBANGAN ENERGI BIOMASSA
PT Perkebunan Nusantara XII POTENSI PENGEMBANGAN ENERGI BIOMASSA DI BIDANG AGRO INDUSTRI BADAN PENGKAJIAN & PENERAPAN TEKNOLOGI 27 SEPTEMBER 2017 BERLINO MAHENDRA SANTOSA ANIS FEBRIANTOMO PT PERKEBUNAN NUSANTARA XII
SEKILAS PROFIL PTPN XII
§ § Berdiri: 11 Maret 1996. Penggabungan dari PTPN XXIII, PTPN XXVI, PTPN XXIX. Saham 10% Pemerintah R. I, 90% PTPN III (Persero). PTPN XII berkantor pusat di Jl. Rajawali no. 44 Surabaya ini bergerak di bidang agribisnis perkebunan (karet, kopi, kakao, teh), aneka kayu, hortikultura, tebu, dan tanaman semusim dengan luas areal 80. 927, 98 hektar yang tersebar di Propinsi Jawa Timur.
KOMPOSISI AREAL/TANAMAN DI PTPN XII 16, 785 Karet; 16, 785. 00 Kopi Arabika; 5, 573. 66 21% Kopi Robusta; 5, 080. 94 7% Kopi Robusta; 5, 080. 94 6% 2% Kakao Edel; 1, 961. 90 5% Areal Pendukung (hutan cadangan, Kakao Bulk; 4, 428. 59 2% emplasemen, jalan, curah, dll); 24 % 19, 602. 73 Kakao Bulk; 4, 428. 59 10 % Teh; 1, 617. 03 4% 15 % 3% Tebu; 7, 930. 55 Pembibitan; 340. 86 Tanaman Semusim; 3, 088. 09 Kayu; 11, 835. 22 Tanaman Sampingan; Aneka 2, 683. 27
POTENSI ENERGI DI SEKTOR PERKEBUNAN
POTENSI ENERGI DARI LIMBAH PERKEBUNAN
PETA POTENSI BIOMASA BIDANG PERTANIAN & PERKEBUNAN
POTENSI BIOMASA DI NEGARA ASEAN (Poyry , Consultant)

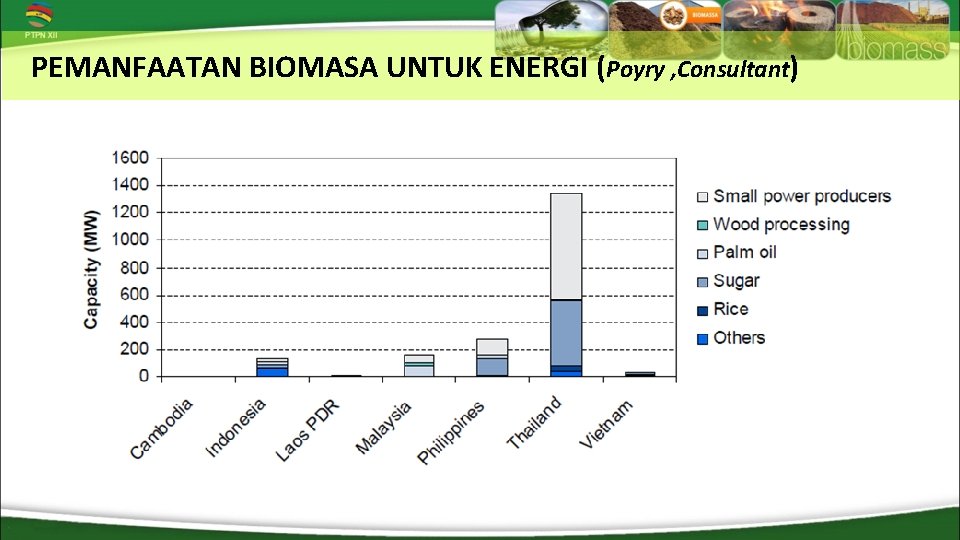

PEMANFAATAN BIOMASA UNTUK ENERGI (Poyry , Consultant)
BIOMASS GENERATION vs TECHNOLOGY MATURITY (Irena, 2014) TEKNOLOGI PEMBANGKIT PERKEBUNAN DIRECT COMBUSTION
POTENSI BIOMASSA DI PTPN
POTENSI NERACA MASA PABRIK KELAPA SAWIT

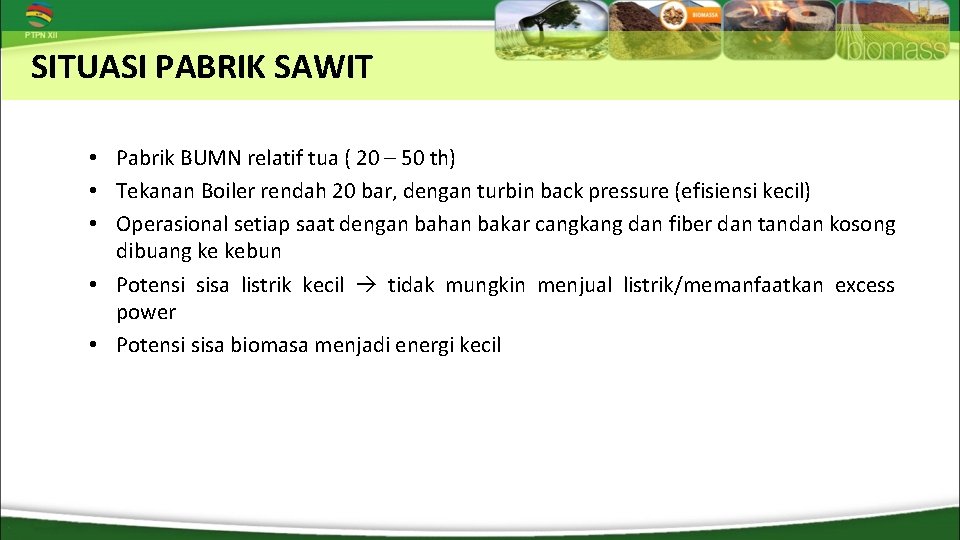

SITUASI PABRIK SAWIT • Pabrik BUMN relatif tua ( 20 – 50 th) • Tekanan Boiler rendah 20 bar, dengan turbin back pressure (efisiensi kecil) • Operasional setiap saat dengan bahan bakar cangkang dan fiber dan tandan kosong dibuang ke kebun • Potensi sisa listrik kecil tidak mungkin menjual listrik/memanfaatkan excess power • Potensi sisa biomasa menjadi energi kecil
EMERGING TREND – PABRIK KELAPA SAWIT Perlu revitalisasi/modernisasi pabrik Pemakaian Boiler high pressure dan high temperature Pemakaian Condensing Extraction Steam Turbin Optimalisasi bahan bakar : Fiber, Cangkang dan Tandan kosong yang sudah di treatment (shred & press) • Pengoperasian pabrik sepanjang tahun • Potensi penjualan listrik/excess power • •
NERACA MASA PABRIK GULA
KEY EFFICIENCY PARAMETERS Key Profitability Parameter Existing Values for Major Indonesian Factory Industry Norms achieved Steam consumption/Konsumsi uap 52 – 65% 35 – 45% Electrical energy demand/Energi listrik yang dibutuhkan Very high KW / Ton of cane 26 – 30 KW / Ton of cane Boiler pressure/Tekanan boiler 11 – 45 Kg/cm 2 85 – 110 Kg/cm 2 Molasses purity/Kemurnian tetes 37 - 42% < 30 % Bagasse Saving/Pemanfaatan bagase Largely Absent 8 – 12% on cane Power produced / Tenaga yang diproduksi (Ton Cane Hour) Nil Upto 85 Kw. H / TCH Sugarcane Recovery / Rendemen 6. 75 -7. 75 % 10 -12%
KEY INDICATORSM – MILLING TECHNOLOGY Key Milling Parameter Reduced Mill Extraction Pol (%) in Bagasse Moisture (%) in Bagasse Prepatory Index (%) Imbibition Water (%) Existing Values for Major Indonesian Factory Industry Norms achieved About 92% Up to 96% 2. 3 – 4. 5 or even higher 1. 2 – 1. 5 50 -54 48 -49 77 – 85 > 90 160 – 200 250 – 300 Indonesia Sugar factory rerata surplus bagase 5% - 8%
POTENSI BAHAN BAKU BIOMASSA DI PTPN XII Kayu hasil replanting Ranting hasil pangkasan kopi, kakao dan naungan Sisa – sisa tebangan aneka kayu yang tidak memenuhi nilai ekonomis Bagas tebu
POTENSI BAHAN BAKU BIOMASSA SELAIN TEBU DI PTPN XII Aneka Kayu dan Limbah Tanaman Tahunan Kayu Karet 300, 000 254, 690 250, 000 140, 000 118, 586 120, 000 100, 000 200, 000 80, 000 150, 000 60, 000 112, 910 100, 000 40, 844 40, 000 81, 411 38, 718 50, 000 28, 221 16, 210 20, 000 21, 651 2017 2018 2019 2020 Vol. (M 3)2017 Vol. (M 3)2018 Vol. (M 3)2019 2018 Jumlah(M 3) 2019 2020 Vol. (M 3) Jumlah Vol. (M 3)2020 33, 311 Vol. (M 3)2017 Vol. (M 3)2018 Vol. (M 3)2019 (M 3) Jumlah Vol. (M 3)2020 Jumlah(M 3)
PENGEMBANGAN BIOMASSA DI PTPN XII • Penanaman kayu 3 jt pohon per tahun (TPJ/naungan) • Replanting tanaman keras dan tebu secara rutin • Mengutamakan menanam tanaman kayu yang cepat dipanen, yaitu Sengon, Jabon, Balsa
TANTANGAN PENGEMBANGAN BIOMASSA
TANTANGAN PENGEMBANGAN • Kontinuitas Bahan Bakar Biomasa Bahan bakar yang tersedia secara cukup • Nilai Kalor Lebih Rendah daripada Bahan Bakar Fosil Kelembaban dan kandungan alkali tinggi • Daya terbangkit rendah (dibawah 10 MW) • PLN mempunyai daya tawar lebih tinggi • Saat ini belum ada kepastian harga karena bersifat negosiasi dan nilai maksimal (tidak ada nilai minimal)
TANTANGAN TEKNOLOGI • Boiler bertekanan/bersuhu tinggi – Bahan terpadu untuk pabrik, Pabrik Pengolahan Air • Biomass co firing (sebagai tambahan bakar alternatif) untuk mencapai skala ekonomis 10 Mw Analisa perkiraan : Bahan Bakar • Analisa Kotoran potensi clinkering, slagging dan fouling serta erosi pada pipa dan alat permukaan perpindahan panas Boiler • Tandan kosong sawit kandungan silikat, Clor dan potasium tinggi(bukan bahan bakar yang mudah terbakar untuk boiler) Reliabilitas / daya tahan teknologi
Boiler – Electrostatic Precipitator – Chimney Boiler & Chimney
Power House ( Station Turbine Generator ) Power House ( Pipe )
MCC Room (Ruang Panel) Proses
KONSEP PENGEMBANGAN PEMANFAATAN BIOMASSA DI PTPN V “PABRIK SAWIT TERINTEGRASI” BAHAN BAKU TBS - Kebun Inti - Pembelian PRODUKSI - CPO & Kernel - Sisa Cangkang PROSES PENGOLAHAN FIBER + CANGKANG LIMBAH Cair (Pome) Biogas BOILER Padat (Tankos) JUAL LISTRIK KE PLN Biomasa TURBIN Listrik (Excess Power) Listrik : - Pengolahan - Domestik
NERACA MASA & ENERGI PKS TERINTEGRASI Pome EFB Covered Lagoon EFB Treatment - Shredder - Press - 90 k. W - MC 40% BIOGAS 600 m 3/jam EFB Treated 4, 3 ton/jam FIBER 3, 9 ton/jam Boiler - Kap: 25 Ton/h - 30 Bar/320 o. C - Economizer - Reciprocating Grate - Biogas Burner FIBER Turbine Alternator - 2 MW - Multistage - SSC 13 kg/kw - Out: 3, 2 bar PKS 550 k. W DOMESTIK 150 k. W EXCESS 1, 3 MW
NERACA MASA & ENERGI PABRIK GULA TERINTEGRASI PTPN XII - Giling 6000 Tcd Bagase 73 ton /jam - Boiler Kap: 2 x @100 Ton/h = 200 Ton/H 47 Bar/450 o. C Air preheater Economizer Dumping Grate Pneumatic spreader stokers Oil Burner 2 Steam Turbine Generator - 2 x @10 MW = 20 MW - Inlet 45 bar gauges - Outlet : 1, 7 bar PT Perkebunan Nusantara XII DOMESTIK 10 Mw EXCESS 10 Mw
