PT Gangsal Feed Indonesia Tbk PLANT LAYOUT PLANNING
PT. Gangsal Feed Indonesia Tbk PLANT LAYOUT PLANNING (MATERIAL HANDLING)
PT. Gangsal Feed Indonesia Tbk KELOMPOK 3 • • • SUKMA NAN TEGAR PUTRI SISKA FATCHUL RAHMAN SATRIA AGUNG T M MERYANA SANTYA P
PT. Gangsal Feed Indonesia Tbk PROFIL PERUSAHAAN • Perusahaan yang bergerak pada bidang produksi pakan ternak berdiri sejak tahun 2004 • Berlokasi di kota sidoarjo berlokasi di Jalan Raya Tebel Km 3. 8, Desa Tebel, Kecamatan Gedangan, Kabupaten Sidoarjo, Propinsi Jawa Timur.
PT. Gangsal Feed Indonesia Tbk PROFIL PERUSAHAAN • Visi Menjadi perusahaan penghasil pakan yang produknya merupakan pilihan utama mayoritas peternak ditingkat regional • Misi Berperan aktif untuk mencukupi kebutuhan protein hewani masyarakat • Kebijakan Mutu PT. Gangsal feed Indonesia Tbk berperan aktif dalam mencakupi kebutuhan protein hewani masyarakat dengan menghasilkan pakan pilihan utama bagi mayoritas peternak unggas. Dengan semangat “Berkembang Menuju Kesejahteraan Bersama”.
PT. Gangsal Feed Indonesia Tbk PROFIL PRODUK • Produk berupa pakan ternak • 3 macam pakan ternak 1. Tepung 2. Crumble 3. Pellet • Dalam sehari diproduksi 720 ton

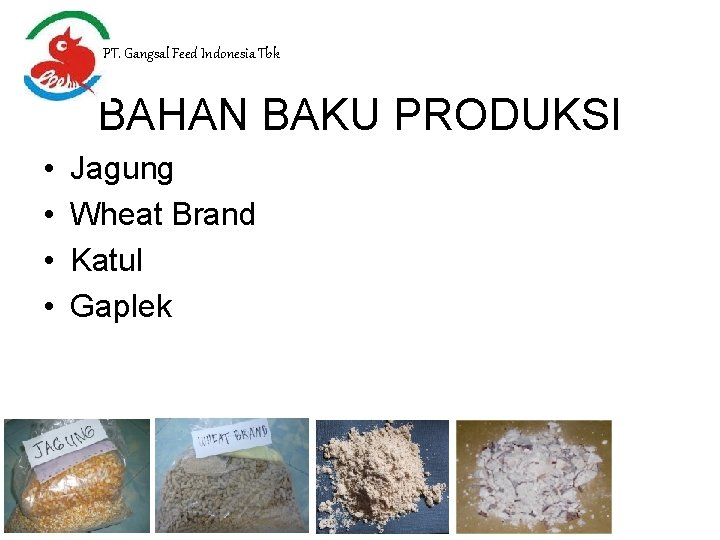

PT. Gangsal Feed Indonesia Tbk BAHAN BAKU PRODUKSI • • Jagung Wheat Brand Katul Gaplek
PT. Gangsal Feed Indonesia Tbk BAHAN TAMBAHAN • MBM (Meat & Bone Meal) • HCFM (Hydrolized Chiken Feather Meal) • PBPM (Poultry By Product Meal) • CGM (Corn Gluten Meal) • SBM (Soya Bean Meal) • Rapeseed Meal (RSM)
PT. Gangsal Feed Indonesia Tbk BAHAN KEMASAN • KARUNG PLASTIK • PLASTIK HDPE
DIAGRAM ALIR PROSES PRODUKSI PT. Gangsal Feed Indonesia Tbk
PT. Gangsal Feed Indonesia Tbk LOKASI PABRIK • PT. Gangsal Feed Indonesia Tbk terletak di kota Sidoarjo dengan lahan ± 4 Ha. • Pertimbangan: • • Bahan Baku Tenaga Kerja Sarana dan Prasarana Limbah
PT. Gangsal Feed Indonesia Tbk URUT-URUTAN MATERIAL DARI SUPPLIER HINGGA KONSUMEN Supplier Receiving Storage Intake Grinding Press Bin Press Mixer Dossing Bin Bahan Baku Colling Crumble Seavter Spray Enzim Bin Bagiging Konsumen Distributor Shipping Warehouse
Peta Dari Ke (Jarak (m))

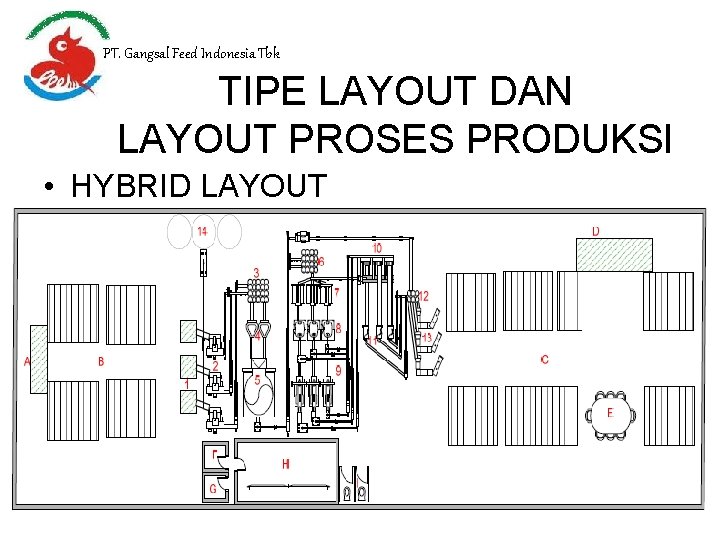

PT. Gangsal Feed Indonesia Tbk TIPE LAYOUT DAN LAYOUT PROSES PRODUKSI • HYBRID LAYOUT
PT. Gangsal Feed Indonesia Tbk Material PENANGANAN BAHAN Jagung Dari Tujuan Material Handling Storage Intake Forklift + Pallet Intake Grinding Gravitasi Grinding Bin Bahan Baku Bucket elevator + Screw Conveyor Bin Bahan Baku Dossing Gravitasi Dossing Mixer Gravitasi Mixer Bin Press Chain Conveyor + Bucket elevator + Screw Conveyor Bin Press Gravitasi Press Cooling Gravitasi Cooling Crumble Gravitasi Crumble Seavter Chain Conveyor + Bucket elevator + Screw Conveyor Seavter Spray enzim Gravitasi Spray Enzim Bin Bagging Bucket elevator + Screw Conveyor Bin Bagging Gravitasi

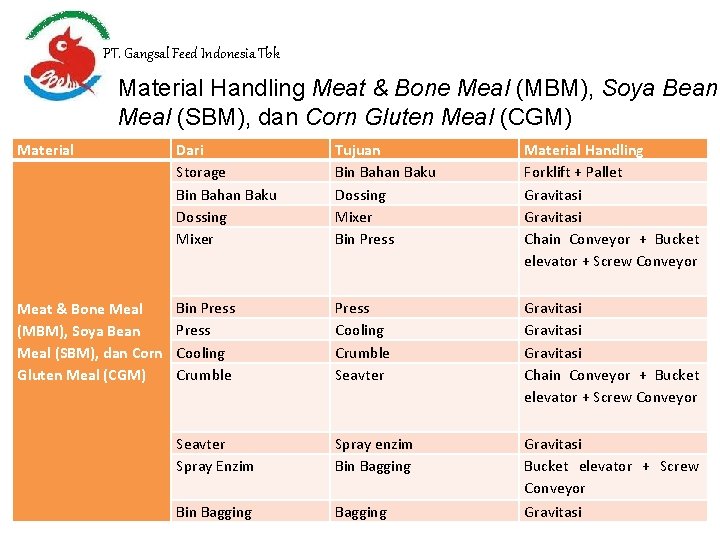

PT. Gangsal Feed Indonesia Tbk • Material Handling Meat & Bone Meal (MBM), Soya Bean Meal (SBM), dan Corn Gluten Meal (CGM) Material Dari Storage Bin Bahan Baku Dossing Mixer Tujuan Bin Bahan Baku Dossing Mixer Bin Press Material Handling Forklift + Pallet Gravitasi Chain Conveyor + Bucket elevator + Screw Conveyor Meat & Bone Meal (MBM), Soya Bean Meal (SBM), dan Corn Gluten Meal (CGM) Bin Press Cooling Crumble Seavter Gravitasi Chain Conveyor + Bucket elevator + Screw Conveyor Seavter Spray Enzim Spray enzim Bin Bagging Gravitasi Bucket elevator + Screw Conveyor Gravitasi
PT. Gangsal Feed Indonesia Tbk Material Handling Asam Amino dan Premix Material Asam Amino, Premix Dari Storage Intake Grinding Tujuan Intake Grinding Bin Bahan Baku Material Handling Forklift + Pallet Gravitasi Bucket elevator + Screw Conveyor Gravitasi Chain Conveyor + Bucket elevator + Screw Conveyor Bin Bahan Baku Dossing Mixer Bin Press Cooling Crumble Seavter Gravitasi Chain Conveyor + Bucket elevator + Screw Conveyor Seavter Spray Enzim Spray enzim Bin Bagging Gravitasi Bucket elevator + Screw Conveyor Gravitasi
PT. Gangsal Feed Indonesia Tbk Material Handling Palm Olein dan Mineral Material Palm Olein, Mineral Dari Storage Mixer Tujuan Mixer Bin Press Material Handling Forklift + Pallet Chain Conveyor + Bucket elevator + Screw Conveyor Bin Press Cooling Crumble Seavter Spray Enzim Spray enzim Bin Bagging Gravitasi Chain Conveyor + Bucket elevator + Screw Conveyor Gravitasi
Dasar Pemilihan Gravitasi Karena perpindahan yang dialami bahan adalah dari lantai 2 ke lantai 1 Pallet Untuk mempermudah membawa barang dengan kemasan karung yang akan diangkut dengan menggunakan forklift Forklift Untuk memindahkan bahan-bahan dari suatu stasiun produksi yang satu ke stasiun produksi yang lain Chain Conveyor Untuk memindahkan bahan secara horizontal dan bahan yang dibawa lebih berat dan memiliki struktur yang lebih kasar daripada screw conveyor Bucket Elevator Sebagai penghantar bahan dari grinding menuju ke bin penampungan bahan baku. Bucket elevator digunakan untuk menaikkan muatan secara vertikal Screw Conveyor Untuk memindahkan bahan secara horizontal, bahan yang dipindahkan lebih ringan dibanding dengan chain conveyor
Peralatan Forklift Screw Conveyor Bucket Elevator Pallet Chain Conveyor
PT. Gangsal Feed Indonesia Tbk OMH PER SATUAN JARAK • BIAYA DEPRESIASI • JARAK ANGKUT TIAP JAM • TOTAL BIAYA

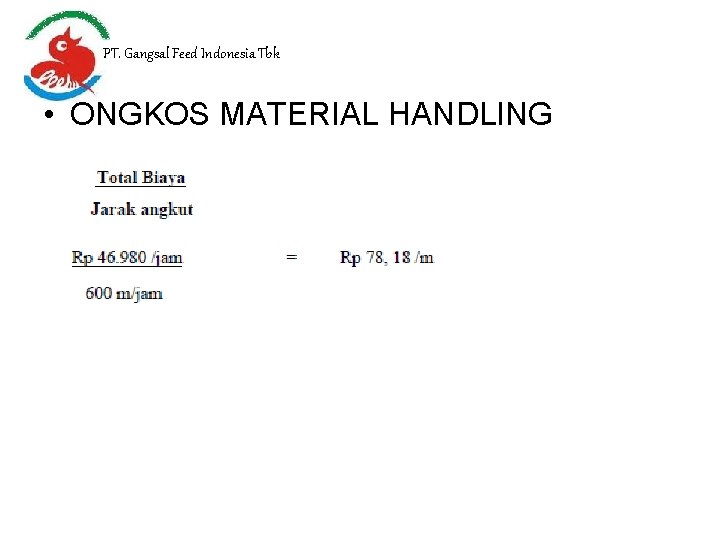

PT. Gangsal Feed Indonesia Tbk • ONGKOS MATERIAL HANDLING
