PSTN PLMN PSTN Public Switching Telephone Network PLMN

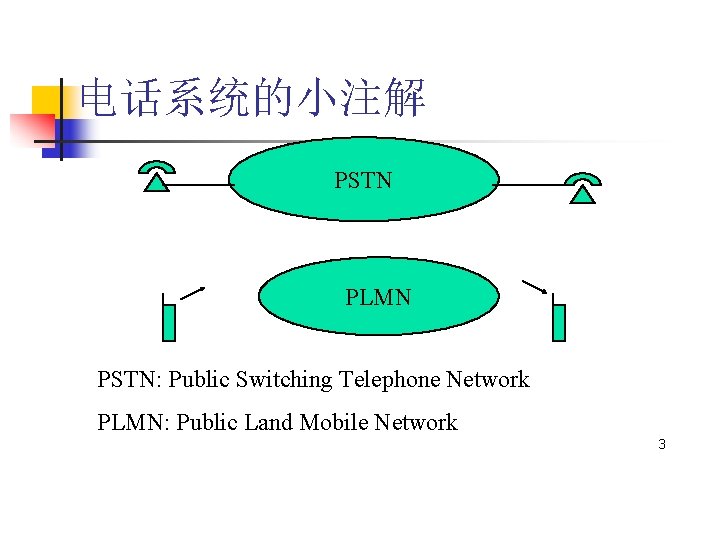

电话系统的小注解 PSTN PLMN PSTN: Public Switching Telephone Network PLMN: Public Land Mobile Network 3

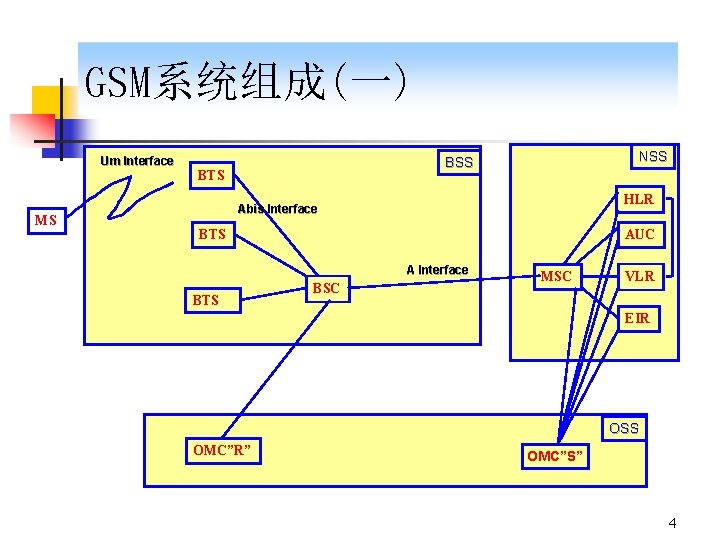

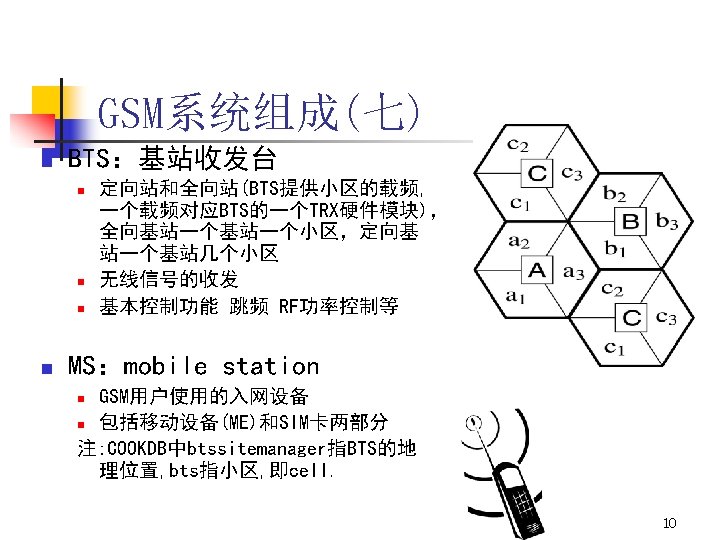

GSM系统组成(一) Um Interface MS NSS BTS HLR Abis Interface BTS AUC A Interface BTS BSC MSC VLR EIR OSS OMC”R” OMC”S” 4

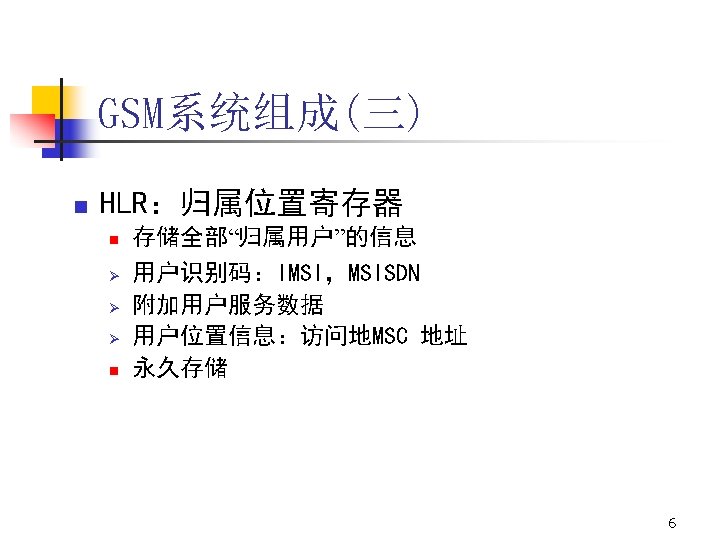

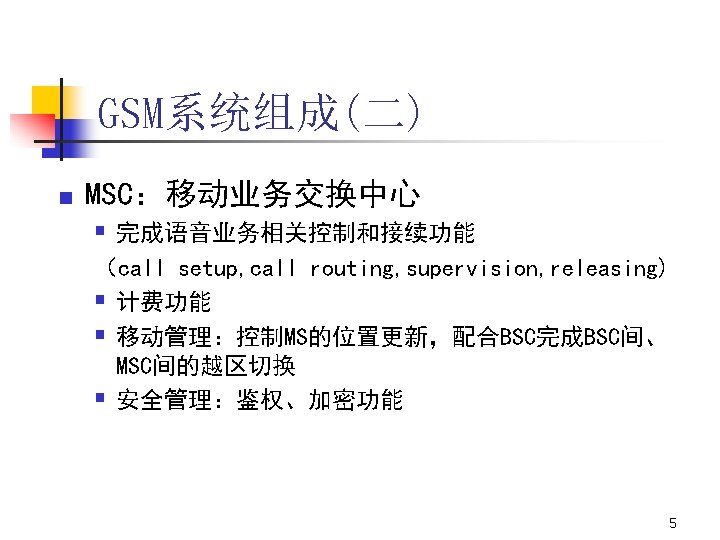

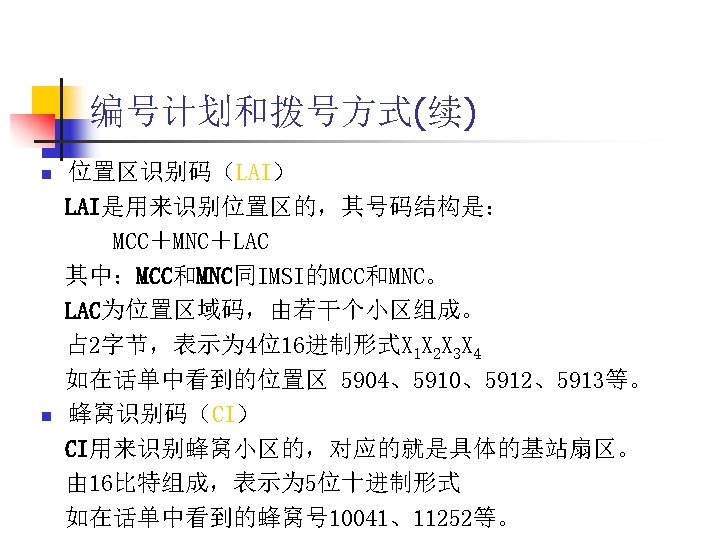

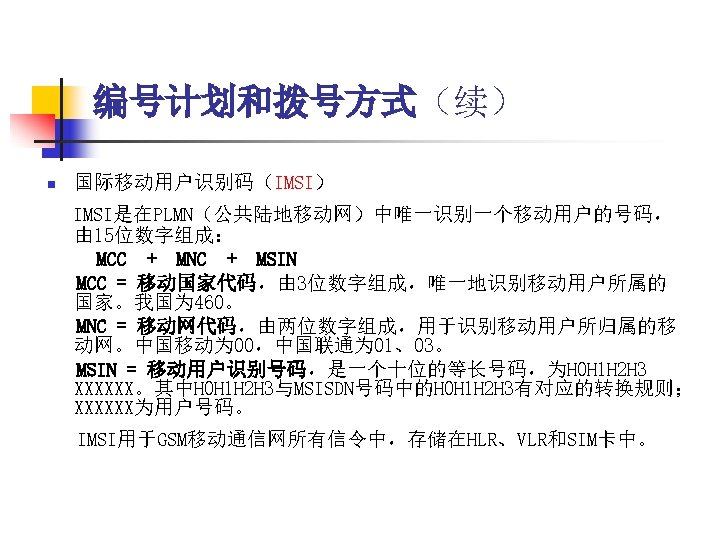

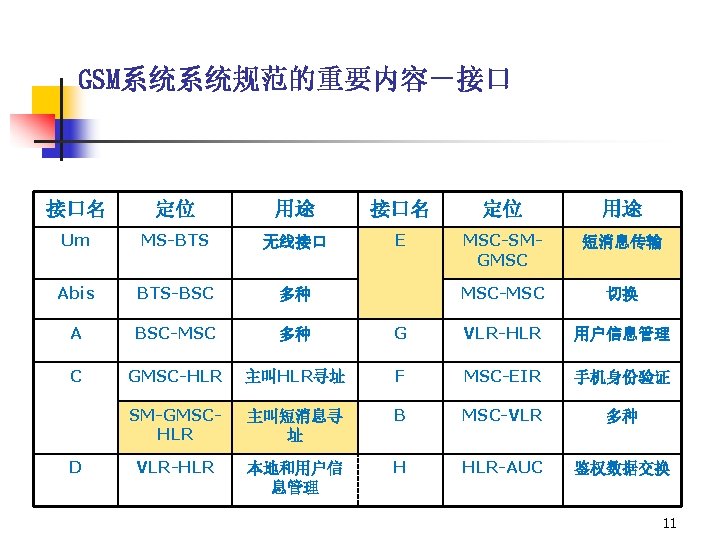

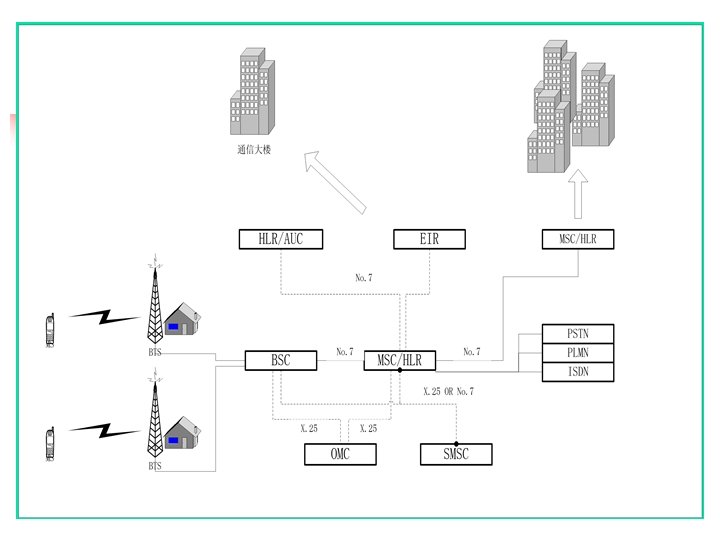

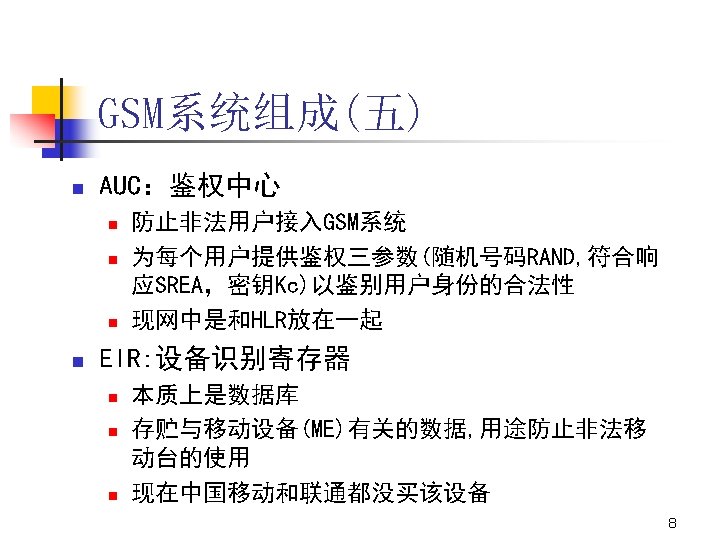

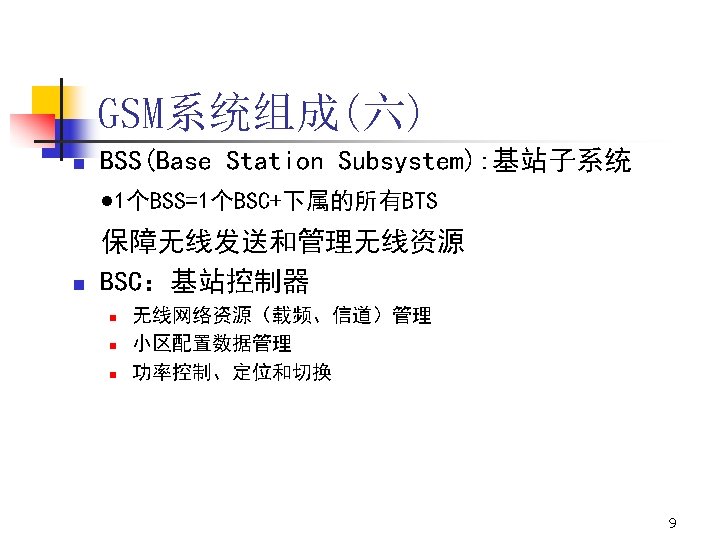

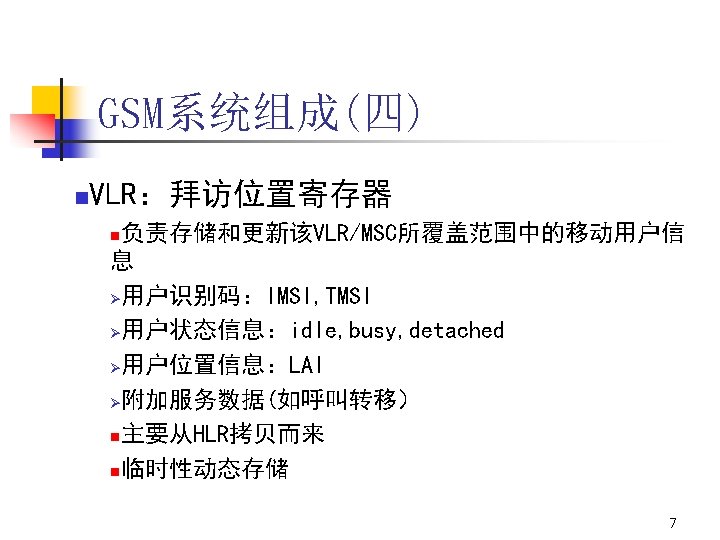

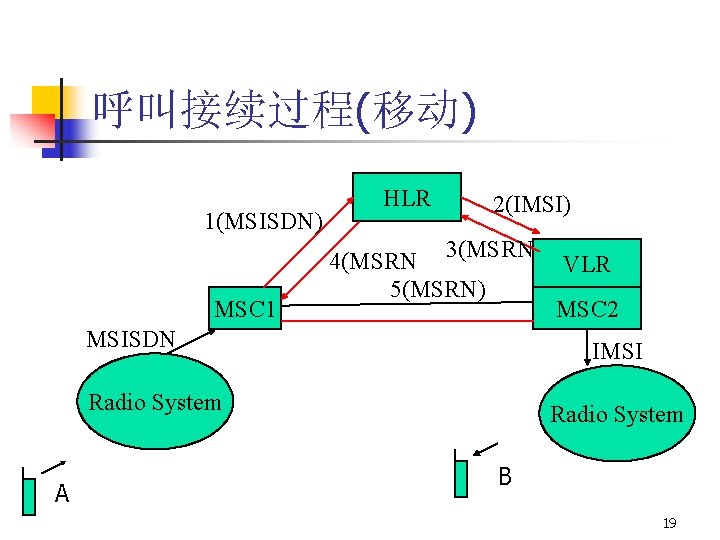

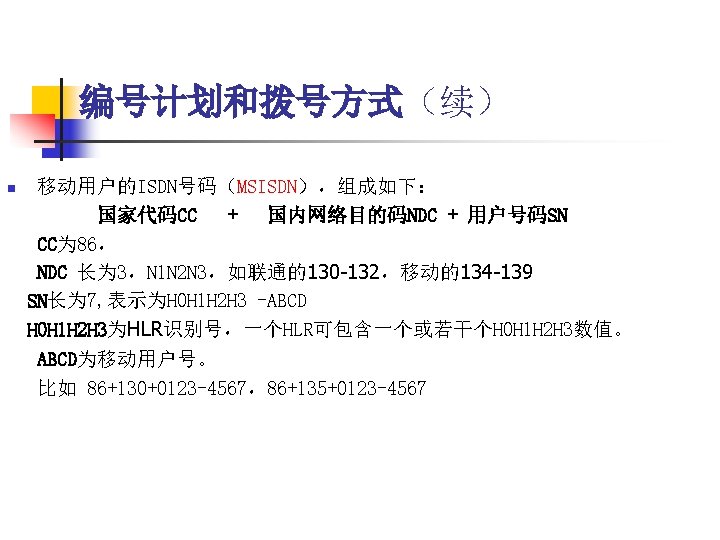

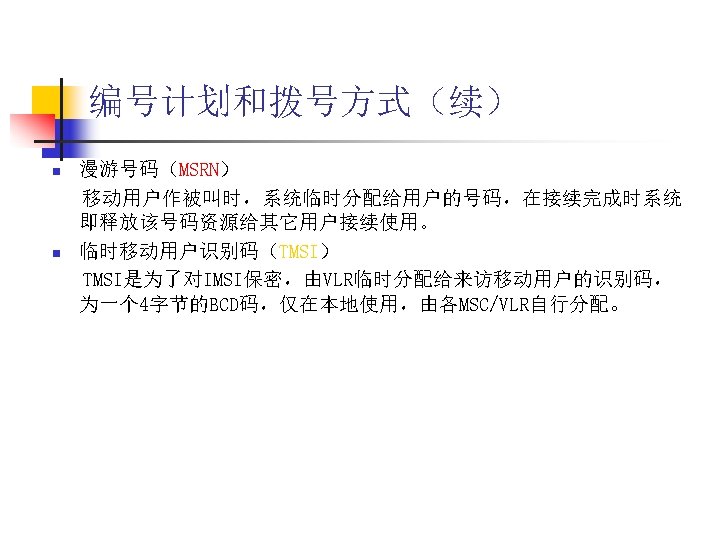

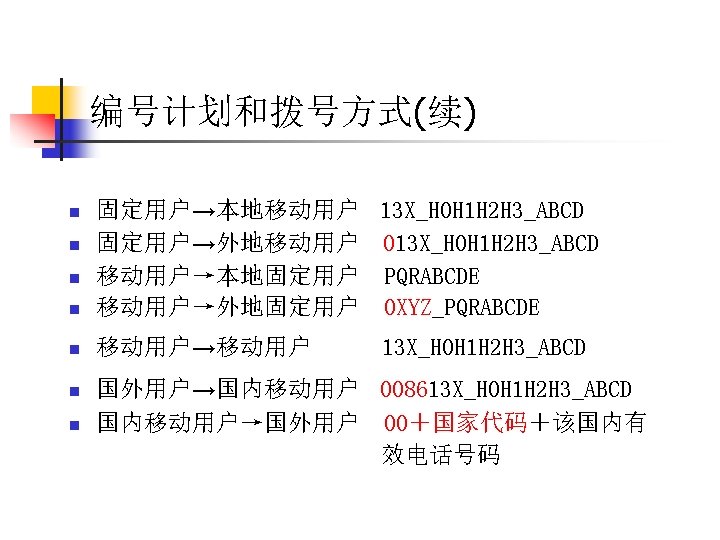

呼叫接续过程(移动) 1(MSISDN) MSC 1 HLR 2(IMSI) 4(MSRN 3(MSRN 5(MSRN) MSISDN MSC 2 IMSI Radio System A VLR Radio System B 19

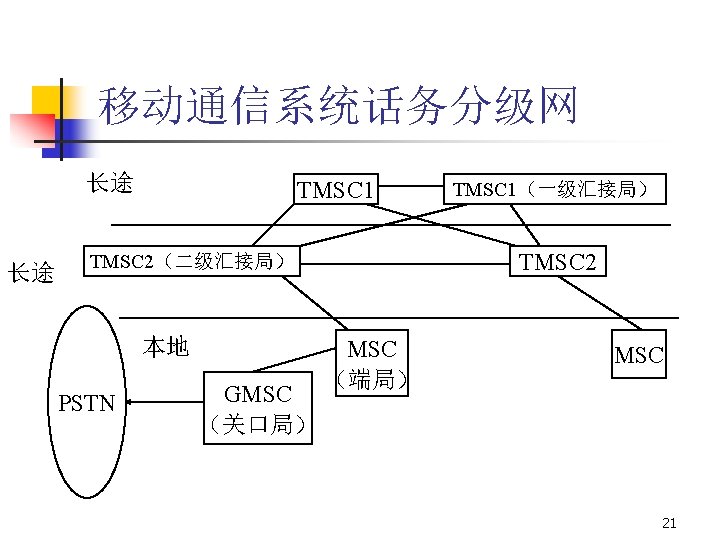

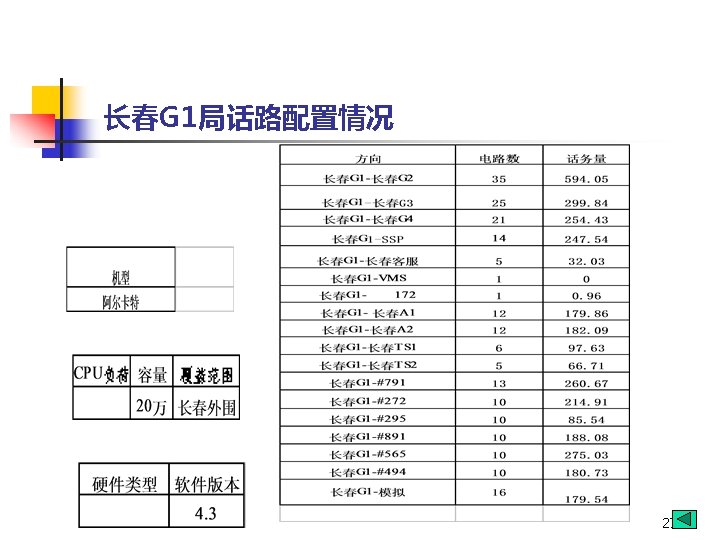

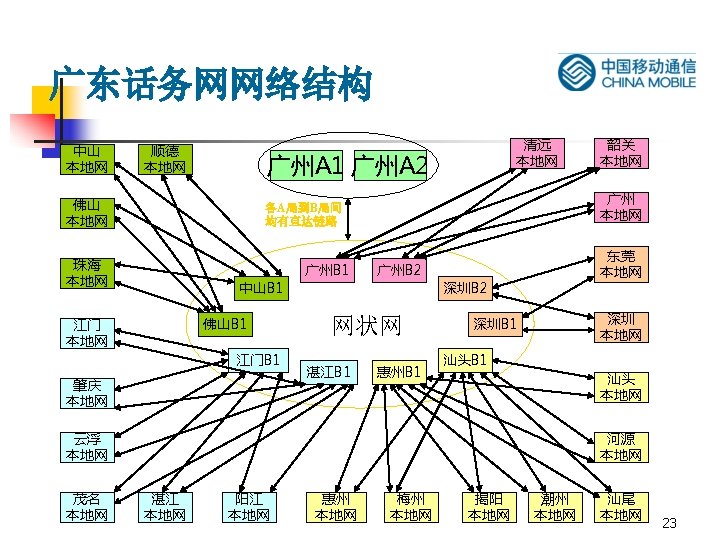

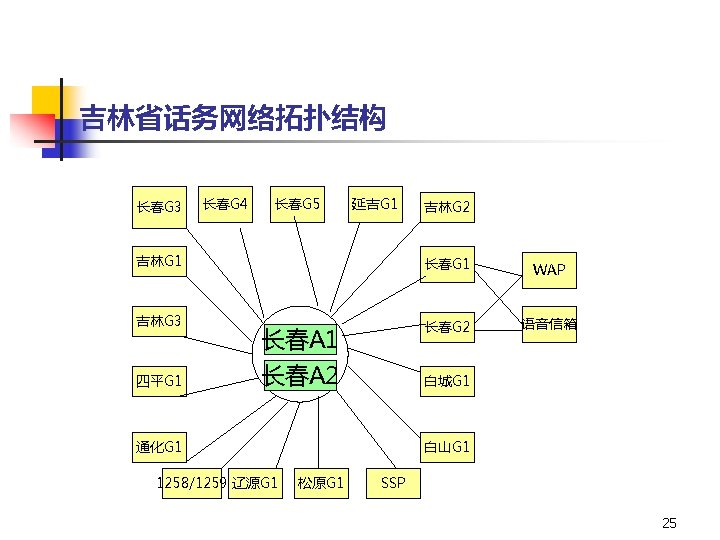

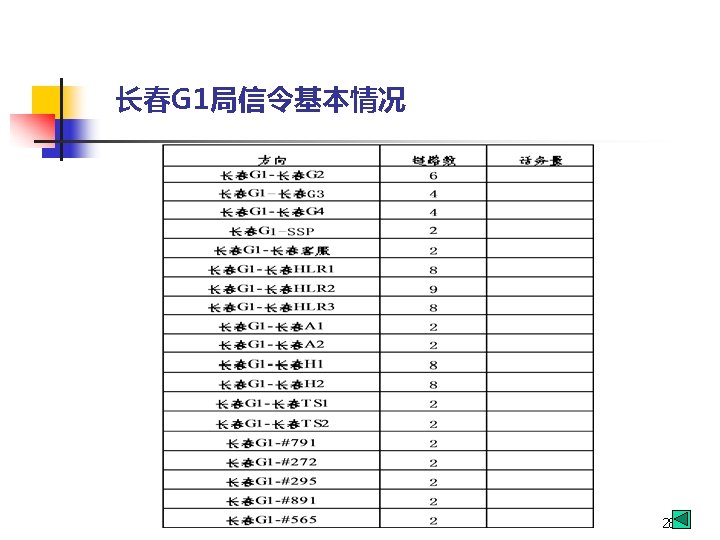

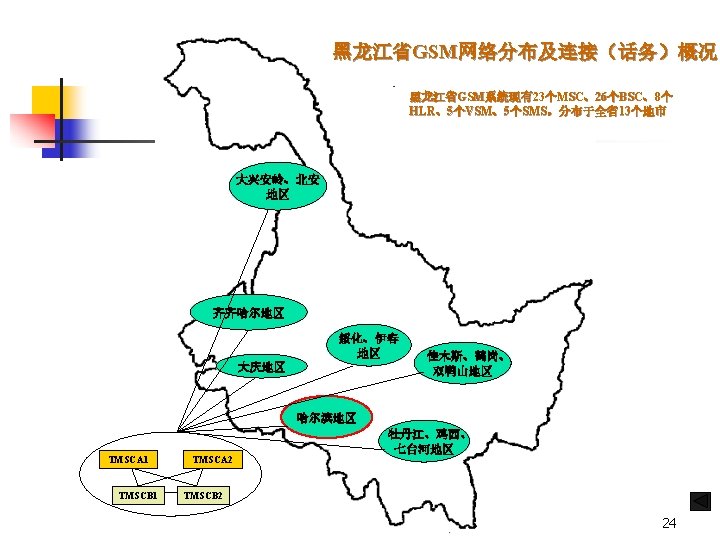

PCM调制 125 us TS 0 TS 1 ……… TS 15 TS 16 TS 17 ……… TS 31 话音频率： 300~3400 HZ 采样频率： 4000 X 2=8000 HZ 采样值： 0~255，用 8 bit表示 1 TS = 8*8000 = 64 Kb/s E 1 (Trunk) = 32* TS = 2. 048 Mb/s 29

中继群 n 话路 n n n 64 K话音 一次群(E 1) 2. 048 Mb/s 二次群(E 4) 8. 448 Mb/s 三次群(E 16) 34. 368 Mb/s SDH n n n STM 1 155. 520 Mb/s STM 4 622. 080 Mb/s STM 16 2488. 320 Mb/s 30

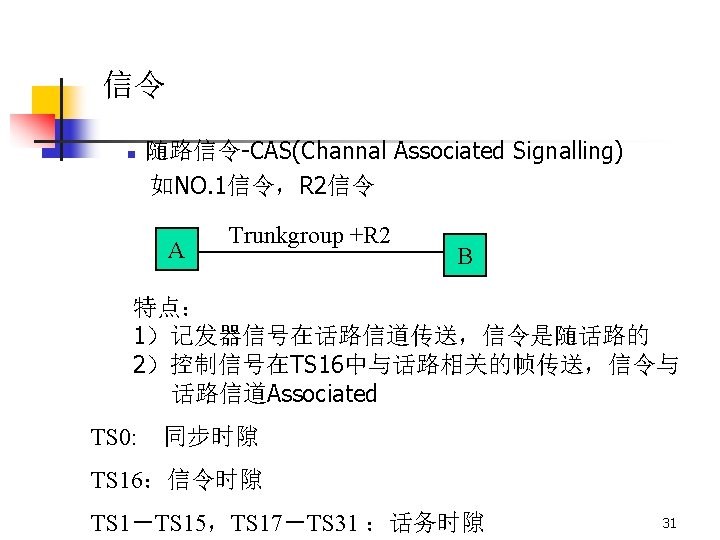

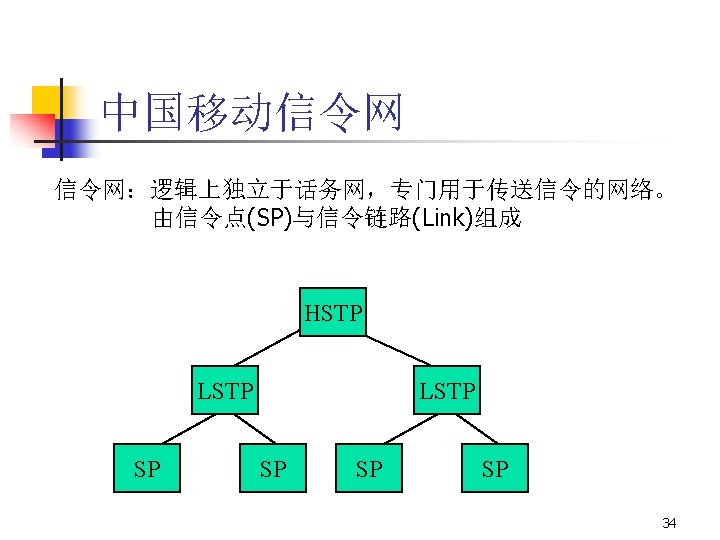

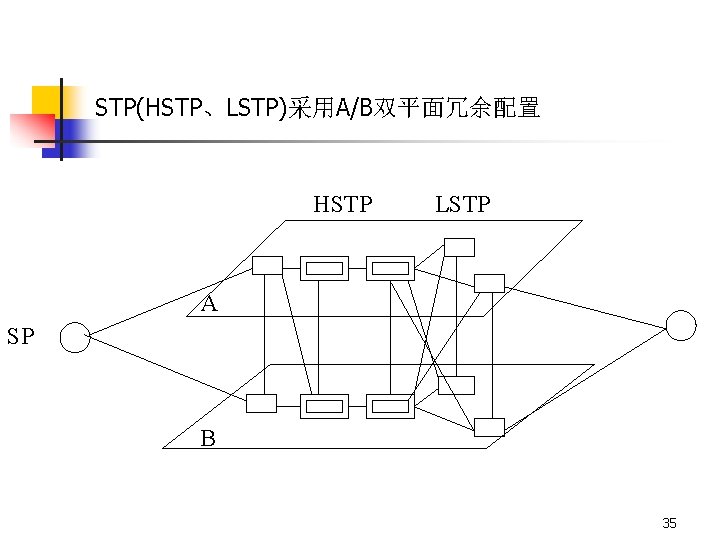

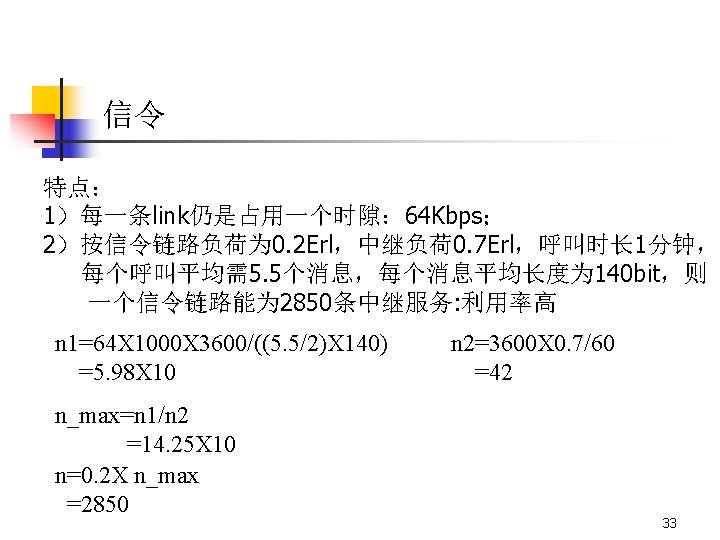

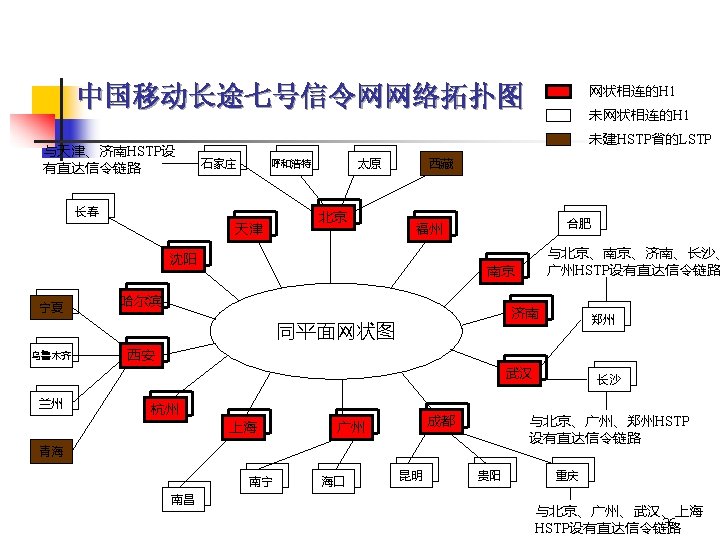

STP(HSTP、LSTP)采用A/B双平面冗余配置 HSTP LSTP A SP B 35

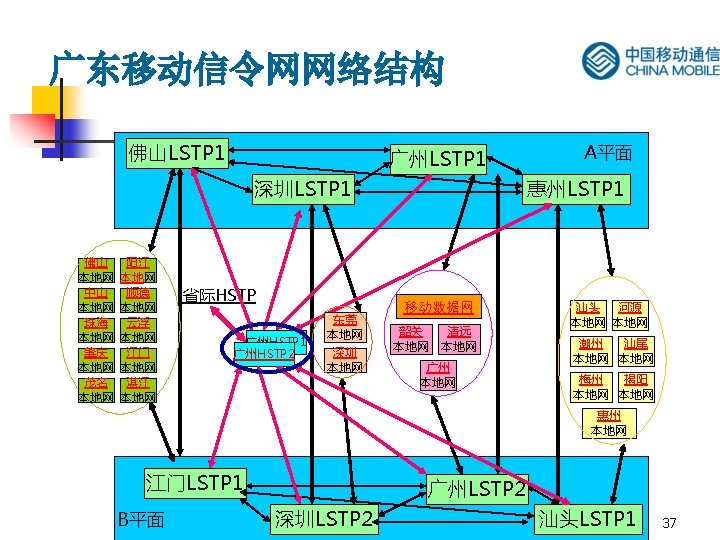

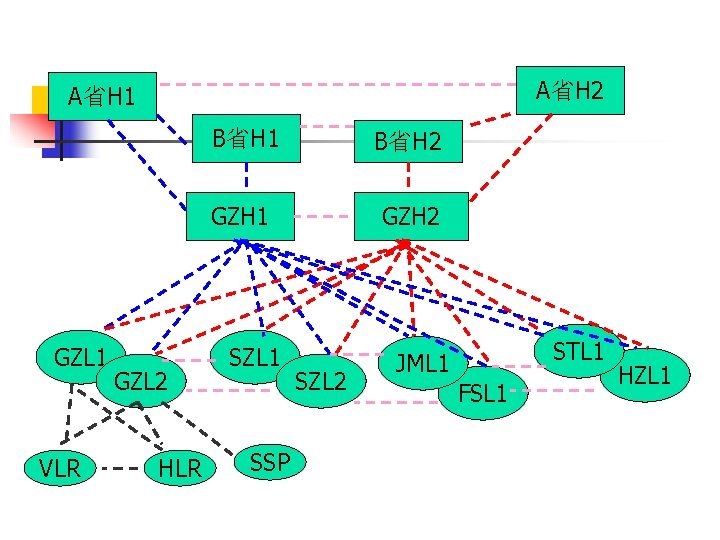

A省H 2 A省H 1 GZL 1 VLR GZL 2 HLR B省H 1 B省H 2 GZH 1 GZH 2 SZL 1 SSP SZL 2 STL 1 JML 1 FSL 1 HZL 1

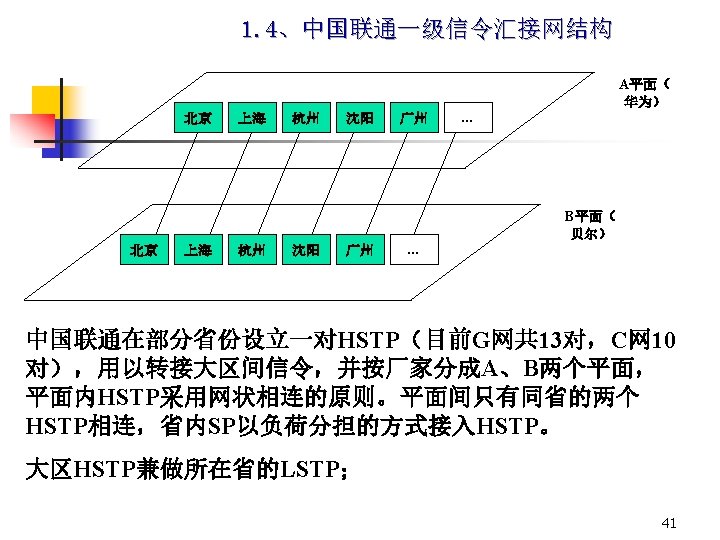

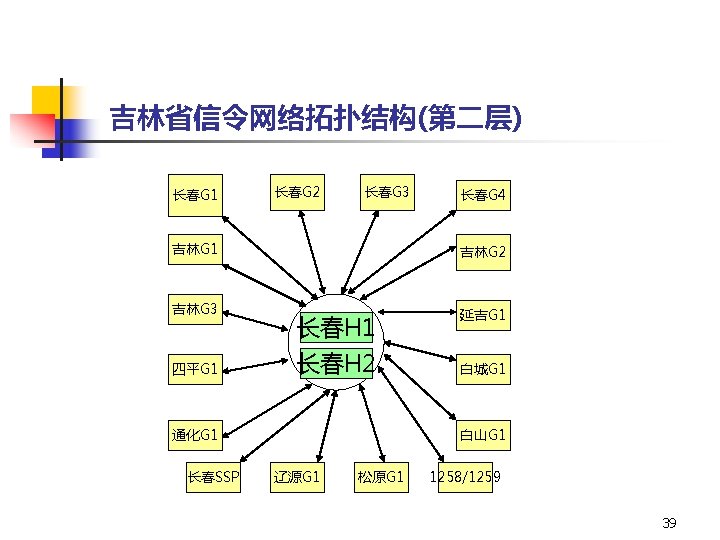

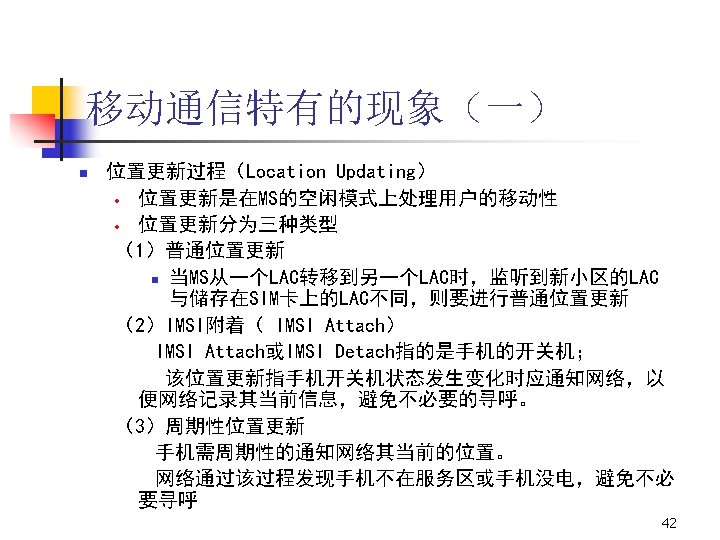

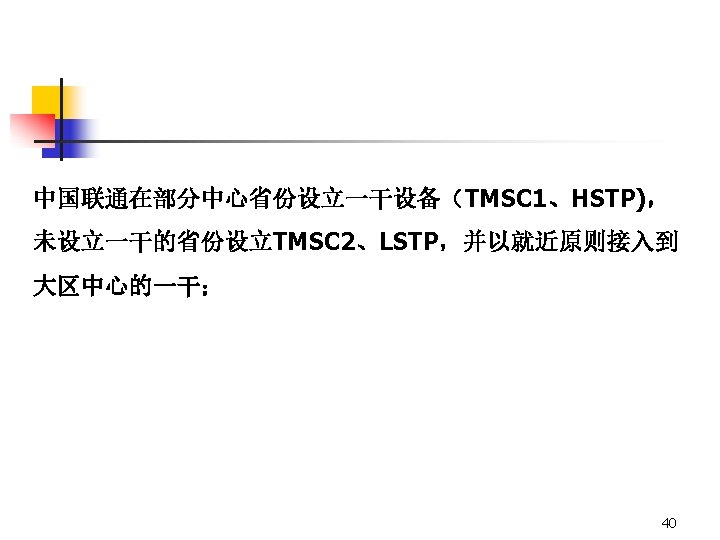

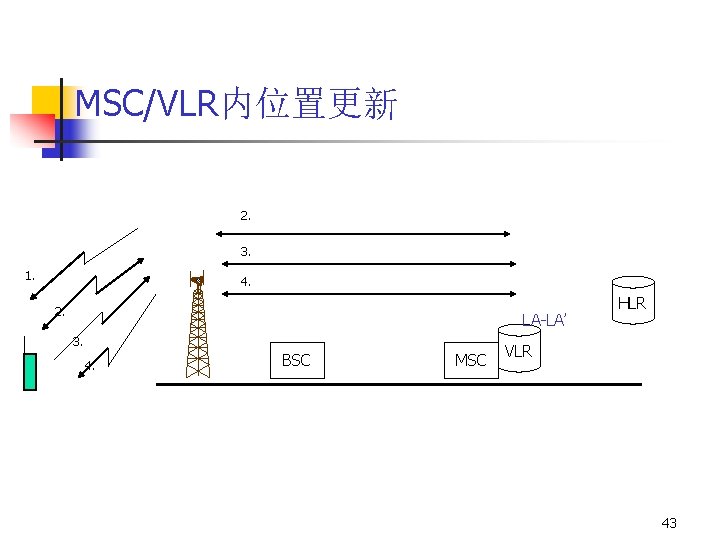

MSC/VLR内位置更新 2. 3. 1. 4. 2. LA-LA’ 3. 4. BSC MSC HLR VLR 43

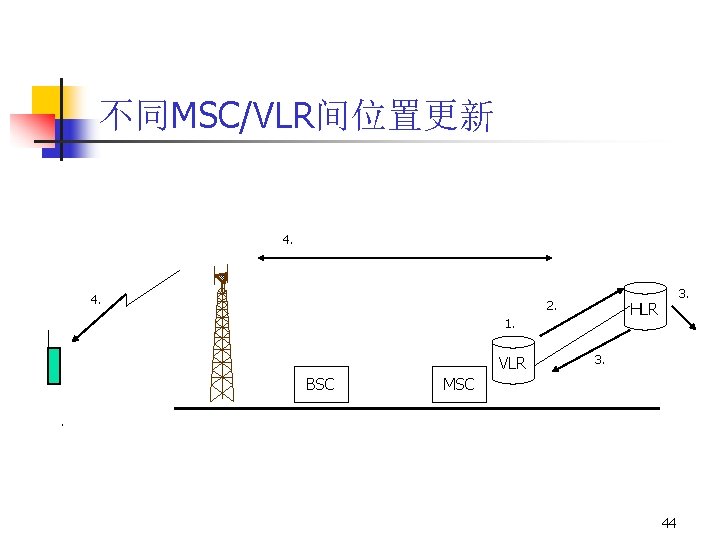

不同MSC/VLR间位置更新 4. 2. HLR 1. VLR BSC 3. MSC . 44

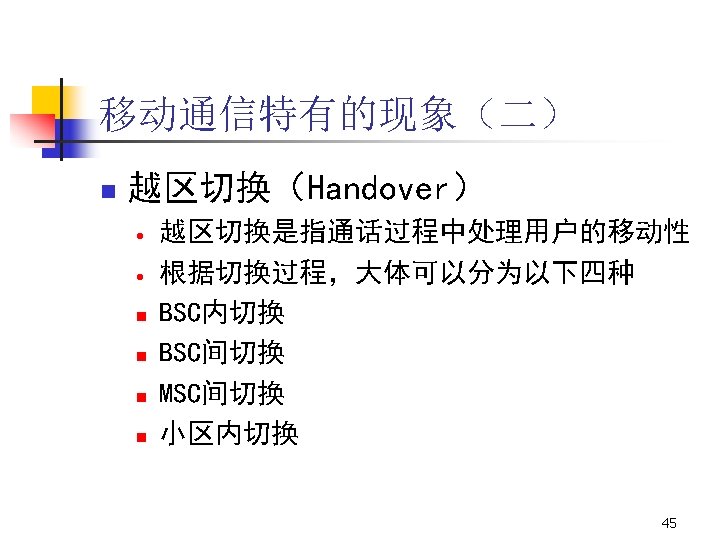

MSC间HO Old BSC 7. MSC-A 6. 1. 7. 2. 8. 9. 4. 5. 10. 3. 5. 10. new BSC MSC-B 46

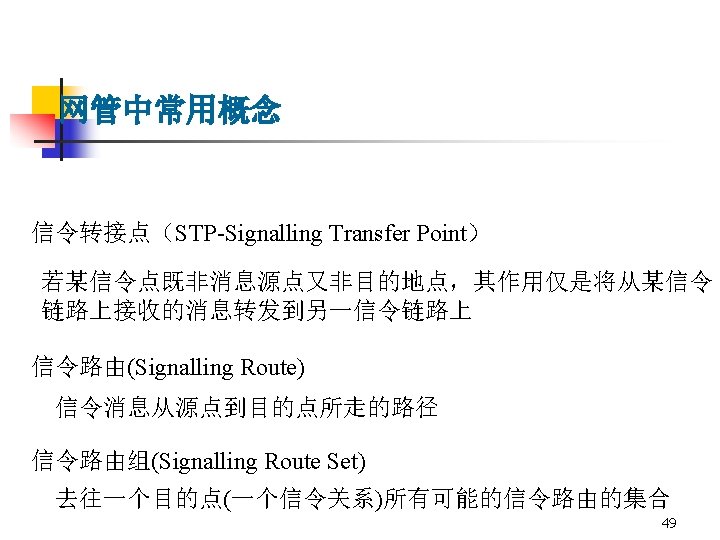

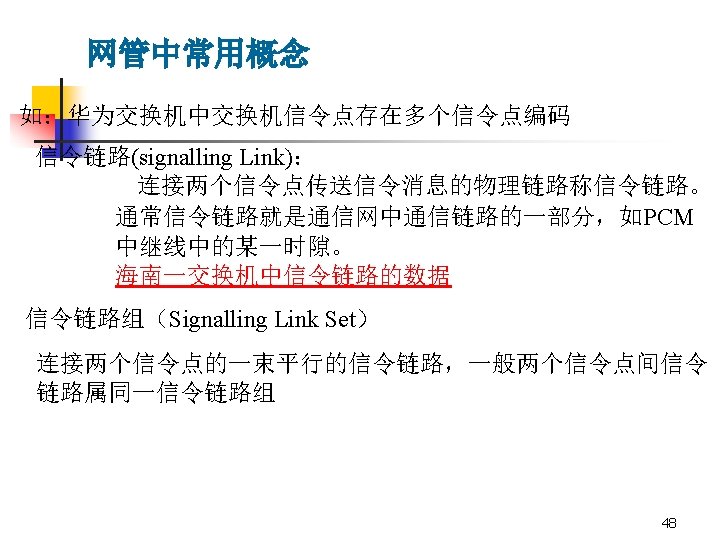

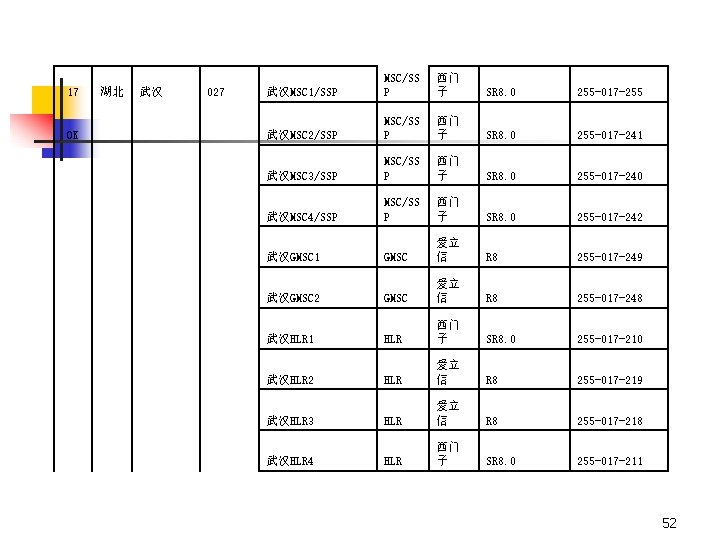

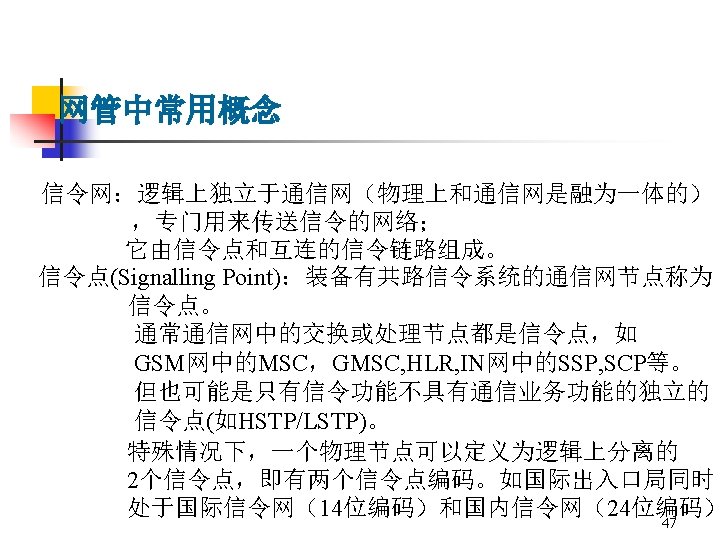

027 武汉MSC 1/SSP MSC/SS P 　 　 武汉MSC 2/SSP MSC/SS P 西门 子 SR 8. 0 255 -017 -241 　 　 武汉MSC 3/SSP MSC/SS P 西门 子 SR 8. 0 255 -017 -240 武汉MSC 4/SSP MSC/SS P 西门 子 SR 8. 0 255 -017 -242 GMSC 爱立 信 R 8 255 -017 -249 R 8 255 -017 -248 17 湖北 OK 　 　 　 武汉GMSC 1 西门 子 SR 8. 0 255 -017 -255 　 　 　 武汉GMSC 2 GMSC 爱立 信 　 　 　 武汉HLR 1 HLR 西门 子 SR 8. 0 255 -017 -210 　 　 　 武汉HLR 2 HLR 爱立 信 R 8 255 -017 -219 HLR 爱立 信 R 8 255 -017 -218 HLR 西门 子 SR 8. 0 255 -017 -211 　 　 　 武汉HLR 3 武汉HLR 4 52

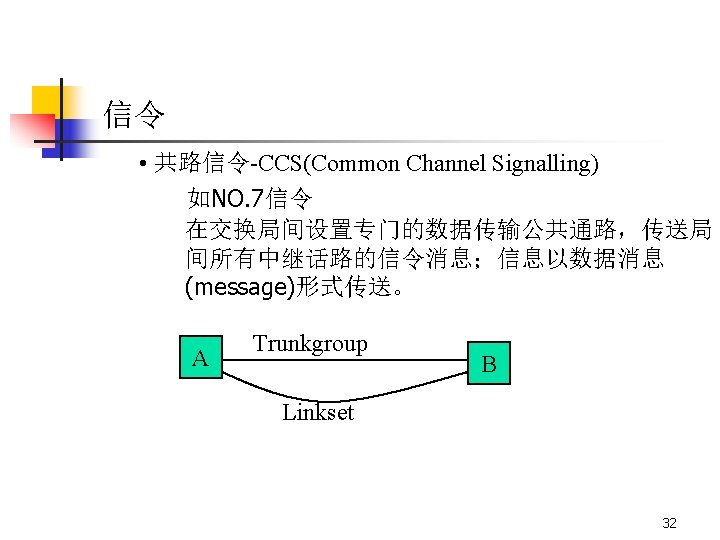

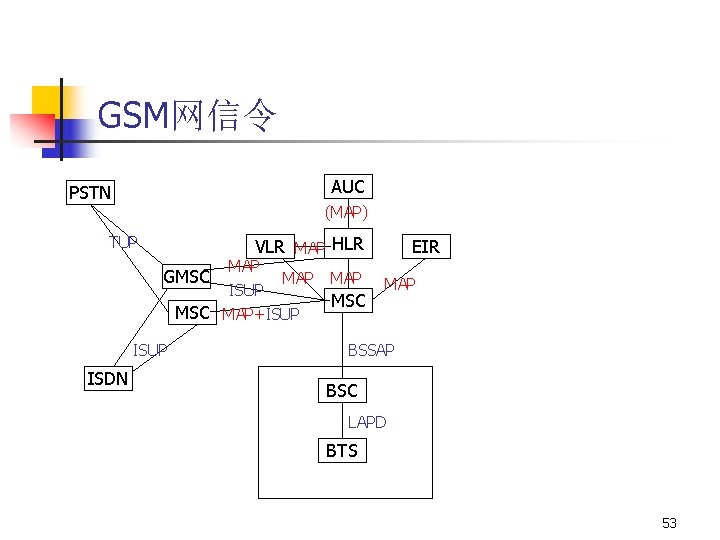

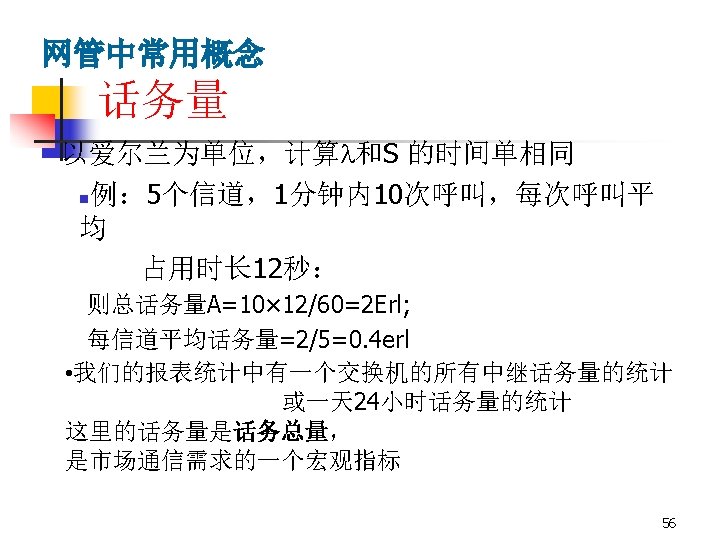

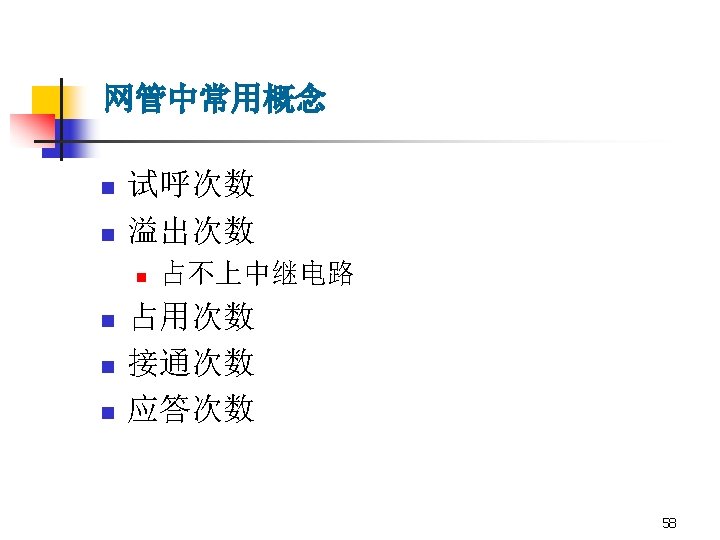

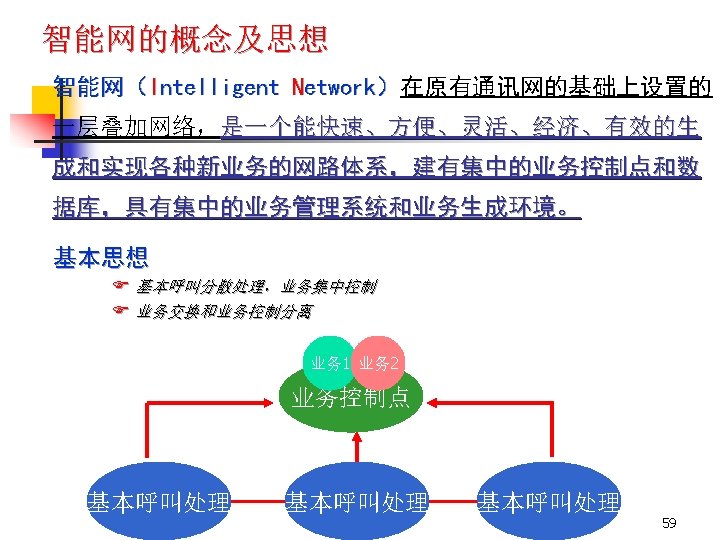

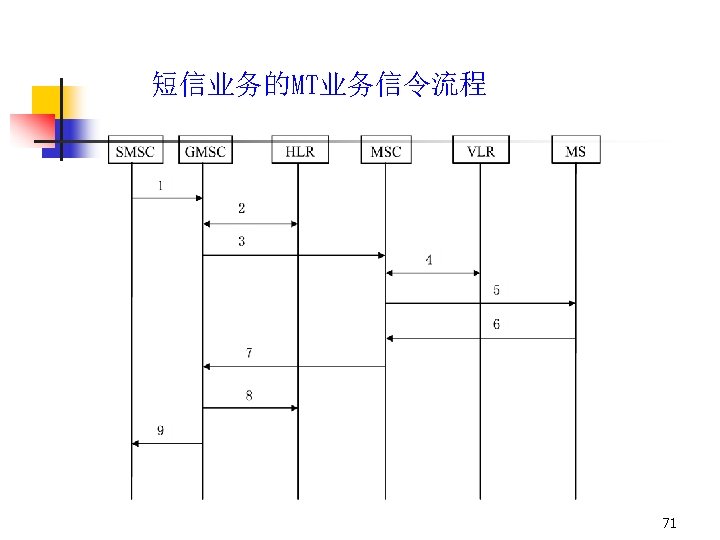

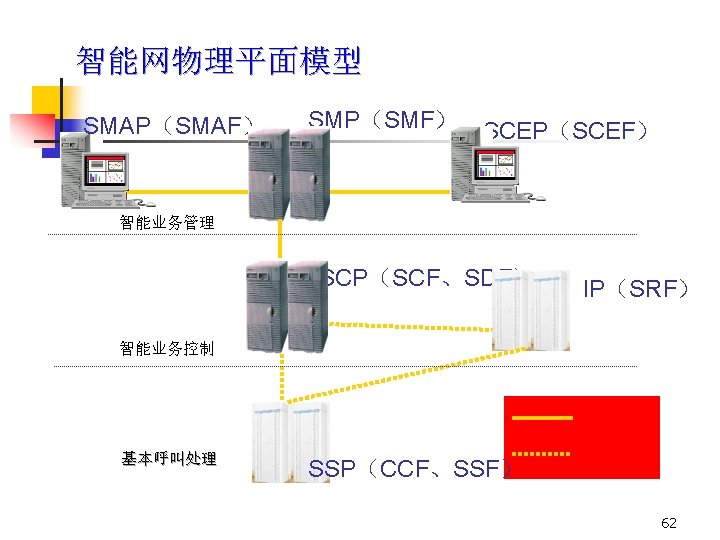

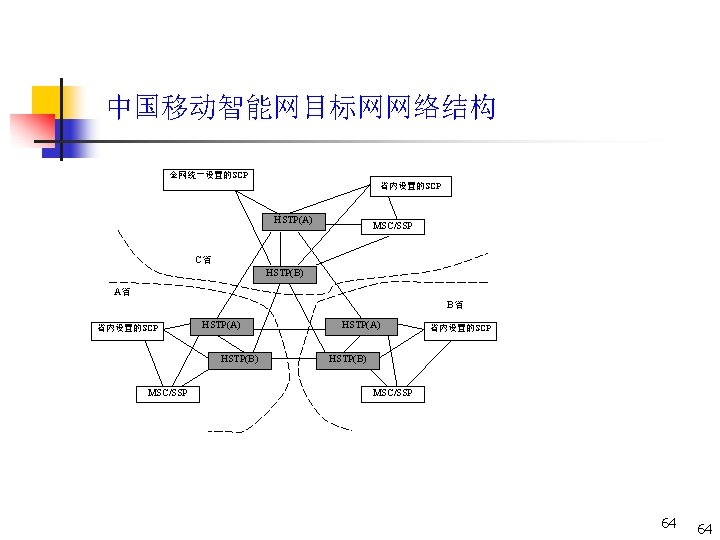

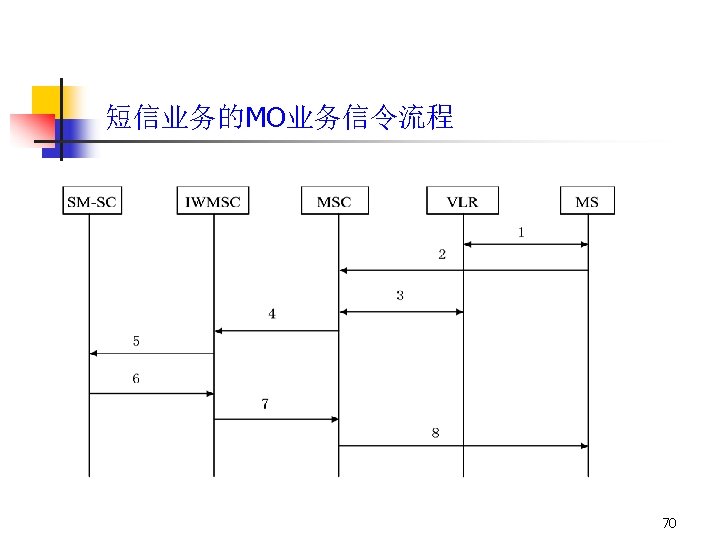

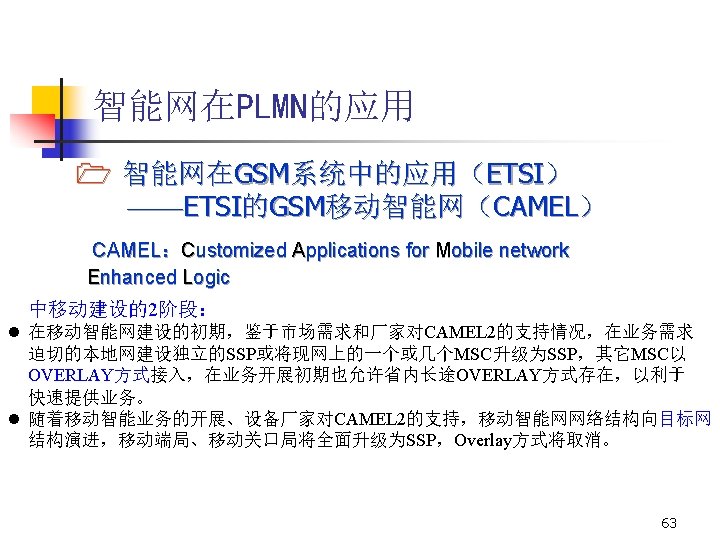

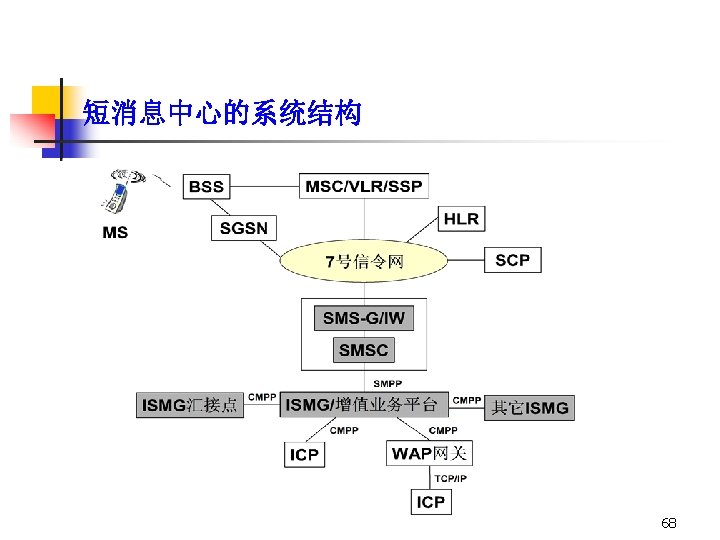

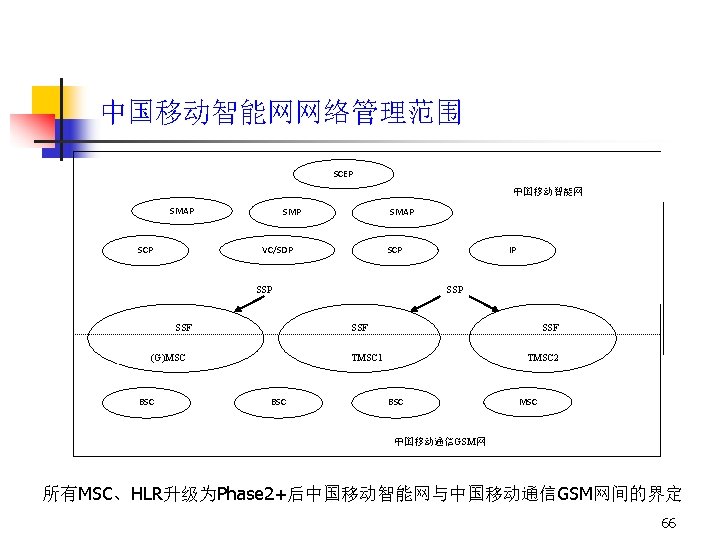

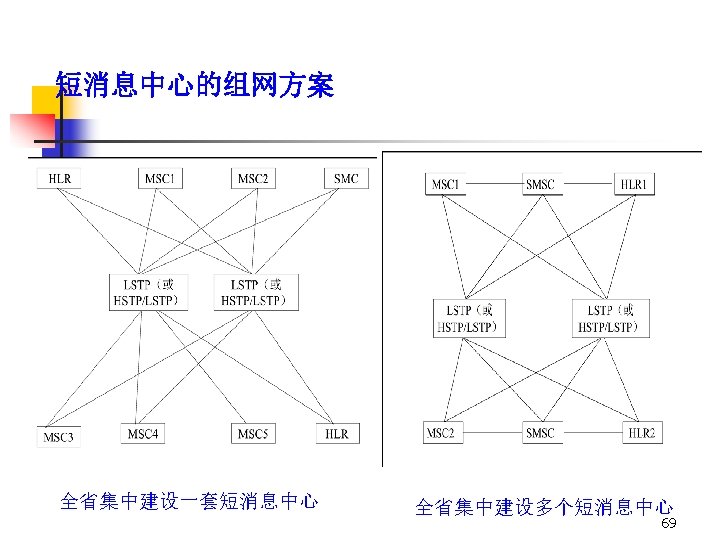

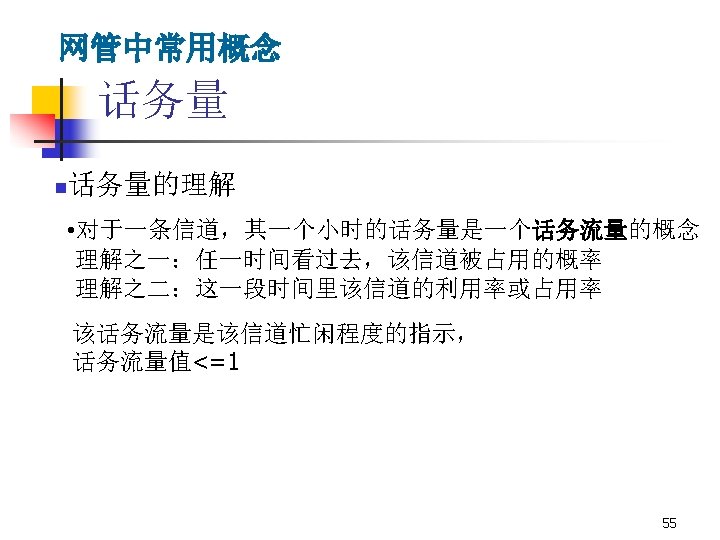

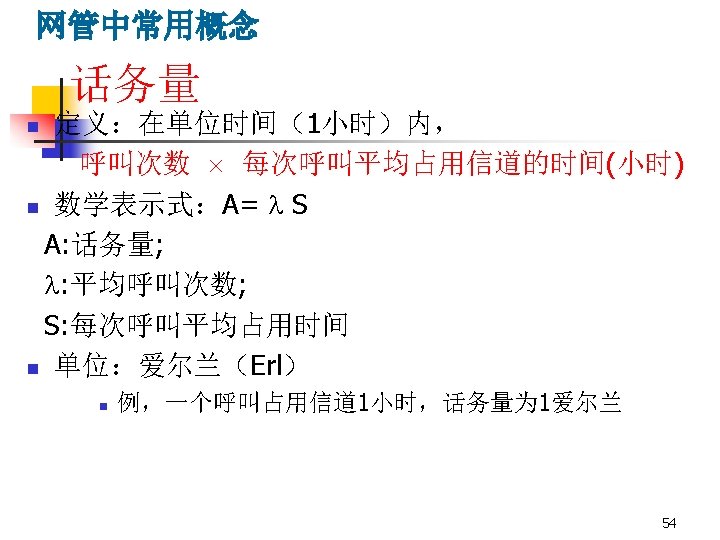

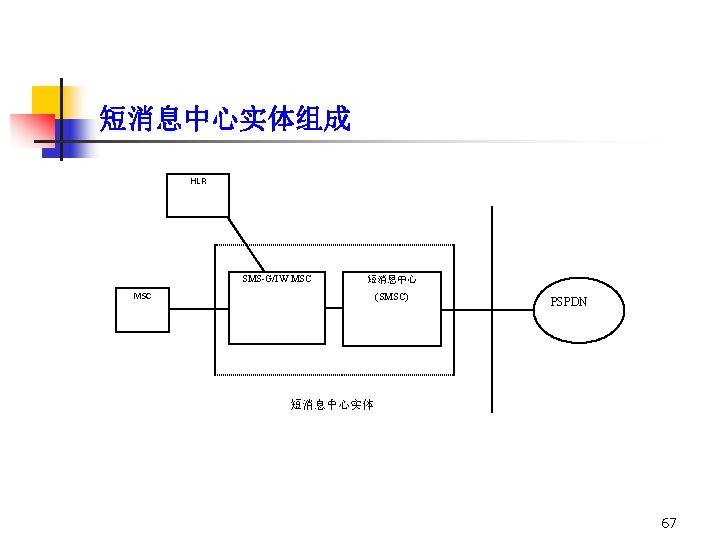

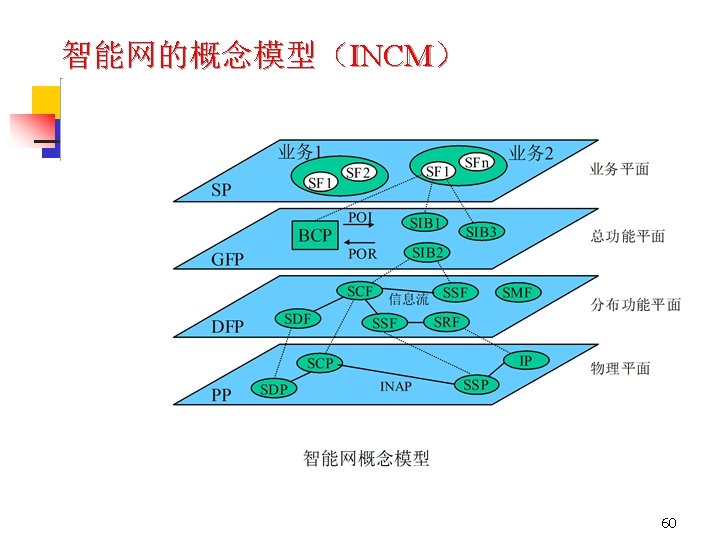

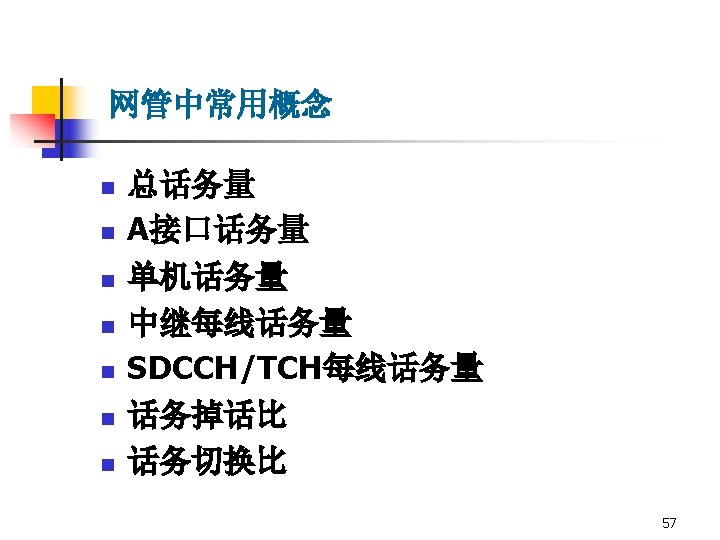

GSM网信令 AUC PSTN (MAP) TUP VLR MAP HLR MAP ISUP MSC MAP+ISUP GMSC ISUP ISDN MAP MSC EIR MAP BSSAP BSC LAPD BTS 53
