PSTN Bag II Jaringan Telekomunikasi Basic Call Progress

PSTN Bag II Jaringan Telekomunikasi

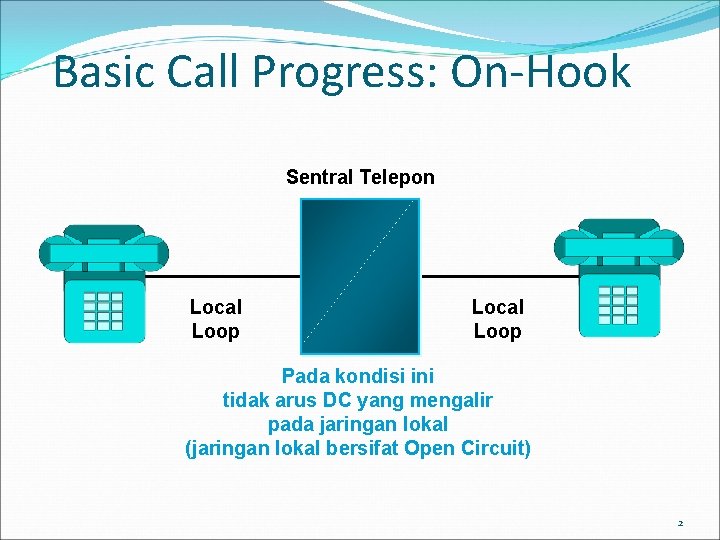

Basic Call Progress: On-Hook Sentral Telepon Local Loop Pada kondisi ini tidak arus DC yang mengalir pada jaringan lokal (jaringan lokal bersifat Open Circuit) 2

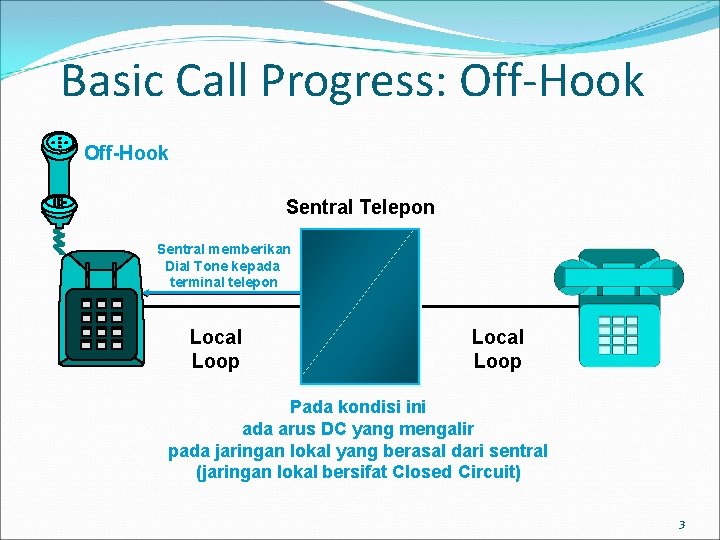

Basic Call Progress: Off-Hook Sentral Telepon Sentral memberikan Dial Tone kepada terminal telepon Local Loop Pada kondisi ini ada arus DC yang mengalir pada jaringan lokal yang berasal dari sentral (jaringan lokal bersifat Closed Circuit) 3

Basic Call Progress: Dialing Off-Hook Closed Circuit Pelanggan mendial (mengirimkan informasi no tel. Tujuan) Sentral Telepon DC Current Local Loop 4

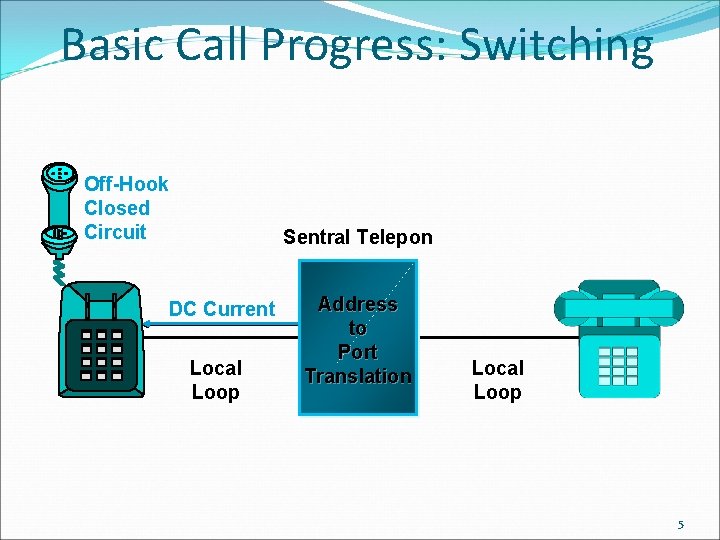

Basic Call Progress: Switching Off-Hook Closed Circuit Sentral Telepon DC Current Local Loop Address to Port Translation Local Loop 5

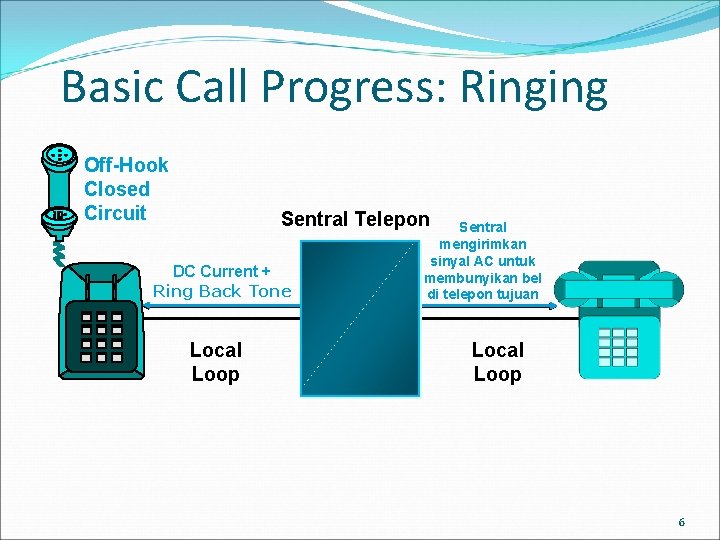

Basic Call Progress: Ringing Off-Hook Closed Circuit Sentral Telepon DC Current + Ring Back Tone Local Loop Sentral mengirimkan sinyal AC untuk membunyikan bel di telepon tujuan Local Loop 6

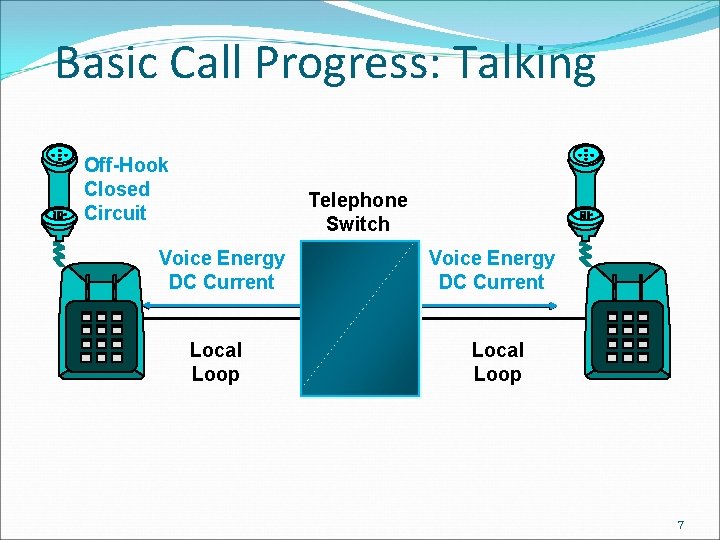

Basic Call Progress: Talking Off-Hook Closed Circuit Telephone Switch Voice Energy DC Current Local Loop 7

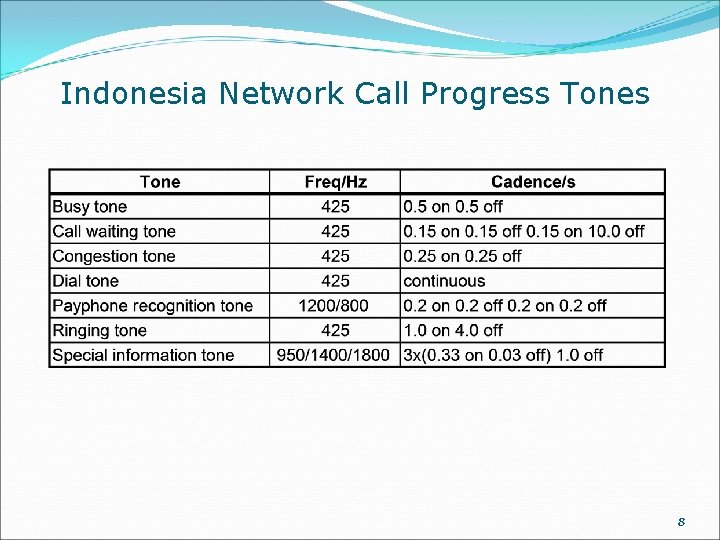

Indonesia Network Call Progress Tones 8

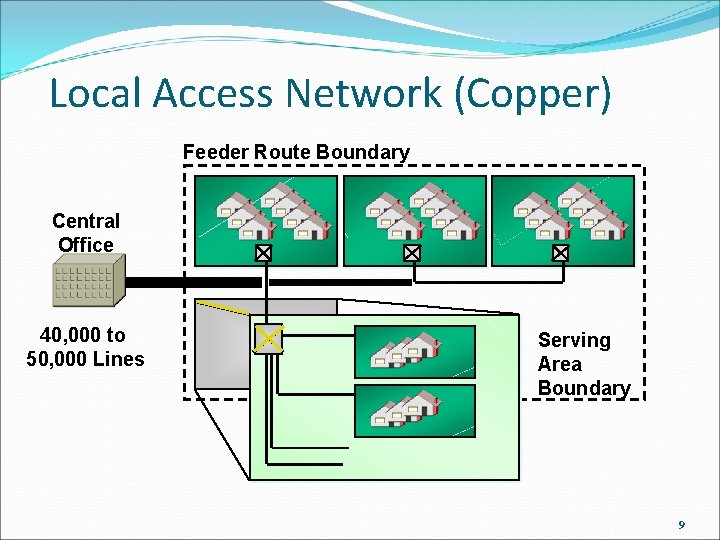

Local Access Network (Copper) Feeder Route Boundary Central Office 40, 000 to 50, 000 Lines Serving Area Boundary 9

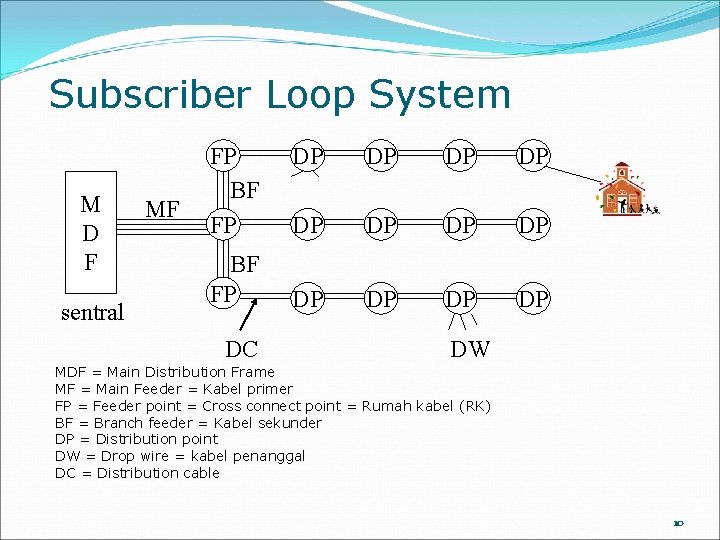

Subscriber Loop System M D F sentral MF FP BF FP DC DP DP DP DW MDF = Main Distribution Frame MF = Main Feeder = Kabel primer FP = Feeder point = Cross connect point = Rumah kabel (RK) BF = Branch feeder = Kabel sekunder DP = Distribution point DW = Drop wire = kabel penanggal DC = Distribution cable 10

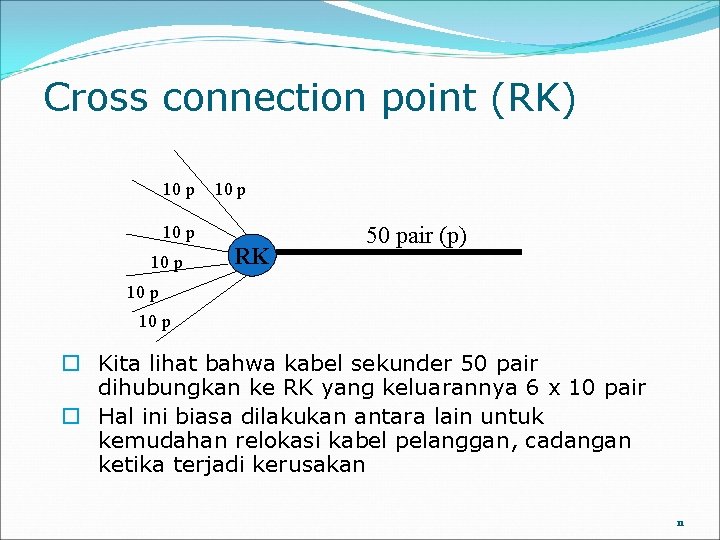

Cross connection point (RK) 10 p RK 50 pair (p) 10 p o Kita lihat bahwa kabel sekunder 50 pair dihubungkan ke RK yang keluarannya 6 x 10 pair o Hal ini biasa dilakukan antara lain untuk kemudahan relokasi kabel pelanggan, cadangan ketika terjadi kerusakan 11

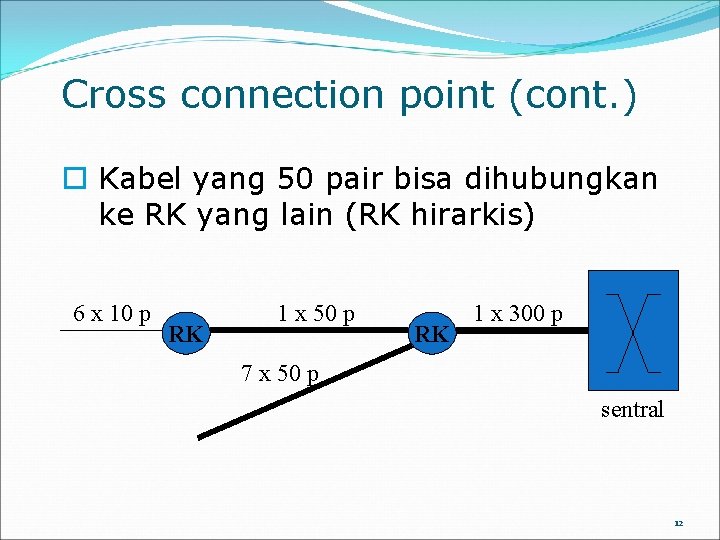

Cross connection point (cont. ) o Kabel yang 50 pair bisa dihubungkan ke RK yang lain (RK hirarkis) 6 x 10 p RK 1 x 50 p RK 1 x 300 p 7 x 50 p sentral 12

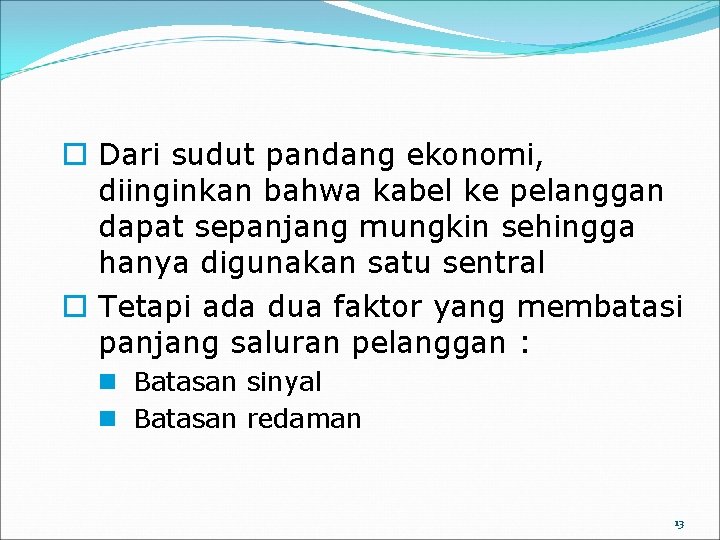

o Dari sudut pandang ekonomi, diinginkan bahwa kabel ke pelanggan dapat sepanjang mungkin sehingga hanya digunakan satu sentral o Tetapi ada dua faktor yang membatasi panjang saluran pelanggan : n Batasan sinyal n Batasan redaman 13

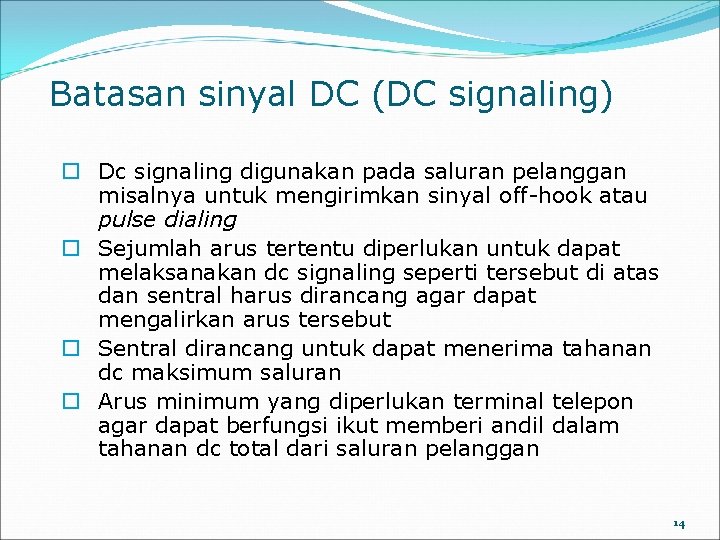

Batasan sinyal DC (DC signaling) o Dc signaling digunakan pada saluran pelanggan misalnya untuk mengirimkan sinyal off-hook atau pulse dialing o Sejumlah arus tertentu diperlukan untuk dapat melaksanakan dc signaling seperti tersebut di atas dan sentral harus dirancang agar dapat mengalirkan arus tersebut o Sentral dirancang untuk dapat menerima tahanan dc maksimum saluran o Arus minimum yang diperlukan terminal telepon agar dapat berfungsi ikut memberi andil dalam tahanan dc total dari saluran pelanggan 14

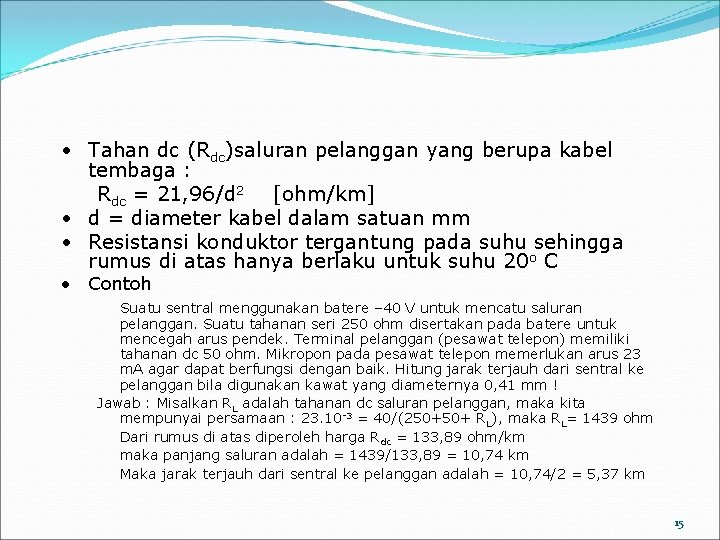

• Tahan dc (Rdc)saluran pelanggan yang berupa kabel tembaga : Rdc = 21, 96/d 2 [ohm/km] • d = diameter kabel dalam satuan mm • Resistansi konduktor tergantung pada suhu sehingga rumus di atas hanya berlaku untuk suhu 20 o C • Contoh Suatu sentral menggunakan batere – 40 V untuk mencatu saluran pelanggan. Suatu tahanan seri 250 ohm disertakan pada batere untuk mencegah arus pendek. Terminal pelanggan (pesawat telepon) memiliki tahanan dc 50 ohm. Mikropon pada pesawat telepon memerlukan arus 23 m. A agar dapat berfungsi dengan baik. Hitung jarak terjauh dari sentral ke pelanggan bila digunakan kawat yang diameternya 0, 41 mm ! Jawab : Misalkan RL adalah tahanan dc saluran pelanggan, maka kita mempunyai persamaan : 23. 10 -3 = 40/(250+50+ RL), maka RL= 1439 ohm Dari rumus di atas diperoleh harga Rdc = 133, 89 ohm/km maka panjang saluran adalah = 1439/133, 89 = 10, 74 km Maka jarak terjauh dari sentral ke pelanggan adalah = 10, 74/2 = 5, 37 km 15

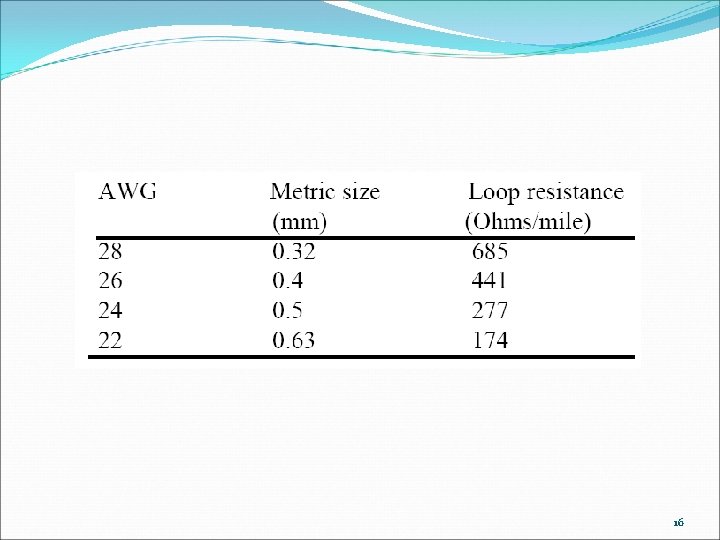

16

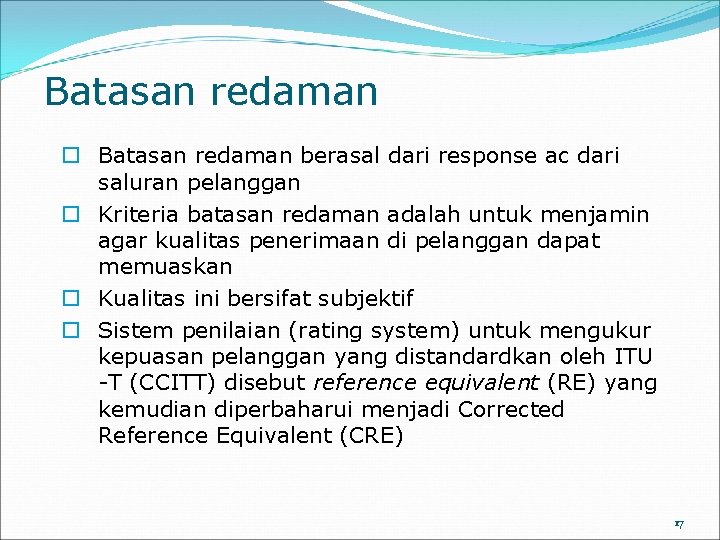

Batasan redaman o Batasan redaman berasal dari response ac dari saluran pelanggan o Kriteria batasan redaman adalah untuk menjamin agar kualitas penerimaan di pelanggan dapat memuaskan o Kualitas ini bersifat subjektif o Sistem penilaian (rating system) untuk mengukur kepuasan pelanggan yang distandardkan oleh ITU -T (CCITT) disebut reference equivalent (RE) yang kemudian diperbaharui menjadi Corrected Reference Equivalent (CRE) 17

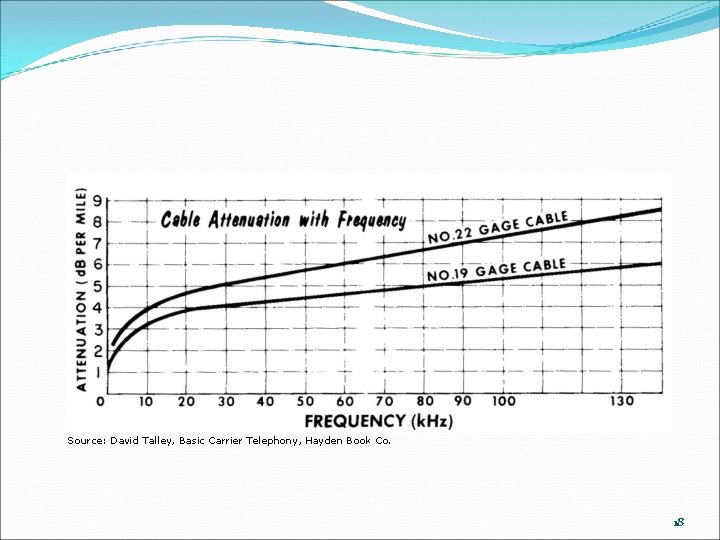

Source: David Talley, Basic Carrier Telephony, Hayden Book Co. 18

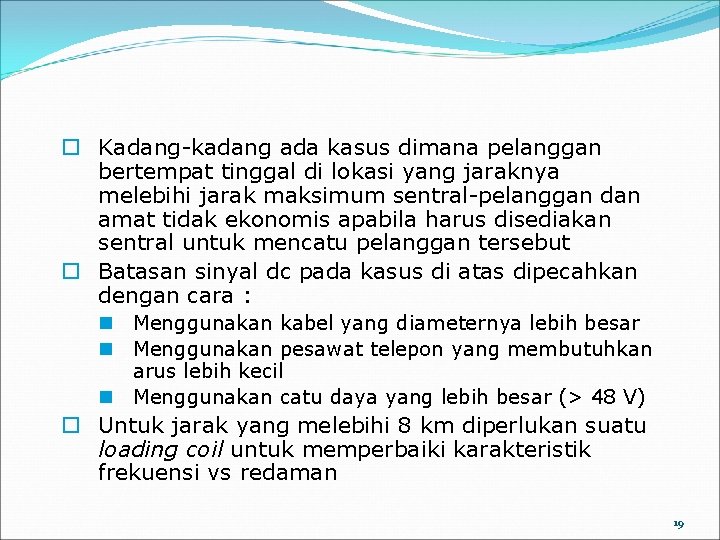

o Kadang-kadang ada kasus dimana pelanggan bertempat tinggal di lokasi yang jaraknya melebihi jarak maksimum sentral-pelanggan dan amat tidak ekonomis apabila harus disediakan sentral untuk mencatu pelanggan tersebut o Batasan sinyal dc pada kasus di atas dipecahkan dengan cara : n Menggunakan kabel yang diameternya lebih besar n Menggunakan pesawat telepon yang membutuhkan arus lebih kecil n Menggunakan catu daya yang lebih besar (> 48 V) o Untuk jarak yang melebihi 8 km diperlukan suatu loading coil untuk memperbaiki karakteristik frekuensi vs redaman 19

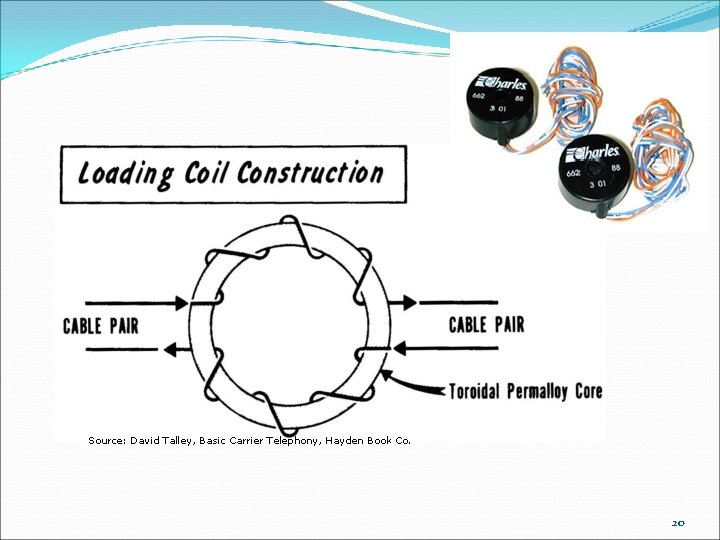

Source: David Talley, Basic Carrier Telephony, Hayden Book Co. 20

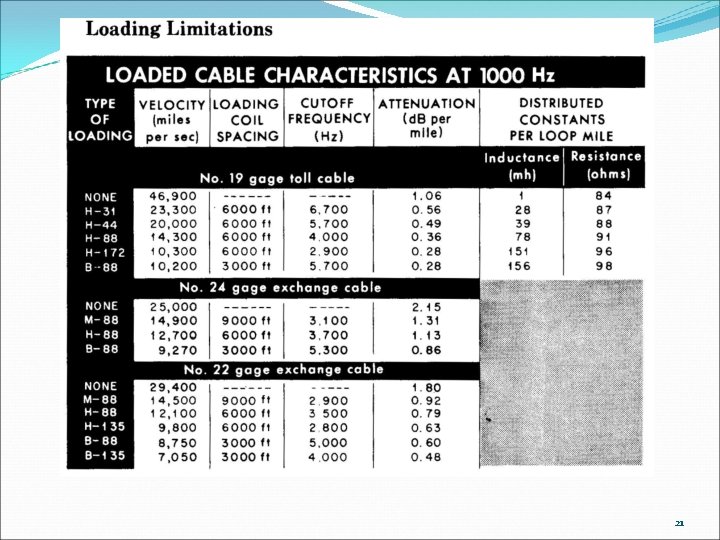

21

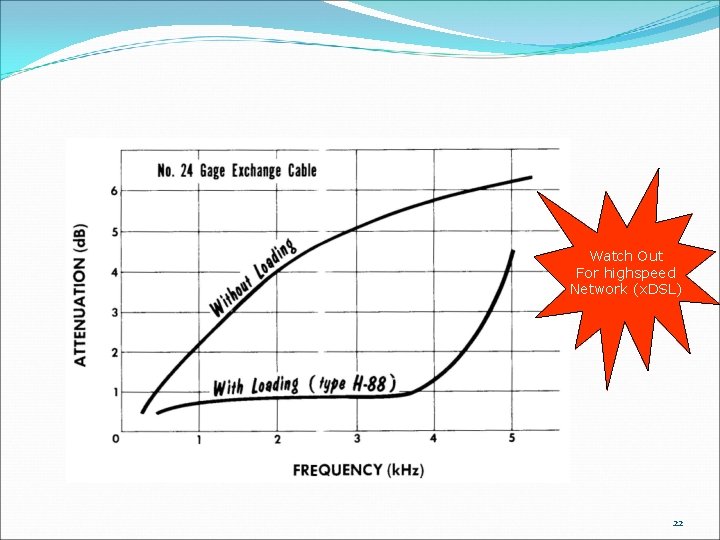

Watch Out For highspeed Network (x. DSL) 22

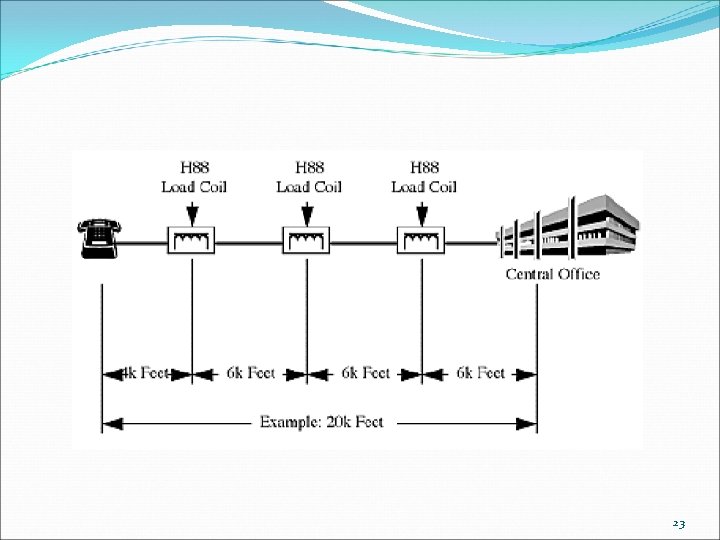

23

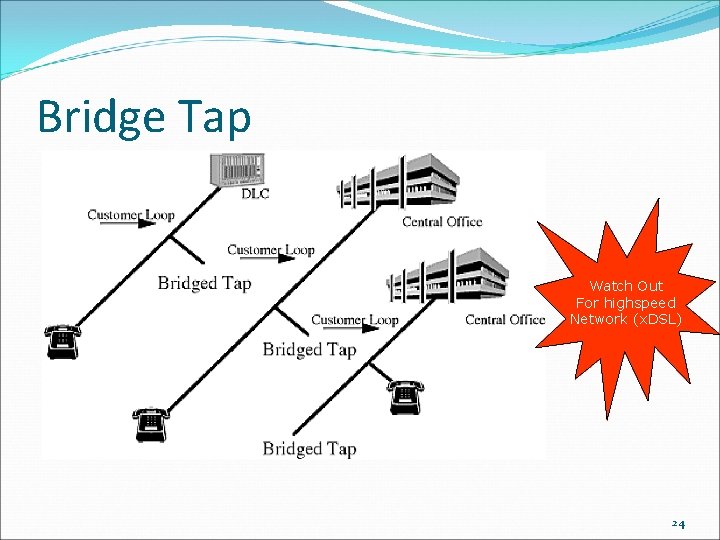

Bridge Tap Watch Out For highspeed Network (x. DSL) 24

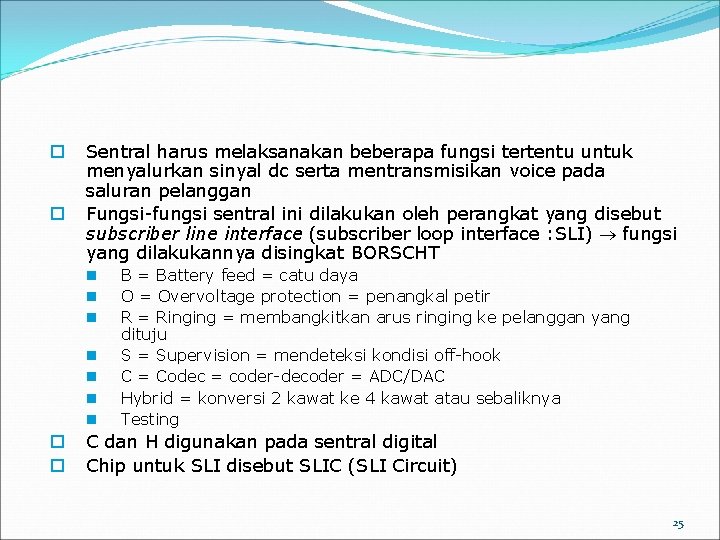

o o Sentral harus melaksanakan beberapa fungsi tertentu untuk menyalurkan sinyal dc serta mentransmisikan voice pada saluran pelanggan Fungsi-fungsi sentral ini dilakukan oleh perangkat yang disebut subscriber line interface (subscriber loop interface : SLI) fungsi yang dilakukannya disingkat BORSCHT n n n n o o B = Battery feed = catu daya O = Overvoltage protection = penangkal petir R = Ringing = membangkitkan arus ringing ke pelanggan yang dituju S = Supervision = mendeteksi kondisi off-hook C = Codec = coder-decoder = ADC/DAC Hybrid = konversi 2 kawat ke 4 kawat atau sebaliknya Testing C dan H digunakan pada sentral digital Chip untuk SLI disebut SLIC (SLI Circuit) 25
