PST v PS R Ing Vladimr Toovsk EPS

PST v PS ČR Ing Vladimír Tošovský ČEPS, a. s.

PST v Evropě / ENTSO-E 1700 MVA

HMG přípravy PST

PST v HRA

PST 2 x 850 MVA / vedení Principiální / detailní schéma zapojení s/s Divaca SLO

Plánovaný rozvoj v DE

2015 HLHL

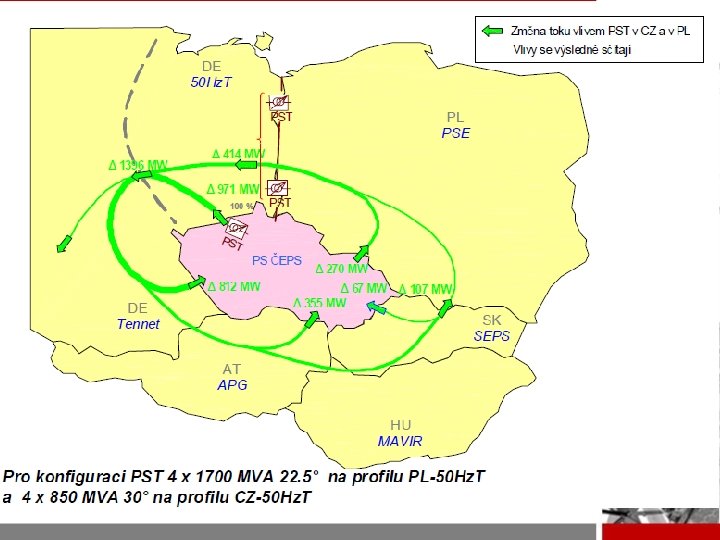

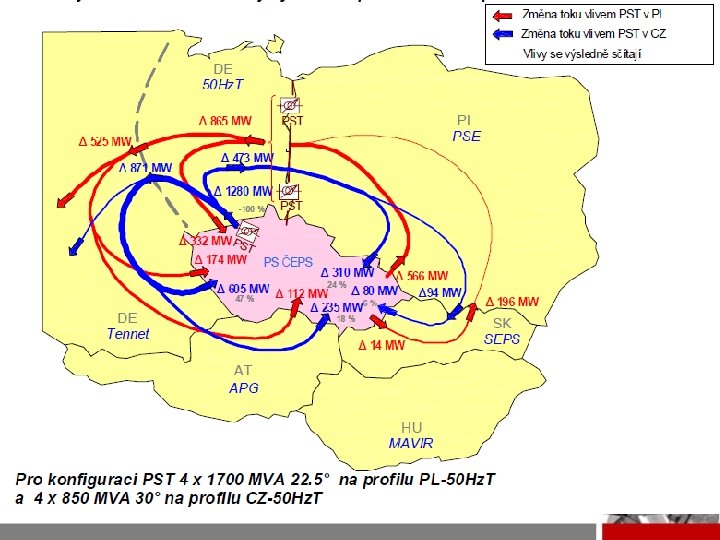

Hlavní závěry vycházející z obou studií § Bez PST v uzlu HRD by v PS ČEPS docházelo by k výraznějšímu neplnění N-1, případně přetěžování vedení i při plném schématu PS § Instalace PST na přeshraničních vedeních 400 KV V 445/6 z uzlu HRD do 50 Hz. T - vhodné opatření § Uvažovány PST o celkovém průchozím výkonu 1600 až 1700 MVA na vedení – Kontrola v časovém horizontu 2015 a 2022 § Regulační rozsah ve vstupních ověřovacích výpočtech byl modelován o velikosti až ± 50°. – Pro požadované omezení přeshraničních toků 50 Hz. T – ČEPS je v rozmezí ± 30° až ± 40°

Základní parametry PST se doporučují na: § celkem 4 transformátory PST – vždy dvě dvojice na každém vývodu vedení V 445 a V 446 Hradec východ – Röhrsdorf § instalovaný průchozí výkon každé jednotky PST: 850 MVA, ek = 12 -16% § regulační úhel: +/- (30˚-40˚) (symetrická regulace) § možnost přemostění PST by-passem § zvolené parametry PST umožňují i jistou rezervu na regulaci v budoucnu (nejistoty vstupů, další navýšení přenosů)

Přehled „co dál“ Studie proveditelnosti – z výsledků studie EGÚ Brno a KEMA. Dvě paralelní jednotky 850 MVA / vedení umístěné v TR Hradec; regulace variantně ± 30 o a ± 35 o. Termín: ~10/2012 Zadání DZA: Dokumentace zadání akce bude zpracována pro vybranou variantu. Termín 3. 2013. Výkup pozemků: Zahájení po schválení zpracovávaného ZA Termín dokončení 3. 2014.

Výkup pozemků v R. HRA • Výkup pro výstavbu PST • Plánované rozšíření R 420 k. V pro zdvojení vedení V 411, V 430 • Plocha cca 4, 8 ha • Umístění v SZ rohu stávajícího areálu • Náklady dle místních poměrů ve výši cca 350, Kč/m 2 • Celkové náklady budou na úrovni cca. 17, 5 mil. Kč.

PST 600 MVA – dvě nádoby – oddělené chladiče Divaca SLOVINSKO

Závěr § § Za poslední dva roky došlo k několika případům v trvání řádu hodin, kdy výpadek jednoho hraničního vedení způsobí přetížení a tím i možnost destrukce druhého paralelního. Představenstvo ČEPS zahrnulo plány na výstavbu PST do desetiletého plánu rozvoje soustavy a ten byl odsouhlasen jak MPO tak ERÚ Bez technického opatření nelze uchránit soustavu před možným ohrožením. Provozovatel je povinen provozovat soustavu spolehlivě a bezpečně.

Vedeme elektřinu nejvyššího napětí Ing. Vladimír Tošovský ČEPS, a. s Elektrárenská 774/2 Praha 10 www. ceps. cz
