PSK FSK ASK CPM Hybrid DPSK FSK ASK

변조와 복조 방식 • 동기 검파 : 수신기가 신호를 검파하기 위해 반 송파의 위상 정보를 이용함. • 비동기 검파 : 검파시 위상 정보를 이용하지 않 음 동기 방식 : PSK , FSK, ASK, CPM, Hybrid 비동기 방식 : DPSK, FSK, ASK, CPM, Hybrid PSK : Phase Shift Keying DPSK : Differential PSK, FSK : Frequency Shift Keying ASK : Amplitude Shift Keying CPM : Continuous Phase Modulation 6

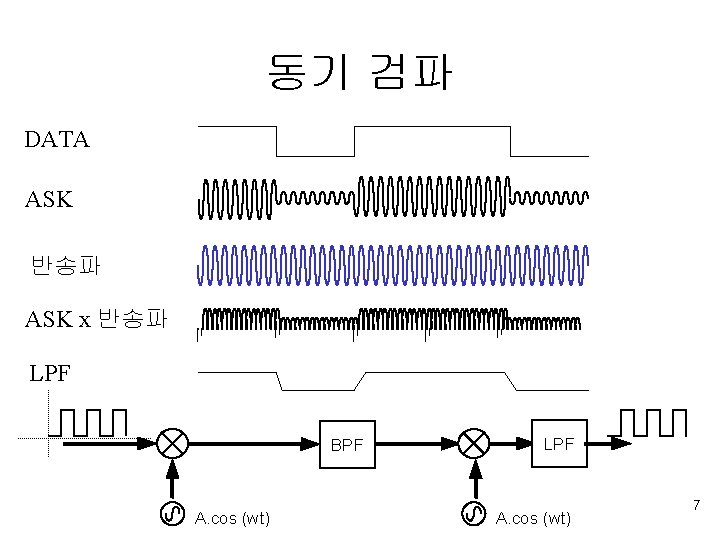

동기 검파 DATA ASK 반송파 ASK x 반송파 LPF BPF A. cos (wt) LPF A. cos (wt) 7

비동기 검파 DATA ASK LPF BPF A. cos (wt) LPF 8

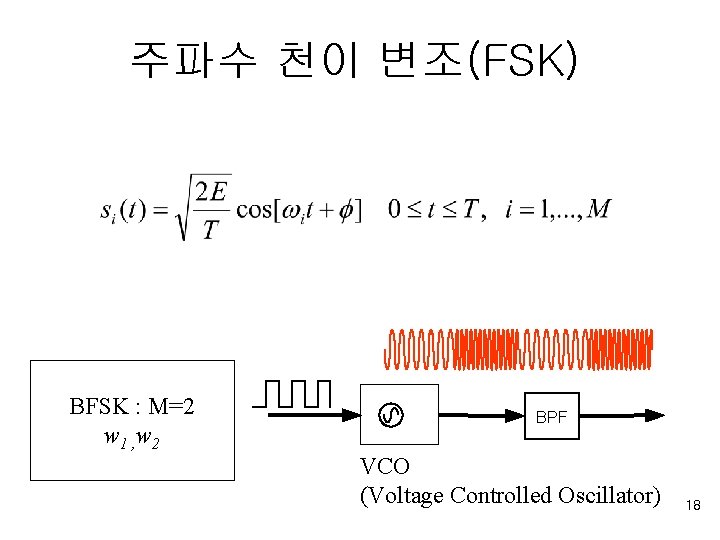

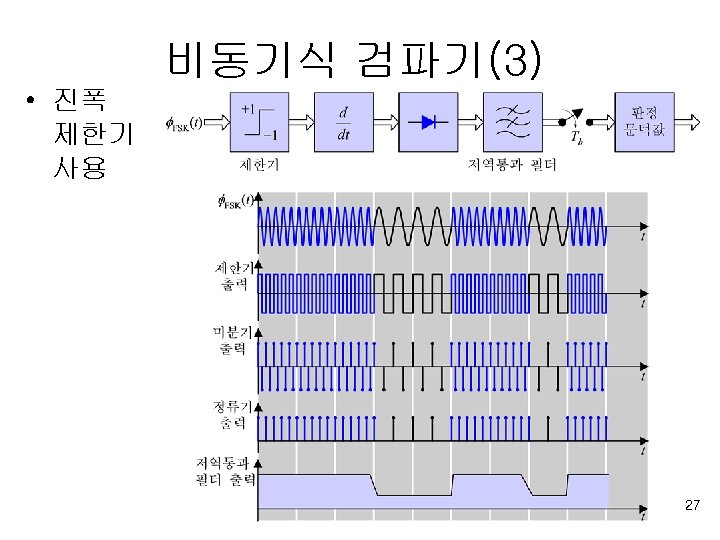

주파수 천이 변조(FSK) BFSK : M=2 w 1 , w 2 BPF VCO (Voltage Controlled Oscillator) 18

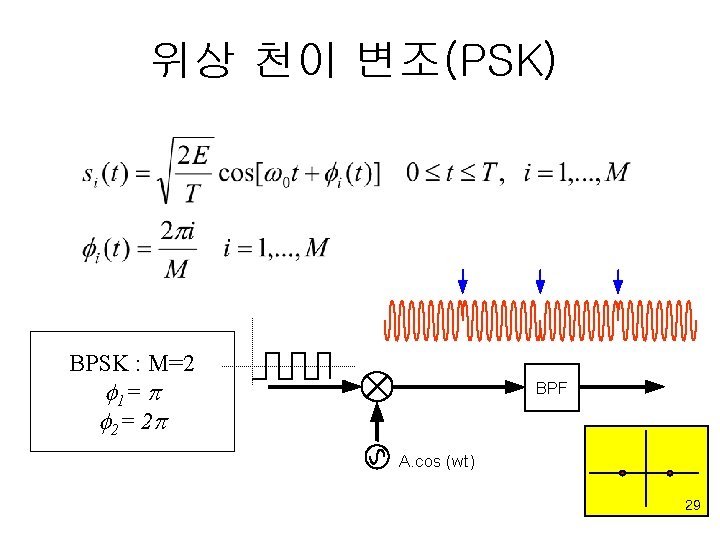

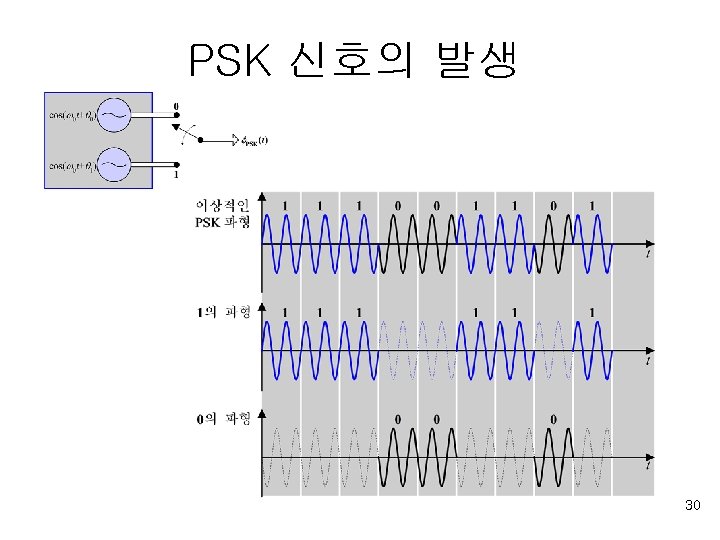

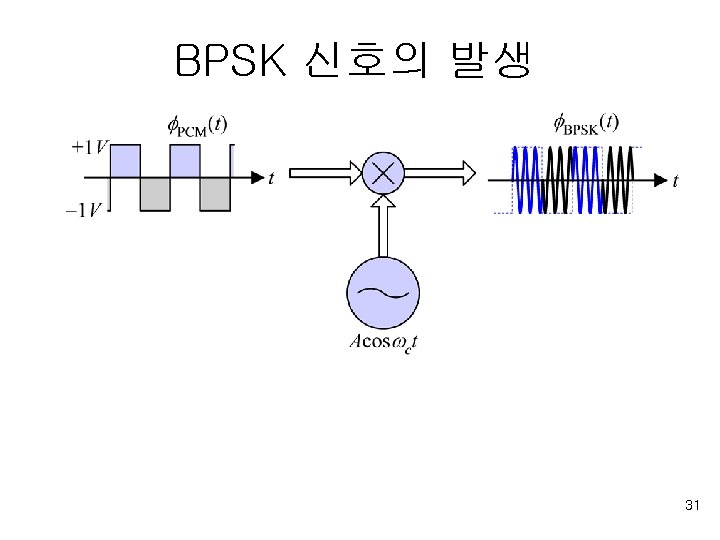

위상 천이 변조(PSK) BPSK : M=2 1= 2= 2 BPF A. cos (wt) 29

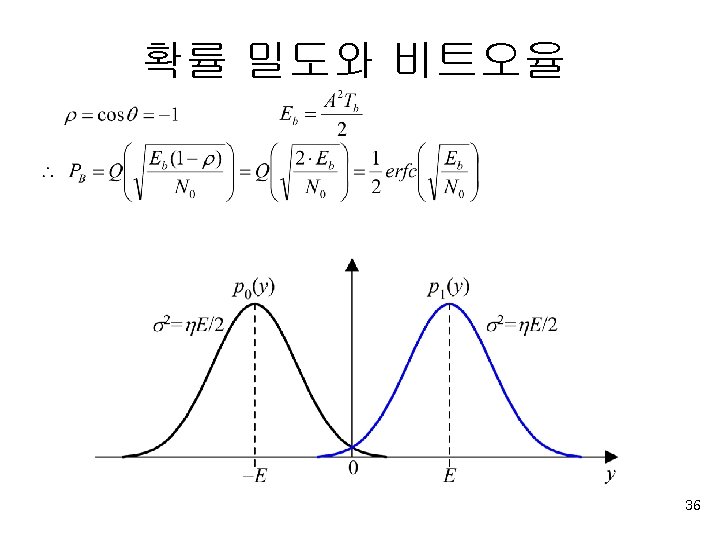

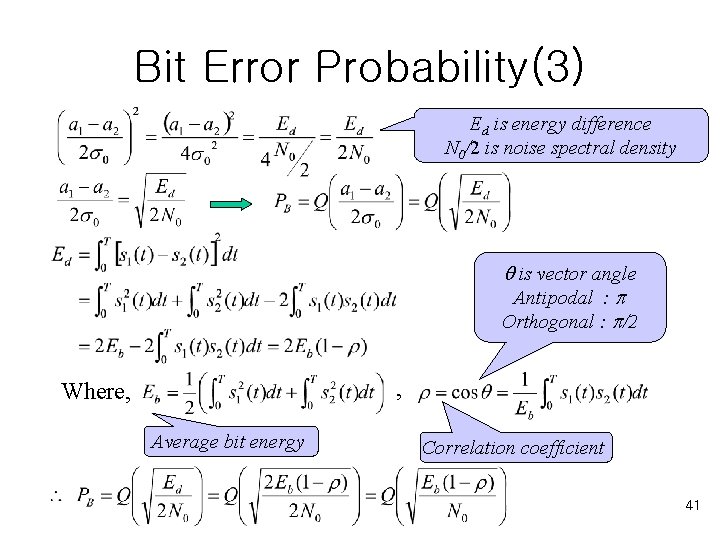

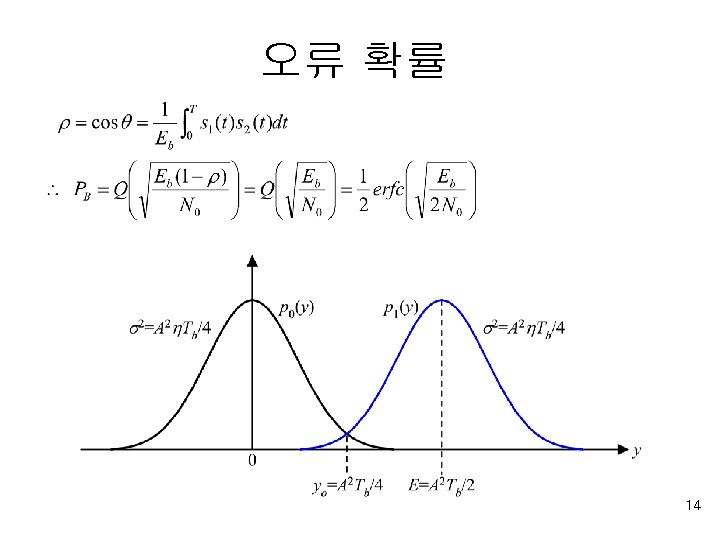

Bit Error Probability(3) Ed is energy difference N 0/2 is noise spectral density is vector angle Antipodal : Orthogonal : /2 , Where, Average bit energy Correlation coefficient 41

BER 1) Coherent BPSK 2) Coherent ASK 3) Coherent BFSK 4) Non-coherent DPSK 5) Non-coherent FSK 42

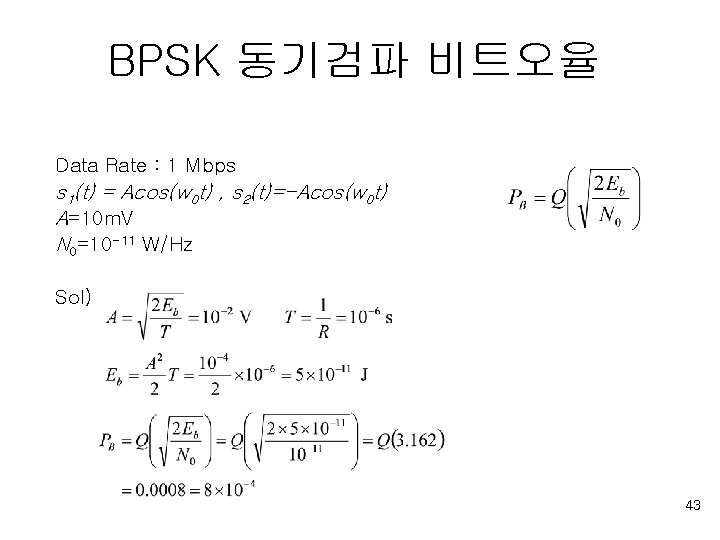

BPSK 동기검파 비트오율 Data Rate : 1 Mbps s 1(t) = Acos(w 0 t) , s 2(t)=-Acos(w 0 t) A=10 m. V N 0=10 -11 W/Hz Sol) 43

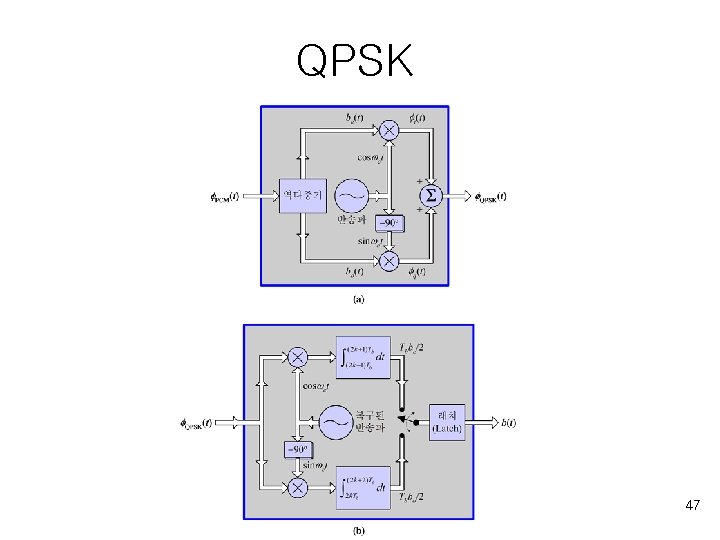

QPSK 47

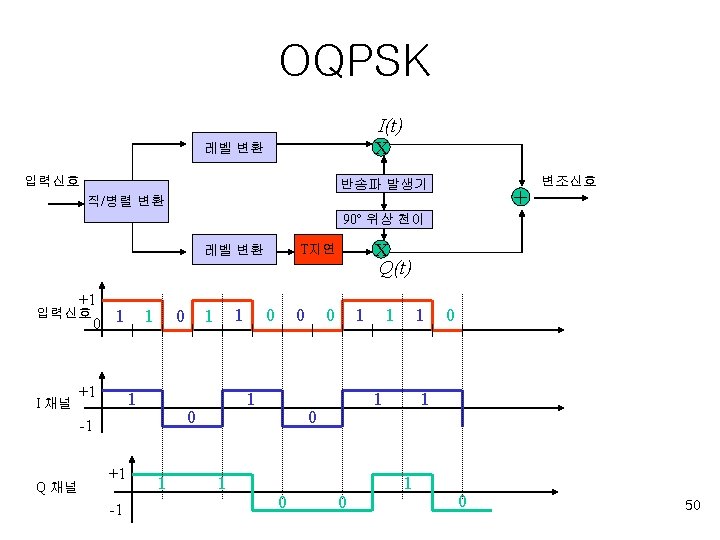

Offset QPSK 직/병렬 변환 51

Binary Signaling 성능 비교 • PSK > FSK : 3 d. B • PSK > DPSK : 1 d. B • 동기 FSK > 비동기 PSK : 1 d. B 54

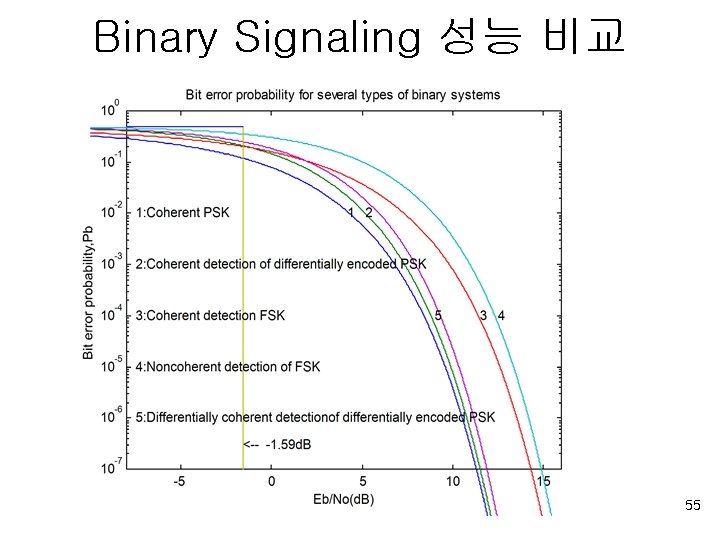

Binary Signaling 성능 비교 55

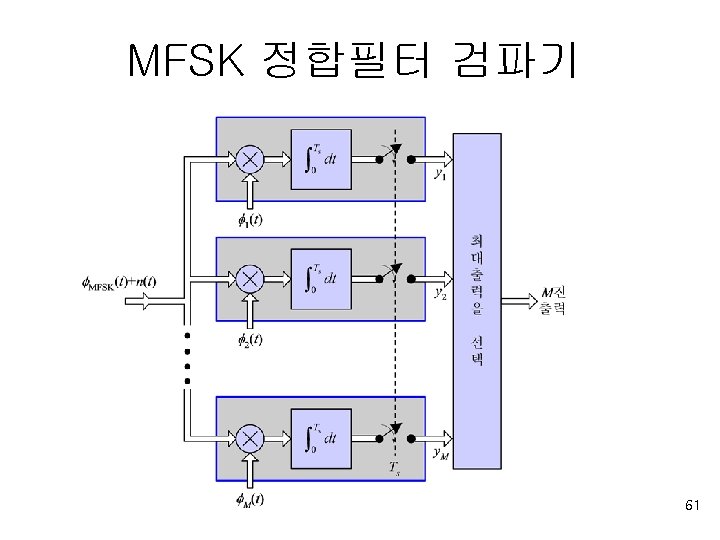

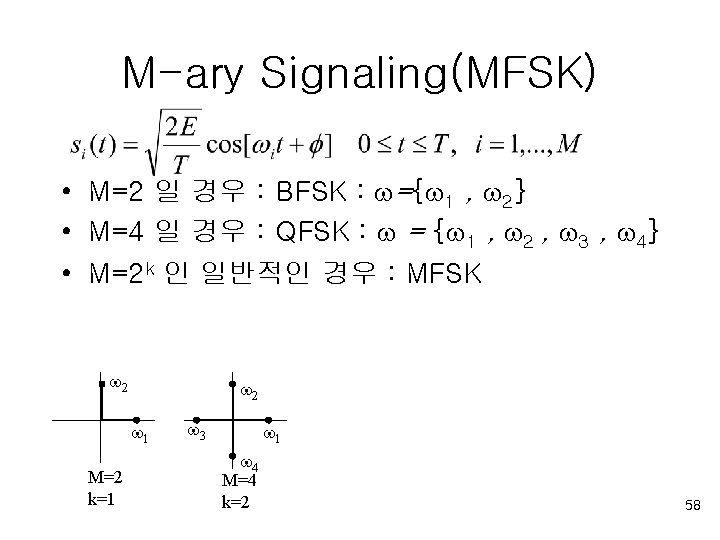

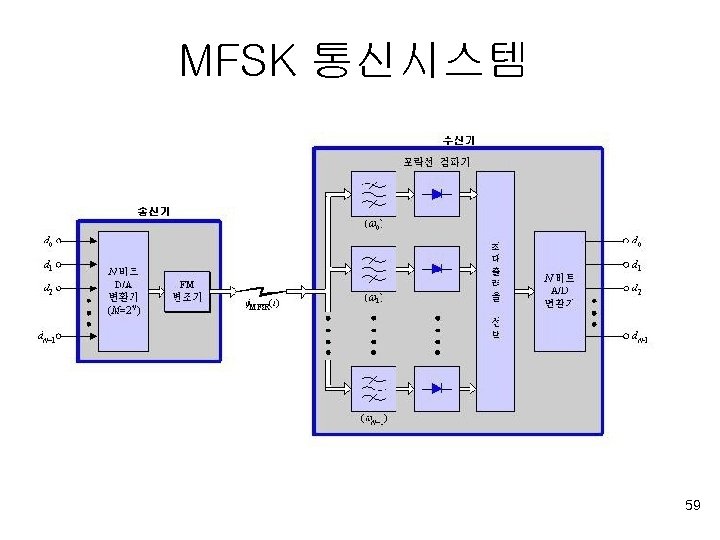

M-ary Signaling(MFSK) • M=2 일 경우 : BFSK : ={ 1 , 2} • M=4 일 경우 : QFSK : = { 1 , 2 , 3 , 4} • M=2 k 인 일반적인 경우 : MFSK 2 2 1 M=2 k=1 3 1 4 M=4 k=2 58

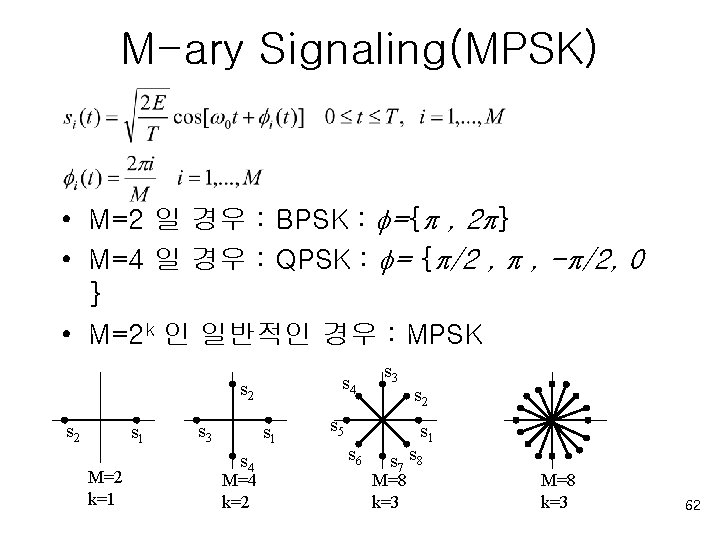

M-ary Signaling(MPSK) • M=2 일 경우 : BPSK : ={ , 2 } • M=4 일 경우 : QPSK : = { /2 , , - /2, 0 } • M=2 k 인 일반적인 경우 : MPSK s 4 s 2 s 1 M=2 k=1 s 3 s 1 s 4 M=4 k=2 s 3 s 5 s 6 s 2 s 1 s 7 s 8 M=8 k=3 62

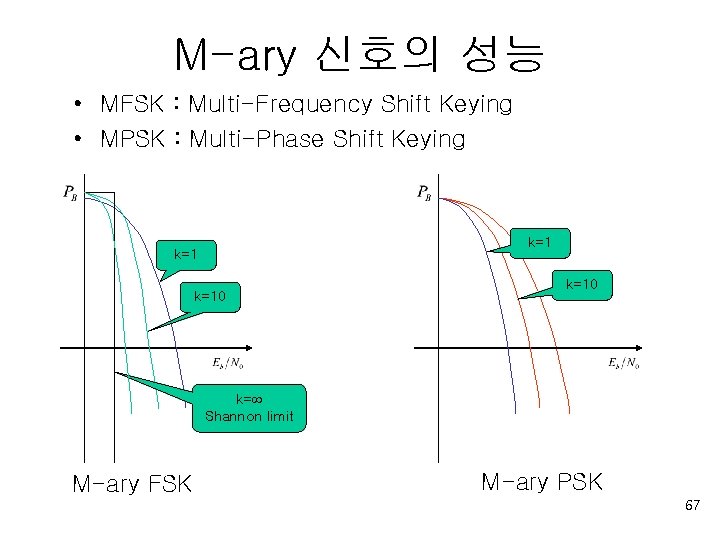

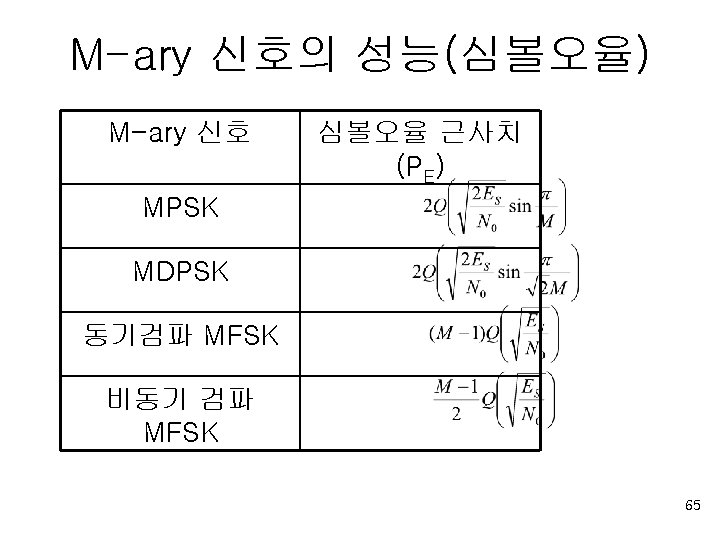

M-ary 신호의 성능 • MFSK : Multi-Frequency Shift Keying • MPSK : Multi-Phase Shift Keying k=1 k=10 k= Shannon limit M-ary FSK M-ary PSK 67

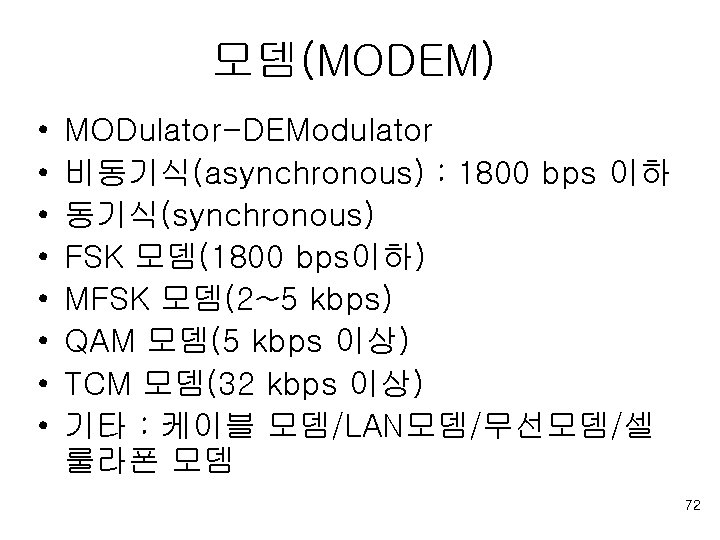

모뎀(MODEM) • • MODulator-DEModulator 비동기식(asynchronous) : 1800 bps 이하 동기식(synchronous) FSK 모뎀(1800 bps이하) MFSK 모뎀(2~5 kbps) QAM 모뎀(5 kbps 이상) TCM 모뎀(32 kbps 이상) 기타 : 케이블 모뎀/LAN모뎀/무선모뎀/셀 룰라폰 모뎀 72

16진-QAM 모뎀 74
