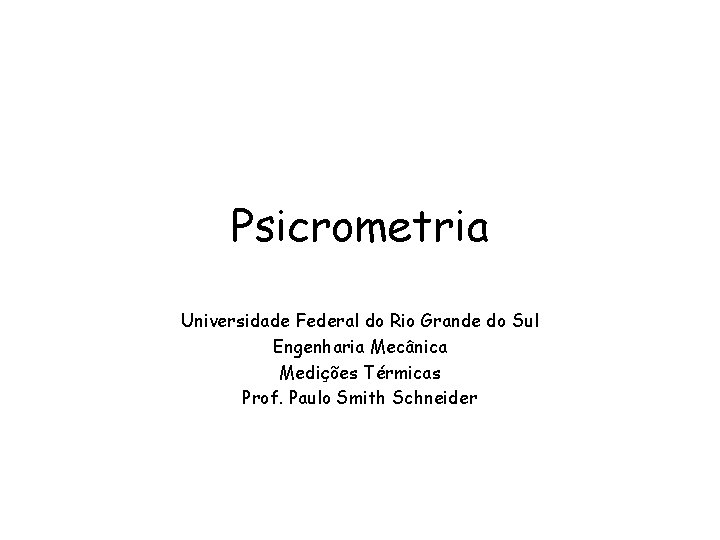

Psicrometria Universidade Federal do Rio Grande do Sul Engenharia Mecânica Medições Térmicas Prof. Paulo Smith Schneider

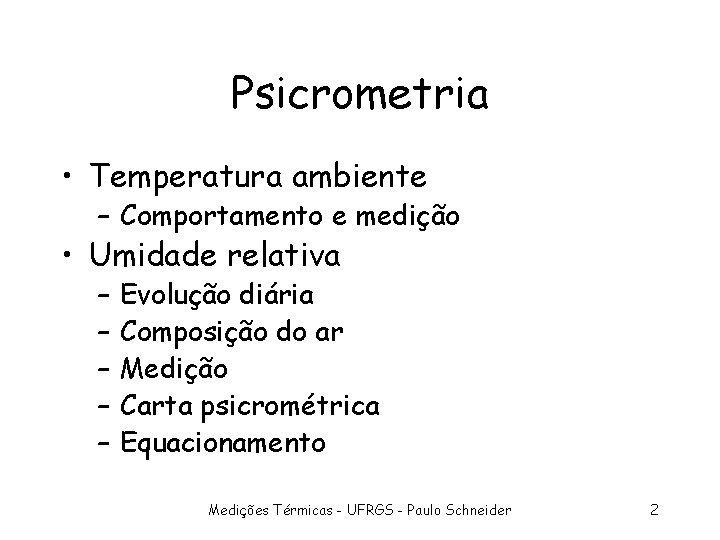

Psicrometria • Temperatura ambiente – Comportamento e medição • Umidade relativa – – – Evolução diária Composição do ar Medição Carta psicrométrica Equacionamento Medições Térmicas - UFRGS - Paulo Schneider 2
Temperatura ambiente temperatura (ºC) Porto Alegre tempo (meses) Medições Térmicas - UFRGS - Paulo Schneider 3
Temperatura ambiente Porto Alegre • • • máxima absoluta ~ 40 ºC mínima absoluta ~ 0 ºC média anual ~ 20 ºC amplitudes ~ 10 ºC média max ~ 30 ºC média mínimas~ 10 ºC • fonte 8º Distrito de Meteorologia Medições Térmicas - UFRGS - Paulo Schneider 4
Temperatura ambiente Porto Alegre Medições Térmicas - UFRGS - Paulo Schneider 5
temperatura x umidade Medições Térmicas - UFRGS - Paulo Schneider 6

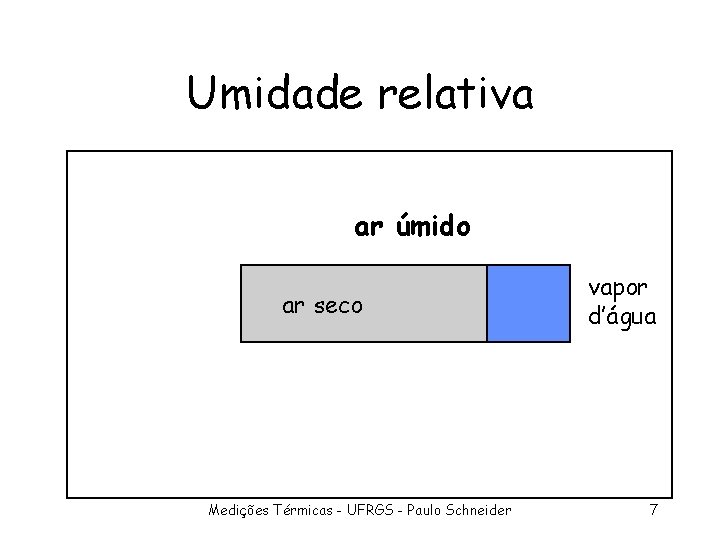

Umidade relativa ar úmido ar seco Medições Térmicas - UFRGS - Paulo Schneider vapor d’água 7
Umidade relativa nitrogênio oxigênio gás carbônico hélio argônio etc. ar úmido ar seco pas Medições Térmicas - UFRGS - Paulo Schneider pw vapor d’água 8
Umidade relativa nitrogênio oxigênio gás carbônico hélio argônio etc. ar úmido ar seco pas pw vapor d’água ptotal=Spparciais=pa+pw Medições Térmicas - UFRGS - Paulo Schneider 9
Umidade relativa • • • xv=fração molar de vapor no ar xsat= fração molar de vapor saturado no ar pv=pressão parcial de vapor no ar psat= pressão parcial do vapor saturado no ar mv=massa de vapor no ar msat=massa de vapor saturado no ar Medições Térmicas - UFRGS - Paulo Schneider 10
Umidade relativa Com o EES Medições Térmicas - UFRGS - Paulo Schneider 11

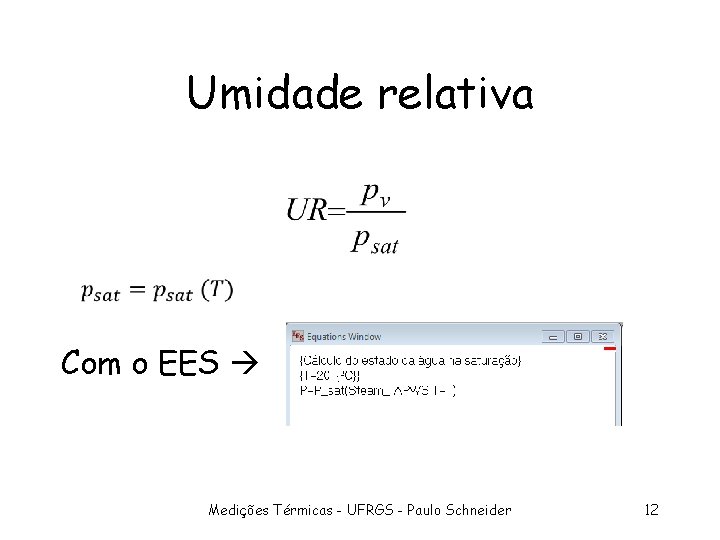

Umidade relativa Com o EES Medições Térmicas - UFRGS - Paulo Schneider 12
Umidade relativa Medições Térmicas - UFRGS - Paulo Schneider 13

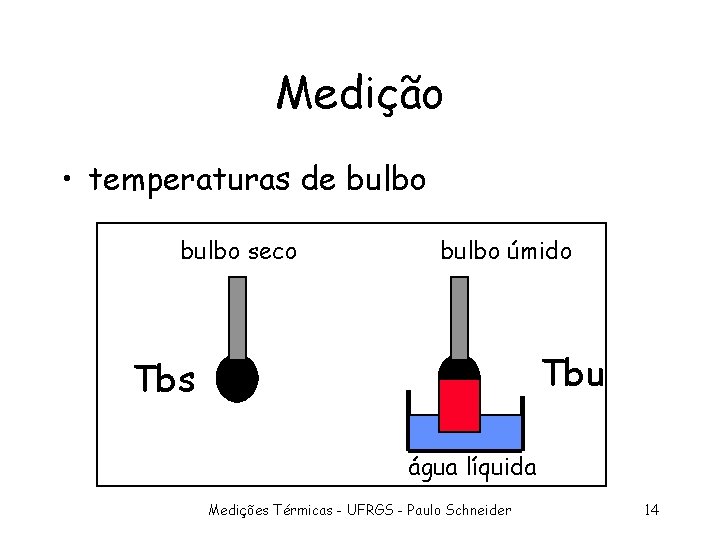

Medição • temperaturas de bulbo seco bulbo úmido Tbu Tbs água líquida Medições Térmicas - UFRGS - Paulo Schneider 14

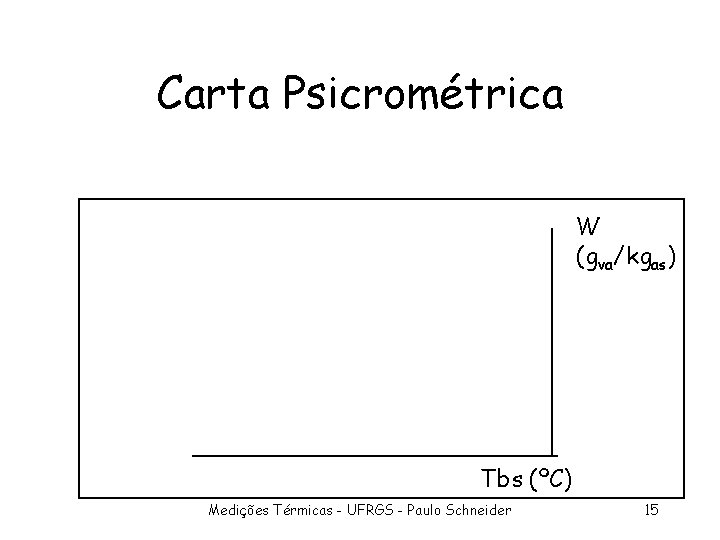

Carta Psicrométrica W (gva/kgas) Tbs (ºC) Medições Térmicas - UFRGS - Paulo Schneider 15
Carta Psicrométrica W (gva/kgas) saturação Tbu Tbs (ºC) Medições Térmicas - UFRGS - Paulo Schneider 16
Carta Psicrométrica W (gva/kgas) saturação Tbu UR Tbs (ºC) Medições Térmicas - UFRGS - Paulo Schneider 17
Carta Psicrométrica W (gva/kgas) tbs=20 ºC tbu=15 ºC UR=60% saturação 15 Tbu 20 60 % Tbs (ºC) Medições Térmicas - UFRGS - Paulo Schneider 18
Carta Psicrométrica W (gva/kgas) aquecimento Tbu 2 Tbu 1 W=cte Tbs 1 Tbs 2 Medições Térmicas - UFRGS - Paulo Schneider Tbs (ºC) 19
Carta Psicrométrica W (gva/kgas) resfriamento Tbu 1 Tbu 2 W=cte Tbs 2 Tbs 1 Medições Térmicas - UFRGS - Paulo Schneider Tbs (ºC) 20
Carta Psicrométrica resfriamento com desumidificação Tbu 3 Tbu 1 W (gva/kgas) Tbu 2 W=cte Tbs 2 Tbs 1 Medições Térmicas - UFRGS - Paulo Schneider Tbs (ºC) 21
Carta Psicrométrica W (gva/kgas) umidificação Tbu 2 W 2 Tbu 1 W 1 Tbs (ºC) Medições Térmicas - UFRGS - Paulo Schneider 22
temperatura x umidade Medições Térmicas - UFRGS - Paulo Schneider 23
Umidade ambiental: comportamento • Tbs ~ 1 / UR - conteúdo de umidade armazena calor • mínimo Tbs corresponde ao máximo de UR Medições Térmicas - UFRGS - Paulo Schneider 24
cálculo Medições Térmicas - UFRGS - Paulo Schneider 25
funções • Calcule a eq. (A) para Tbs e para Tbu, resultando Pvs, Tbs e Pvs, Tbu, • Calcule a eq. (B) usando pvs, Tbs e p e depois pvs, Tbu e p, resultando ws, Tbs e ws, Tbu • Calcule a eq. (C) usando Tbs, Tbu, e ws, Tbu • Calcule a eq. (D) usando ws, Tbs e o resultado da eq. (C) • Calcule a eq. (E) usando p, pvs, Tbs e o resultado da eq. (D) • Multiplique o resultado da eq. (E) por 100 para obter a umidade relativa. Medições Térmicas - UFRGS - Paulo Schneider 26
funções EES – Function info Air. H 20 - funções Medições Térmicas - UFRGS - Paulo Schneider 27

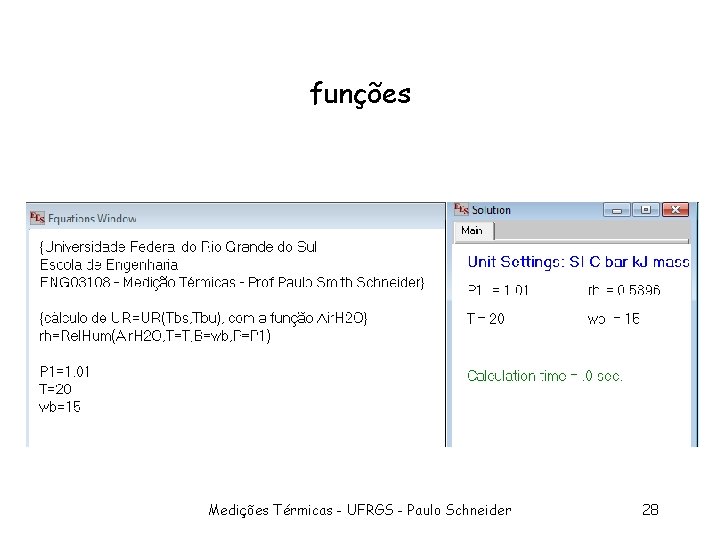

funções Medições Térmicas - UFRGS - Paulo Schneider 28
EES – engineering equation solver Exemples – properties, thermodynamics Psicrometric calculator Medições Térmicas - UFRGS - Paulo Schneider 29
EES – engineering equation solver Medições Térmicas - UFRGS - Paulo Schneider 30
EES – engineering equation solver Medições Térmicas - UFRGS - Paulo Schneider 31

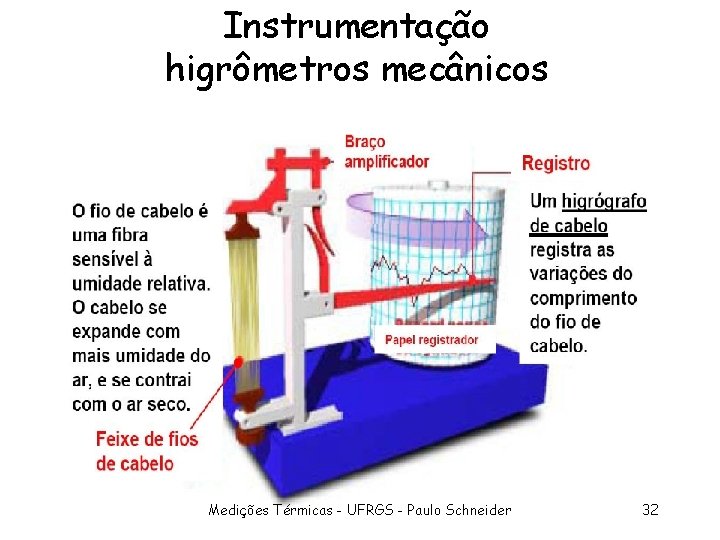

Instrumentação higrômetros mecânicos Medições Térmicas - UFRGS - Paulo Schneider 32
Instrumentação higrômetros capacitivos Medições Térmicas - UFRGS - Paulo Schneider 33
Instrumentação higrômetros por condensação Medições Térmicas - UFRGS - Paulo Schneider 34
Medições Térmicas - UFRGS - Paulo Schneider 35
Exercício cálculo da UR a partir de Tbs e Tbu • Medições Térmicas - UFRGS - Paulo Schneider 36
Exercício cálculo da UR a partir de Tbs e Tbu • Medições Térmicas - UFRGS - Paulo Schneider 37
