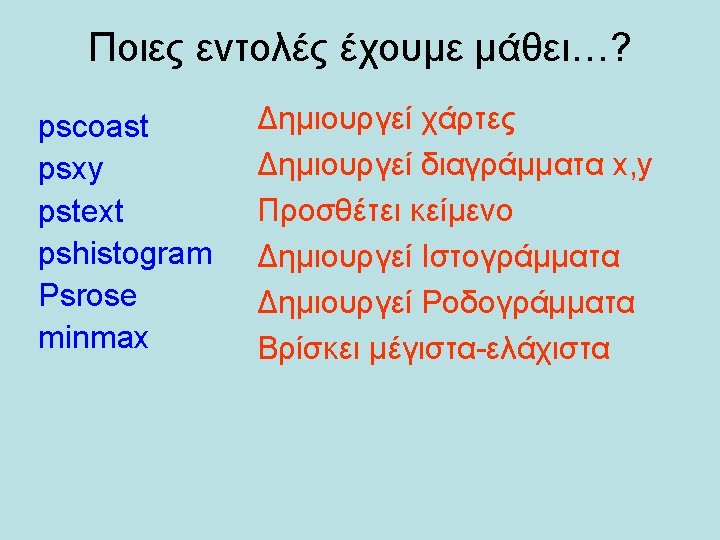

pshistogram psrose palettes GMT cptcity http pdfb wiredworkplace

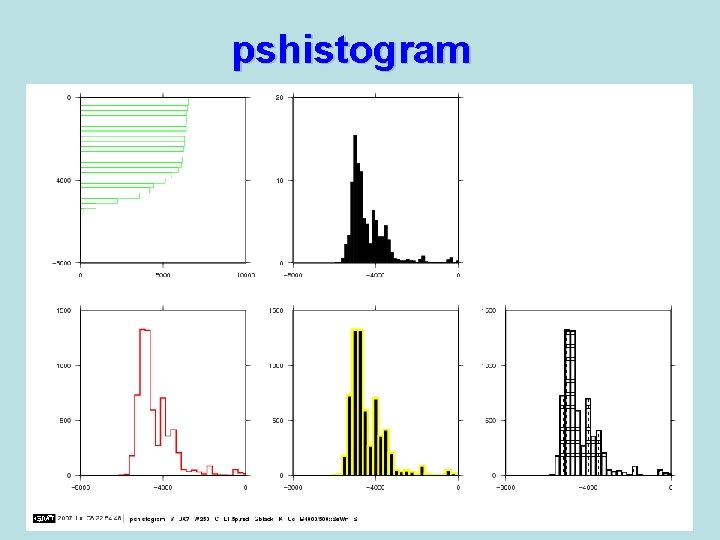

pshistogram

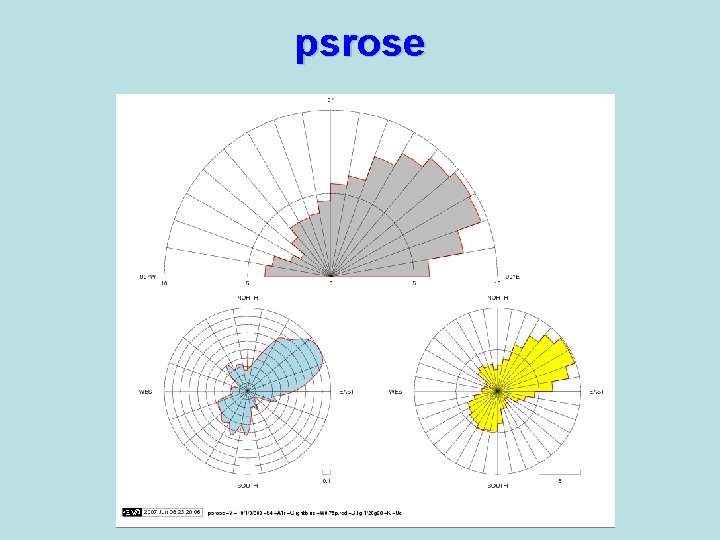

psrose

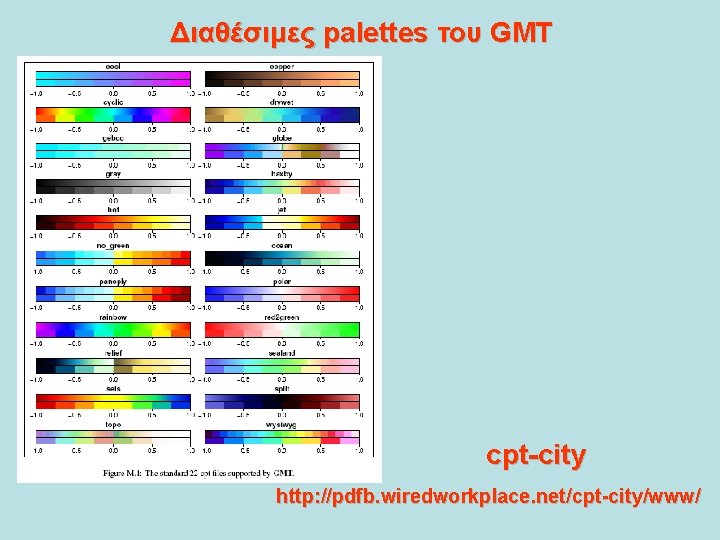

Διαθέσιμες palettes του GMT cpt-city http: //pdfb. wiredworkplace. net/cpt-city/www/

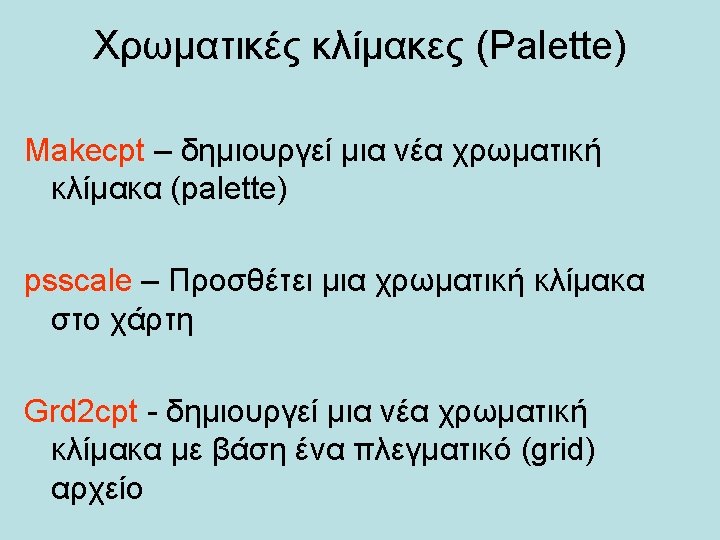

psscale −Dxpos/ypos/length/width[h] x, y, μήκος, πλάτος [ −A ] [ −B[p|s]parameters ] ετικέτες [ −Ccpt_file ] χρωμ. κλίμακα [ −E[b|f][length] ] [ −I[max_intens|low_i/high_i] ] [ −K ] [ −L[i][gap] ] [ −M ] [ −Ndpi ] [ −O ] [ −P ] [ −Q ] [ −U[/dx/dy/][label] ] [ −V ] [ −X[a|c|r][x-shift[u]] ] [ −Y[a|c|r][y-shift[u]] ] [ −Zzfile ] [ −ccopies ] psscale −D 6. 5 c 2 c/7. 5 c/1. 25 c −O −Ccolors. cpt −I −E −B 5: BATHYMETRY: /: m: >> map. ps

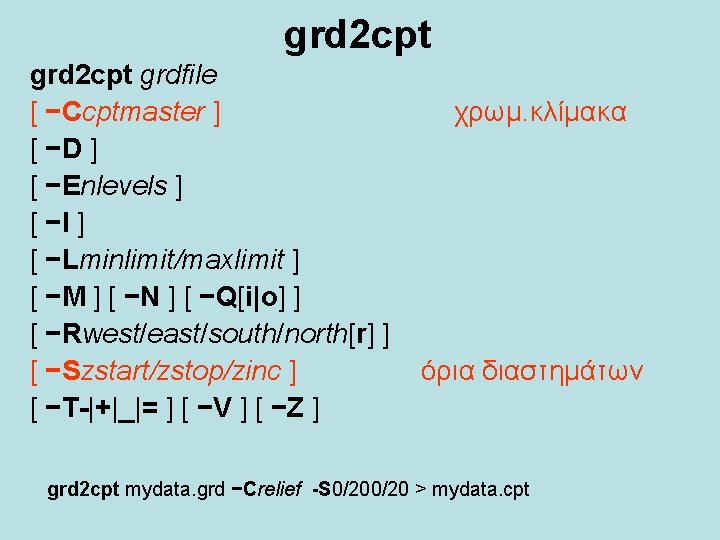

grd 2 cpt grdfile [ −Ccptmaster ] χρωμ. κλίμακα [ −D ] [ −Enlevels ] [ −I ] [ −Lminlimit/maxlimit ] [ −M ] [ −N ] [ −Q[i|o] ] [ −Rwest/east/south/north[r] ] [ −Szstart/zstop/zinc ] όρια διαστημάτων [ −T-|+|_|= ] [ −V ] [ −Z ] grd 2 cpt mydata. grd −Crelief -S 0/20 > mydata. cpt

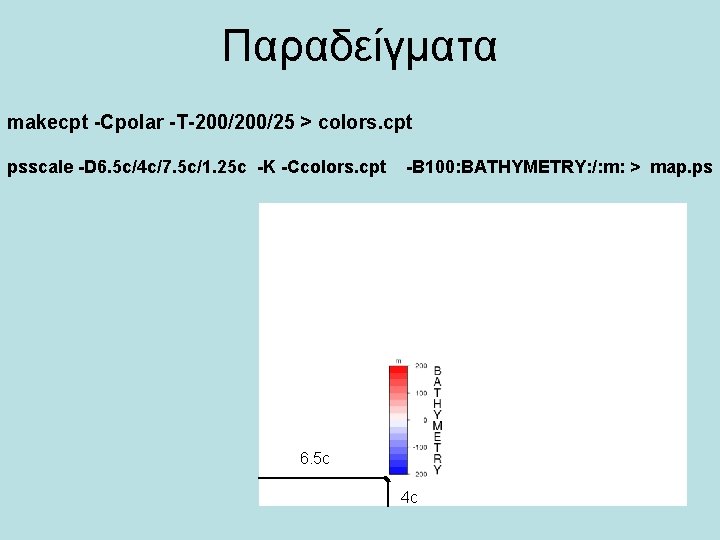

Παραδείγματα makecpt -Cpolar -T-200/25 > colors. cpt psscale -D 6. 5 c/4 c/7. 5 c/1. 25 c -K -Ccolors. cpt -B 100: BATHYMETRY: /: m: > map. ps 6. 5 c 4 c

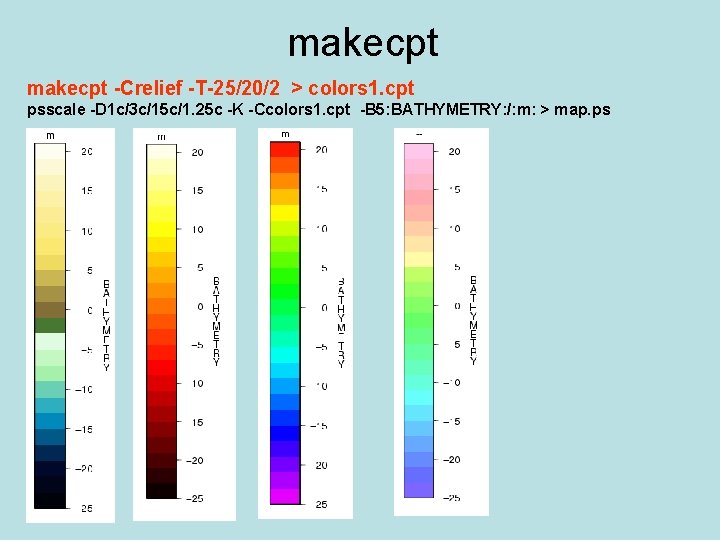

makecpt -Crelief -T-25/20/2 > colors 1. cpt psscale -D 1 c/3 c/15 c/1. 25 c -K -Ccolors 1. cpt -B 5: BATHYMETRY: /: m: > map. ps

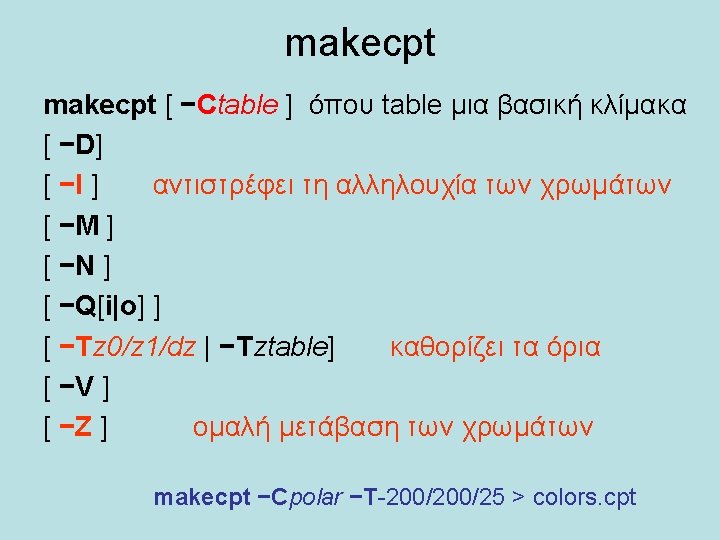

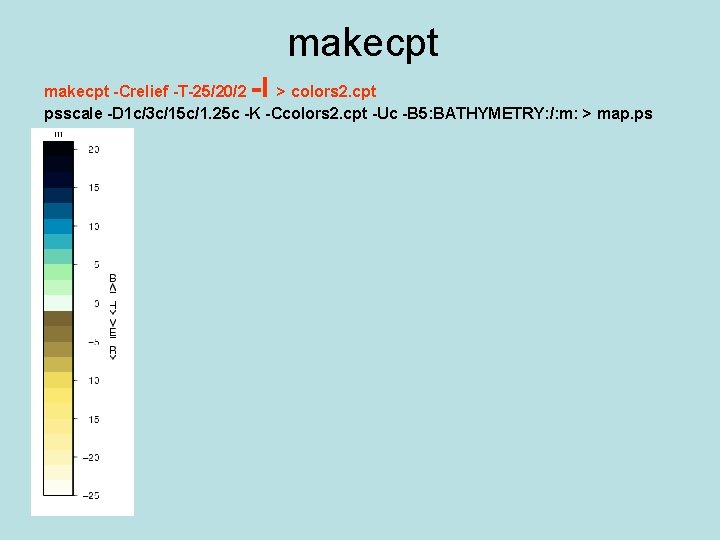

makecpt -I makecpt -Crelief -T-25/20/2 > colors 2. cpt psscale -D 1 c/3 c/15 c/1. 25 c -K -Ccolors 2. cpt -Uc -B 5: BATHYMETRY: /: m: > map. ps

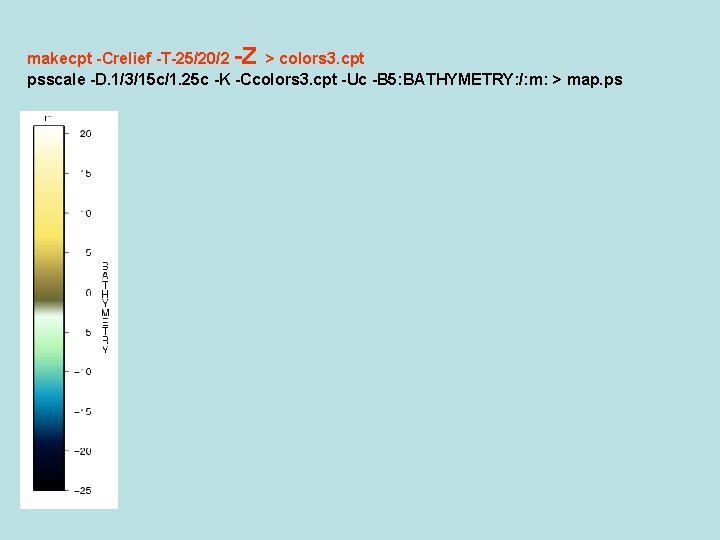

makecpt -Crelief -T-25/20/2 -Z > colors 3. cpt psscale -D. 1/3/15 c/1. 25 c -K -Ccolors 3. cpt -Uc -B 5: BATHYMETRY: /: m: > map. ps

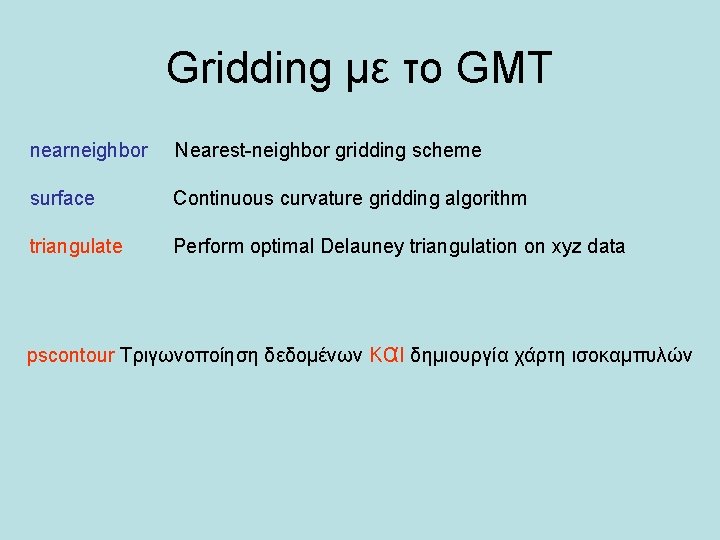

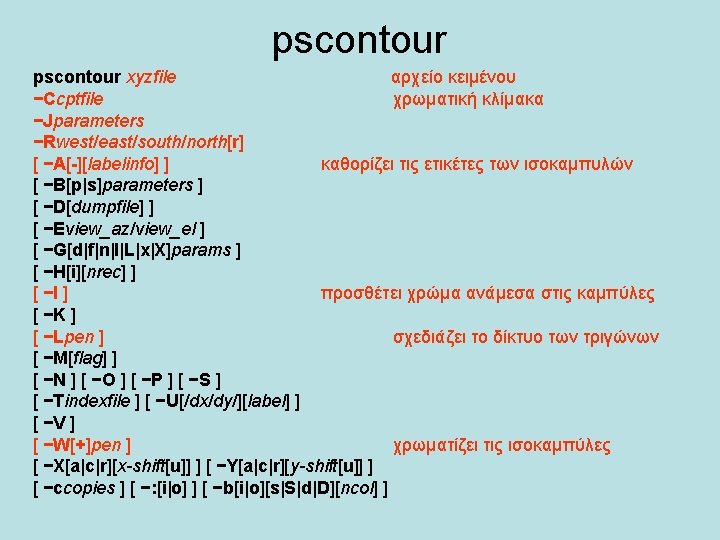

Gridding με το GMT nearneighbor Nearest-neighbor gridding scheme surface Continuous curvature gridding algorithm triangulate Perform optimal Delauney triangulation on xyz data pscontour Τριγωνοποίηση δεδομένων και δημιουργία χάρτη ισοκαμπυλών

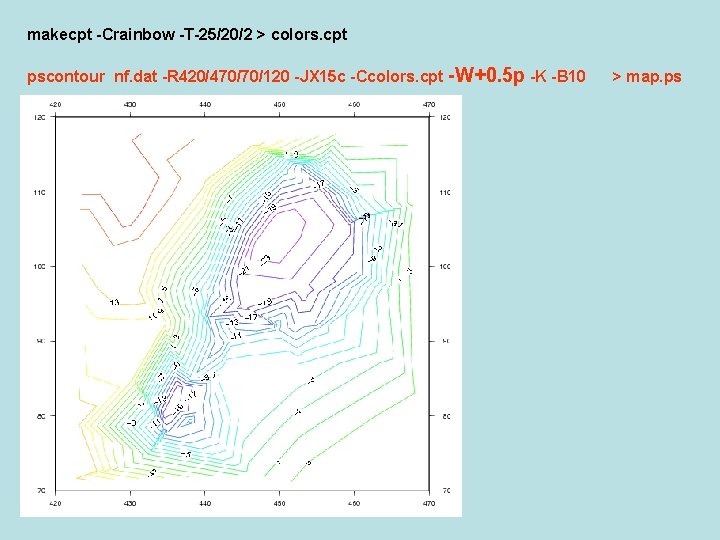

makecpt -Crainbow -T-25/20/2 > colors. cpt pscontour nf. dat -R 420/470/70/120 -JX 15 c -Ccolors. cpt -W+0. 5 p -K -B 10 > map. ps

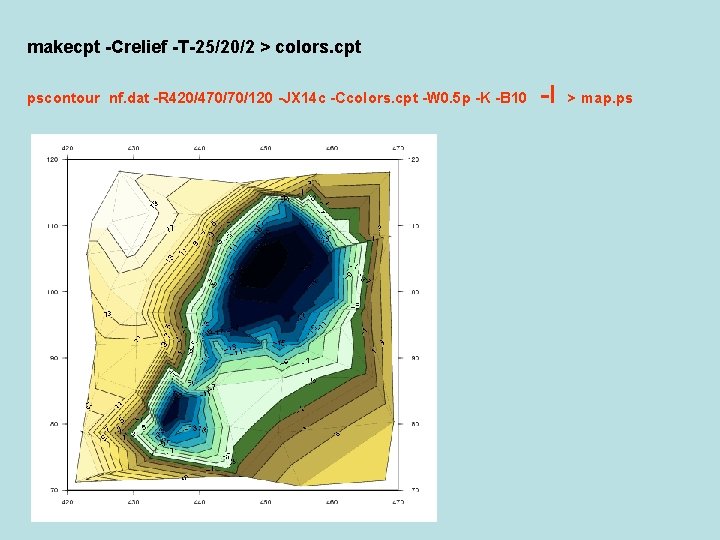

makecpt -Crelief -T-25/20/2 > colors. cpt pscontour nf. dat -R 420/470/70/120 -JX 14 c -Ccolors. cpt -W 0. 5 p -K -B 10 -I > map. ps

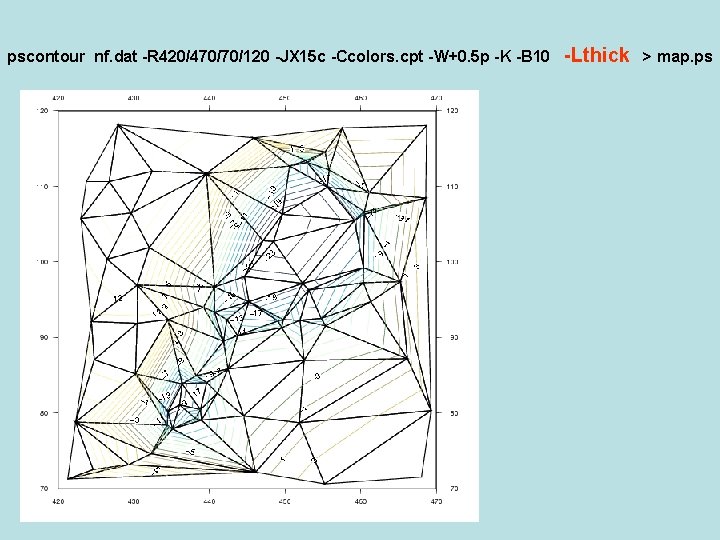

pscontour nf. dat -R 420/470/70/120 -JX 15 c -Ccolors. cpt -W+0. 5 p -K -B 10 -Lthick > map. ps

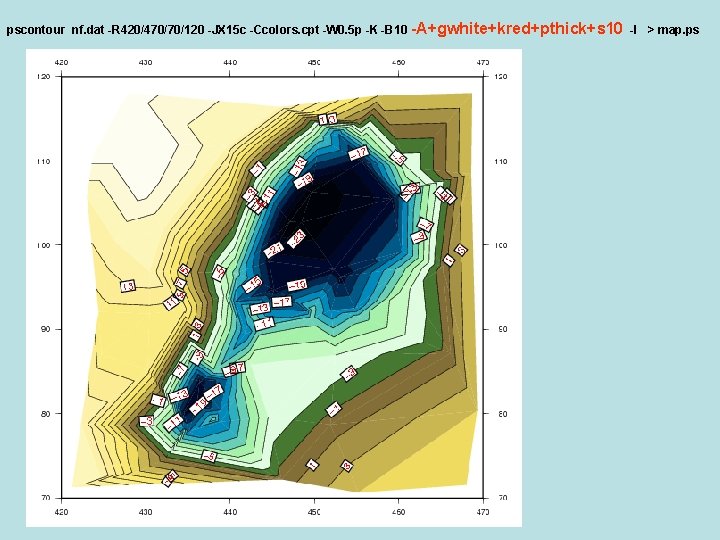

pscontour nf. dat -R 420/470/70/120 -JX 15 c -Ccolors. cpt -W 0. 5 p -K -B 10 -A+gwhite+kred+pthick+s 10 -I > map. ps

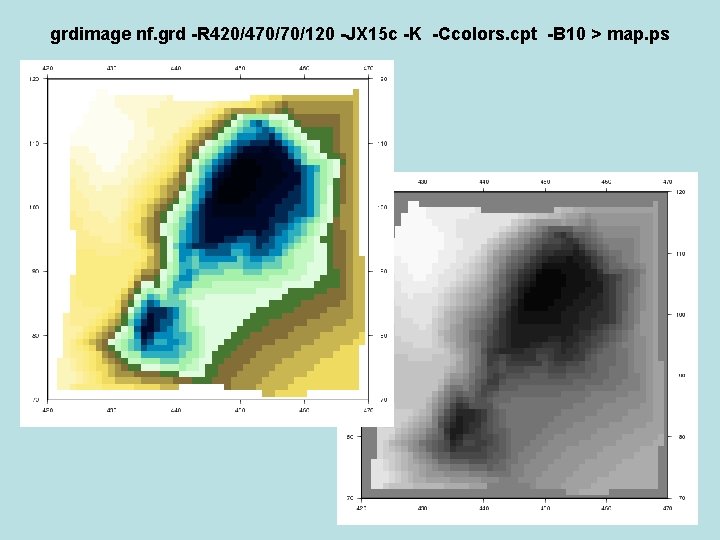

grdimage nf. grd -R 420/470/70/120 -JX 15 c -K -Ccolors. cpt -B 10 > map. ps

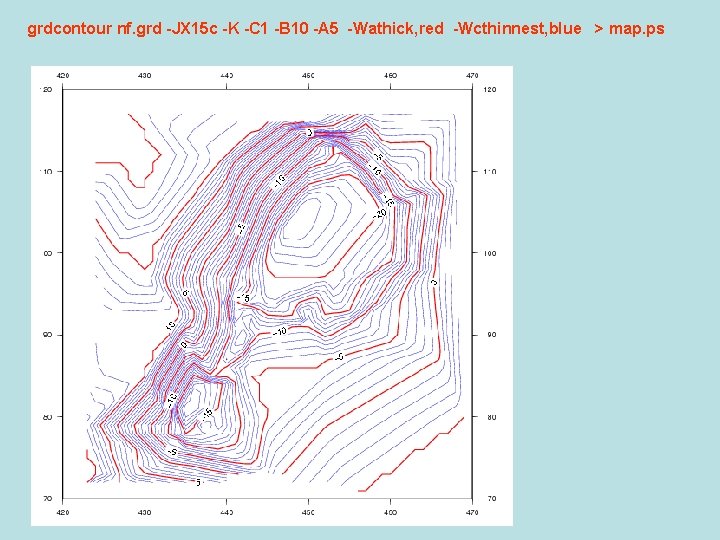

grdcontour nf. grd -JX 15 c -K -C 1 -B 10 -A 5 -Wathick, red -Wcthinnest, blue > map. ps

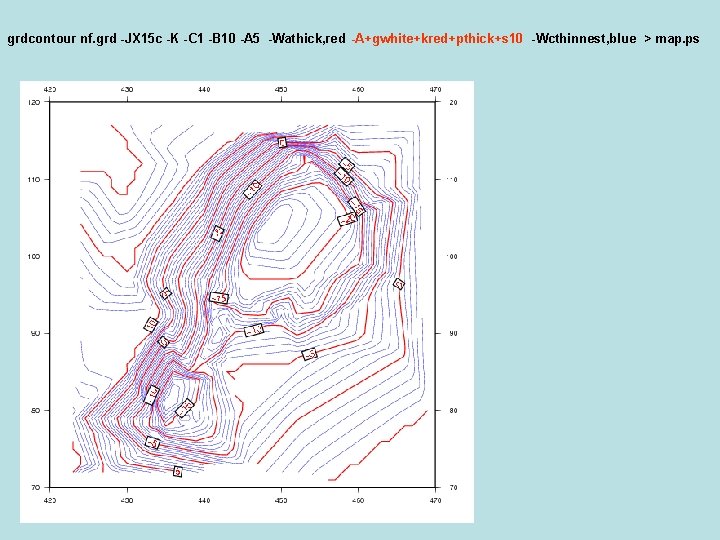

grdcontour nf. grd -JX 15 c -K -C 1 -B 10 -A 5 -Wathick, red -A+gwhite+kred+pthick+s 10 -Wcthinnest, blue > map. ps

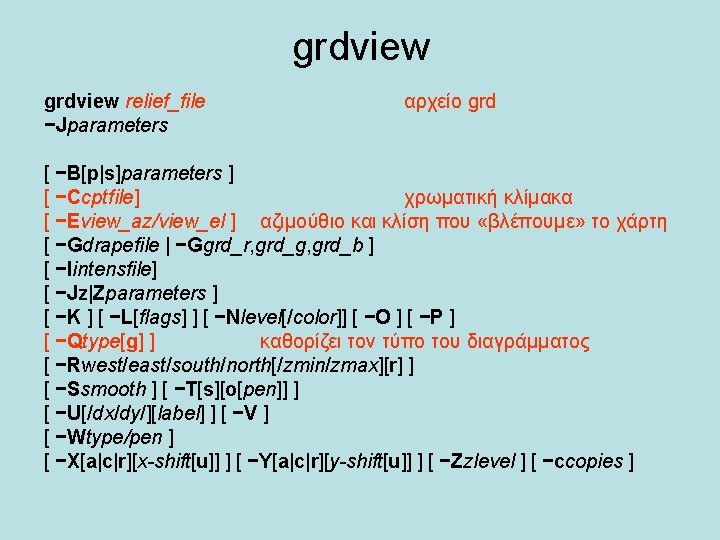

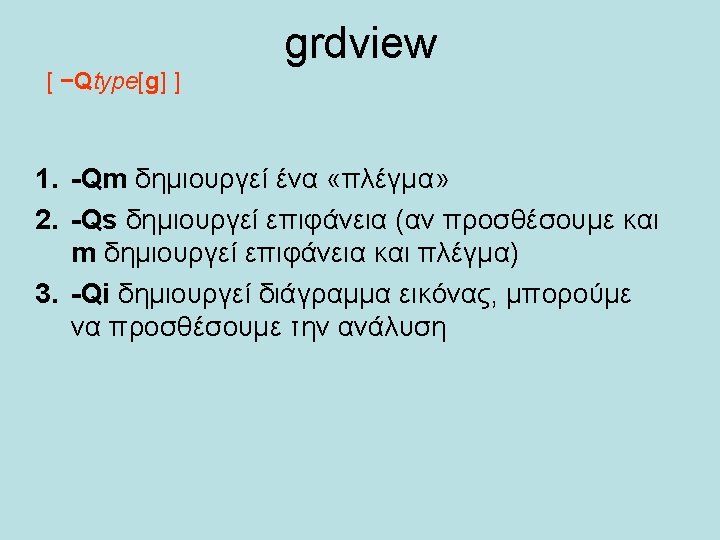

grdview relief_file −Jparameters αρχείο grd [ −B[p|s]parameters ] [ −Ccptfile] χρωματική κλίμακα [ −Eview_az/view_el ] αζιμούθιο και κλίση που «βλέπουμε» το χάρτη [ −Gdrapefile | −Ggrd_r, grd_g, grd_b ] [ −Iintensfile] [ −Jz|Zparameters ] [ −K ] [ −L[flags] ] [ −Nlevel[/color]] [ −O ] [ −P ] [ −Qtype[g] ] καθορίζει τον τύπο του διαγράμματος [ −Rwest/east/south/north[/zmin/zmax][r] ] [ −Ssmooth ] [ −T[s][o[pen]] ] [ −U[/dx/dy/][label] ] [ −V ] [ −Wtype/pen ] [ −X[a|c|r][x-shift[u]] ] [ −Y[a|c|r][y-shift[u]] ] [ −Zzlevel ] [ −ccopies ]

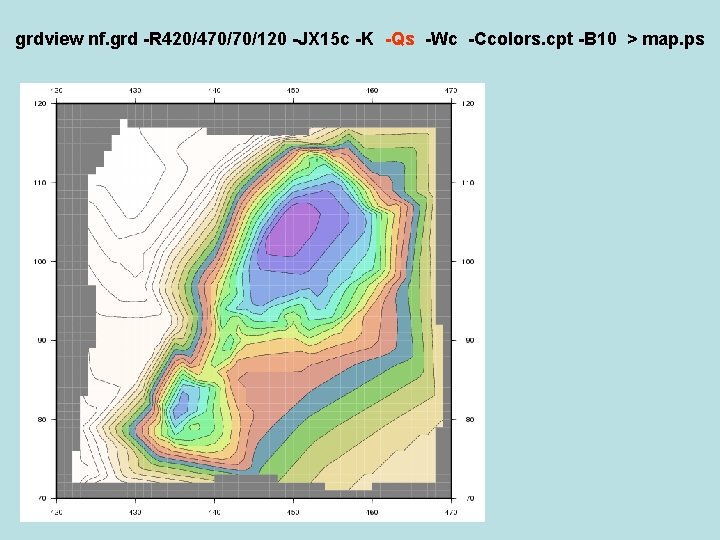

grdview nf. grd -R 420/470/70/120 -JX 15 c -K -Qs -Wc -Ccolors. cpt -B 10 > map. ps

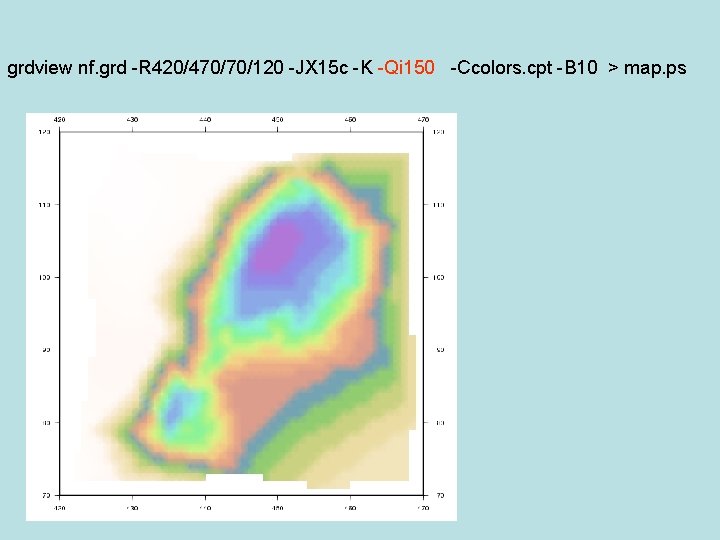

grdview nf. grd -R 420/470/70/120 -JX 15 c -K -Qi 150 -Ccolors. cpt -B 10 > map. ps

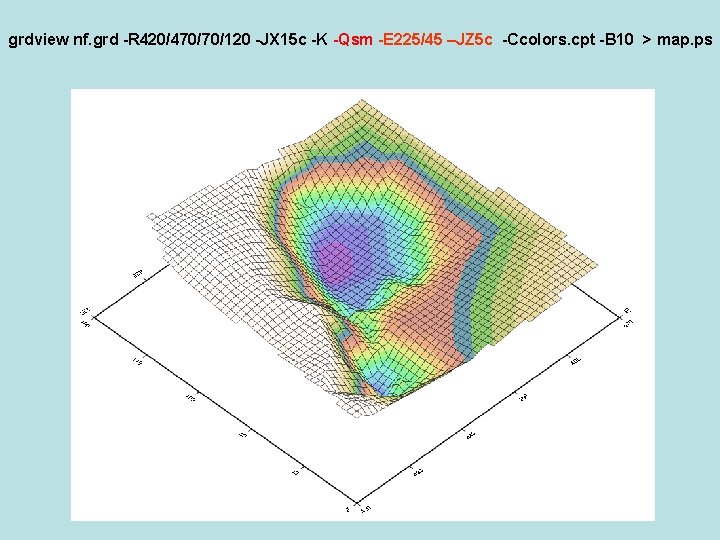

grdview nf. grd -R 420/470/70/120 -JX 15 c -K -Qsm -E 225/45 –JΖ 5 c -Ccolors. cpt -B 10 > map. ps

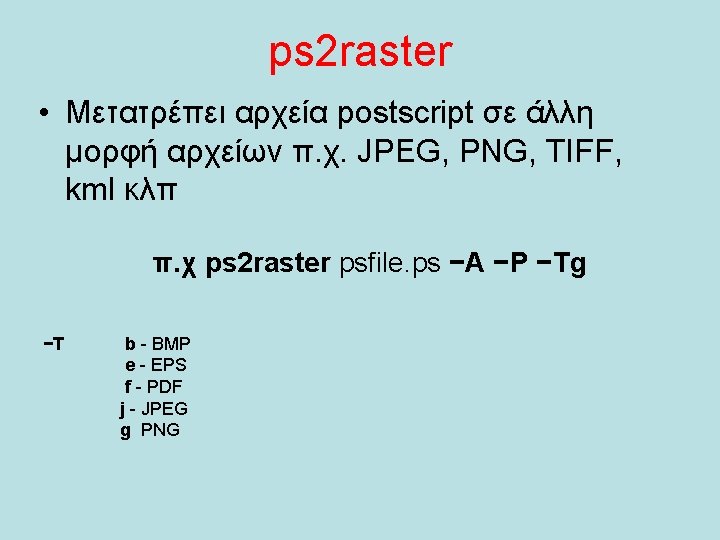

ps 2 raster • Μετατρέπει αρχεία postscript σε άλλη μορφή αρχείων π. χ. JPEG, PNG, TIFF, kml κλπ π. χ ps 2 raster psfile. ps −A −P −Tg −T b - BMP e - EPS f - PDF j - JPEG g PNG

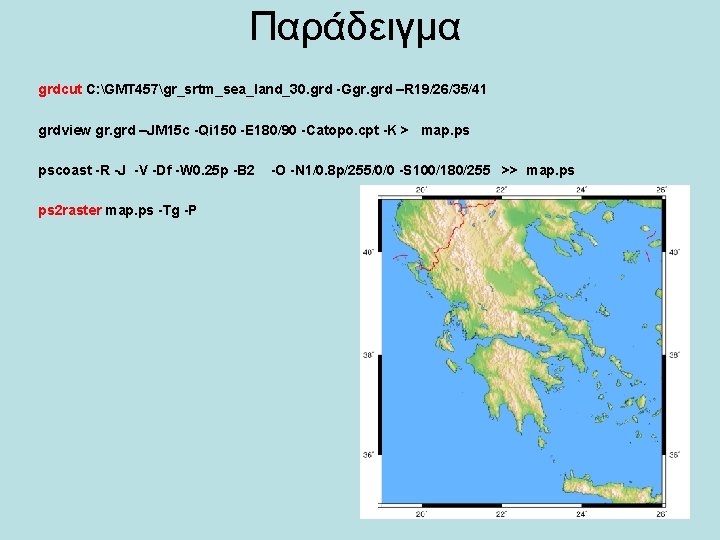

Παράδειγμα grdcut C: GMT 457gr_srtm_sea_land_30. grd -Ggr. grd –R 19/26/35/41 grdview gr. grd –JM 15 c -Qi 150 -E 180/90 -Catopo. cpt -K > map. ps pscoast -R -J -V -Df -W 0. 25 p -B 2 ps 2 raster map. ps -Tg -P -O -N 1/0. 8 p/255/0/0 -S 100/180/255 >> map. ps
