PSA DV 6 Low Pressure Circuit with fuel

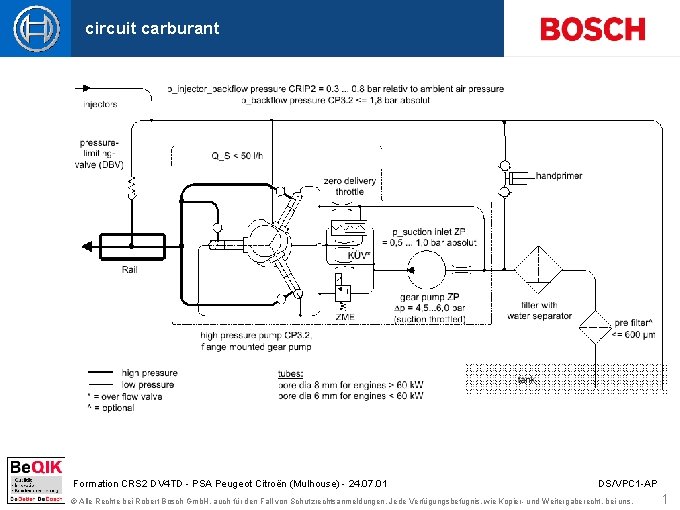

PSA DV 6 : Low Pressure Circuit with fuel circuit carburant lubrificated High Pressure Pump CP 3, ZP 18 Formation CRS 2 DV 4 TD - PSA Peugeot Citroën (Mulhouse) - 24. 07. 01 DS/VPC 1 -AP © Alle Rechte bei Robert Bosch Gmb. H, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 1

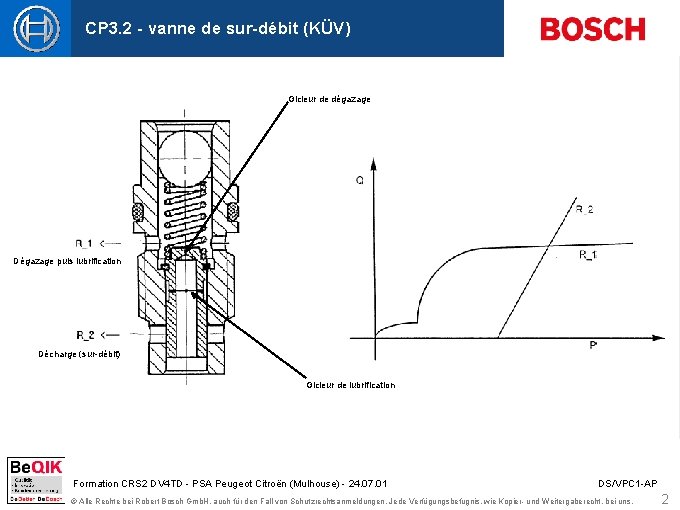

CP 3. 2 - vanne de sur-débit (KÜV) Gicleur de dégazage Dégazage puis lubrification Décharge (sur-débit) Gicleur de lubrification Formation CRS 2 DV 4 TD - PSA Peugeot Citroën (Mulhouse) - 24. 07. 01 DS/VPC 1 -AP © Alle Rechte bei Robert Bosch Gmb. H, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 2

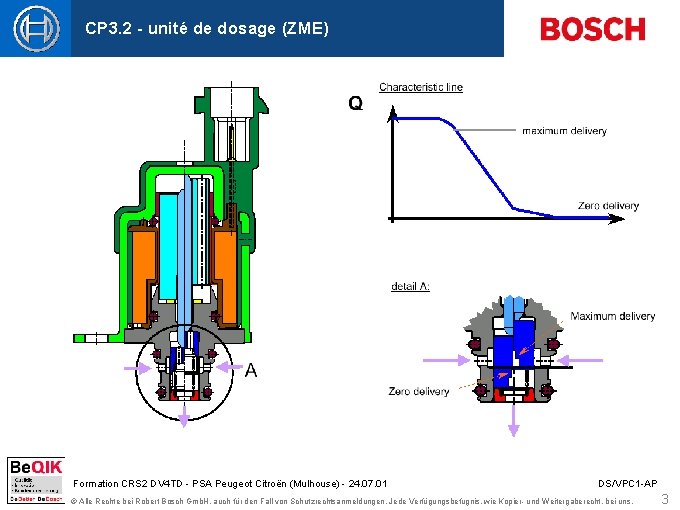

CP 3. 2 - unité de dosage (ZME) Formation CRS 2 DV 4 TD - PSA Peugeot Citroën (Mulhouse) - 24. 07. 01 DS/VPC 1 -AP © Alle Rechte bei Robert Bosch Gmb. H, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 3

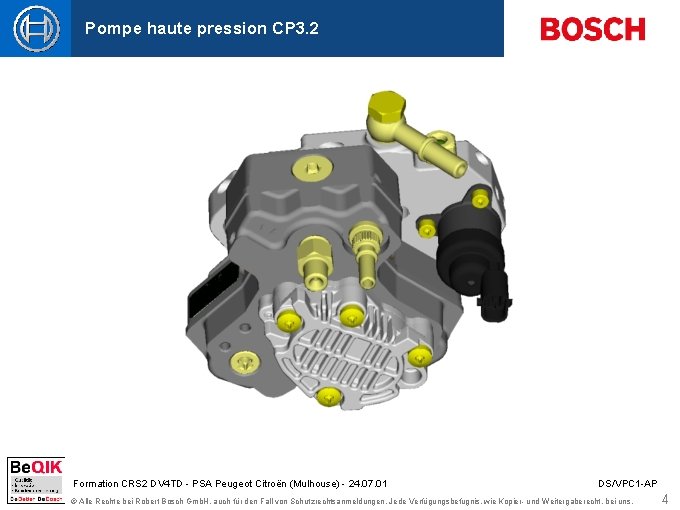

Pompe haute pression CP 3. 2 Formation CRS 2 DV 4 TD - PSA Peugeot Citroën (Mulhouse) - 24. 07. 01 DS/VPC 1 -AP © Alle Rechte bei Robert Bosch Gmb. H, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 4

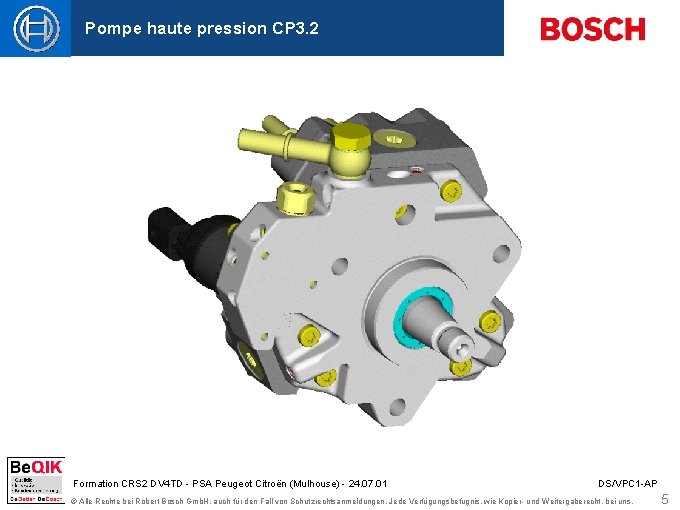

Pompe haute pression CP 3. 2 Formation CRS 2 DV 4 TD - PSA Peugeot Citroën (Mulhouse) - 24. 07. 01 DS/VPC 1 -AP © Alle Rechte bei Robert Bosch Gmb. H, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 5

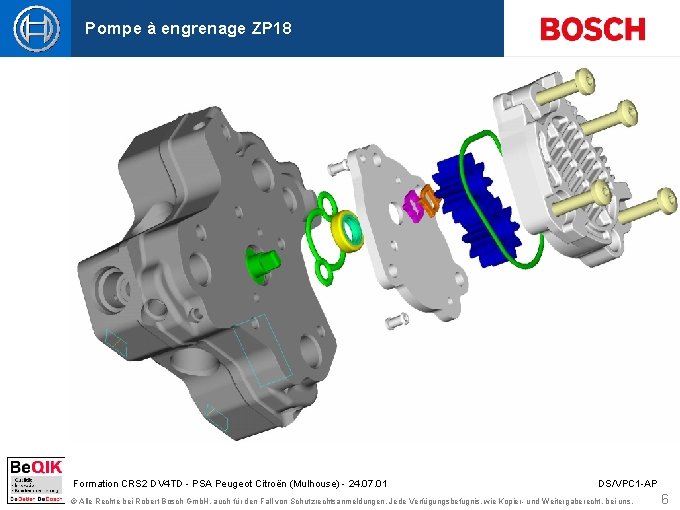

Pompe à engrenage ZP 18 Formation CRS 2 DV 4 TD - PSA Peugeot Citroën (Mulhouse) - 24. 07. 01 DS/VPC 1 -AP © Alle Rechte bei Robert Bosch Gmb. H, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 6

CP 3. 2 - bride Formation CRS 2 DV 4 TD - PSA Peugeot Citroën (Mulhouse) - 24. 07. 01 DS/VPC 1 -AP © Alle Rechte bei Robert Bosch Gmb. H, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 7

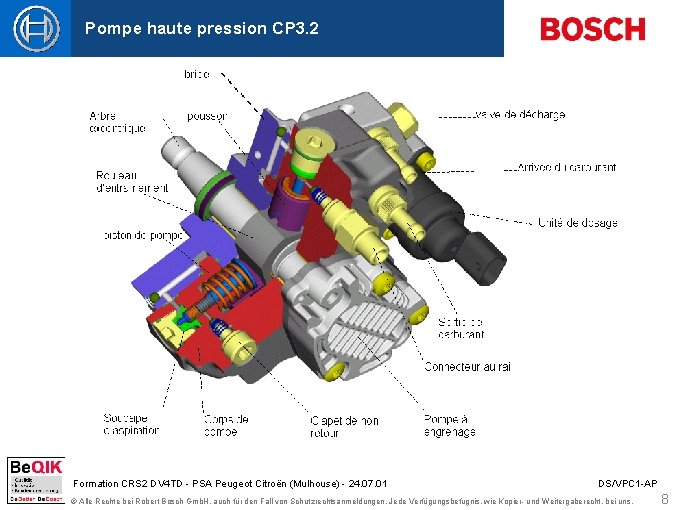

Pompe haute pression CP 3. 2 Formation CRS 2 DV 4 TD - PSA Peugeot Citroën (Mulhouse) - 24. 07. 01 DS/VPC 1 -AP © Alle Rechte bei Robert Bosch Gmb. H, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 8

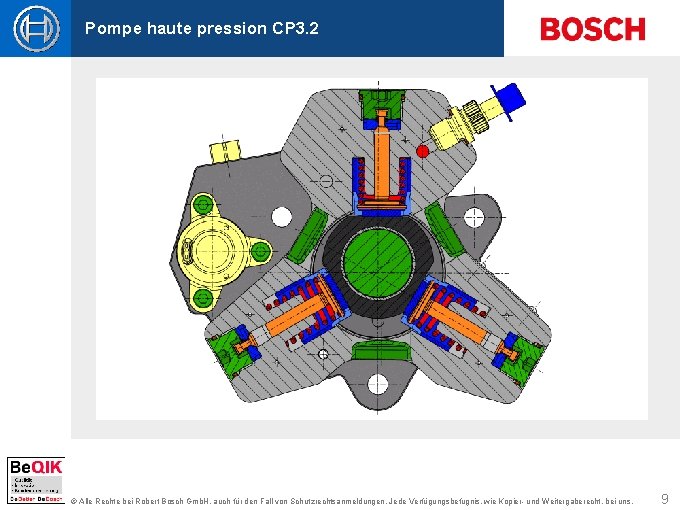

Pompe haute pression CP 3. 2 © Alle Rechte bei Robert Bosch Gmb. H, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 9

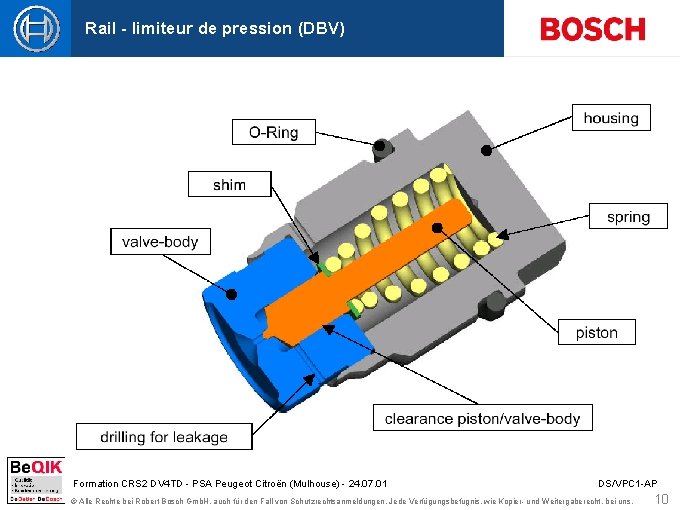

Rail - limiteur de pression (DBV) Formation CRS 2 DV 4 TD - PSA Peugeot Citroën (Mulhouse) - 24. 07. 01 DS/VPC 1 -AP © Alle Rechte bei Robert Bosch Gmb. H, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 10

CP 3 + ZP 18 / Mprop : Avantage / Inconvénients + : ZP 18 (pompe de gavage) intégré à la pompe HP + : Régulation sur la basse pression => Gain énergétique, mieux placé en T° gazoil - : Régulation + sensible qu’avec une CP 1 + DRV Attention : Mprop ouverte au repos => intérêt du limiteur de pression © Alle Rechte bei Robert Bosch Gmb. H, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 11

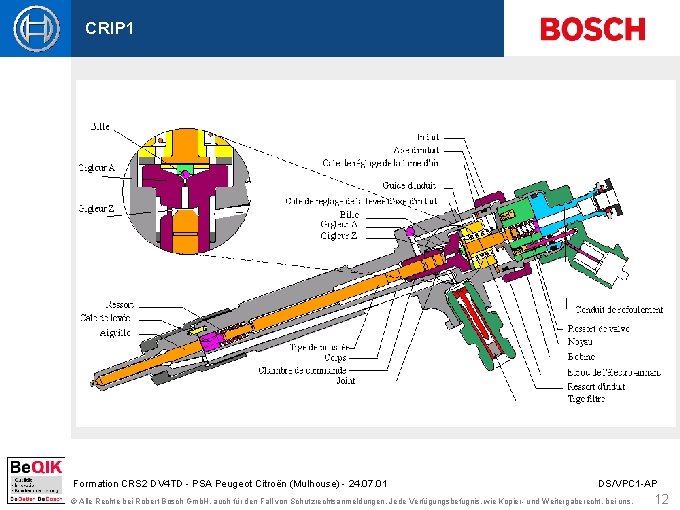

CRIP 1 Formation CRS 2 DV 4 TD - PSA Peugeot Citroën (Mulhouse) - 24. 07. 01 DS/VPC 1 -AP © Alle Rechte bei Robert Bosch Gmb. H, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 12

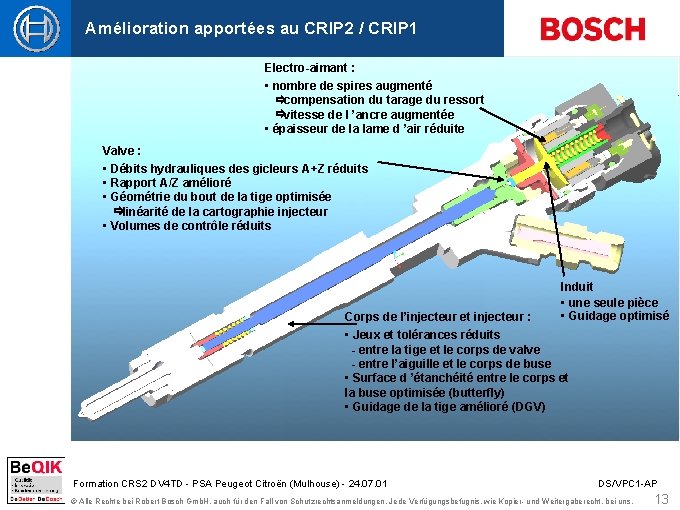

Amélioration apportées au CRIP 2 / CRIP 1 Electro-aimant : • nombre de spires augmenté ðcompensation du tarage du ressort ðvitesse de l ’ancre augmentée • épaisseur de la lame d ’air réduite Valve : • Débits hydrauliques des gicleurs A+Z réduits • Rapport A/Z amélioré • Géométrie du bout de la tige optimisée ðlinéarité de la cartographie injecteur • Volumes de contrôle réduits Induit • une seule pièce • Guidage optimisé Corps de l’injecteur et injecteur : • Jeux et tolérances réduits - entre la tige et le corps de valve - entre l’aiguille et le corps de buse • Surface d ’étanchéité entre le corps et la buse optimisée (butterfly) • Guidage de la tige amélioré (DGV) Formation CRS 2 DV 4 TD - PSA Peugeot Citroën (Mulhouse) - 24. 07. 01 DS/VPC 1 -AP © Alle Rechte bei Robert Bosch Gmb. H, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 13

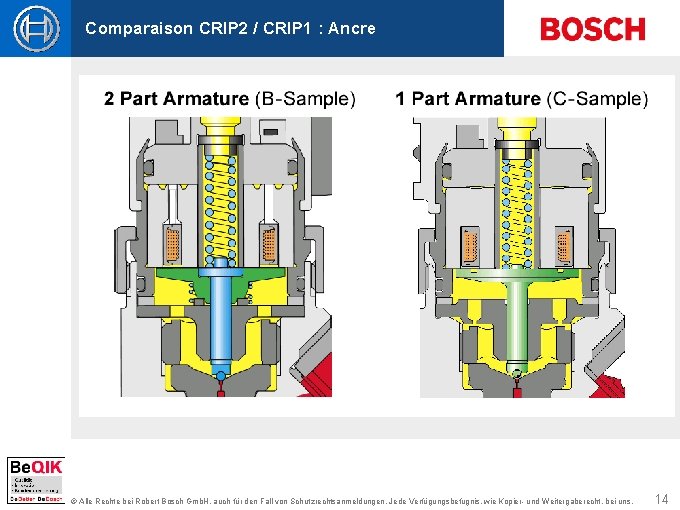

Comparaison CRIP 2 / CRIP 1 : Ancre © Alle Rechte bei Robert Bosch Gmb. H, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 14

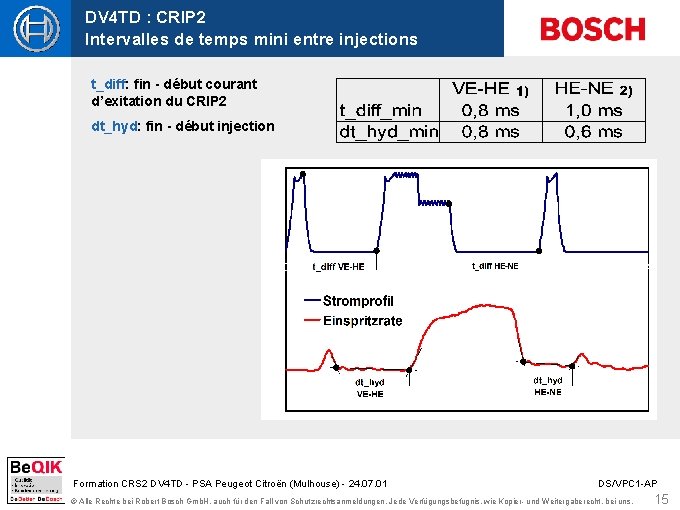

DV 4 TD : CRIP 2 Intervalles de temps mini entre injections t_diff: fin - début courant d’exitation du CRIP 2 dt_hyd: fin - début injection Formation CRS 2 DV 4 TD - PSA Peugeot Citroën (Mulhouse) - 24. 07. 01 DS/VPC 1 -AP © Alle Rechte bei Robert Bosch Gmb. H, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 15

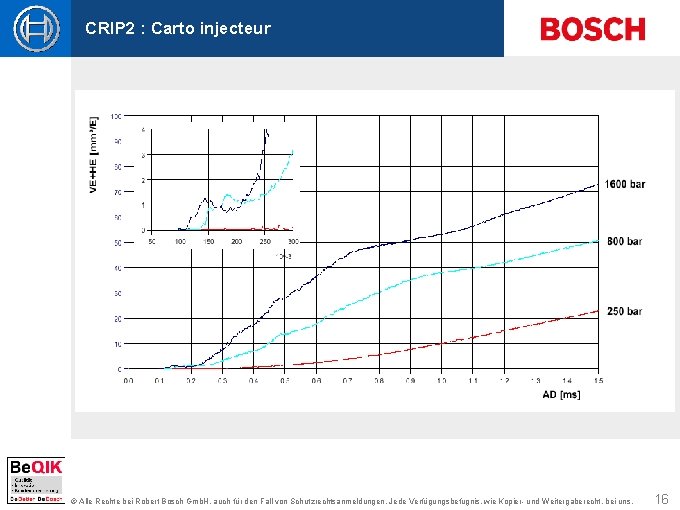

CRIP 2 : Carto injecteur © Alle Rechte bei Robert Bosch Gmb. H, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 16

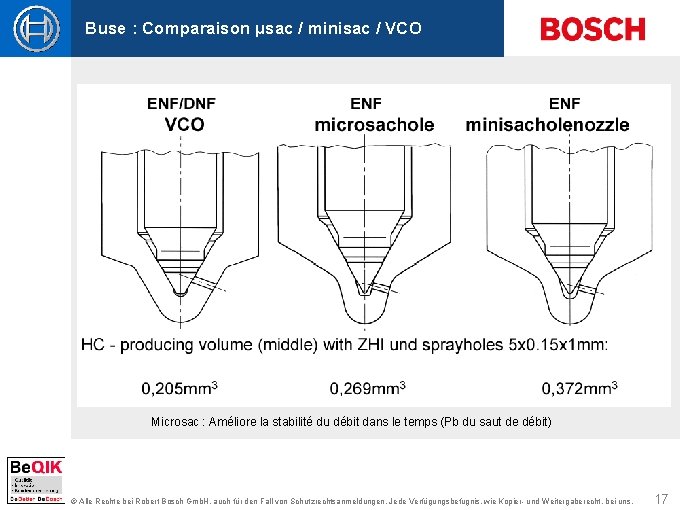

Buse : Comparaison µsac / minisac / VCO Microsac : Améliore la stabilité du débit dans le temps (Pb du saut de débit) © Alle Rechte bei Robert Bosch Gmb. H, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 17

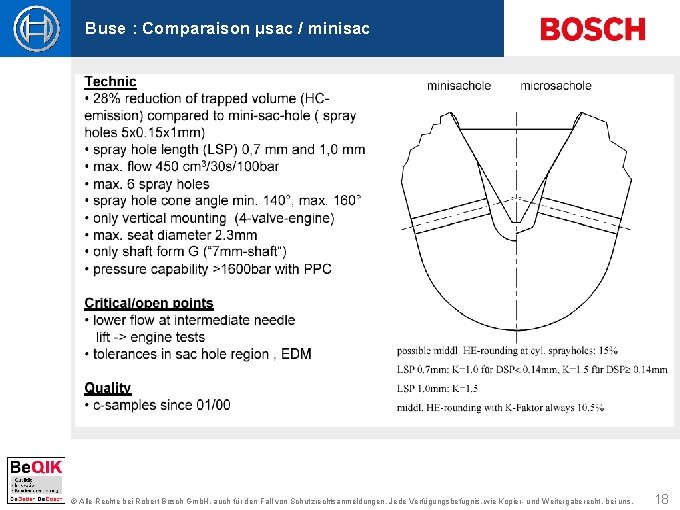

Buse : Comparaison µsac / minisac © Alle Rechte bei Robert Bosch Gmb. H, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 18

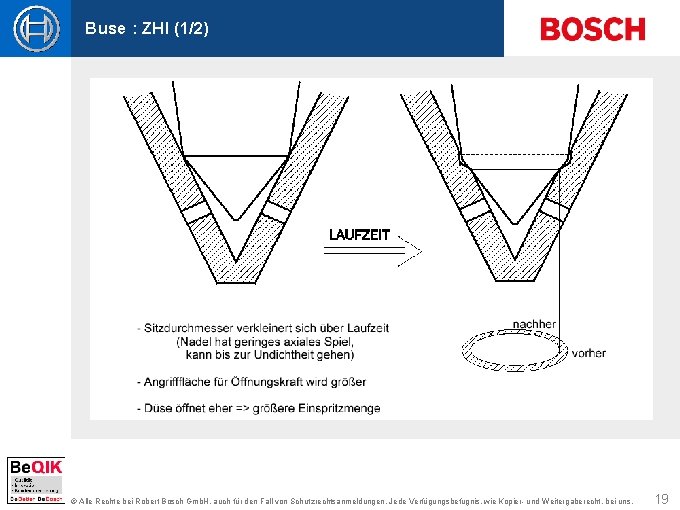

Buse : ZHI (1/2) © Alle Rechte bei Robert Bosch Gmb. H, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 19

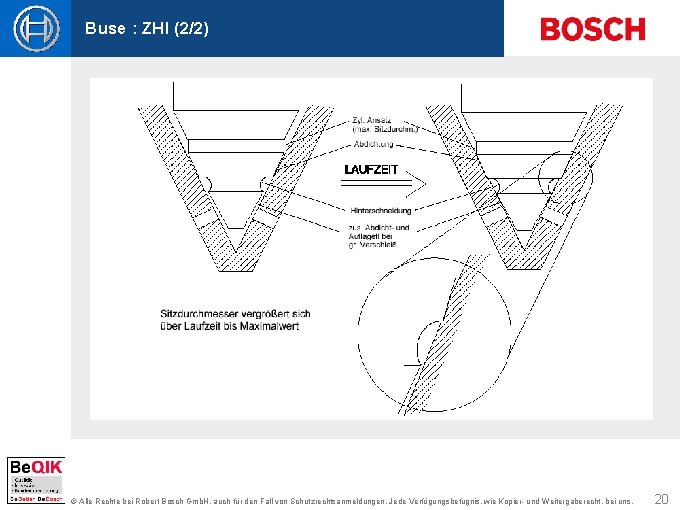

Buse : ZHI (2/2) © Alle Rechte bei Robert Bosch Gmb. H, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 20
