PRZYDOMOWE OCZYSZCZALNIE ŚCIEKÓW 2009

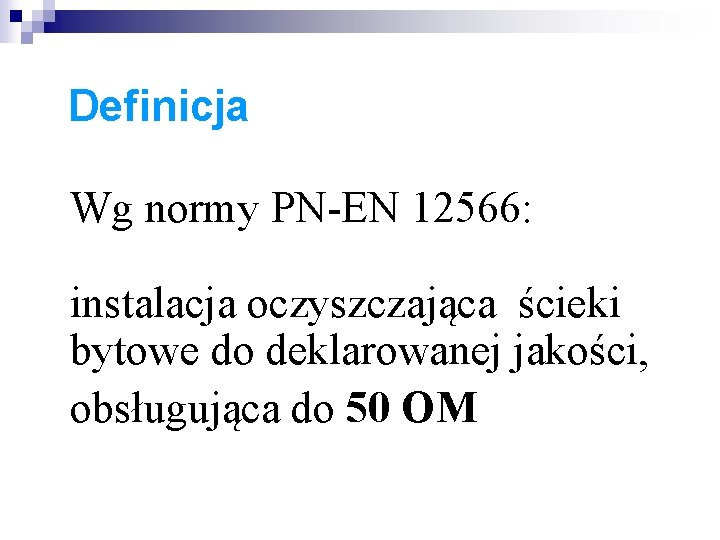

Definicja Wg normy PN-EN 12566: instalacja oczyszczająca ścieki bytowe do deklarowanej jakości, obsługująca do 50 OM
Schematy przydomowych oczyszczalni ścieków, wchodzących w zakres normy PN-EN 12566 B 1 lub 4 A B 2 C D lub E 5 B 1 lub 4 A C lub B D 7 E 6 7 E D lub E lub 3 A D 7 E Części normy: 1 - prefabrykowany osadnik gnilny (część 1) 2 - system infiltracji do gruntu (część 2 – w przygotowaniu) 3 - kontenerowa lub montowana na miejscu domowa oczyszczalnia ścieków (część 3) 4 - osadnik gnilny budowany na miejscu z elementów prefabrykowanych (część 4 – w przygotowaniu) 5 - system filtracyjny, oczyszczający ścieki wstępnie oczyszczone (część 5 – w przygotowaniu) 6 - prefabrykowane urządzenie do oczyszczania odpływu z osadników gnilnych (część 6 – w przygotowaniu) 7 - prefabrykowane urządzenie stanowiące trzeci stopień oczyszczania (część 7 – w przygotowaniu) A - ścieki bytowe (surowe) B - ścieki wstępnie oczyszczone C - infiltracja do gruntu D - ścieki oczyszczone po drugim stopniu oczyszczania E - ścieki oczyszczone po trzecim stopniu oczyszczania

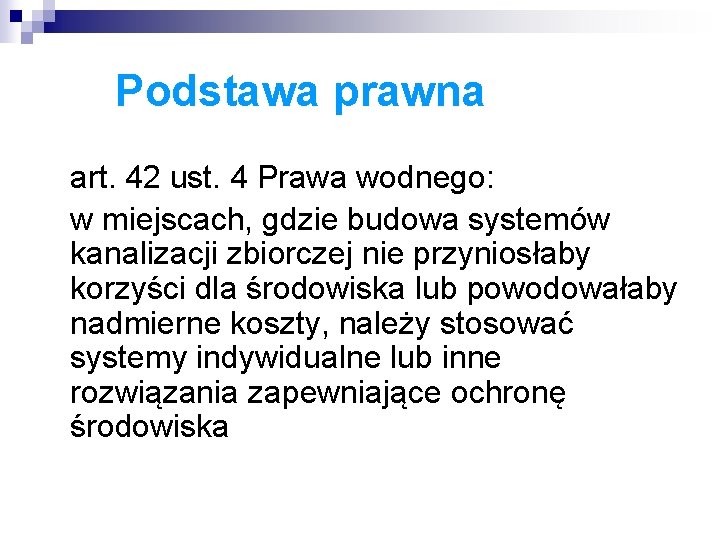

Podstawa prawna art. 42 ust. 4 Prawa wodnego: w miejscach, gdzie budowa systemów kanalizacji zbiorczej nie przyniosłaby korzyści dla środowiska lub powodowałaby nadmierne koszty, należy stosować systemy indywidualne lub inne rozwiązania zapewniające ochronę środowiska
Wymagania dla jakości ścieków pochodzących z własnego gospodarstwa domowego, odprowadzanych do gruntu BZT 5 Zaw. og. OG OG

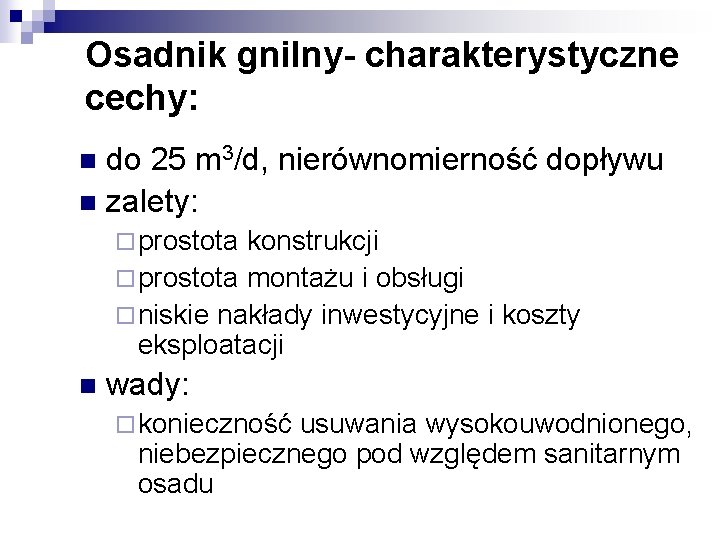

Osadnik gnilny- charakterystyczne cechy: do 25 m 3/d, nierównomierność dopływu n zalety: n ¨ prostota konstrukcji ¨ prostota montażu i obsługi ¨ niskie nakłady inwestycyjne i koszty eksploatacji n wady: ¨ konieczność usuwania wysokouwodnionego, niebezpiecznego pod względem sanitarnym osadu

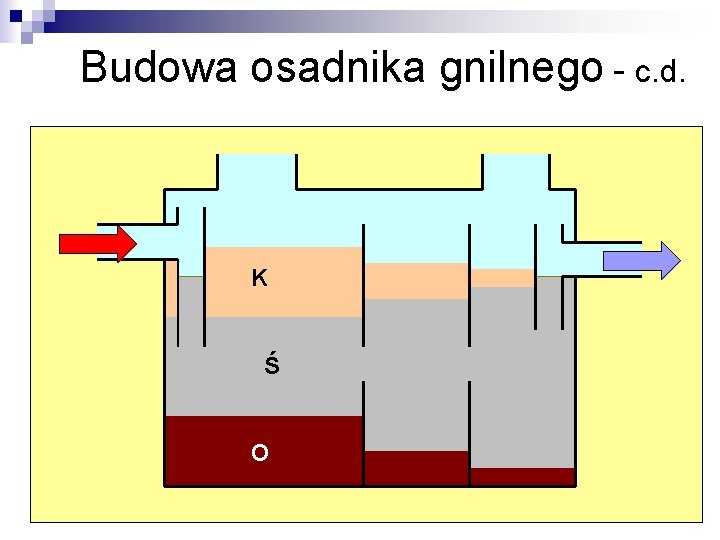

Budowa osadnika gnilnego - c. d. K Ś O
Budowa osadnika gnilnego materiał: beton, żelbet, cegła, PEHD, żywica zbrojona włóknem szklanym i inne, n kształt: najczęściej prostopadłościan n przegrody lub 2 -3 komory n różnica poziomów wlotu i wylotu 5 -10 cm n zabezpieczenie wlotu i wylotu n przestrzeń powietrzna n szczelność n
Zasady projektowania - c. d: kryteria wymiarowania: ¨ pojemność części osadowej: ¨ minimalna 60 -135 dm 3/Ma pojemność strefy klarowania: Qdmax x 1 d ¨ wysokość strefy klarowania: 20 -40 cm ¨ pojemność zajęta przez kożuch: 20 -45 dm 3/Ma ¨ wysokość części powietrznej: 30 cm ¨ głębokość ścieków w pierwszej komorze: 100 -350 cm ¨ pojemność ściekowa: 0, 2 -1, 6 m 3/M (min. 2, 0 lub 3, 0 m 3)

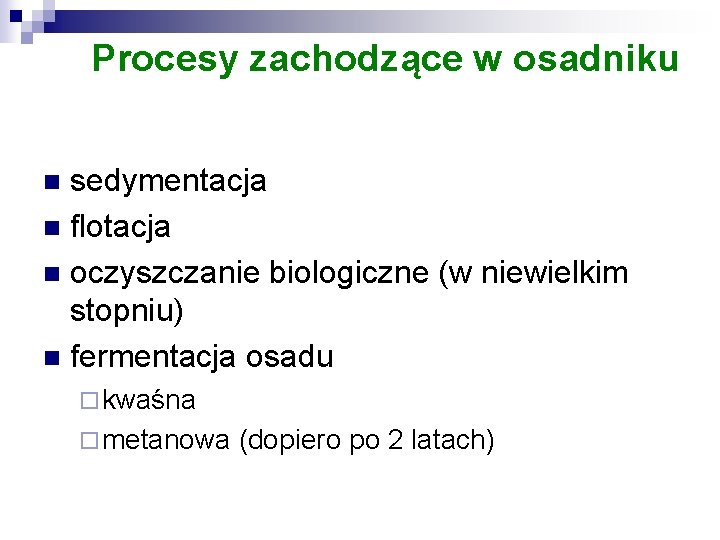

Procesy zachodzące w osadniku sedymentacja n flotacja n oczyszczanie biologiczne (w niewielkim stopniu) n fermentacja osadu n ¨ kwaśna ¨ metanowa (dopiero po 2 latach)

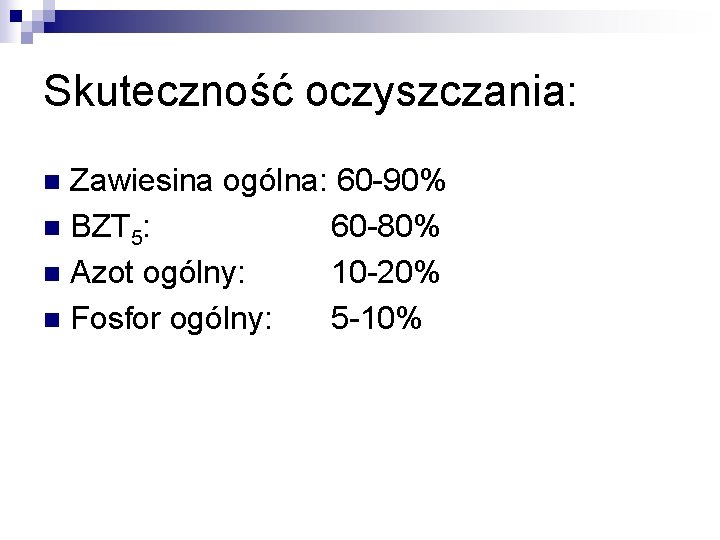

Skuteczność oczyszczania: Zawiesina ogólna: 60 -90% n BZT 5: 60 -80% n Azot ogólny: 10 -20% n Fosfor ogólny: 5 -10% n

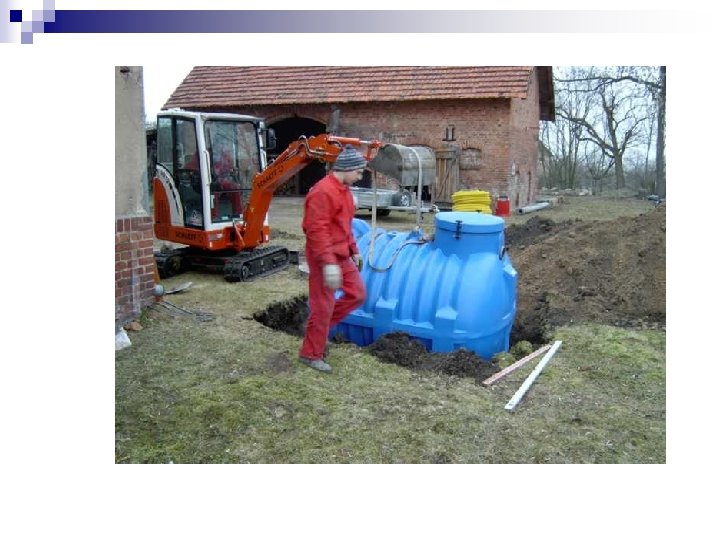

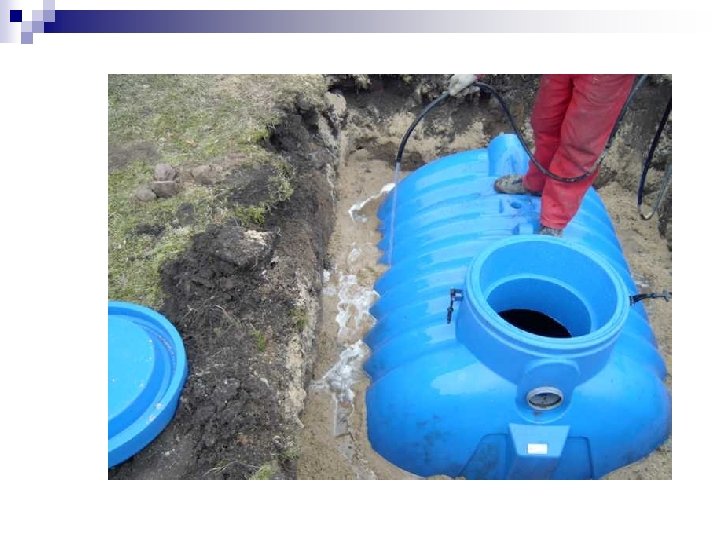

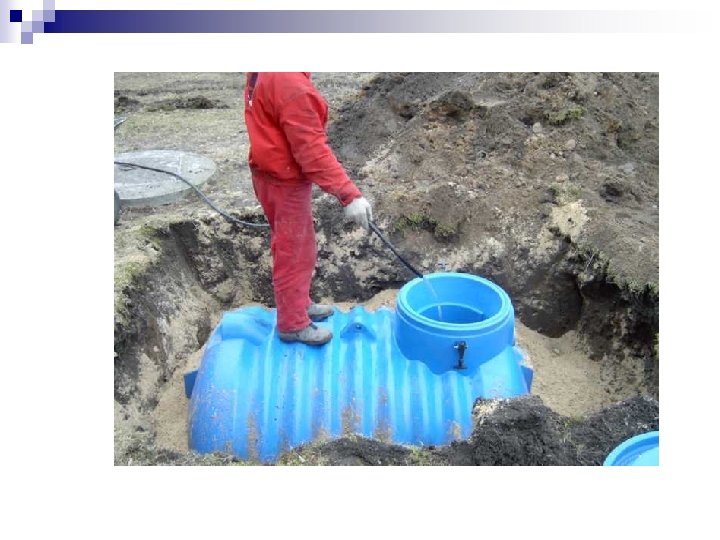

Montaż: przykrycie gruntem rodzimym min. 20 cm (100 cm) n PE – napełnianie wodą, także przy opróżnianiu (nie dotyczy SPIRO) n dla cieńkościennych – chudy beton 15 cm n wysoki poziom wód gruntowych – dociążanie płytami betonowymi n

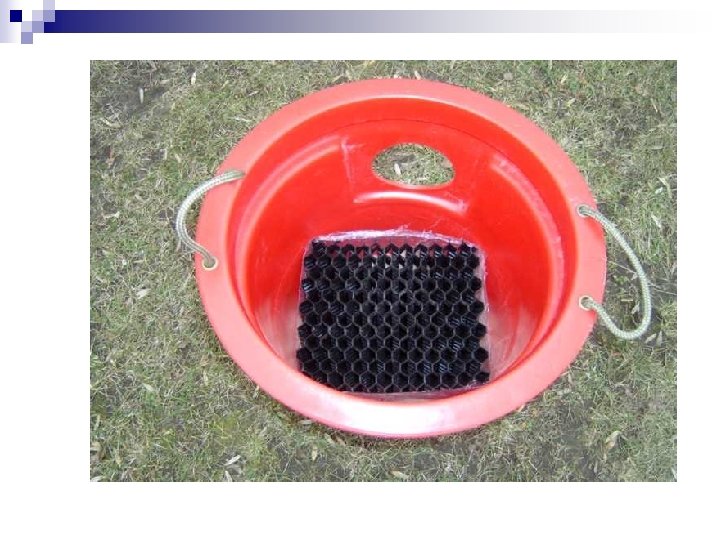

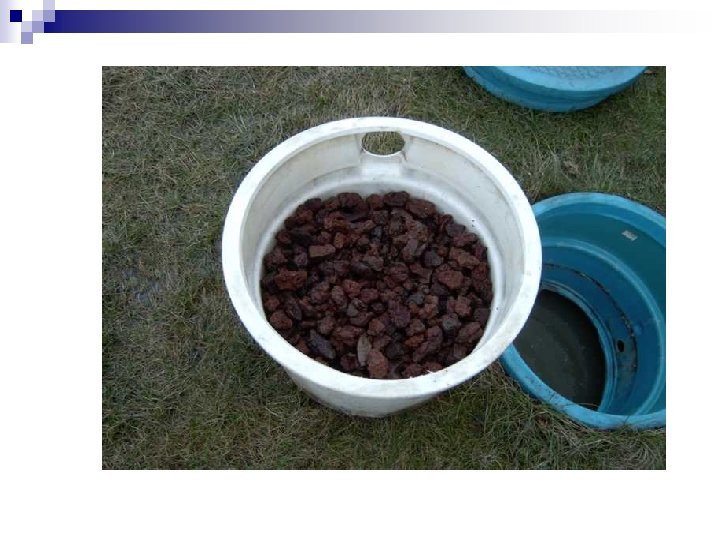

Zasady eksploatacji n n n Przy wprowadzaniu ścieków do gruntu – zawiesina poniżej 50 g/m 3 Opróżnianie (usuwanie osadu) Obciążenie od strony powierzchni Czyszczenie filtra (wskaźnika zamulenia) Zapewnienie wentylacji Nie wolno wchodzić do osadnika, prace zawsze przy asekuracji drugiej osoby (NH 3, H 2 S)

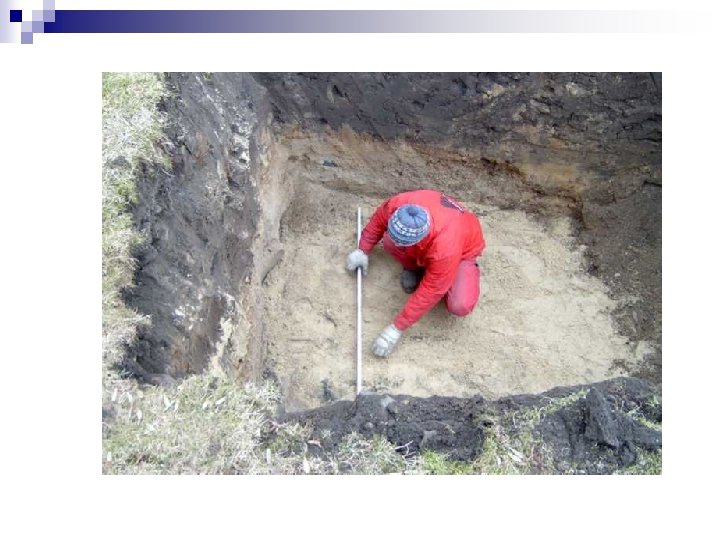

Ocena przydatności terenów do podziemnego rozsączania ścieków. Test przesiąkliwości (perkolacyjny) gruntu
Przekrój pionowy otworu do testu perkolacyjnego wg CUGW (1971) 12, 5 L 30 cm
Wyniki testu perkolacyjnego n < 2 min: klasa A – żwiry n 2 -18 min: klasa B – piaski n 18 -180 min: klasa C – piaski drobne i gliniaste n > 180 min: klasa D – gliny, iły
Orientacyjne wartości współczynnika filtracji k [m/d] rumosze, żwiry, pospółki, piaski grube: > 100 m/d n piaski średnie: 10 -100 m/d n piaski drobne: 1 -10 m/d n piaski pylaste i gliniaste: 0, 1 -1 m/d n gliny piaszczyste: 0, 001 -0, 1 m/d n iły, margle ilaste: < 0, 001 m/d n
Dopuszczalne obciążenie gruntu ściekami oczyszczonymi w OG (Laak, 1986) qdop = Qdmax/Ainf [cm/d] k – współczynnik filtracji [cm/s]
Powierzchnia infiltracji L h Ainf = (B + 2 h)L B

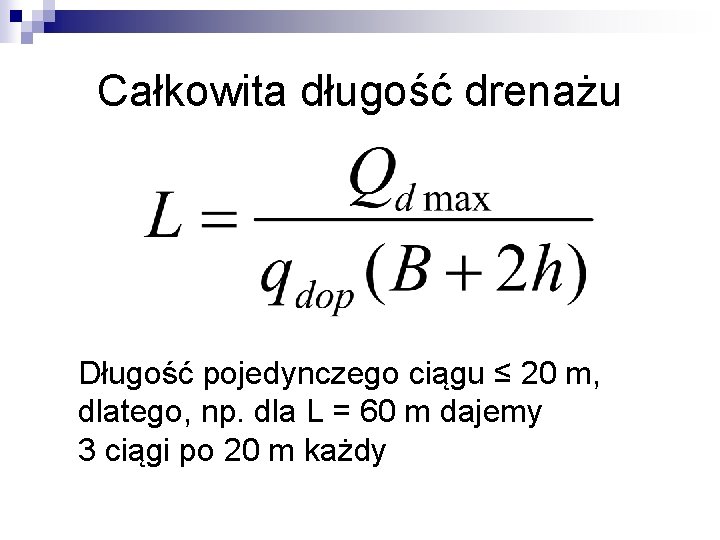

Całkowita długość drenażu Długość pojedynczego ciągu ≤ 20 m, dlatego, np. dla L = 60 m dajemy 3 ciągi po 20 m każdy
Ogólne zasady układania drenażu

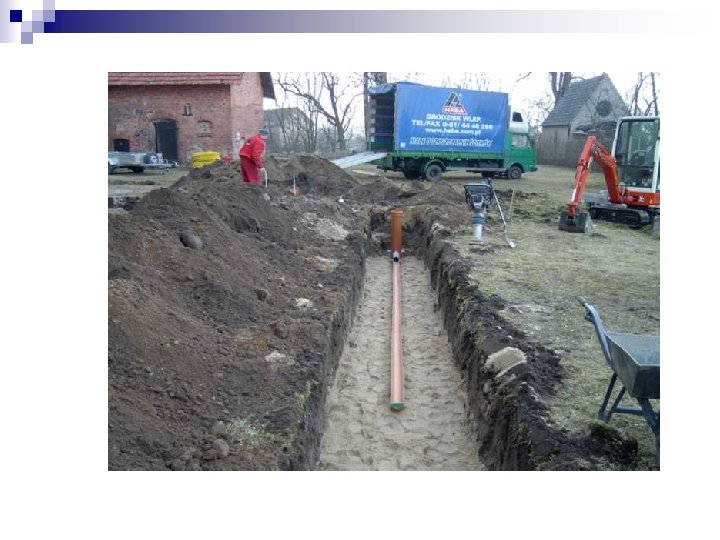

System firmy HABA
Minimalna odległość poziomu wprowadzania ścieków od maksymalnego poziomu zwierciadła wody gruntowej min 1, 5 m MAX
30 (70 ) Wymagane, minimalne odległości [m] związane z usytuowaniem przydomowej oczyszczalni ścieków

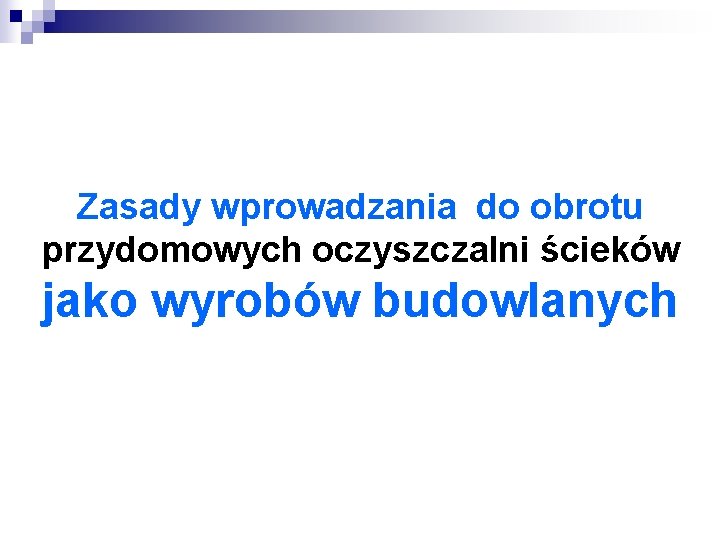

Zasady wprowadzania do obrotu przydomowych oczyszczalni ścieków jako wyrobów budowlanych

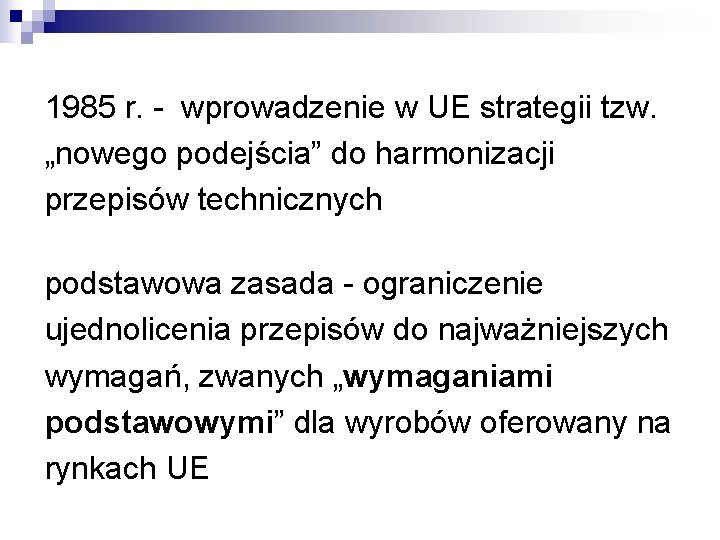

1985 r. - wprowadzenie w UE strategii tzw. „nowego podejścia” do harmonizacji przepisów technicznych podstawowa zasada - ograniczenie ujednolicenia przepisów do najważniejszych wymagań, zwanych „wymaganiami podstawowymi” dla wyrobów oferowany na rynkach UE
Od 1988 r. obowiązuje dyrektywa 89/106/EWG „Wyroby budowlane”, zgodna ze strategią „nowego podejścia”.
Uwarunkowania prawne Dyrektywa 89/106/EWG o wyrobach budowlanych, tak jak każda unijna dyrektywa, nie obowiązuje w państwach członkowskich bezpośrednio, lecz wymaga przeniesienia jej postanowień do prawodawstw krajowych. W Polsce nastąpiło to przede wszystkim poprzez ustawę z dnia 16 kwietnia 2004 r. o wyrobach budowlanych. n
Normy zharmonizowane z dyrektywą 89/106/EWG (Wyroby budowlane) stan akt. XI 2009

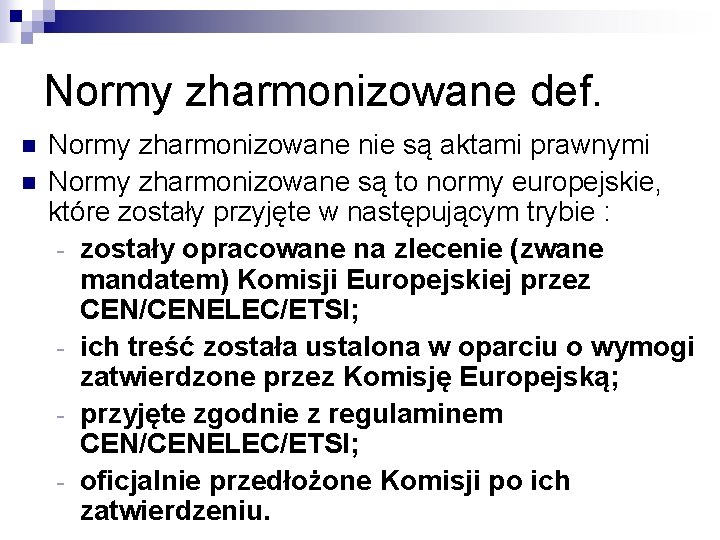

Normy zharmonizowane def. n n Normy zharmonizowane nie są aktami prawnymi Normy zharmonizowane są to normy europejskie, które zostały przyjęte w następującym trybie : - zostały opracowane na zlecenie (zwane mandatem) Komisji Europejskiej przez CEN/CENELEC/ETSI; - ich treść została ustalona w oparciu o wymogi zatwierdzone przez Komisję Europejską; - przyjęte zgodnie z regulaminem CEN/CENELEC/ETSI; - oficjalnie przedłożone Komisji po ich zatwierdzeniu.
Normy zharmonizowane n Normy zharmonizowane (są wyjątki) cieszą się szczególnym przywilejem domniemania zgodności z zasadniczymi wymaganiami dyrektywy. n Z tego względu numery norm krajowych wdrażających normy zharmonizowane, wraz z wyraźnym zaznaczeniem związku z odpowiednimi przepisami prawa (dyrektywami), muszą być oficjalnie publikowane przez państwo członkowskie, gdyż stanowi to element prawa. n Domniemanie zgodności powzięte na podstawie zadeklarowania zastosowania normy zharmonizowanej może być obalone jedynie przez wykazanie niezgodności.

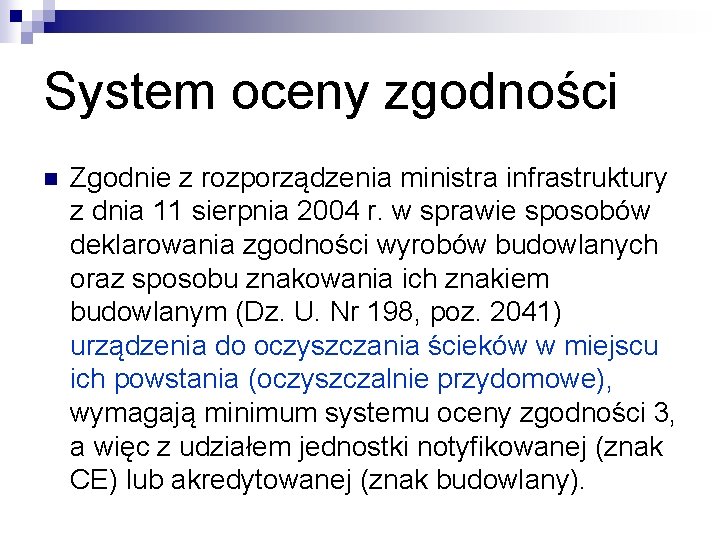

System oceny zgodności n Zgodnie z rozporządzenia ministra infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198, poz. 2041) urządzenia do oczyszczania ścieków w miejscu ich powstania (oczyszczalnie przydomowe), wymagają minimum systemu oceny zgodności 3, a więc z udziałem jednostki notyfikowanej (znak CE) lub akredytowanej (znak budowlany).
Systemy oceny zgodności 1 -4 n System 3 — deklarowanie zgodności wyrobu przez producenta na podstawie: n a) wstępnego badania typu prowadzonego przez akredytowane laboratorium, n b) zakładowej kontroli produkcji;
Normy zharmonizowane mogą być stosowane pod następującymi warunkami: gdy ich tytuły i numery zostały opublikowane w Oficjalnym Dzienniku Unii Europejskiej; n gdy przynajmniej jedno państwo członkowskie Unii Europejskie przeniosło je do zbioru norm krajowych. n

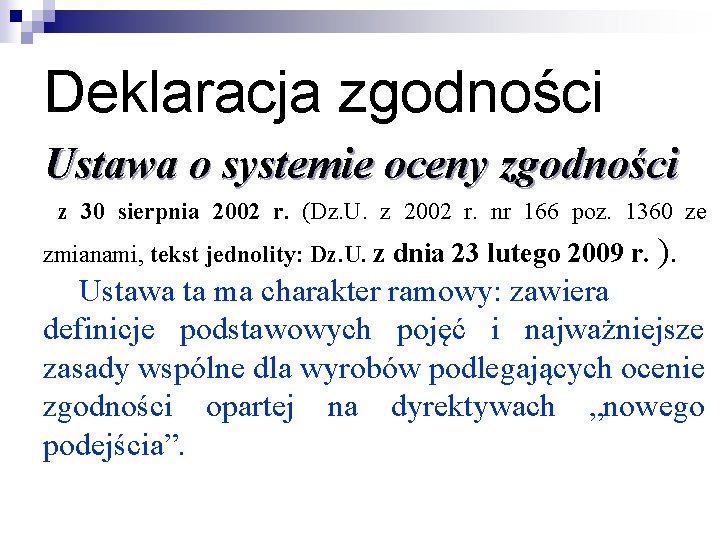

Deklaracja zgodności Ustawa o systemie oceny zgodności z 30 sierpnia 2002 r. (Dz. U. z 2002 r. nr 166 poz. 1360 ze zmianami, tekst jednolity: Dz. U. z dnia 23 lutego 2009 r. ). Ustawa ta ma charakter ramowy: zawiera definicje podstawowych pojęć i najważniejsze zasady wspólne dla wyrobów podlegających ocenie zgodności opartej na dyrektywach „nowego podejścia”.

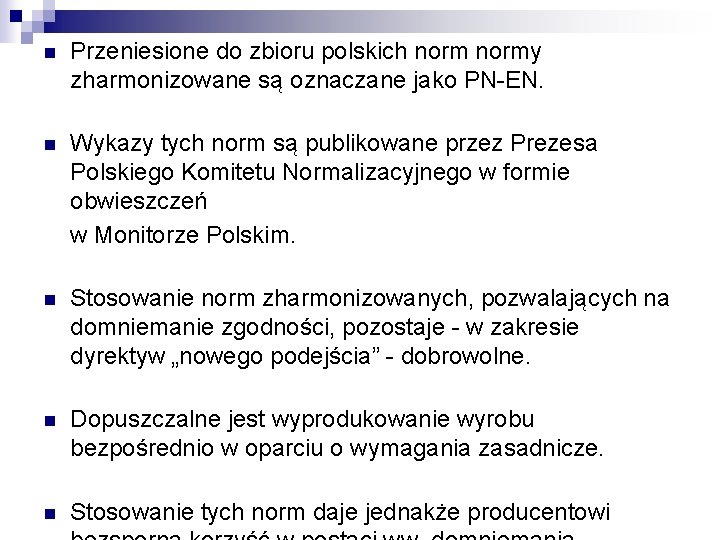

n Przeniesione do zbioru polskich normy zharmonizowane są oznaczane jako PN-EN. Wykazy tych norm są publikowane przez Prezesa Polskiego Komitetu Normalizacyjnego w formie obwieszczeń w Monitorze Polskim. n n Stosowanie norm zharmonizowanych, pozwalających na domniemanie zgodności, pozostaje - w zakresie dyrektyw „nowego podejścia” - dobrowolne. n Dopuszczalne jest wyprodukowanie wyrobu bezpośrednio w oparciu o wymagania zasadnicze. n Stosowanie tych norm daje jednakże producentowi
Definicja wyrobu budowlanego n rzecz ruchoma, bez względu na stopień jej przetworzenia, przeznaczona do obrotu, wytworzona w celu zastosowania w sposób trwały w obiekcie budowlanym, wprowadzana do obrotu jako wyrób pojedynczy lub jako zestaw wyrobów do stosowania we wzajemnym połączeniu, stanowiącym integralną całość użytkową i mającym wpływ na spełnienie wymagań zasadniczych.

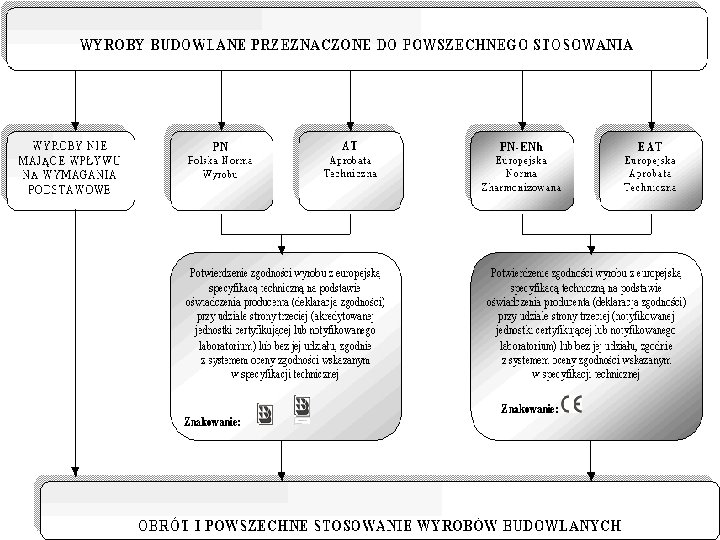

W Polsce funkcjonują dwa równoległe systemy dopuszczania wyrobów budowlanych do obrotu i powszechnego stosowania w budownictwie: - system europejski (oznaczanie wyrobów znakowaniem CE), - system krajowy (oznaczanie wyrobów znakiem budowlanym).
Wzór znaku zgodności CE
Wzór znaku budowlanego
Wymagania zasadnicze bezpieczeństwo konstrukcji (nośność i stateczność), n bezpieczeństwo pożarowe, n bezpieczeństwo użytkowania, n odpowiednie warunki higieniczne i zdrowotne oraz ochrony środowiska, n ochrona przed hałasem i drganiami, n oszczędność energii i odpowiednia izolacyjność cieplna przegród. n
Zharmonizowane normy powinny zawierać kodyfikację : umożliwiającą utrzymanie się na rynku wyrobów budowlanych, n spełniającą wymagania zasadnicze w odniesieniu do wyrobów produkowanych i stosowanych legalnie, n zgodną z tradycją techniczną, n uzasadnioną warunkami klimatycznymi, lub innymi warunkami lokalnymi. n

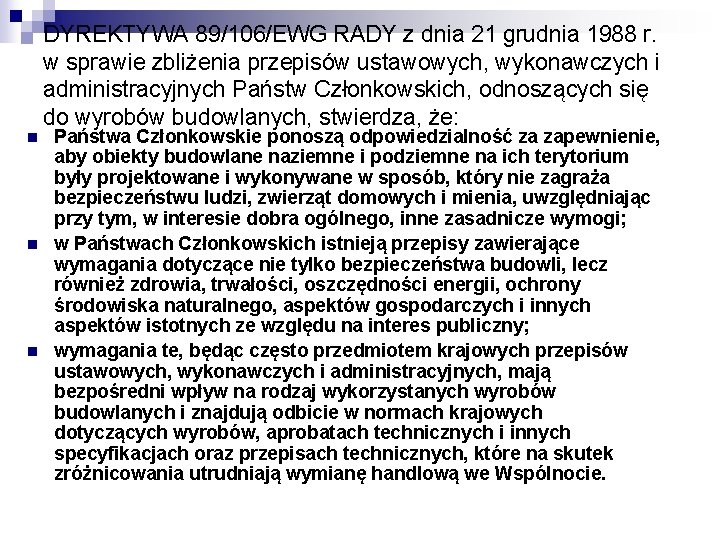

n n n DYREKTYWA 89/106/EWG RADY z dnia 21 grudnia 1988 r. w sprawie zbliżenia przepisów ustawowych, wykonawczych i administracyjnych Państw Członkowskich, odnoszących się do wyrobów budowlanych, stwierdza, że: Państwa Członkowskie ponoszą odpowiedzialność za zapewnienie, aby obiekty budowlane naziemne i podziemne na ich terytorium były projektowane i wykonywane w sposób, który nie zagraża bezpieczeństwu ludzi, zwierząt domowych i mienia, uwzględniając przy tym, w interesie dobra ogólnego, inne zasadnicze wymogi; w Państwach Członkowskich istnieją przepisy zawierające wymagania dotyczące nie tylko bezpieczeństwa budowli, lecz również zdrowia, trwałości, oszczędności energii, ochrony środowiska naturalnego, aspektów gospodarczych i innych aspektów istotnych ze względu na interes publiczny; wymagania te, będąc często przedmiotem krajowych przepisów ustawowych, wykonawczych i administracyjnych, mają bezpośredni wpływ na rodzaj wykorzystanych wyrobów budowlanych i znajdują odbicie w normach krajowych dotyczących wyrobów, aprobatach technicznych i innych specyfikacjach oraz przepisach technicznych, które na skutek zróżnicowania utrudniają wymianę handlową we Wspólnocie.

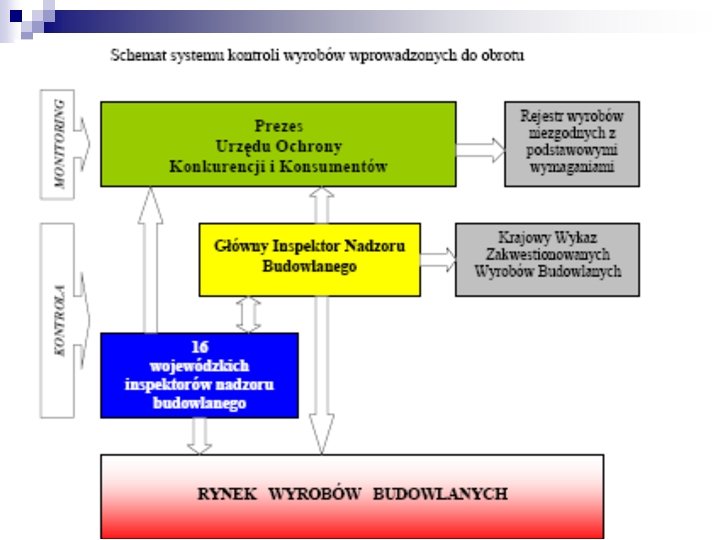

Zgodnie z ustawą z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92, poz. 881) oraz ustawy z dnia 30 sierpnia 2002 r. o systemie oceny zgodności (Dz. U. z 2004 r. Nr 204, poz. 2087 z późn. zm. ) n Organami właściwymi nadzoru budowlanego, są: ¨ Wojewódzki Inspektor Nadzoru Budowlanego; ¨ Główny Inspektor Nadzoru Budowlanego. n Do podstawowych obowiązków właściwych organów należą (art. 12 ustawy o wyrobach budowlanych): ¨ kontrola wprowadzonych do obrotu wyrobów budowlanych; ¨ prowadzenie postępowań administracyjnych; ¨ wykonywanie zadań (ocena zgodności).
PRZYKŁADY POLSKICH NORM (PN-EN) WPROWADZAJĄCYCH EUROPEJSKIE NORMY ZHARMONIZOWANE Z DYREKTYWĄ 89/106/EWG Końcowa data okresu przejściowego
Sformułowane w dyrektywie 89/106/EWG wymagania zasadnicze stanowią punkt wyjścia przy powstawaniu specyfikacji technicznych (ustaleń technicznych) zharmonizowanych z tą dyrektywą. Specyfikacje techniczne to: n normy projektowania i wykonania konstrukcji budowlanych (eurokody), n normy na wyroby budowlane (h. EN), n normy dotyczące badań i klasyfikacji wyrobów budowlanych, n europejskie aprobaty techniczne (EAT).
Dyrektywa ustala też określone procedury wprowadzania wyrobów budowlanych na wspólny rynek Unii Europejskiej. Są one oparte na następujących zasadach: n n wyroby budowlane, wprowadzane na rynek UE muszą spełniać wymagania zasadnicze, wymagania szczegółowe dla wyrobów budowlanych nie są określone w samej dyrektywie, ale w zharmonizowanych specyfikacjach technicznych (normach), aprobata techniczna (EAT) jest pozytywną oceną techniczną przydatności wyrobu do zamierzonego stosowania deklaracja zgodności wyrobu dokonana przez producenta

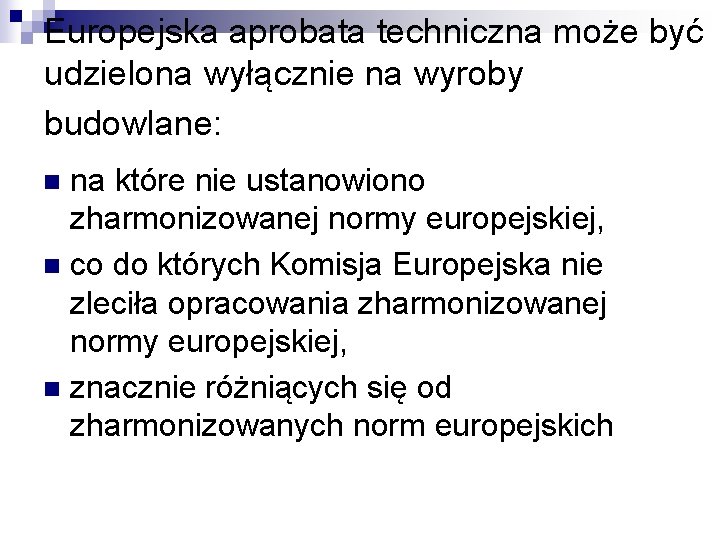

Europejska aprobata techniczna może być udzielona wyłącznie na wyroby budowlane: na które nie ustanowiono zharmonizowanej normy europejskiej, n co do których Komisja Europejska nie zleciła opracowania zharmonizowanej normy europejskiej, n znacznie różniących się od zharmonizowanych norm europejskich n
Kary do 100 000 zł. za: • • wprowadzenie do obrotu wyrobu niezgodnego z zasadniczymi wymaganiami, umieszczenie oznakowanie CE na wyrobie, który nie spełnia zasadniczych wymagań albo dla którego producent lub jego upoważniony przedstawiciel nie wystawił deklaracji zgodności, umieszczenie na wyrobie znaku podobnego do oznakowania CE, mogącego wprowadzić w błąd nabywcę i użytkownika tego wyrobu, wprowadzenie do obrotu wyrobu podlegającego oznakowaniu CE, a nieoznakowanego takim oznakowaniem

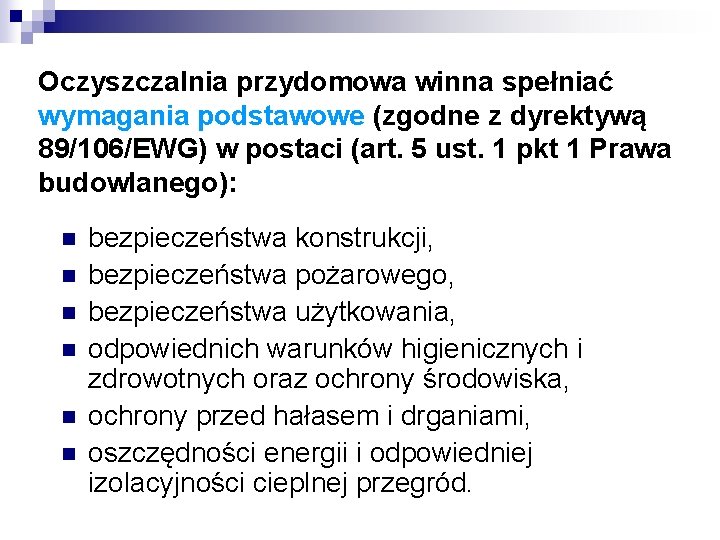

Oczyszczalnia przydomowa winna spełniać wymagania podstawowe (zgodne z dyrektywą 89/106/EWG) w postaci (art. 5 ust. 1 pkt 1 Prawa budowlanego): n n n bezpieczeństwa konstrukcji, bezpieczeństwa pożarowego, bezpieczeństwa użytkowania, odpowiednich warunków higienicznych i zdrowotnych oraz ochrony środowiska, ochrony przed hałasem i drganiami, oszczędności energii i odpowiedniej izolacyjności cieplnej przegród.
Norma PN-EN 12566 określa wymagania dotyczące: n n n wymiarów, wytrzymałości konstrukcji, szczelności, pojemności nominalnej, przepustowości hydraulicznej, deklarowanej skuteczności oczyszczania, projektowania, dostępu, trwałości, znakowania, sterowania jakością, instrukcji montażu, eksploatacji. Nie odnosi się jednak do ścieków szarych w systemach kanalizacji dualnej.
Podsumowanie n Najprostszą i najtańszą POŚ jest OG + DR n Wymagania formalno-prawne i rodzaj technologii powinny być dostosowane do warunków środowiskowych i potencjalnego stopnia zagrożenia dla środowiska n Obecnie następuje intensywny proces normalizacji w dziedzinie małych oczyszczalni ścieków, wynikający z transpozycji prawa unijnego do krajowego.
