Przebicie Janusz Pędziwiatr 1
α α Cienka płyta oparta bezpośrednio na słupie i zginana w dwóch kierunkach Przekrój α – α. Cienka płyta oparta bezpośrednio na słupie 2
Miażdżony beton Mechanizm zniszczenia Układ rys tuż przed zniszczeniem 3

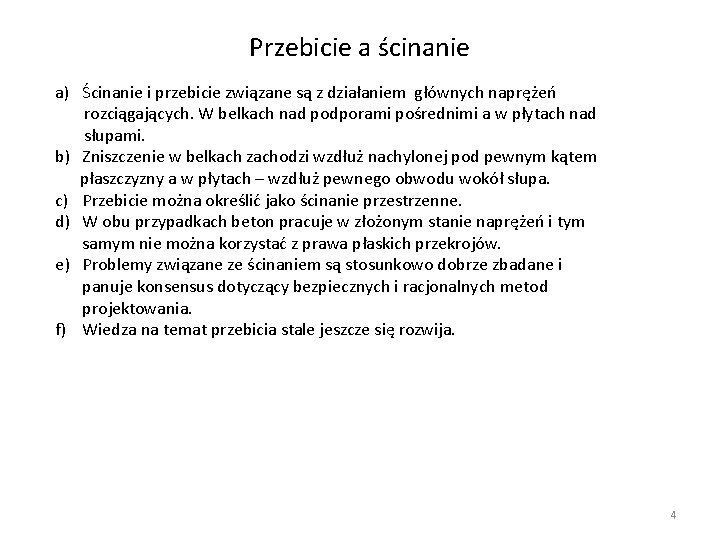

Przebicie a ścinanie a) Ścinanie i przebicie związane są z działaniem głównych naprężeń rozciągających. W belkach nad podporami pośrednimi a w płytach nad słupami. b) Zniszczenie w belkach zachodzi wzdłuż nachylonej pod pewnym kątem płaszczyzny a w płytach – wzdłuż pewnego obwodu wokół słupa. c) Przebicie można określić jako ścinanie przestrzenne. d) W obu przypadkach beton pracuje w złożonym stanie naprężeń i tym samym nie można korzystać z prawa płaskich przekrojów. e) Problemy związane ze ścinaniem są stosunkowo dobrze zbadane i panuje konsensus dotyczący bezpiecznych i racjonalnych metod projektowania. f) Wiedza na temat przebicia stale jeszcze się rozwija. 4
Przebicie – podstawowe pojęcia i zagadnienia - pole, obwód i przekrój kontrolny Przekrój kontrolny. Znajdujące się tu zbrojenie i beton mogą „zatrzymać” rysę. d 2 d 2 d c 2 d Pole kontrolne. Wewnątrz pokazanego obwodu. Obciążenie usytuowane wewnątrz tego pola nie powoduje przebicia – „spływa” łagodnie do słupa. Oddalony o 2 d od słupa. Przez niego będzie przechodzić na powierzchni potencjalna rysa prowadząca do zniszczenia 5
Położenie słupa a pole i kształt obwodu kontrolnego Słup narożny 2 d Słup przy krawędzi 2 d 2 d 2 d otwór 2 d 2 d Słup przy otworze 6
Przebicie etap 1 Problem charakteru pracy słupa. Może on być: a) Wewnętrzny osiowo obciążony β=1. 0 b) Wewnętrzny mimośrodowo obciążony β=1. 15 c) Zewnętrzny przy krawędzi β=1. 45 d) Zewnętrzny przy narożu β=1. 5 Podane tu współczynniki β mają uwzględniać dodatkowy wpływ momentów na wartość naprężeń ścinających ( przebijających). Nie ma zbrojenia na przebicie. Dwa mechanizmy zniszczenia: a) Zmiażdżenie betonu przy słupie b) Ścięcie płyty a - Obwód kontrolny – - obwód przekroju słupa od strony płyty ( zależy od jego położenia). Dla wewnętrznego cały, dla narożnego – suma długości dwóch sąsiednich boków. - Siła ścinająca - reakcja na słup z danej kondygnacji. - Sprawdzenie 7
b - Obwód kontrolny – słupa o 2 d. - Sprawdzenie - obwód przekroju oddalonego od lica takie same jak przy ścinaniu. Uwagi: a) Jeżeli oba warunki są spełnione to nie ma żadnych problemów z przebiciem. b) Jeżeli pierwszy warunek nie jest spełniony, to trzeba wykonać grubszą płytę z dobrego betonu c) Jeżeli nie jest spełniony drugi warunek , to albo pogrubiamy płytę, albo zbroimy na przebicie d) W płytach fundamentowych praktycznie tylko pogrubiamy e) Zbrojenie na przebicie mogą stanowić pręty odgięte lub bolce. 8
Zbrojenie na przebicie - Bolce różnych producentów 9
Projektowanie zbrojenia sprowadza się do ustalenia : a) Średnicy bolców b) Ich odległości po obwodzie c) Zasięgu – od słupa Do obliczeń można wykorzystywać wzory empiryczne zamieszczone w normie lub gotowe programy dostarczane przez producentów. - Pręty odgięte Stare rozwiązanie – pracochłonne i utrudniające betonowanie ( dużo prętów nad słupem ze względu na zginanie i przebicie) 10
A może tak spróbować kratownice 11
