Próximos tutoriales: 6 -1 y 6 -3

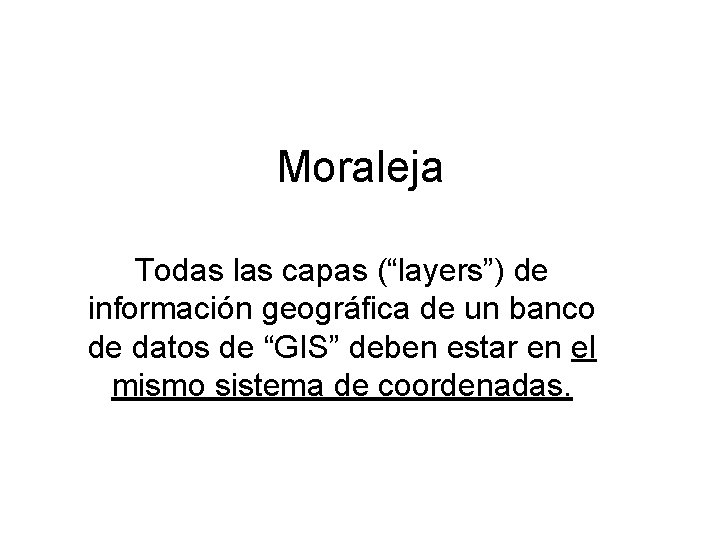

Moraleja Todas las capas (“layers”) de información geográfica de un banco de datos de “GIS” deben estar en el mismo sistema de coordenadas.

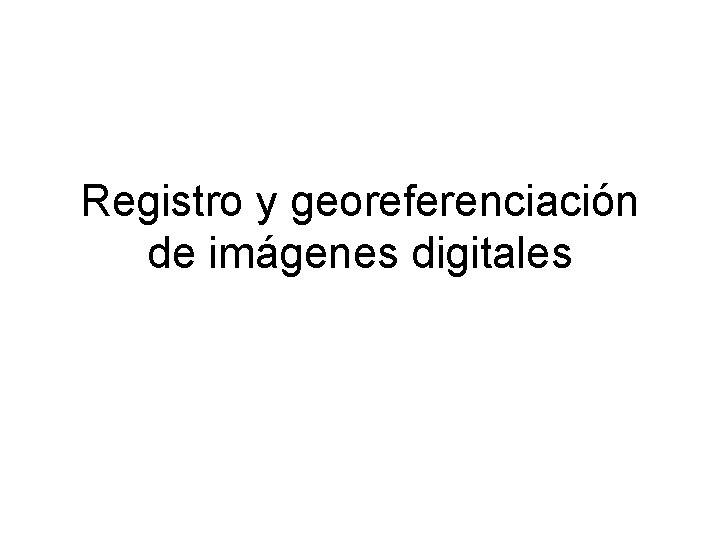

Registro y georeferenciación de imágenes digitales

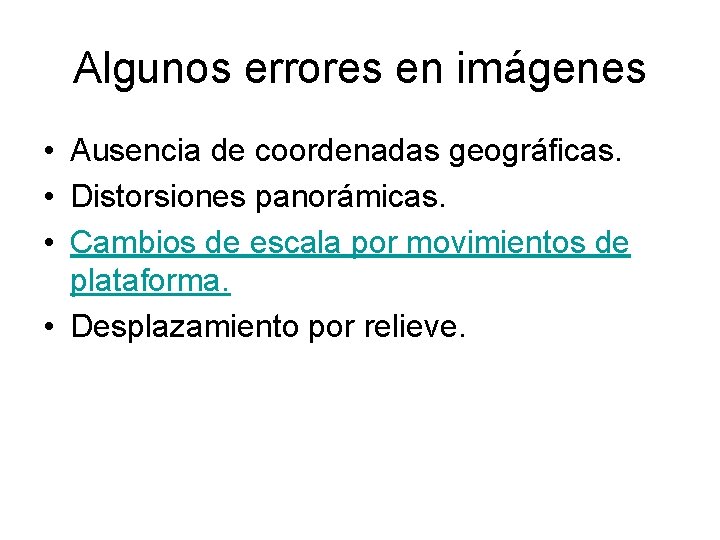

Algunos errores en imágenes • Ausencia de coordenadas geográficas. • Distorsiones panorámicas. • Cambios de escala por movimientos de plataforma. • Desplazamiento por relieve.
Desplazamiento por relieve • Aunque es una distorsión resulta ventajoso para interpretación pues provee la percepción de relieve.

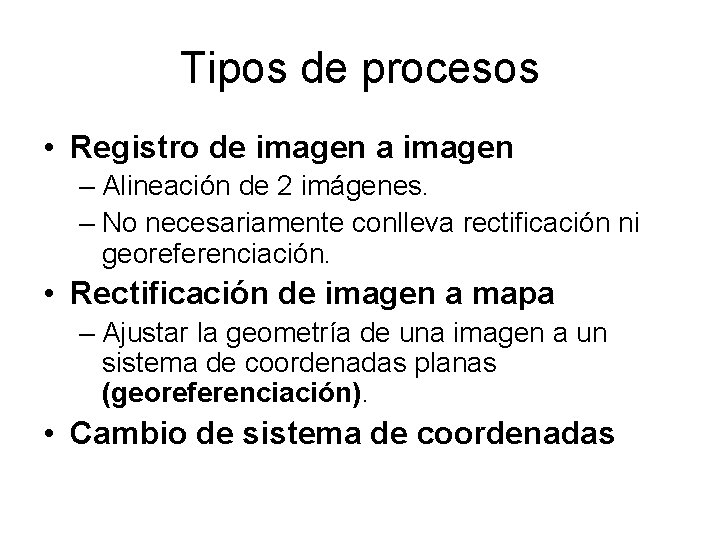

Tipos de procesos • Registro de imagen a imagen – Alineación de 2 imágenes. – No necesariamente conlleva rectificación ni georeferenciación. • Rectificación de imagen a mapa – Ajustar la geometría de una imagen a un sistema de coordenadas planas (georeferenciación). • Cambio de sistema de coordenadas
Registro de imagen a imagen
Pasos • Obtener puntos de control (lugares fácil y claramente distinguibles en ambas imágenes). • Calcular ecuación de remuestreo (regresión) y el error incurrido. • Si el error es alto revisar puntos de control. • Remuestrar (“resampling”): reasignar las coordenadas y los valores de brillo de píxeles viejos a píxeles de imagen nueva (por interpolación espacial e interpolación de brillo).

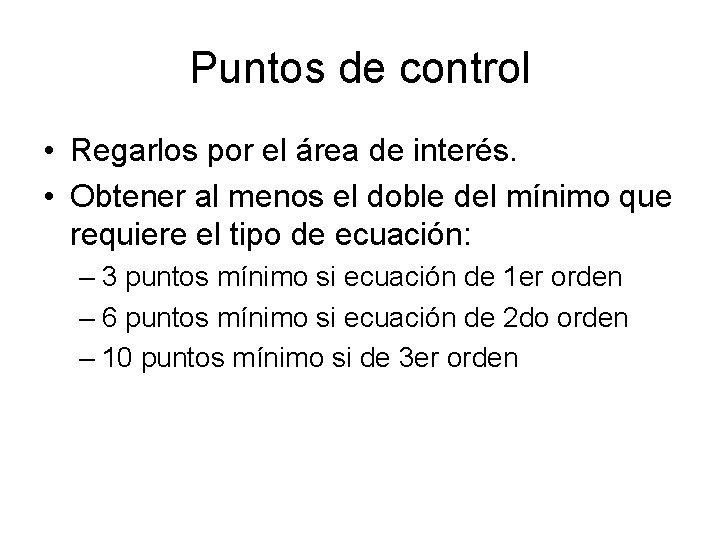

Puntos de control • Regarlos por el área de interés. • Obtener al menos el doble del mínimo que requiere el tipo de ecuación: – 3 puntos mínimo si ecuación de 1 er orden – 6 puntos mínimo si ecuación de 2 do orden – 10 puntos mínimo si de 3 er orden
Evaluar ecuación de remuestreo espacial • Ecuación de regresión polinomial. • Generalmente polinomio de 1 er orden es satisfactorio. • Calcular error (RMS= “root mean square”)
Remuestreo espacial
Remuestreo de brillo
Rectificación de imagen a mapa
Pasos • Obtener puntos de control (lugares fácil y claramente distinguibles en ambas imágenes). • Calcular ecuación de remuestreo (regresión) y el error incurrido. • Si el error es alto revisar puntos de control. • Remuestrar (“resampling”): reasignar las coordenadas y los valores de brillo de píxeles viejos a píxeles de imagen nueva (por interpolación espacial e interpolación de brillo).
Cambio de sistema de coordenadas • Puede incluir cambio de: – Tipo de proyección, – Datum o – Ambos; tipo de proyección + datum.

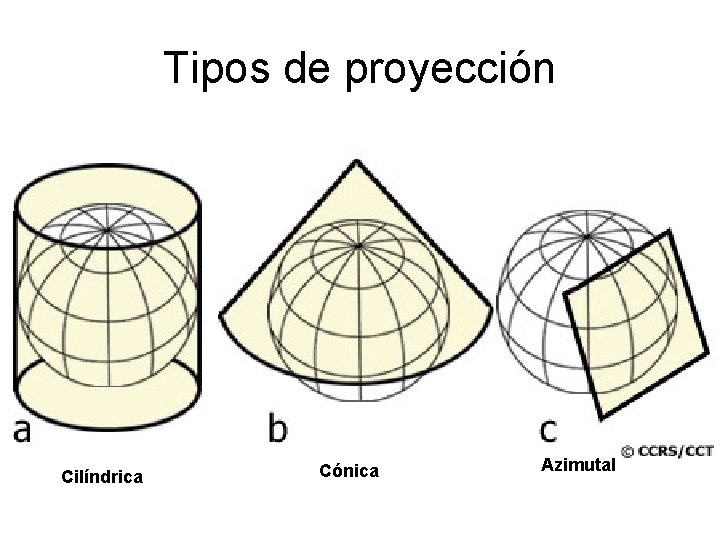

Tipos de proyección Cilíndrica Cónica Azimutal

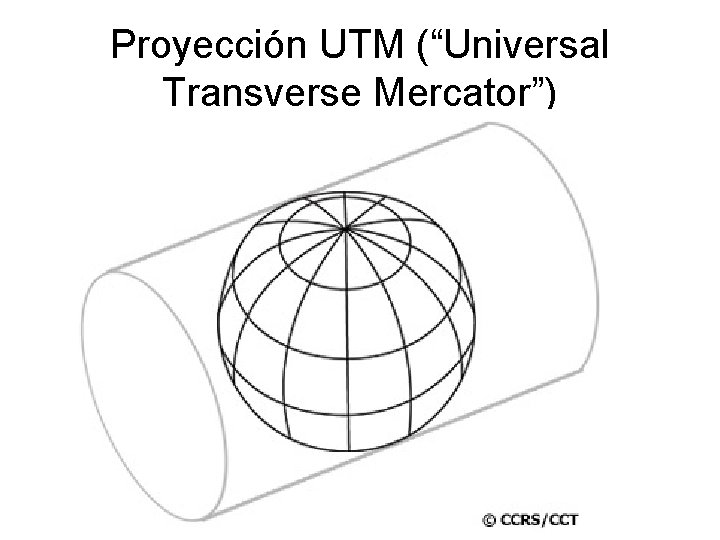

Proyección UTM (“Universal Transverse Mercator”)
Zonas UTM
Zona UTM

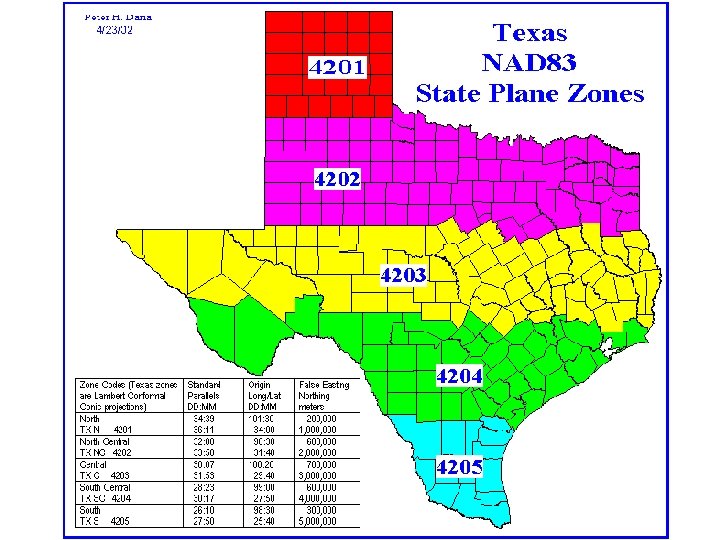

Sistema State Plane • Originado por EUA. • Utiliza UTM en estados que corren de norte a sur. • Utiliza Lambert Conformal Conic en estados que corren de este a oeste. • En PR, las unidades de State Plane son metros o pies; en el resto de EUA son pies.
Proyección Lambert Conformal Conic

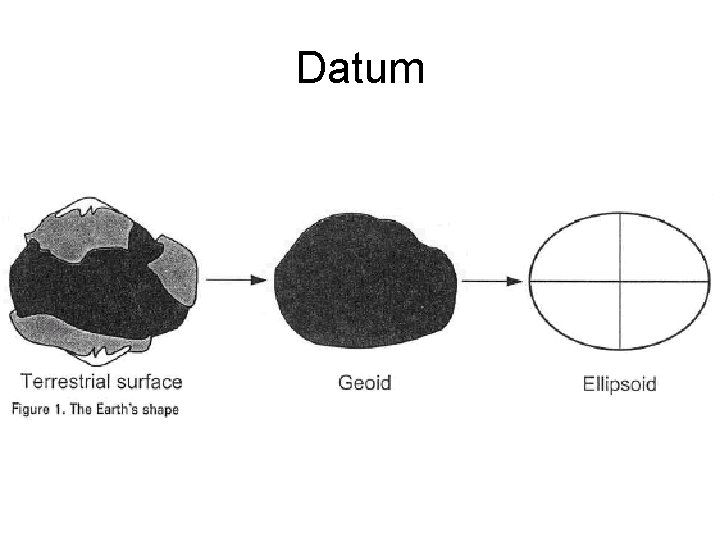

Datum
Geodesia
Datum
Geoide = la superficie física definida mediante el potencial gravitatorio, de modo que sobre él hay en todos los puntos la misma atracción terrestre
3 superficies Geoide = la superficie física definida mediante el potencial gravitatorio, de modo que sobre él hay en todos los puntos la misma atracción terrestre

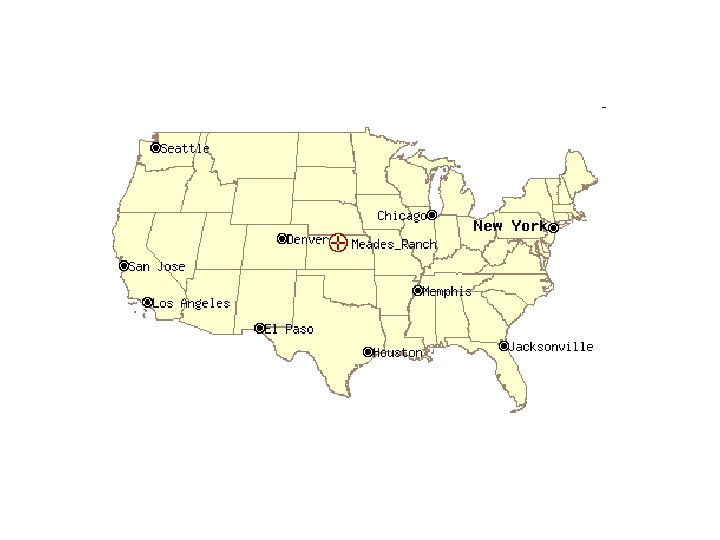

Datum • Un punto en el terreno cuya posición geográfica es conocida de manera muy precisa y que se utiliza como referencia. • Un conjunto de esos puntos. • Es una ecuación que define un elipsoide, una posición inicial, un azimuto inicial, y la distancia entre el geoide y el elipsoide. • Ver mas información sobre datum.
Cambios de sistema de coordenadas • Conlleva remuestreo espacial solamente si los datos son vectoriales • Conlleva remuestreo espacial y remuestreo de brillo si los datos son raster • Idrisi provee 2 métodos: – Módulo PROJECT • Usa ecuaciones para convertir coordenadas – Módulo RESAMPLE • Usa ecuaciones polinomiales para registrar una imagen al sistema de coordenadas de otra imagen ya georeferenciada.
Cambios de sistema de coordenadas • Arc. Map provee 2 métodos: – Modulo PROJECT de Arc. Toolbox para datos vectoriales • Usa ecuaciones para convertir coordenadas – Herramienta Georeferencing para datos raster • Usa ecuaciones polinomiales para registrar una imagen no georeferenciada al sistema de coordenadas de otra imagen ya georeferenciada.

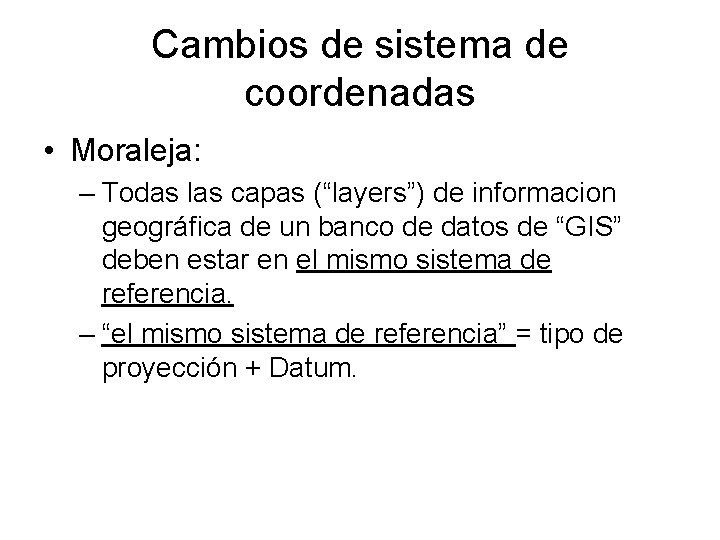

Cambios de sistema de coordenadas • Moraleja: – Todas las capas (“layers”) de informacion geográfica de un banco de datos de “GIS” deben estar en el mismo sistema de referencia. – “el mismo sistema de referencia” = tipo de proyección + Datum.
Desplazamientos de localización en 3 tipos de proyección
Desplazamientos de localización de varios datums usando WGS 84 como referencia
Cambios de escala por movimientos de plataforma
