SPOJKY I • ÚVOD • ÚČEL SPOJEK • DRUHY A JEJICH PRINCIPY

ÚVOD Obecně se spojka skládá z těchto částí : – hnací člen (3), který přenáší kroutící moment od hnacího (vstupního) hřídele (1), spojovací člen (5), který spojuje vstupní člen s výstupním a z hnaného členu (4), který předává kroutící moment hnanému hřídeli (2)…

ÚČEL SPOJEK • Základním účelem hřídelových spojek je přenos otáčivého pohybu a kroutícího momentu z jednoho hřídele na druhý. • Kromě této základní funkce, kterou plní každá hřídelová spojka, mohou mít hřídelové spojky i další vlastnosti umožňující : Øvyrovnávání menších radiálních, axiálních i úhlových odchylek hnacího a hnaného hřídele Øtlumení rázů mezi hnacím a hnaným hřídelem Øodpojení hnacího a hnaného stroje při přetížení Øplynulý rozběh hnaného hřídele

ÚČEL SPOJEK Øodpojování a spojování hnacího s hnaným hřídelem a to buďto za klidu nebo při otáčení hřídelů Øzabezpečení toku kroutícího momentu pouze jedním směrem PŘI NÁVRHU A KONSTRUKCI SPOJEK JE NUTNO DODRŽOVAT TYTO ZÁSADY: § Snadná rozebíratelnost § Co nejmenší hmotnost § Umístění co nejblíže k ložisku § Nesmějí z rotujících částí vyčnívat žádné výstupky, nebo musí být zakrytovány

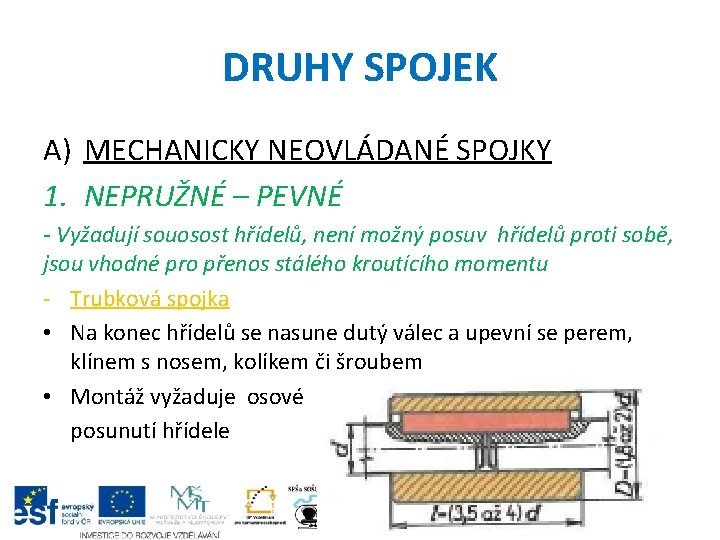

DRUHY SPOJEK A) MECHANICKY NEOVLÁDANÉ SPOJKY 1. NEPRUŽNÉ – PEVNÉ - Vyžadují souosost hřídelů, není možný posuv hřídelů proti sobě, jsou vhodné pro přenos stálého kroutícího momentu - Trubková spojka • Na konec hřídelů se nasune dutý válec a upevní se perem, klínem s nosem, kolíkem či šroubem • Montáž vyžaduje osové posunutí hřídele

DRUHY SPOJEK Korýtková spojka • 2 poloviny korýtka se při montáži pouze přiloží k hnacímu a hnanému hřídeli a stáhnou se pomocí šroubů k sobě. U těchto spojek není nutné pero, protože spojka může fungovat jako třecí spojka. Většinou se ale pro přenos kroutícího momentu pero používá.

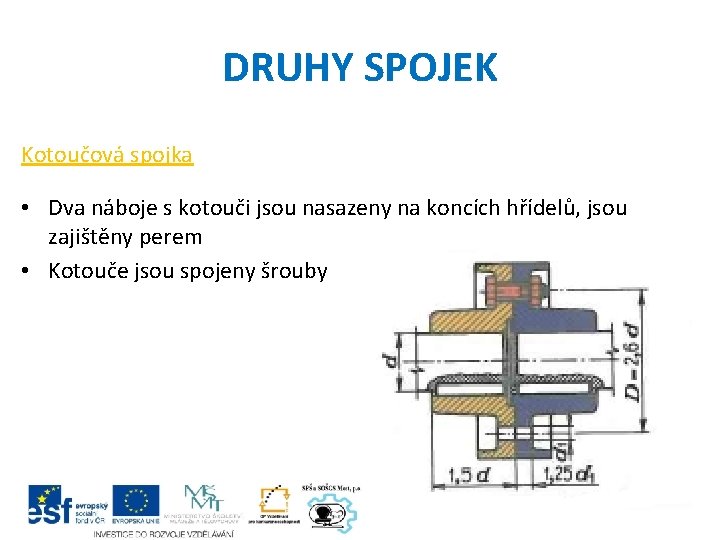

DRUHY SPOJEK Kotoučová spojka • Dva náboje s kotouči jsou nasazeny na koncích hřídelů, jsou zajištěny perem • Kotouče jsou spojeny šrouby

DRUHY SPOJEK 2. NEPRUŽNÉ – VYROVNÁVACÍ - Dovolují posuv hřídelů v axiálním směru, např. při tepelné dilataci, umožňují přenos kroutícího momentu i u nesouosých hřídelů Axiální trubková spojka • Hřídel je uložen v otvoru hnaného hřídele s malou vůlí, umožňuje osový posuv, kroutící moment přenáší kolík, který je v hřídeli uložen pevně a v trubce volně

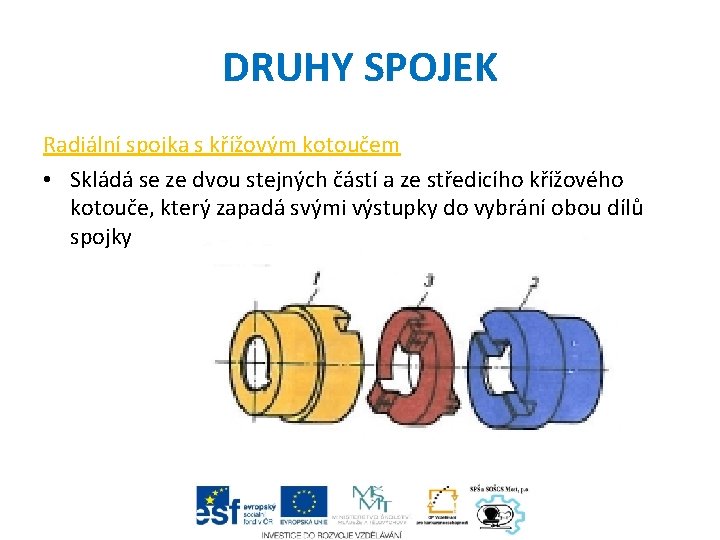

DRUHY SPOJEK Radiální spojka s křížovým kotoučem • Skládá se ze dvou stejných částí a ze středicího křížového kotouče, který zapadá svými výstupky do vybrání obou dílů spojky

DRUHY SPOJEK 3. PRUŽNÉ - Spojovacím členem je jeden nebo více pružných článků - Materiálem pružných členů je kov, pryž, plasty - Pro tlumení rázů – S KOVOVÝMI ČLENY • Spojovacím členem jsou šroubovité pružiny, listové pružiny, ocelová pouzdra, ocelové jehly

DRUHY SPOJEK Pružná spojka jehlová

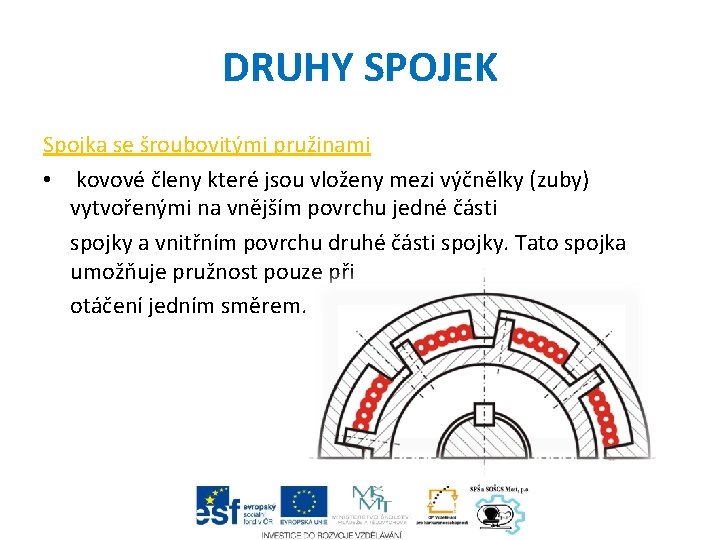

DRUHY SPOJEK Spojka se šroubovitými pružinami • kovové členy které jsou vloženy mezi výčnělky (zuby) vytvořenými na vnějším povrchu jedné části spojky a vnitřním povrchu druhé části spojky. Tato spojka umožňuje pružnost pouze při otáčení jedním směrem.

DRUHY SPOJEK Pružná spojka s hadovitými pružinami • Na obvodu nábojů s přírubami jsou vloženy hadovitě vinuté pružiny

DRUHY SPOJEK – S NEKOVOVÝMI ČLENY Pružná spojka s hranoly • Dva náboje spojky různých tvarů mají výstupky (1, 2), do kterých jsou radiálně vloženy pryžové hranoly (3)

DRUHY SPOJEK Pružná spojka s nekovovými pouzdry • V jednom kotouči šrouby procházejí dutými pouzdry z pryže nebo polyamidu

DRUHY SPOJEK Pružná spojka obručová • S náboji (1 ) je spojená závrtnými šrouby a přítlačnými prstenci (2) pryžová jednodílná obruč (3)
