PRVA PETOLETKA Dobro doli SISTEM ATD U ELEKTROLIZI

PRVA PETOLETKA Dobro došli!

SISTEM ATD U ELEKTROLIZI ALUMINIJUMA 1889. PITSBURG

ATD AUTOMATSKO TAČKASTO DOZIRANJE

PODGORICA KOMBINAT ALUMINIJUMA R CRNA GORA

ĆELIJA

OPREMA ATD l SILOS CENTRALNI SILOS SA ĆELIJSKIM DNEVNIM SILOSIMA - AUTOMATSKI TRANSPORT - POLUAUTOMATSKI l. PROBIJAČ l. DOZATOR TEŽINA DOZIRANJA peskovita glinica 1. 1 do 2. 2 kg / po TAČKI sipkasta glinica. . . 0. 6 do 0. 8 Kg / po TAČK BROJ TAČKI NAPAJANJA peskovita glinica 1 TAČKA NA 50 do 100 k. A sipkasta glinica 1 TAČKA NA 30 do 50 k. A l. DOZATOR FLUORNIH SOLI

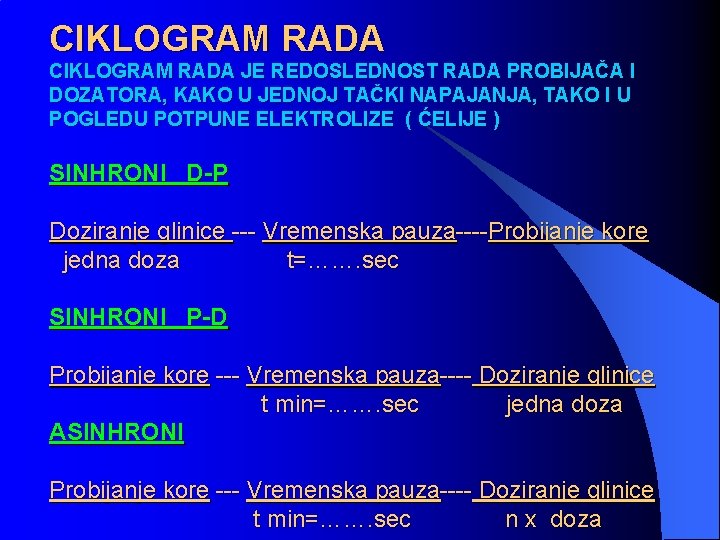

CIKLOGRAM RADA JE REDOSLEDNOST RADA PROBIJAČA I DOZATORA, KAKO U JEDNOJ TAČKI NAPAJANJA, TAKO I U POGLEDU POTPUNE ELEKTROLIZE ( ĆELIJE ) SINHRONI D-P Doziranje glinice --- Vremenska pauza----Probijanje kore jedna doza t=……. sec SINHRONI P-D Probijanje kore --- Vremenska pauza---- Doziranje glinice t min=……. sec jedna doza ASINHRONI Probijanje kore --- Vremenska pauza---- Doziranje glinice t min=……. sec n x doza

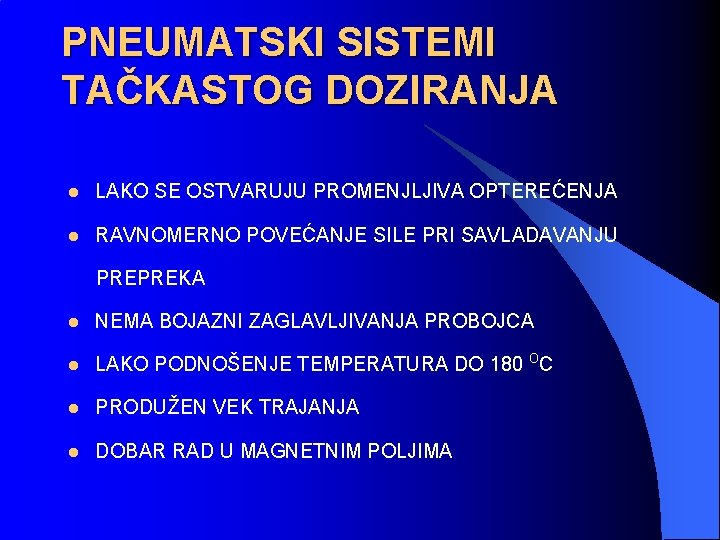

PNEUMATSKI SISTEMI TAČKASTOG DOZIRANJA l LAKO SE OSTVARUJU PROMENJLJIVA OPTEREĆENJA l RAVNOMERNO POVEĆANJE SILE PRI SAVLADAVANJU PREPREKA l NEMA BOJAZNI ZAGLAVLJIVANJA PROBOJCA l LAKO PODNOŠENJE TEMPERATURA DO 180 OC l PRODUŽEN VEK TRAJANJA l DOBAR RAD U MAGNETNIM POLJIMA

PPT PROJEKTUJE DVA SISTEMA • PNEUMO-ELEKTRIČNI SISTEM PPT-ATD 235 -227000 • PNEUMATSKI SISTEM SA EKSTERNOM ELEKTRO KOMANDOM PPT-ATD 235 -228000 SISTEMI ISPUNJAVAJU ZAHTEVE • POVIŠENA TEMPERATURA OKOLINE • ABRZIVNA OKOLINA ISPUNJENA GLINICOM • JAKO MAGNETNO POLJE

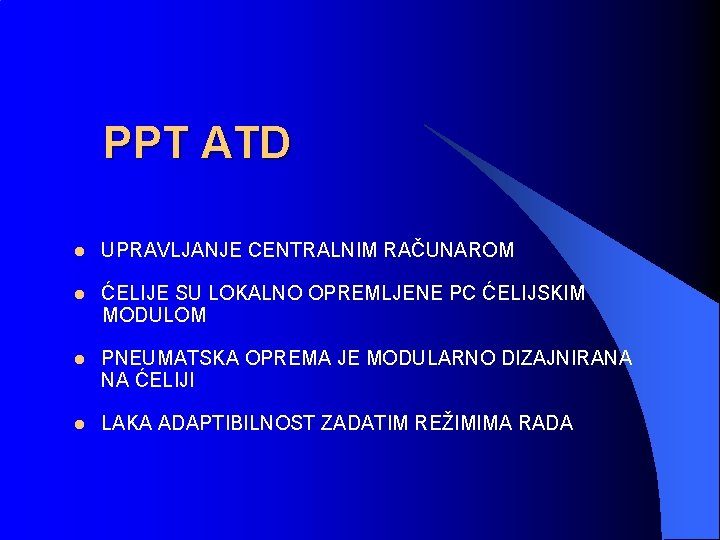

PPT ATD l UPRAVLJANJE CENTRALNIM RAČUNAROM l ĆELIJE SU LOKALNO OPREMLJENE PC ĆELIJSKIM MODULOM l PNEUMATSKA OPREMA JE MODULARNO DIZAJNIRANA NA ĆELIJI l LAKA ADAPTIBILNOST ZADATIM REŽIMIMA RADA

PNEUMO-ELEKTRIČNI SISTEM PPT-ATD 235 -227000 BAZIRAN NA KONKRETNOM ZAHTEVU TEHNIČKIH SLUŽBI KAP-a. ĆELIJA SA DVA MESTA DOZIRANJA-PROBIJANJA I JEDNIM DOZATOROM FLUORNIH SOLI OPREMA l l l PC ĆELIJSI MODUL. . . . 235 -227100. . . 1 kom PROBIJAČ. . . . 235 -227200. . . 2 kom DOZATOR GLINICE. . . . 235 -227300. . . 2 kom DOZATOR FLUORNIH SOLI. . . 235 -227400. . . 1 kom LOKALNA PNEUMATSKA I ELEKTRIČNA VEZA NA ĆELIJI. . . . . 235 -227050. . . 1 kom

PC ĆELIJSKI MODUL 235 -227100 l. MODUL JE SMEŠTEN U OKLOPLJENOJ KUTIJI l. NAPAJANJE 24 V AC l. ULAZNI KONEKTOR ZA POVEZIVANJE SA CENTRALNIM – EKSTERNIM PLC-om l. ULAZNI KONEKTOR ZA LOKALNU KONTROLU RADA SVAKOG POJEDINAČNOG PNEUMATSKOG SISTEMA NA ĆELIJI l. PANEL KUTIJE SADRŽI KONTROLNU SIGNALIZACIJU PC ĆELIJSKI MODUL SE INSTALIRA NA SPOLJNJOJ STRUKTURI ĆELIJE ŠTO OMOGUĆUJE LAKU DOSTUPNOST I KONTROLU RADA ĆELIJE

PROBIJAČ 235 -227200 l l STRUKTURA PROBIJAČA - PNEUMATSKI CILINDAR Ø 200 X 500 - PNEUMATSKI UPRAVLJAČKI BLOK-ELEKTRO KOMANDA - NOSEĆA STRUKTURA SA PROBOJCEM KORE - SENZOR KONTROLE PROBIJANJA KORE NAPAJANJE PROBIJAČA - VAZDUH POD PRITISKOM 2 bar - VAZDUH POD PRITISKOM 6 bar - NAPON 24 V AC DIELEKTRIČNO I TEMPERATURNO IZOLOVAN OD STRUKTURE ĆELIJE U SLUČAJU PRESTANKA NAPAJANJA VAZDUHOM POD PRITISKOM , PROBIJAČ ZAUZIMA NULTI POLOŽAJ TJ. CILINDAR JE UVUČEN

PRINCIP RADA PROBIJAČA 1. RAD NA NISKOM PRITISKU l l NORMALAN RAD PRITISKOM 2 bar P=6 bar U TOKU KONTAKTA PROBOJCA I KADE 2. RAD NA PRITISKU 6 bar-a l. P=6 bar U TOKU KONTAKTA PROBOJCA I KADE l. ISKLJUČIVO U SUČAJU KADA JE SNAGA CILINDRA NEDOVOLJNA ZA PROBIJANJE KORE U SISTEM PROBIJAČA JE INTEGRISAN SENZOR KADE KOJI OMOGUĆUJE DA CILINDAR PROBIJAČA PRAVI OPTIMALAN HOD ZA PROBIJANJE KORE

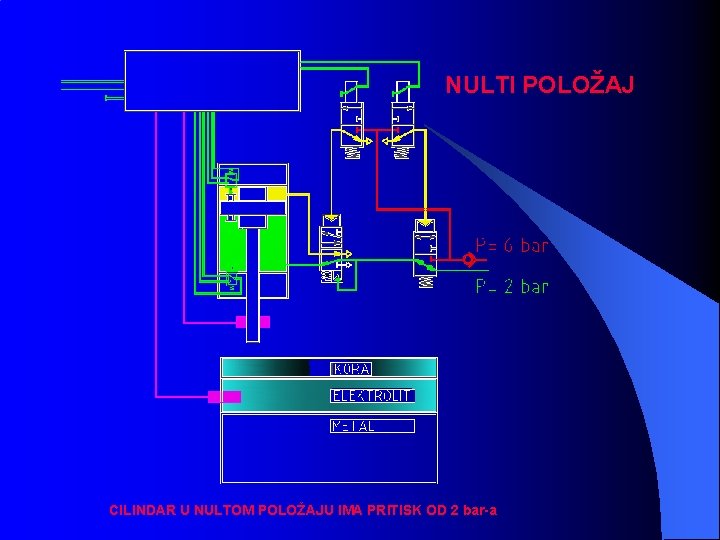

NULTI POLOŽAJ CILINDAR U NULTOM POLOŽAJU IMA PRITISK OD 2 bar-a

START

PROBIJANJE KORE NORMALAN RAD PRITISKU 2 bar

VAĐENJE CILINDRA PRVIH 0. 5 sec PRITISAK 6 bar – SIGURNO VAĐENJE

VAĐENJE CILINDRA NORMALAN RAD SA 2 bar PRITISKA

NULTI POLOŽAJ

CILINDAR JE STAO NEMA SNAGU ZA PROBIJANJE KORE PO ISTICANJU VREMENA ZADRŽAVANJA P=6 bar

CILINDAR NEMA SNAGU ZA PROBIJANJE KORE l. VRAĆA SE U NULTI POLOŽAJ l. KREĆE SA 6 bar PRITISKA VAZDUHA l. DALJI PROCES PO ZADATOJ VREMENSKOJ PETLJI

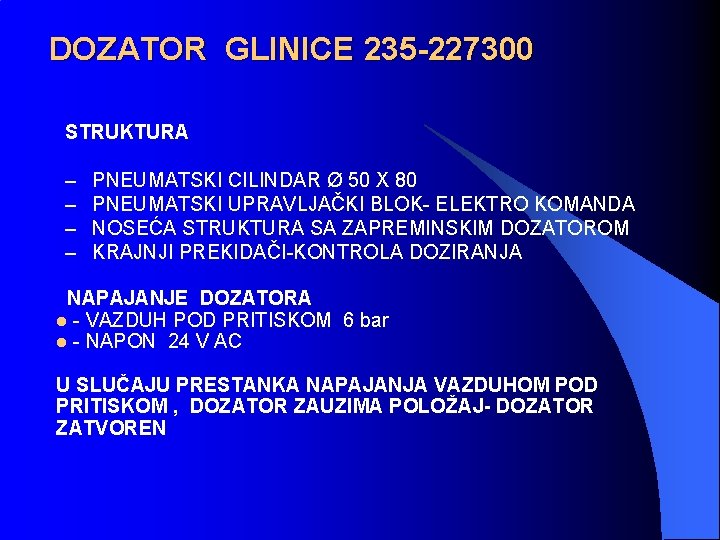

DOZATOR GLINICE 235 -227300 STRUKTURA – – PNEUMATSKI CILINDAR Ø 50 X 80 PNEUMATSKI UPRAVLJAČKI BLOK- ELEKTRO KOMANDA NOSEĆA STRUKTURA SA ZAPREMINSKIM DOZATOROM KRAJNJI PREKIDAČI-KONTROLA DOZIRANJA NAPAJANJE DOZATORA l - VAZDUH POD PRITISKOM 6 bar l - NAPON 24 V AC U SLUČAJU PRESTANKA NAPAJANJA VAZDUHOM POD PRITISKOM , DOZATOR ZAUZIMA POLOŽAJ- DOZATOR ZATVOREN

DOZATOR FLUORNIH SOLI 235 -227400 STRUKTURA –PNEUMATSKI CILINDAR Ø 50 X 80 –PNEUMATSKI UPRAVLJAČKI BLOK- ELEKTRO KOMANDA –NOSEĆA STRUKTURA SA ZAPREMINSKIM DOZATOROM –KRAJNJI PREKIDAČI-KONTROLA DOZIRANJA NAPAJANJE DOZATORA l - VAZDUH POD PRITISKOM 6 bar l - NAPON 24 V AC U SLUČAJU PRESTANKA NAPAJANJA VAZDUHOM POD PRITISKOM , DOZATOR ZAUZIMA POLOŽAJ - DOZATOR ZATVOREN

ŠEMA DOZATORA GLINICE FLUORNIH SOLI

SISTEM ADT 235 -227000 l l TEHNOLOŠKI PROCES PROBIJANJA I DOZIRANJA JE POTPUNO AUTONOMNO LOGIČKI ZAOKRUŽEN - GARANTUJE POTPUNU BEZBEDNOST PROCESA ELEKTROLIZE INVESTICIONA UŠTEDA MANJA POTROŠNJA VAZDUHA NIŽA INSTALISANA SNAGA KOMPRESORA UŠTEDA VAZDUHA POD PRITISKOM IMATE 500 CILINDARA Ø 200 x 500 PRITISAK NAPAJANJA P = 6 bar PROBIJANJE KORE NA 120 sek RADITE 365 DANA U GODINI CILINDAR PRAVI 262 800 CIKLUSA GODIŠNJE POTROŠNJA VAZDUHA P = 6 bar Q = 56607 x 106 Nl P = 2 bar Q = 24256 x 106 Nl

l l MINIMALNA KONTAMINACIJA ELEKTROLITA – VIŠI KVALITET ALUMINIJUMA KONFORAN RAD RUKOVAOCA – SMANJENA ČUJNOST PNEUMATSKIH UREĐAJA

PNEUMATSKI SISTEM SA EKSTERNOM ELEKTRO KOMANDOM PPT-ATD 235 -228000 • BAZIRAN NA KONKRETNOM ZAHTEVU TEHNIČKIH SLUŽBI KAP-a. • ĆELIJA SA DVA MESTA DOZIRANJA-PROBIJANJA I JEDNIM DOZATOROM FLUORNIH SOLI OPREMA l. EKSTERNA EP KOMANDA. . . . 235 -228100. . . 1 kom l. PROBIJAČ. . . 235 -228200. . . 2 kom l. DOZATOR GLINICE. . . . 235 -228300. . . 2 kom l. DOZATOR FLUORNIH SOLI. . . . 235 -228400. . . 1 kom l. LOKALNA PNEUMATSKA I ELEKTRIČNA VEZA NA ĆELIJI. . . . 235 -228050. . . 1 kom

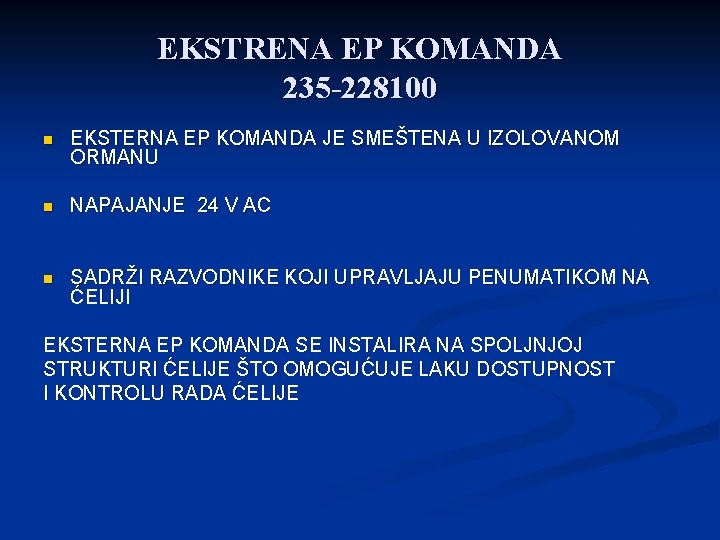

EKSTRENA EP KOMANDA 235 -228100 n EKSTERNA EP KOMANDA JE SMEŠTENA U IZOLOVANOM ORMANU n NAPAJANJE 24 V AC n SADRŽI RAZVODNIKE KOJI UPRAVLJAJU PENUMATIKOM NA ĆELIJI EKSTERNA EP KOMANDA SE INSTALIRA NA SPOLJNJOJ STRUKTURI ĆELIJE ŠTO OMOGUĆUJE LAKU DOSTUPNOST I KONTROLU RADA ĆELIJE

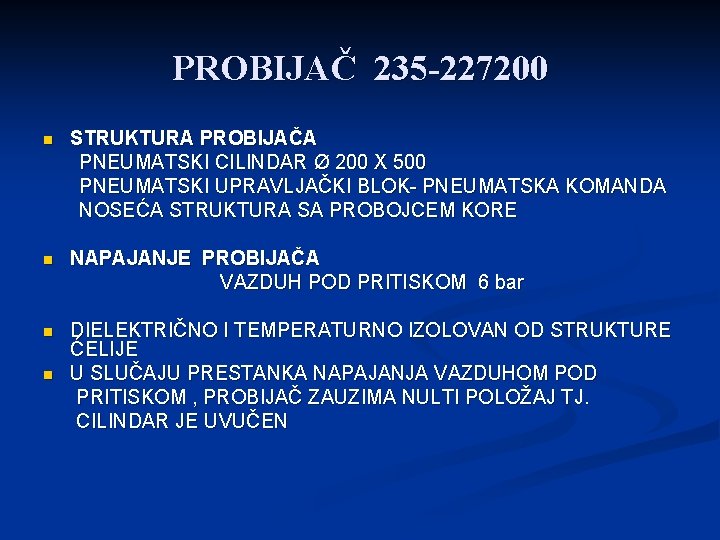

PROBIJAČ 235 -227200 n STRUKTURA PROBIJAČA PNEUMATSKI CILINDAR Ø 200 X 500 PNEUMATSKI UPRAVLJAČKI BLOK- PNEUMATSKA KOMANDA NOSEĆA STRUKTURA SA PROBOJCEM KORE n NAPAJANJE PROBIJAČA VAZDUH POD PRITISKOM 6 bar n DIELEKTRIČNO I TEMPERATURNO IZOLOVAN OD STRUKTURE ĆELIJE U SLUČAJU PRESTANKA NAPAJANJA VAZDUHOM POD PRITISKOM , PROBIJAČ ZAUZIMA NULTI POLOŽAJ TJ. CILINDAR JE UVUČEN n

PRINCIP RADA PROBIJAČA NULTI POLOŽAJ PROBIJAČ EKSTERNA EP KOMANDA

START

PROBIJANJE KORE CILINDAR IDE U KRAJNI POLOŽAJ AKTIVIRA RAZVODNIK U POKLOPCU CILINDRA RAZVODNIK ŠALJE PNEUMATSKU KOMANDU – CILINDAR SE UVLAČI

NULTI POLOŽAJ

RESTART

CILINDAR DVA PRIGUŠNNO-NEPOVRATNA VENTILA NA CILINDRU

CILINDAR JEDNIM PRIGUŠNO-NEPOVRATNIM VENTILOM NA CILINDRU

CILINDAR JEDAN PRIGUŠNO-NEPOVRATNI VENTIL BRZOG PRAŽNJENJA

FUNKCIONALNA ZAVISNOST PRITISAK-HOD CILINDRA

DOZATOR GLINICE 235 -228300 STRUKTURA –PNEUMATSKI CILINDAR Ø 50 X 80 –PNEUMATSKI UPRAVLJAČKI BLOK –NOSEĆA STRUKTURA SA ZAPREMINSKIM DOZATOROM NAPAJANJE DOZATORA l - VAZDUH POD PRITISKOM 6 bar U SLUČAJU PRESTANKA NAPAJANJA VAZDUHOM POD PRITISKOM , DOZATOR ZAUZIMA POLOŽAJ DOZATOR ZATVOREN

DOZATOR FLUORNIH SOLI 235 -228300 STRUKTURA –PNEUMATSKI CILINDAR Ø 50 X 80 –PNEUMATSKI UPRAVLJAČKI BLOK –NOSEĆA STRUKTURA SA ZAPREMINSKIM DOZATOROM NAPAJANJE DOZATORA VAZDUH POD PRITISKOM 6 bar U SLUČAJU PRESTANKA NAPAJANJA VAZDUHOM POD PRITISKOM , DOZATOR ZAUZIMA POLOŽAJ DOZATOR ZATVOREN

ŠEMA DOZATORA GLINICE FLUORNIH SOLI DOZATOR EKSTERNA EP KOMANDA

PROBIJAČ

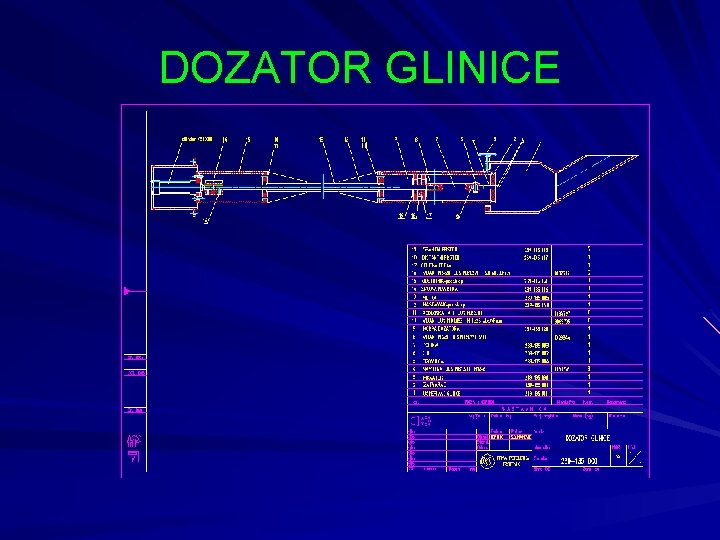

DOZATOR GLINICE

DOZATOR FLUORNIH SOLI

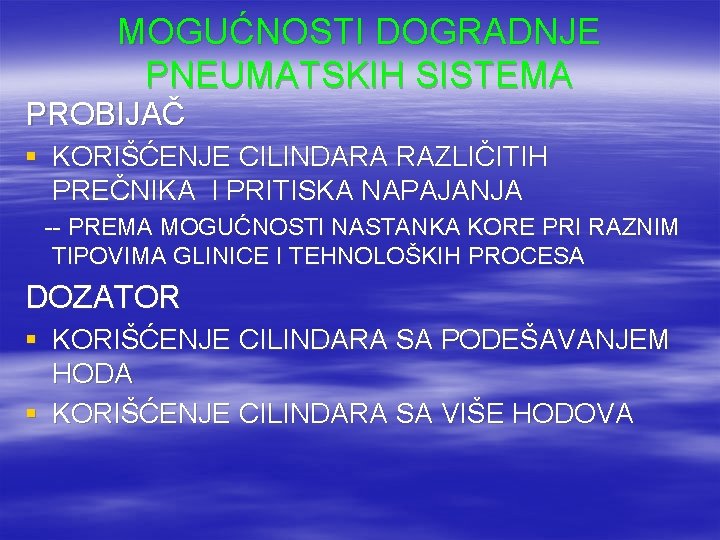

MOGUĆNOSTI DOGRADNJE PNEUMATSKIH SISTEMA PROBIJAČ § KORIŠĆENJE CILINDARA RAZLIČITIH PREČNIKA I PRITISKA NAPAJANJA -- PREMA MOGUĆNOSTI NASTANKA KORE PRI RAZNIM TIPOVIMA GLINICE I TEHNOLOŠKIH PROCESA DOZATOR § KORIŠĆENJE CILINDARA SA PODEŠAVANJEM HODA § KORIŠĆENJE CILINDARA SA VIŠE HODOVA

E J I C I T S E V IN R O T I T S INVE 1/3 CENA TROŠKOVI ODRŽAVANJE 2/3 EKSPLOATACIONI TROŠKOVI
