Pružnost a plasticita II. , 3. ročník bakalářského studia, přednášky Janas 2010, 2011 Téma 7, modely podloží • • • Úvod Winklerův model podloží Pasternakův model podloží Pružný poloprostor Nosník na pružném Winklerově podloží, řešení ODM Žemočkinova metoda Katedra stavební mechaniky Fakulta stavební, VŠB - Technická univerzita Ostrava 1
Základové konstrukce Slouží k tomu a zajišťují, aby n tíha vrchní stavby se přenesla do podloží (půdního tělesa) n kontaktní napětí v základové spáře a v podloží zůstaly v přípustných mezích n sedání celého objektu zůstalo v přípustných mezích 2
Základové konstrukce, pokračování Nejběžnější typy základových konstrukcí: základové patky, základové pásy, základové desky, základové rošty, piloty. n Podloží je těleso s velmi složitými vlastnostmi (problematika mechaniky zemin). n Pro statické výpočty se zpravidla užívá zjednodušených modelů podloží. n 3
Základové konstrukce, pokračování V kontaktní spáře se často počítá pouze s normálovým napětím, smykové napětí se zanedbává. n Vazba mezi základovou konstrukcí a podložím je jednostranná, nemůže zde vznikat napětí tahové. n Úlohy interakce (spolupůsobení) základových konstrukcí s podložím se nazývají také kontaktní úlohy. n 4
Tuhý nosník (patka) na pružném podkladě Předpoklady: - nosník (těleso) je dostatečně tuhý - lineární průběh kontaktního napětí mezi nosníkem a podložím - kontaktní napětí je tlakové, případně se řeší s vyloučením tahu Uvedené řešení je zjednodušené (přibližné), nedostatečně zohledňuje interakci konstrukce s podložím. 5

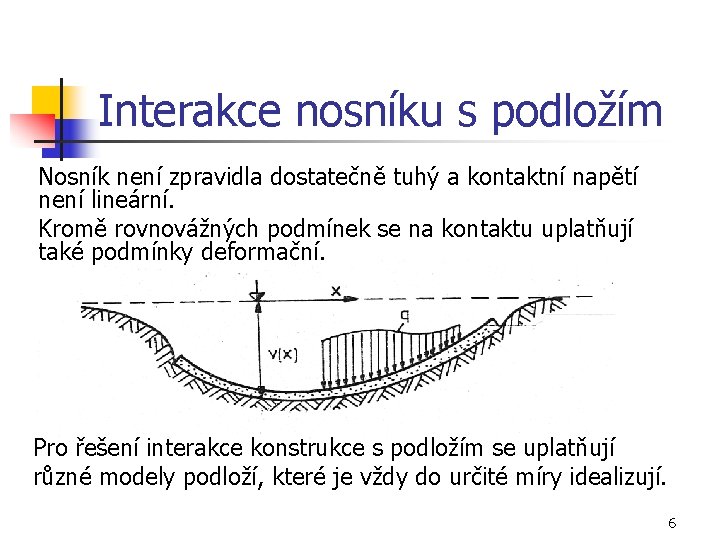

Interakce nosníku s podložím Nosník není zpravidla dostatečně tuhý a kontaktní napětí není lineární. Kromě rovnovážných podmínek se na kontaktu uplatňují také podmínky deformační. Pro řešení interakce konstrukce s podložím se uplatňují různé modely podloží, které je vždy do určité míry idealizují. 6
Winklerův model podloží Předpokládá, že reakce podloží je přímo úměrná zatlačení nosníku (desky, základu, konstrukce) do podloží. p(x, y) je reakce podloží [k. Nm-2] C je součinitel stlačitelnosti podloží [k. Nm-3] w(x, y) je průhyb nosníku, konstrukce [m] 7
Winklerův model podloží, analytické řešení Winklerův model je jednoparametrický model. Lze jej znázornit jako soubor pružin samostatně působících na kontaktu základu a podloží. Tam, kde kontakt není, tj. mimo základ, se pružiny simulující podloží nedeformují, což neodpovídá realitě. Winklerův model se pro svou jednoduchost přes zjednodušení a nedostatky v praxi často používá. 8
Hodnoty součinitele stlačitelnosti podkladu C 9
Pasternakův model odstraňuje některé nedostatky Winklerova modelu. Kromě normálových sil uvažuje v podloží i se smykovými silami. Nespojité zaboření objektu dle Winklera je u Pasternaka nahrazeno průhybovou kotlinou. 10
Pasternakův model je dvojparametrický. Pasternakův model, pokračování Odpovídá lépe realitě. Rekce podloží je zde funkcí: • parametru C 1 [k. Nm-3]-součinitel poddajnosti podkladu • parametru C 2 [k. Nm-1]-součinitel přenášení smykových sil 11
Pružný poloprostor Je pružné těleso ohraničené rovinou (povrchem poloprostoru). Je jednou z možných idealizací podloží stavebních konstrukcí. Považuje se zpravidla za homogenní a izotropní. 12
Pružný poloprostor, pokračování Zatížení poloprostoru silou působící kolmo k povrchu řešil J. Boussinesq. Pro složky napětí odvodil: 13
Pružný poloprostor, pokračování Pro složky posuvů ve u směru r odvodil: Pro složky posuvů w ve směru osy z odvodil: 14
Pružný poloprostor, pokračování Průběh složek napětí sr a sz v řezu vedeném paprskem síly pro m=0, 25: 15
Pružný poloprostor, rovnoměrné zatížení na ploše obdélníka Pro bod M ležící v libovolné hloubce z pod vrcholem obdélníka na povrchu s rovnoměrným zatížením byly integrací odvozeny následující vztahy pro výpočet složky napětí sz a posunutí w pro z=0: 16
Pružný poloprostor, rovnoměrné zatížení na ploše obdélníka, pokračování Vztahy pro výpočet složky napětí sz a posunutí w pro z=0 lze využít i pro body ležící mimo vrchol skutečné zatěžovací obdélníkové plochy. Je přitom nutno dát příslušný bod do vrcholu dvou případně čtyř zatěžovacích ploch. 17
Pružný poloprostor, rovnoměrné zatížení na ploše obdélníka, příklad Čtvercová zatěžovací plocha, průběh sz z=l/2 a z=l podél osy zatížení pro m=0, 25. 18
Pružný poloprostor, rovnoměrné zatížení na ploše obdélníka, příklad Čtvercová zatěžovací plocha, m=0, 25, průběh w na povrchu podél osy a okraje zatížení. 19
Pružný poloprostor, centricky zatížený dokonale tuhý základ Průběh napětí sz a průhyb w na povrchu pružného poloprostoru pod tuhým základem 20
Pružný poloprostor, centricky zatížený dokonale tuhý základ, pokračování Při zatížení silou P kruhového základu o poloměru a lze průhyb w 0 dán vztahem: Při zatížení silou P čtvercového základu o straně l=2 a je pak průhyb w 0 dán vztahem: 21
Winklerův model podloží, analytické řešení nosníku na pružném podloží Diferenciální rovnice ohybové čáry prutu: b je šířka nosníku C je součinitel stlačitelnosti podkladu 22
Winklerův model podloží, analytické řešení nosníku na pružném podloží, pokračování Rovnice je lineární, nehomogenní diferenciální rovnice 4. řádu. Její analytické řešení je známo pro nosníky nekonečné, polonekonečné i pro nosníky konečné délky. Tato řešení jsou použitelná pro relativně malou skupinu úloh. Uvedenou rovnici lze řešit flexibilněji také metodou sítí. 23
Winklerův model podloží, řešení nosníku na pružném podloží metodou sítí Rovnici převedeme na řešení lineárních rovnic při použití vztahů: Složky vnitřních sil lze při znalosti wi vyjádřit: 24
Pasternakův model podloží, řešení nosníku na pružném podloží Diferenciální rovnice ohybové čáry prutu: b je šířka nosníku C 1, C 2 jsou součinitele podkladu 25
Pasternakův model podloží, řešení nosníku na pružném podloží, pokračování Rovnice je lineární nehomogenní diferenciální rovnicí 4. řádu. Uvedenou rovnici lze řešit metodou sítí. 26
Pasternakův model podloží, řešení nosníku na pružném podloží metodou sítí Rovnici převedeme na řešení lineárních rovnic při použití vztahů: Složky vnitřních sil lze při znalosti wi vyjádřit: 27
Pasternakův model podloží, řešení nosníku na pružném podloží metodou sítí Rovnici upravíme na tvar: 28

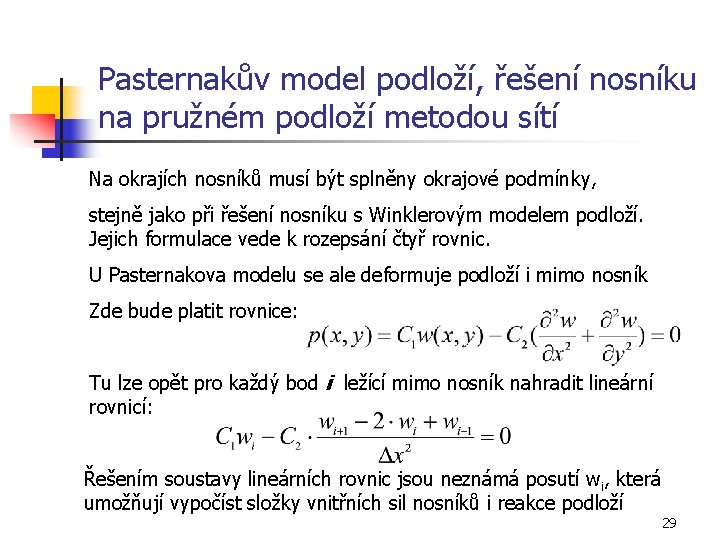

Pasternakův model podloží, řešení nosníku na pružném podloží metodou sítí Na okrajích nosníků musí být splněny okrajové podmínky, stejně jako při řešení nosníku s Winklerovým modelem podloží. Jejich formulace vede k rozepsání čtyř rovnic. U Pasternakova modelu se ale deformuje podloží i mimo nosník Zde bude platit rovnice: Tu lze opět pro každý bod i ležící mimo nosník nahradit lineární rovnicí: Řešením soustavy lineárních rovnic jsou neznámá posutí wi, která umožňují vypočíst složky vnitřních sil nosníků i reakce podloží 29
Příklad, nosník na pružném podkladě, zadání F = 1000 k. N l=6 m Nosník délky 6 m s modulem pružnosti v tahu a tlaku E = 20 GPa a obdélníkovém průřezu h = 0, 5 m a b = 1, 0 m je zatěžován silou F = 1000 k. N v polovině rozpětí. Nosník je uložen na pružném podkladě s modulem stlačitelnosti podkladu C = 36 MN/m 3. 30
Příklad, nosník na pružném podkladě, řešení metodou sítí, Winklerův model Nosník rozdělíme např. na n=6 dílků o délce Dx=1 m: Přípravný výpočet: k=C. b =3, 6. 104 k. N/m 2 Okrajové podmínky: Na okrajích nosníku v bodech i=0 a i=6 platí: 31
Příklad, nosník na pružném podkladě, pokračování řešení Rovnici upravíme na tvar: 32
Příklad, nosník na pružném podkladě, pokračování řešení Rozepsání diferenčních rovnic pro body 0 až 6 nosníku: 33

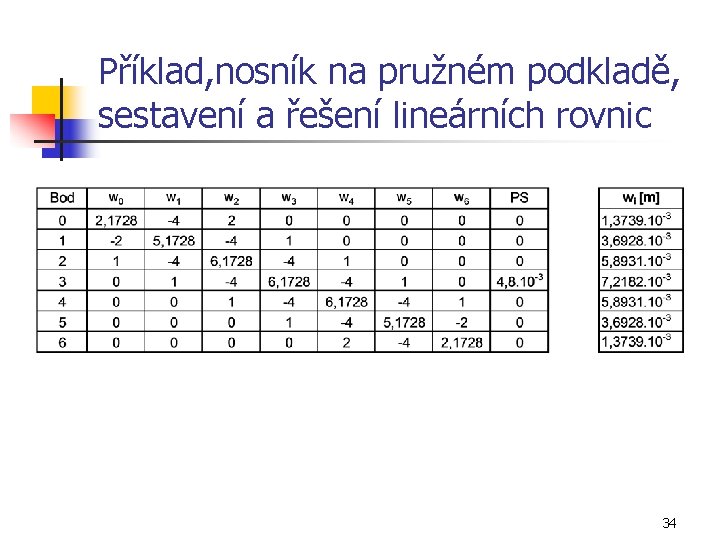

Příklad, nosník na pružném podkladě, sestavení a řešení lineárních rovnic 34

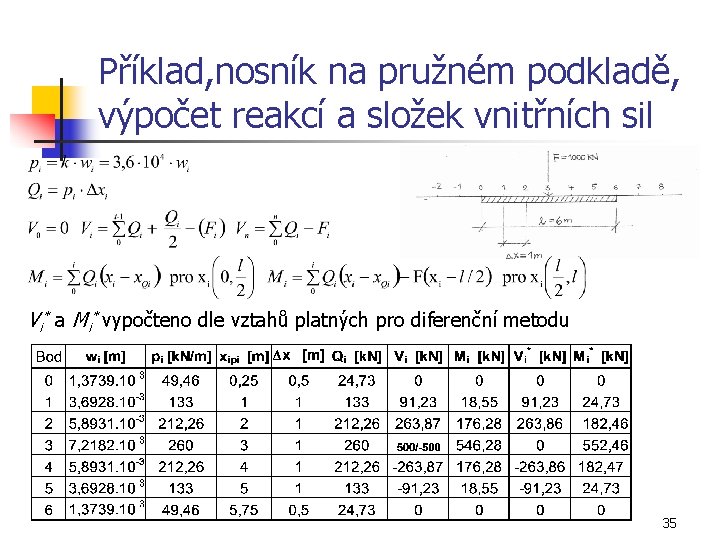

Příklad, nosník na pružném podkladě, výpočet reakcí a složek vnitřních sil Vi* a Mi* vypočteno dle vztahů platných pro diferenční metodu 35
Příklad, nosník na pružném podkladě, průběh posunutí a reakcí 36
Příklad, nosník na pružném podkladě, průběh složek vnitřních sil 37
Winklerův model podloží, jiné metody řešení Interakce nosníku a jiných konstrukcí s Winklerovým modelem podloží nebo i s jinými modely podloží je řešitelná také: • silovou metodou • obecnou deformační metodou • smíšenou metodou - Žemočkinova metoda • metodou konečných prvků 38
Příklad, nosník na Winklerově podloží, výpočtový model pro obecnou deformační metodu (0 1 2) (0 3 4) (0 5 6) (0 7 8) (0 9 10) (0 11 12) (0 13 14) • 6 vodorovných prutů • 7 svislých prutů (oboustranně monoliticky připojené) (pravostranně kloubově připojené) 39

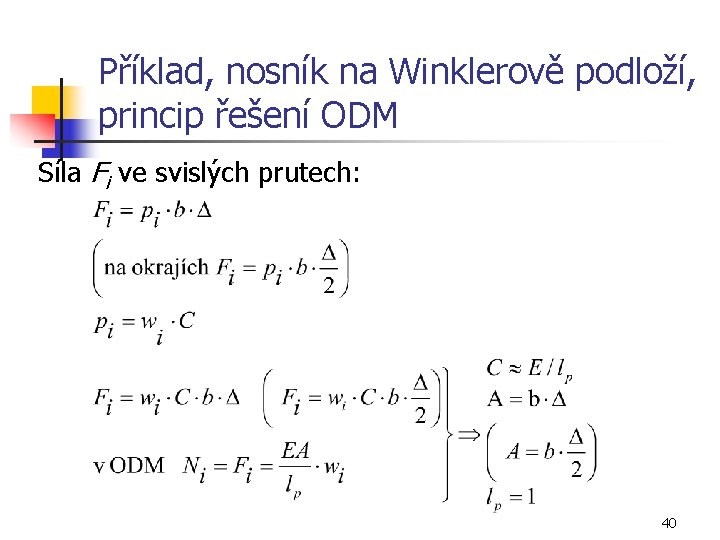

Příklad, nosník na Winklerově podloží, princip řešení ODM Síla Fi ve svislých prutech: 40
Příklad, nosník na Winklerově podloží, řešení obecnou deformační metodou Globální matice tuhosti vodorovných prutů 41
Příklad, nosník na Winklerově podloží, řešení obecnou deformační metodou Globální matice tuhosti svislých prutů 42
Příklad, nosník na Winklerově podloží, řešení obecnou deformační metodou Celková matice tuhosti nosníku Zatěžovací vektor nosníku 43
Příklad, nosník na Winklerově podloží, řešení ODM, průhyb nosníku 44
Příklad, nosník na Winklerově podloží, řešení ODM, hodnoty natočení nosníku 45
Příklad, nosník na Winklerově podloží, řešení ODM, hodnoty reakcí [k. N] (síly ve svislých prutech) 46
Příklad, nosník na Winklerově podloží, řešení ODM, hodnoty posouvajících sil 47
Příklad, nosník na Winklerově podloží, řešení ODM, hodnoty ohybových momentů [k. Nm] 48
Nosník na pružném podloží, Žemočkinova metoda Nosník na pružném podloží obecně zatížený Rozdělení nosníku na dílky a nahrazení podloží kyvnými pruty 49
Nosník na pružném podloží, Žemočkinova metoda, pokračování Výpočtový model, základní staticky a polohově určitá konstrukce Neznámé síly Xi nahrazují spojitou reakci podloží pi 50
Nosník na pružném podloží, Žemočkinova metoda, pokračování Poloha vetknutého okraje nosníku je dána neznámým poklesem w 0 a pootočení j 0 Úloha je smíšená – řeší se silově a deformačně. Je n neznámých sil a dvě neznámá přetvoření. Sestaví se n+2 rovnic, a to n deformačních podmínek a 2 podmínky silové (rovnovážné). 51
Nosník na pružném podloží, Žemočkinova metoda, pokračování Deformační podmínky: 52
Nosník na pružném podloží, Žemočkinova metoda, pokračování Silové (rovnovážné) podmínky: Řešením n+2 rovnic jsou síly X 1 až Xn a přetvoření w 0 a j 0, které stav nosníku a poloprostoru jednoznačně definují. 53

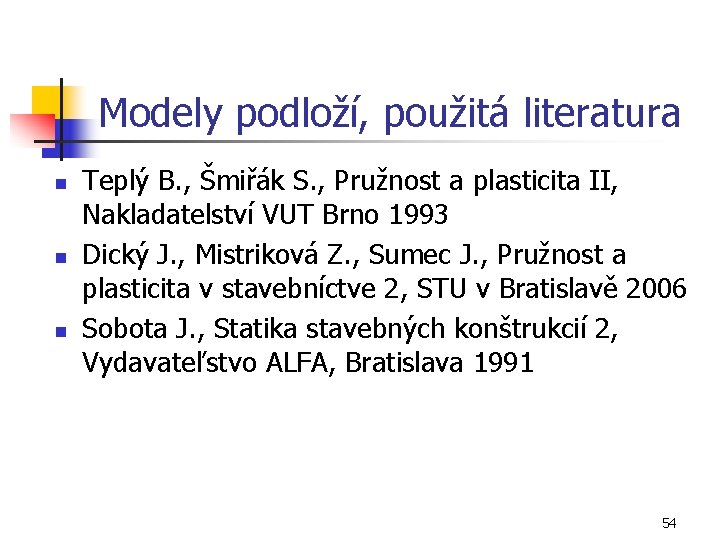

Modely podloží, použitá literatura n n n Teplý B. , Šmiřák S. , Pružnost a plasticita II, Nakladatelství VUT Brno 1993 Dický J. , Mistriková Z. , Sumec J. , Pružnost a plasticita v stavebníctve 2, STU v Bratislavě 2006 Sobota J. , Statika stavebných konštrukcií 2, Vydavateľstvo ALFA, Bratislava 1991 54
