PRTG Traffic Grapher Uma ferramenta da apoio ao

PRTG Traffic Grapher Uma ferramenta da apoio ao Administrador

Faculdades Senac Pelotas • Curso Superior de Tecnologia em Redes de Computadores • Éverton Perleberg • Disciplina: Projeto Integrador II • everton. perleberg@gmail. com

Objetivo • Este projeto visa mostrar a ferramenta PRTG, O Peasler Router Traffic Grapher é uma ferramtenta de adminstração projetada para o sistema Windows, a qual mostra ser uma ferramenta excelente, servindo de apoio ao Administrador de rede, possibilitando-o acompanhar e monitorar facilmente uma rede, obtendo diversas informações a seu respeito.

Andamento do Projeto • A ferramenta PRTG Traffic Grapher está instalada em uma estação de monitoramento com Windows XP. • O PRTG não necessita de uma maquina robusta para funcionar, a estação de monitoramento foi montada em um computador com processador Celeron, 512 Mb de memoria e um HD de 40 GB.

Andamento do Projeto • A estação de monitoramento foi instalada em um ambiente real, onde vai monitorar um servidor e cinco estações de trabalho. • O PRTG possibilita monitorar uma serie de recursos, entre elas o trafego nas interfaces, uso de memória, uso de cpu, uso de discos, se o PRTG for instalado em um computador que concentra todo o trafego ele pode monitorar quais os protocolos de rede mais utilizados.

PRTG • O primeiro passo a ser realizado foi a ativação do Agente SNMP nas estações de trabalho e no servidor que serão monitorados. • Após foi liberada a porta 161 UDP no Firewall das estações de trabalho e no servidor que serão monitorados. • O PRTG localiza os Agentes SNMP através do IP das estações, por isso é necessário utilizar as estações com IP fixo.

PRTG • O acesso as informações e gráficos gerados pelo PRTG pode ser diretamente no software ou via Web, tanto internamente com o endereço IP da estação de monitoramento seguido de : 8000, que foi a porta escolhida para o serviço, externamente utiliza-se o IP da WAN do modem seguido da porta. • OBS: A porta deve ser devidamente liberada no modem.

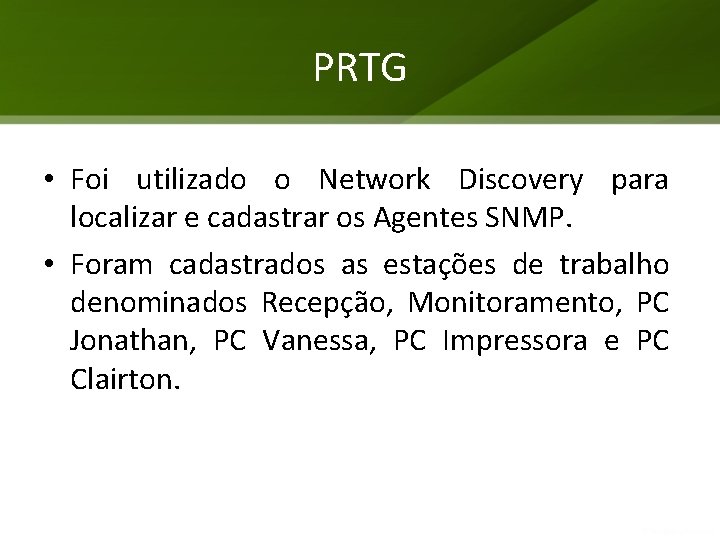

PRTG • Foi utilizado o Network Discovery para localizar e cadastrar os Agentes SNMP. • Foram cadastrados as estações de trabalho denominados Recepção, Monitoramento, PC Jonathan, PC Vanessa, PC Impressora e PC Clairton.

Adicionando um Sensor SNMP

Acesso Via Web

Uso de rede em Recepção

Uso de CPU em PC Clairton

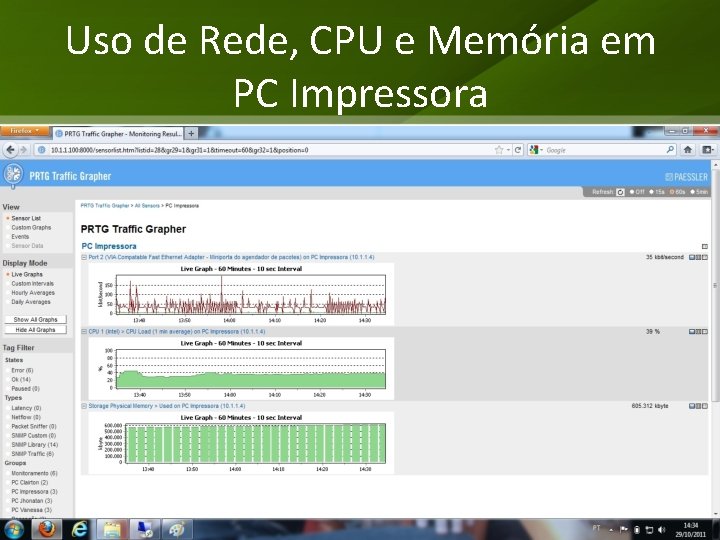

Uso de Rede, CPU e Memória em PC Impressora

Andamento Geral • Na parte Prática falta somente Liberar a Porta no modem ADSL. • Terminar a escrita do relatorio.
