Präsentation DDL - Produktportfolio Stand 03/2016 DDL Gmb. H Durchführungstechnik Dichtsysteme Lutz Rohr- und Kabeldurchführungen in der Theorie und Praxis Neu Fakten und Zahlen (Werkfoto: DDL Gmb. H; Wernau) | 01. 09. 2012 | © DDL Gmb. H 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.
1. Vorstellung Ausführungsarten von Rohrdurchführungen durch Wand und Decke Ausführungen von Rohrdurchführungen § Einfache Rohrdurchführungen mit Mauerkragen zum Einbetonieren Mauerkragen § Hochwertige Rohrdurchführungen mit Ringraumdichtungen für Futterrohre/Mauerhülsen/Kernbohrungen Ringraumdichtungen (Werkfoto: DDL Gmb. H; Wernau) | 01. 09. 2012 | © DDL Gmb. H 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.
2. Hochwertige Rohrdurchführungen Gliederketten-Ringraumdichtung KTW-Ausführung NBR-Ausführung • immer teilbar für nachträglichen Einbau • kostengünstig aufgrund Massenproduktion der Einzelglieder • dicht gegen drückendes Wasser (20 m Wassersäule / 50 m Wassersäule) • einfache und schnelle Montage insbesondere bei großen Durchführungsdimensionen • unterschiedliche Materialien - Standard-EPDM für anspruchslose Medienumgebung - Nitril für Beständigkeiten gegen Öl, Fett, Benzin, Kerosin etc. - KTW für den Einsatz in Trinkwasseranlagen (Werkfoto: DDL Gmb. H; Wernau) | 01. 09. 2012 | © DDL Gmb. H 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.
2. 1 Anmerkungen zu Gliederketten-Ringraumdichtung • • dicht gegen drückendes Wasser 5 bar dicht gegen drückendes Wasser 2 bar Gliederketten-Ringraumdichtung druckdicht bis 50 m Wassersäule (2 -lagig) Gliederketten-Ringraumdichtung druckdicht bis 20 m Wassersäule (1 -lagig) (Werkfoto: DDL Gmb. H; Wernau) | 01. 09. 2012 | © DDL Gmb. H 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.
2. 2 Einbaubeispiel Gliederketten-Ringraumdichtung Montagevideo Gliederketten-Ringraumdichtung (Montagevideo: im Internet unter: –Produkte - Rohrdurchführungen –Ring Seal Moduldichtung ) | 01. 09. 2012 | © DDL Gmb. H 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.
3. Hochwertige Rohrdurchführungen Pressring-Kompakt-Dichteinsätze • bei kleinen Standard-Durchführungen (insbesondere DN 80/DN 100 einfache und schnelle Montage) • Sonderausführungen für exzentrische Medienrohr. Positionierung • Sonderausführung für Mehrfach-Durchführung Pressring-Kompakt-Dichteinsätze • dicht gegen drückendes Wasser 2 bar (1 -lagig, 30 mm Gummi) • dicht gegen drückendes Wasser 5 bar (2 -lagig, 60 mm Gummi) • in EPDM-, Nitril-, KTW-Ausführung • teilbare Ausführungen möglich (kostenintensiver da höherer Fertigungsaufwand) Pressring vs Gliederkette Pressringdichtungen bis DN 1200 (Werkfoto: DDL Gmb. H; Wernau) PR generell teurer aufgrund von Materialien und Fertigungsverfahren | 01. 09. 2012 | © DDL Gmb. H 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.
3. 1 Ausführungsbeispiele Pressring-Kompakt-Dichteinsätze 1 -fach / geteilt 11 -fach / geteilt 4 -fach / geschlossen 3 -fach / geteilt 10 -fach / geschlossen 8 -fach/ geteilt 2 -fach / geschlossen exzentrisch / geteilt (Werkfoto: DDL Gmb. H; Wernau) | 01. 09. 2012 | © DDL Gmb. H 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. mit Prüfstutzen / geteilt Spezial Biogas Großflansch / geschlossen
3. 2 Pipe-Seal Senso Pressring Dichteinsatz in 2 -Komponenten-Bauweise Pressring-Dichteinsatz • • • Pressflansche und Verbindungselemente aus Edelstahl Träger- / Kernbauteil aus Vollgummi Mantelhülle aus Duroplast-Elastomer mit hervorragenden chemischen, mechanischen und thermischen Eigenschaften Querschnitt Pipe-Seal Senso Einbau Pipe-Seal Senso (Werkfoto: DDL Gmb. H; Wernau) | 01. 09. 2012 | © DDL Gmb. H 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.
3. 3 Pipe-Seal Hybrid - Pressring Dichteinsatz für dünnwandige Kunststoffrohre / Kunststoffmantelrohre Pressring-Dichteinsatz • Pressflansche und Verbindungselemente aus Edelstahl • außen liegender Rundrahmen aus Vollgummi –mittlerer Härte, im Verbund mit innenliegendem Dichteinsatz aus Duroplast-Elastomer mit sehr weicher Härteeinstellung • Der extra weiche Dichteinsatz passt sich perfekt den Medienrohr. Oberflächenkonturen an. • Der Einbau kann ohne Sonderwerkzeug (Drehmomentschlüssel) über Sichtkontaktanzeige (rote Wulst) an den Pressflanschrändern durchgeführt werden Querschnitt Pipe-Seal Hybrid (Werkfoto: DDL Gmb. H; Wernau) | 01. 09. 2012 | © DDL Gmb. H 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Pipe Seal Hybrid mit Großflansch
3. 4 Pipe-Seal BG Pressring Dichteinsatz Biogas Pressring-Dichteinsatz mit Befestigungslaschen für Behälterwand Pipe-Seal BG für: • Rohre • Kabel • Lukenfenster • Rührwerke (Werkfoto: DDL Gmb. H; Wernau) | 01. 09. 2012 | © DDL Gmb. H 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.
3. 4. 1 Nachrüstsatz Nachträgliche Montage zur Sicherung gegen Rutschen/Herausdrücken von bereits eingebauten Rohrdurchführungen (Gliederketten-Dichteinsätze oder Kompakt-Pressringdichtungen) • überdeckender Flanschring • geteilte Ausführung • mit Befestigungslaschen (Werkfoto: DDL Gmb. H; Wernau) | 01. 09. 2012 | © DDL Gmb. H 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

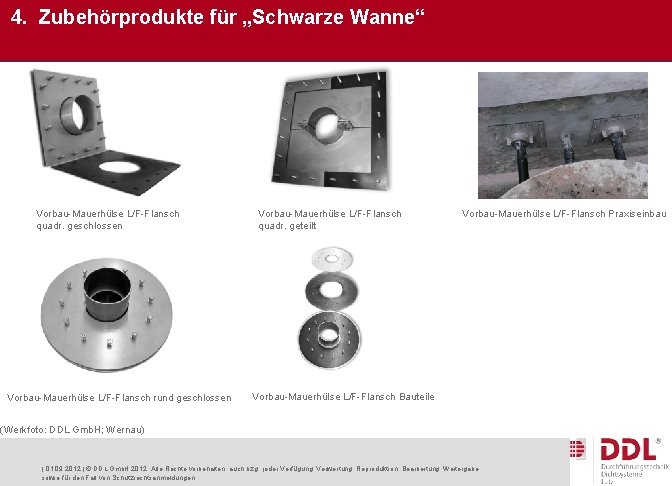

4. Zubehörprodukte für „Schwarze Wanne“ Vorbau-Mauerhülse L/F-Flansch quadr. geschlossen Vorbau-Mauerhülse L/F-Flansch rund geschlossen Vorbau-Mauerhülse L/F-Flansch quadr. geteilt Vorbau-Mauerhülse L/F-Flansch Praxiseinbau Vorbau-Mauerhülse L/F-Flansch Bauteile (Werkfoto: DDL Gmb. H; Wernau) | 01. 09. 2012 | © DDL Gmb. H 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.
5. Vorstellung von Einbauvarianten Einbau in Futterrohr aus Faserzement /Quarzsandzement Einbau in Kernbohrung Einbau in Mauerhülse mit Ankerflansch aus Stahl schwarz/ verzinkt / Edelstahl Beschichtung / Veredelung von Kernbohrungen Futterrohre / Mauerhülsen (Werkfoto: DDL Gmb. H; Wernau) | 01. 09. 2012 | © DDL Gmb. H 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Einbau in Vorbau-Mauerhülse
6. Unvollständige Ausschreibungstexte / Leistungsverzeichnisse / Anfragen / Bestellungen was muss der Anbieter/Lieferant von Rohrdurchführungen unbedingt für eine ordnungsgemäße Bearbeitung wissen? => Nur 5 Informationen (5 -Finger-Regel) • • • Kernbohrungs-ID / DN oder Hülsrohr-ID Medienrohr-AD oder Medienrohr-DN mit Rohr-Materialangabe (s. DDL Tabelle) Kautschukvorgabe oder Einbau-Medienumgebung Stahlteile verzinkt oder Edelstahl Druckstufe => Wanddickenangabe bei Kombination mit Hülsrohr | 01. 09. 2012 | © DDL Gmb. H 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

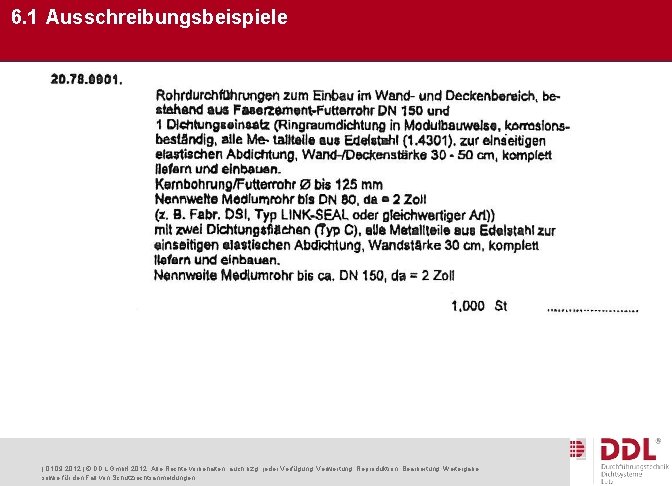

6. 1 Ausschreibungsbeispiele | 01. 09. 2012 | © DDL Gmb. H 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.
6. 1 Ausschreibungsbeispiele | 01. 09. 2012 | © DDL Gmb. H 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.
6. 1 Ausschreibungsbeispiele | 01. 09. 2012 | © DDL Gmb. H 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.
7. Kabeldurchführung Systempackung DSP 150 ● DSP 150 Einfach-/Doppel. Dichtpackung ● DSP 150 Einfach-/Doppel. Schrägdichtpackung ● Systemdeckel für Dichtpackungen und Alu-Vorbauflansche ● Systemdeckel mit Stutzen und Thermomuffen ● Systemdeckel mit Steckmuffen ● Dichteinsatz mit Wechselringen ● Dichteinsatz für Wellrohre | 01. 09. 2012 | © DDL Gmb. H 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.
7. 1 DSP 150 Einfach-Dichtpackung / Doppel-Dichtpackung Halogenfrei – zur Aufnahme von handelsüblichen Systemdeckeln, universellen System-Dichteinsätzen mit Thermomuffen oder Segmentringtechnik und Systemdeckel mit Steckmuffen. Die Dichtpackungen sind im Lieferzustand mit gas-/wasserdichtem Blinddeckel verschlossen. Zum einseitigen Anschluss von System-Dichteinsätzen, Systemdeckel für Rohranschluss oder flexiblen Schutzrohrsystemen Zum beidseitigen Anschluss von System-Dichteinsätzen, Systemdeckel für Rohranschluss oder flexiblen Schutzrohrsystemen | 01. 09. 2012 | © DDL Gmb. H 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.
7. 2 DSP 150 Einfach-Schrägpackung 45° / Doppel-Schrägpackung 45° Für schalungsbündigen Einbau mit Hilfsrahmen und Styroporkeil Mindestwandstärke 250 mm 30° / 60° Abwinklung auf Anfrage | 01. 09. 2012 | © DDL Gmb. H 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.
7. 3 DSP 150 Systemdeckel für Dichtpackungen und Alu-Vorbauflansche DSP 150 Systemdeckel für Rohranschluss mit Steckmuffe und innenliegender Dichtlippe zum Anschluss von starren Kabelschutzrohren – optional mit Übergangsmanschette zum Anschluss von starren sowie flexiblen Kabel. Schutzrohren (dicht gegen drückendes Wasser) Systemdeckel mit Steckmuffe für DSP 150 Dichtpackung / Alu. Vorbauflansch zum Anschluss von Rohren Systemdeckel mit Rohrstutzen und Anschlussmanschette Für DSP 150 Dichtpackung / Alu. Vorbauflansch zum Anschluss von Muffenrohren oder mit Manschette zum Anschluss von Rohren | 01. 09. 2012 | © DDL Gmb. H 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.
7. 4 DSP 150 Dichteinsätze mit Rohrstutzen und Thermomuffen für Dichtpackungen und Alu-Vorbauflansche DSP 150 Dichteinsätze passend für handelsübliche einbetonierte System. Dichtpackungen und Alu-Vorbauflansche (dicht gegen drückendes Wasser) System-Dichteinsatz 3 x 50 mit 3 Rohrstutzen ID 50 mm und Thermomuffen Stahlteile V 2 A System-Dichteinsatz 6 x 32 mit 6 Rohrstutzen ID 32 mm und Thermomuffen Stahlteile V 2 A | 01. 09. 2012 | © DDL Gmb. H 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.
7. 5 DSP 150 Dichteinsätze mit Segmentringen (extrem weiches Material) für Dichtpackungen und Alu-Vorbauflansche DSP 150 Dichteinsätze passend für handelsübliche einbetonierte System- Dichtpackungen und Alu-Vorbauflansche (dicht gegen drückendes Wasser) Dichteinsätze mit Segmentringen zur Anpassung an individuelle Kabelbelegung. Im Urzustand auch als Blindstopfen für künftige Kabelbelegung einsetzbar. Segmentringe aus beständigem Duroplast-Elastomer mit hervorragenden mechanischen, thermischen und elektrischen Eigenschaften. System-Dichteinsatz 3 x 60 für Kabel-AD 10 – 54 mm Stahlteile V 2 A System-Dichteinsatz 6 x 40 für Kabel-AD 10 – 30 mm Stahlteile V 2 A | 01. 09. 2012 | © DDL Gmb. H 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.
7. 6 DSP 150 Dichteinsätze für Kabelschutzrohre für Dichtpackungen und Alu-Vorbauflansche DSP 150 Dichteinsatz Pipe-Seal Hybrid in 2 -Komponentenbauweise und DSP 150 Dichteinsatz Pipe-Seal Standard System-Dichteinsatz Pipe-Seal Hybrid extrem weicher Innenring (Duroplast-Elastomer) mittelharter Außenmantel (EPDM) für Wellrohre AD 160 mm Stahlteile V 2 A System-Dichteinsatz Pipe-Seal Standard mittelharter Elastomereinsatz (EPDM) für starre Kunststoffrohre Stahlteile V 2 A | 01. 09. 2012 | © DDL Gmb. H 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.
7. 7 DSP 150 Alu-Vorbauflansch für Systemdeckel und Dichtpackungen System-Alu-Vorbauflansch zum nachträglichen Andübeln vor Kernbohrungen zur Aufnahme von ● Systemdeckel mit Rohrstutzen ● Systemdeckel mit Steckmuffen ● System-Dichteinsätzen mit Rohrstutzen ● System-Dichteinsätzen mit Segmentringen ● System-Dichteinsätze für Wellrohre ● System-Dichteinsätze für starre Kunststoffrohre | 01. 09. 2012 | © DDL Gmb. H 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.
Vielen Dank für Ihre Aufmerksamkeit | 01. 09. 2012 | © DDL Gmb. H 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.
