Préparation du générateur THT autonome pour harpe Objectif: disposer d’un générateur autonome pour les harpes de lutte anti frelon Le dispositif proposé part de l’électronique d’une raquette anti-moustiques type Flyshock que l’on peut trouver dans les magasins Truffeau. D’autres électroniques de ce type ont été testées mais ne supportent pas l’usage continu nécessité par notre application « harpe » . Le module de cette raquette fonctionne avec une batterie lithium de 3, 7 V qui n’est pas suffisante pour les harpes (vide en 2 h de fonctionnement continu). Il faut donc la supprimer au profit d’un raccordement à un panneau solaire avec une tension de 5 à 6 V et capable de fournir 0, 2 A. Les panneaux dits « chargeurs » pour téléphone portable, 5 V 10 W fournissent 1, 5 A au plein soleil et environ 0, 2 A par temps clair. Ils conviennent bien si on les dispose bien exposés au ciel (sur la ruche ou déporté). JF Patingre septembre 2018

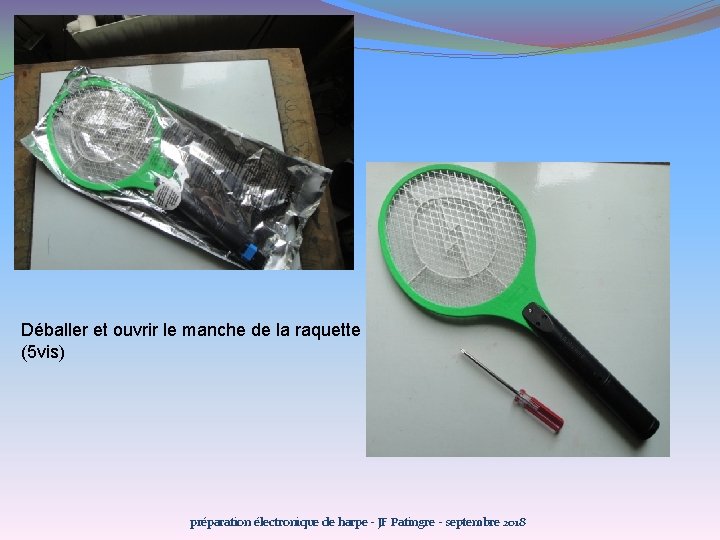

Déballer et ouvrir le manche de la raquette (5 vis) préparation électronique de harpe - JF Patingre - septembre 2018

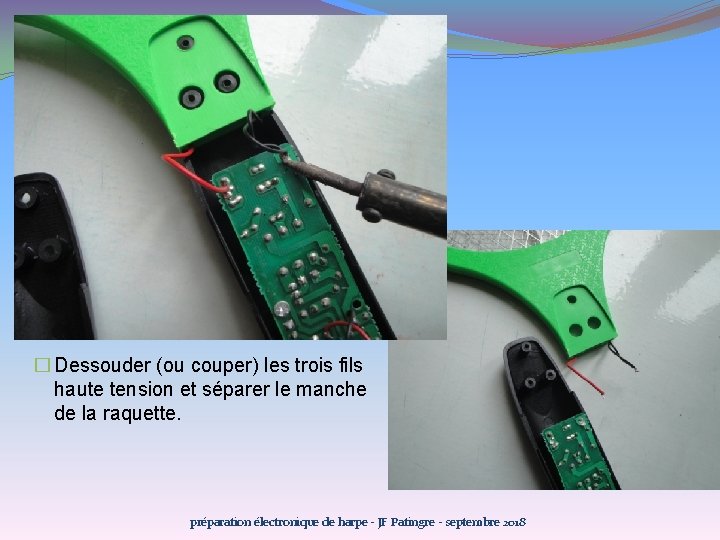

� Dessouder (ou couper) les trois fils haute tension et séparer le manche de la raquette. préparation électronique de harpe - JF Patingre - septembre 2018

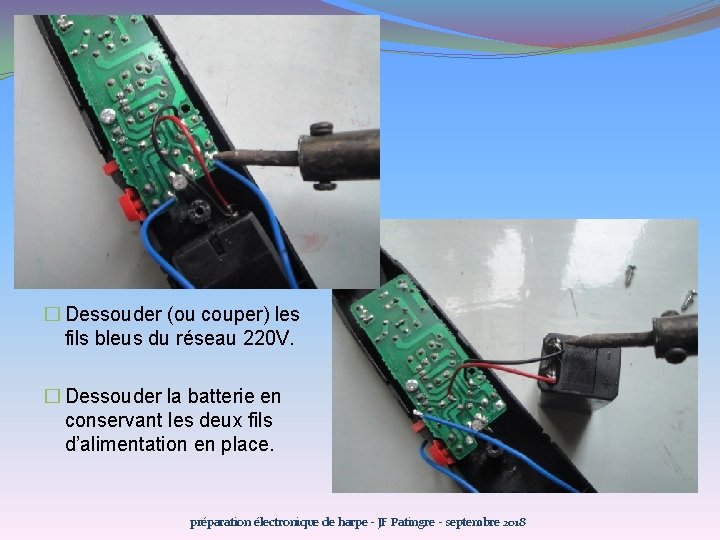

� Dessouder (ou couper) les fils bleus du réseau 220 V. � Dessouder la batterie en conservant les deux fils d’alimentation en place. préparation électronique de harpe - JF Patingre - septembre 2018

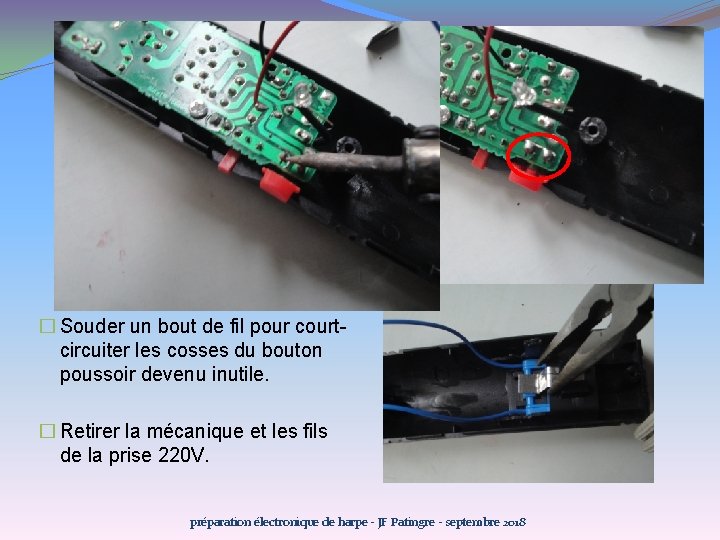

� Souder un bout de fil pour courtcircuiter les cosses du bouton poussoir devenu inutile. � Retirer la mécanique et les fils de la prise 220 V. préparation électronique de harpe - JF Patingre - septembre 2018

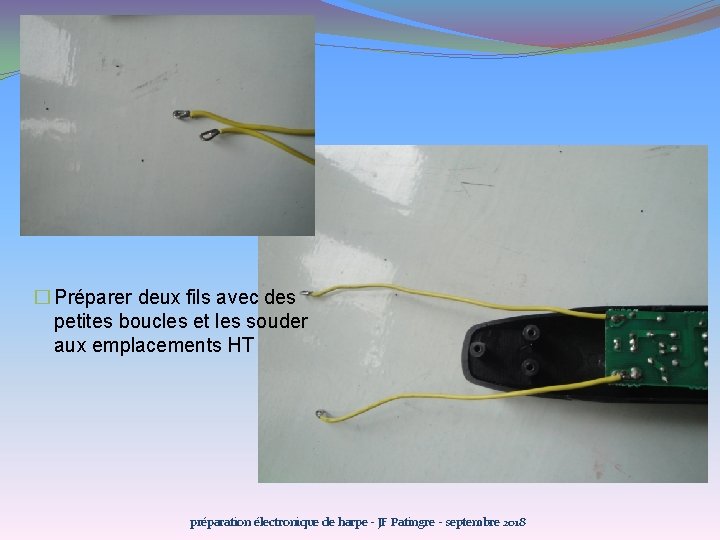

� Préparer deux fils avec des petites boucles et les souder aux emplacements HT préparation électronique de harpe - JF Patingre - septembre 2018

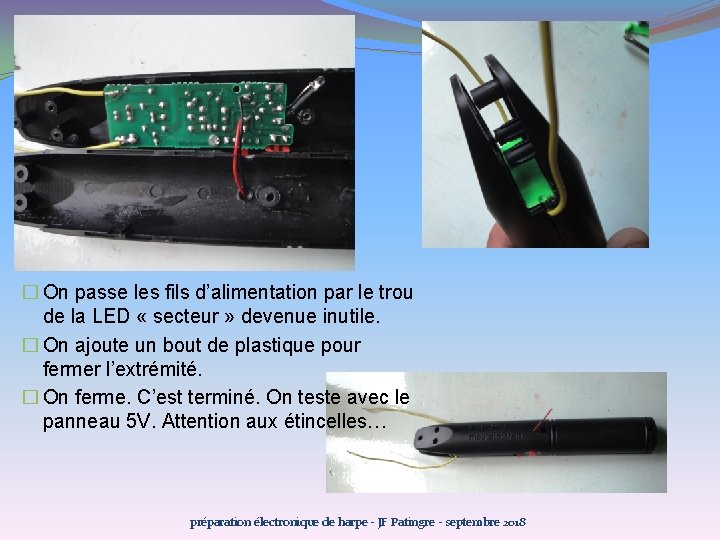

� On passe les fils d’alimentation par le trou de la LED « secteur » devenue inutile. � On ajoute un bout de plastique pour fermer l’extrémité. � On ferme. C’est terminé. On teste avec le panneau 5 V. Attention aux étincelles… préparation électronique de harpe - JF Patingre - septembre 2018

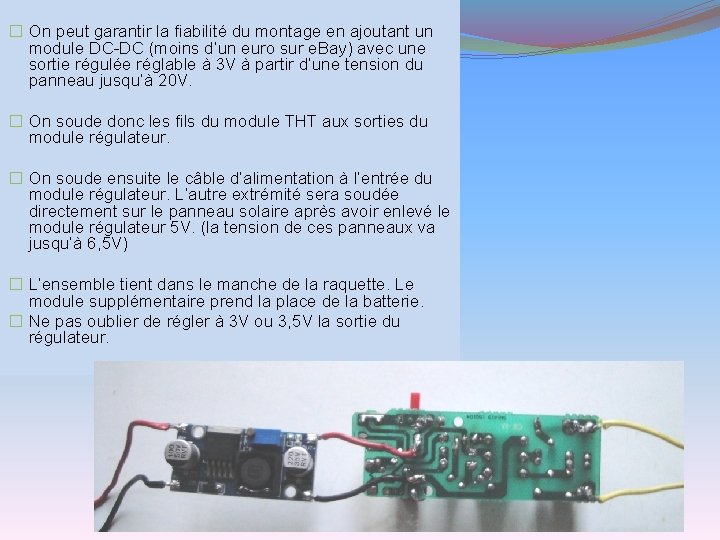

� On peut garantir la fiabilité du montage en ajoutant un module DC-DC (moins d’un euro sur e. Bay) avec une sortie régulée réglable à 3 V à partir d’une tension du panneau jusqu’à 20 V. � On soude donc les fils du module THT aux sorties du module régulateur. � On soude ensuite le câble d’alimentation à l’entrée du module régulateur. L’autre extrémité sera soudée directement sur le panneau solaire après avoir enlevé le module régulateur 5 V. (la tension de ces panneaux va jusqu’à 6, 5 V) � L’ensemble tient dans le manche de la raquette. Le module supplémentaire prend la place de la batterie. � Ne pas oublier de régler à 3 V ou 3, 5 V la sortie du régulateur. préparation électronique de harpe - JF Patingre - septembre 2018
