PRP 1 ano Ensino Médio Geografia Gay Lussac Professor José Victor

Projeções cartográficas • Foram desenvolvidos para transferir uma imagem da superfície curva da esfera terrestre para um plano da carta, o que sempre vai acarretar deformações. • Os tipos de propriedades geométricas que caracterizam as projeções cartográficas são: a) Conformes – valoriza o formato das áreas. b) Equivalentes – valoriza o tamanho das áreas. c) Afiláticas – as áreas e os ângulos apresentam-se deformados d) Equidistantes - são as projeções que não apresentam deformações em linha reta;

PROJEÇÕES CARTOGRÁFICAS Grau de Deformação da Superfície Quanto ao grau de deformação das superfícies representadas, são classificadas em: [1] CONFORMES, [2] EQUIVALENTES ou isométricas e [3] EQÜIDISTANTES. 1 - Projeções Conformes – - Preserva os ângulos. - Paralelos e os meridianos se cruzam em ângulos retos - Mantem a forma dos objetos no mapa

PROJEÇÕES CARTOGRÁFICAS 2) Projeções Equivalentes Não deformam áreas, conservando uma relação constante da área, - Alteram as Formas Peters, cilíndrico equivalente

MERCATOR X PETERS DIFERENTES VISÕES DO “MUNDO” • São os mapas-múndi mais usados. • Ambos feitos a partir de projeções cilíndricas. MERCATOR (1569) PETERS (1973)

PROJEÇÕES CARTOGRÁFICAS Comparação: Conforme / Equivalente Proporção no mapa Mercator Proporção no mapa Mollweide

PROJEÇÕES CARTOGRÁFICAS ONU 3) Projeções Equidistantes – são as projeções que não apresentam deformações em linha reta; -Isso só é possível em determinada direção. -São menos empregadas que as projeções conformes e equivalentes, porque raramente é desejável um mapa com distâncias corretas apenas em uma direção. Usadas em rotas aéreas ou marítimas retas.

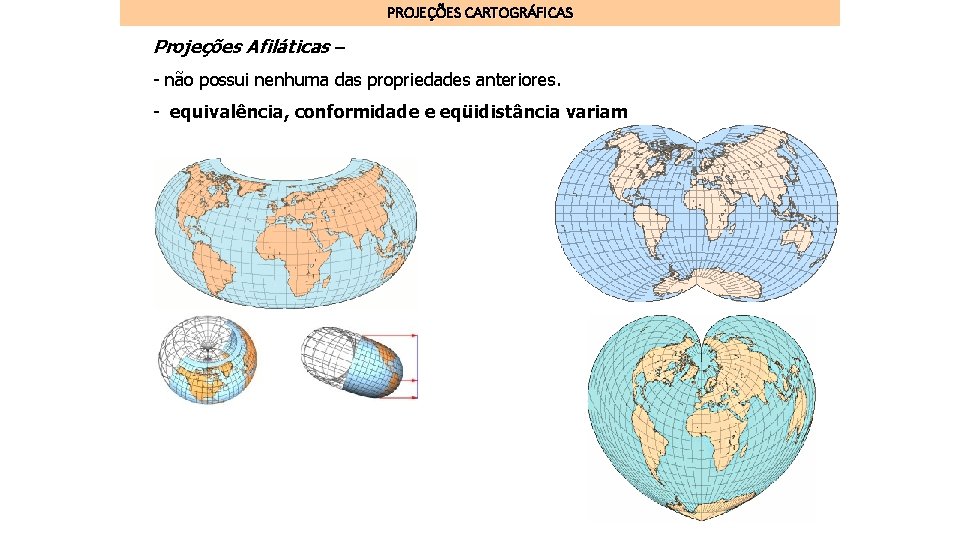

PROJEÇÕES CARTOGRÁFICAS Projeções Afiláticas – - não possui nenhuma das propriedades anteriores. - equivalência, conformidade e eqüidistância variam

PROJEÇÕES CARTOGRÁFICAS Projeções Afiláticas – - não possui nenhuma das propriedades anteriores. - equivalência, conformidade e eqüidistância variam

Projeção cilíndrica Nesta projeção os meridianos e os paralelos são linhas retas que se cortam em ângulos retos. Nela as regiões polares aparecem muito exageradas. Os mapas-múndi são feitos em projeções cilíndricas.

Projeção cônica Nesta projeção os meridianos convergem para os pólos e os paralelos são arcos concêntricos situados a igual distância uns dos outros. São utilizados para mapas de países de latitudes médias.

PROJEÇÃO AZIMUTAL • São projeções sobre um plano tangente ao esferóide em um ponto. No tipo normal (ou polar), o ponto de tangência representa o pólo norte ou sul e os meridianos de longitude são linhas retas radiais que partem deste ponto enquanto paralelos de latitude aparecem como círculos concêntricos.

ESCALAS Escala é a relação entre a medida de um objeto ou lugar representado no papel e sua medida real, onde a razão ou relação de semelhança é a seguinte: E = d D D = um comprimento tomado no terreno, que denominar-se-á distância real natural. d = um comprimento homólogo no desenho, denominado distância prática ou gráfica. As escalas mais utilizadas são: Numérica: Gráfica:

ESCALAS Observe o mapa ao lado: Ele mostra que a cada 1 centímetro no mapa a realidade corresponde a 50 mil centímetros ou 500 metros

ESCALAS Comparando os mapas A e B, observamos que há maior riqueza de detalhes no mapa B e sua escala é duas vezes maior do que no mapa A. Observe, então, que quanto menor for o denominador da escala, maior ela será e mais detalhes ela nos dará.

Curva de Nível É o método utilizado para representar o relevo terrestre, que permite ao usuário, ter um valor aproximado da altitude em qualquer parte do mapa. PRINCIPAIS CARACTERÍSTICAS - Todos os pontos de uma curva de nível se encontram na mesma elevação. - Cada curva de nível fecha-se sempre sobre si mesma. - As curvas de nível nunca se cruzam, podendo se tocar em saltos d'água ou despenhadeiros.

Solstícios e Equinócios Devido ao movimento de translação, os solstícios acontecem aproximadamente em 21/06 no hemisfério norte e 21/12 no hemisfério sul, quando os raios solares incidem diretamente sobre o trópico da região norte/sul acontecendo o dia mais longo do ano. Ao mesmo tempo em que o sol incide em um hemisfério, no outro acontece o solstício de inverno e o dia mais curto do ano. Durante um ano, apenas em dois dias, os dois hemisférios terrestres recebem aproximadamente a mesma quantidade de luz e calor: 21 de março e 21 de setembro, quando acontecem os equinócios, sendo a duração dos dias iguais às noites

Fusos horários Dividindo os 360º da circunferência terrestre por 24, temos 15º, que é a medida de cada fuso horário. Cada fuso é delimitado por dois meridianos e todas as localidades situadas no seu interior têm a mesma hora, que é chamada de hora legal. O Brasil, devido à sua extensão no sentido leste-oeste, apresenta quatro fusos horários diferentes.

Sistema de Fusos Horários/U. T. C. (Tempo Universal Coordenado) O limite teórico dos fusos horários é estabelecido a cada 15º de longitude partir do meridiano central O limite prático é uma adaptação para que os limites políticos, fiquem dentro do mesmo fuso.

TIPOS DE HORAS • Hora legal – tem por base o meridiano de Greenwich (12 para cada hemisfério) e o meridiano central de cada fuso • Hora solar – é a posição exata da localidade em relação ao Sol, a partir da longitude.
