Prozessleittechnik und Web 2. 0 Herzlich Willkommen GPRS

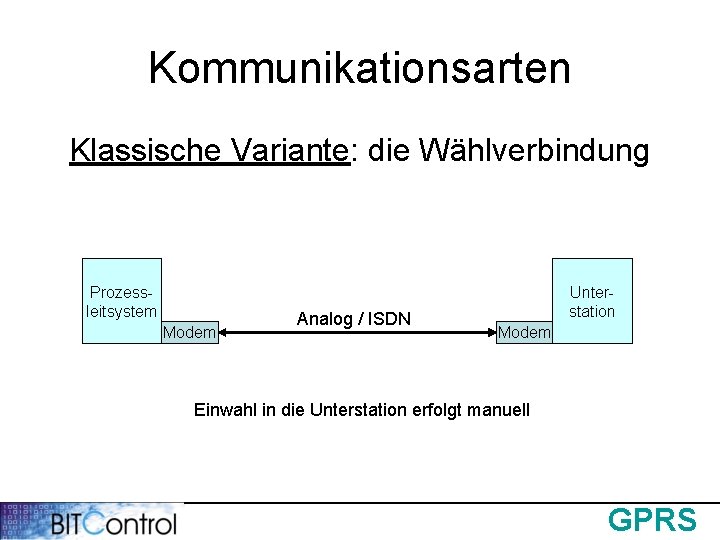

Kommunikationsarten Klassische Variante: die Wählverbindung Prozessleitsystem Modem Analog / ISDN Unterstation Modem Einwahl in die Unterstation erfolgt manuell GPRS

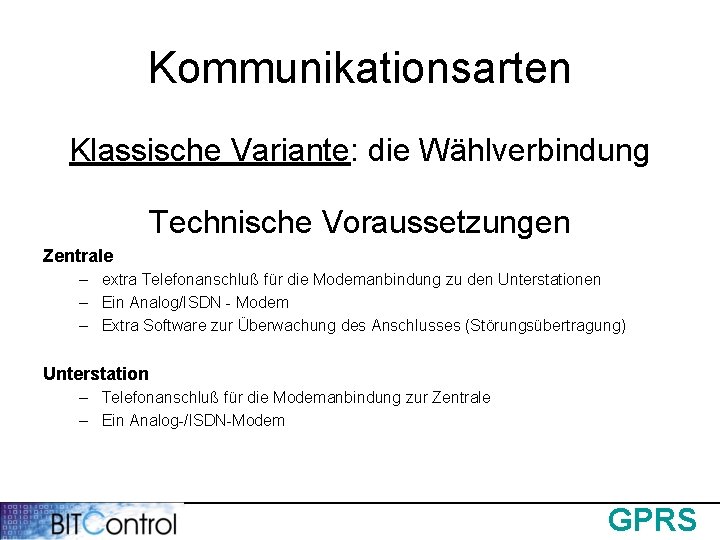

Kommunikationsarten Klassische Variante: die Wählverbindung Technische Voraussetzungen Zentrale – extra Telefonanschluß für die Modemanbindung zu den Unterstationen – Ein Analog/ISDN - Modem – Extra Software zur Überwachung des Anschlusses (Störungsübertragung) Unterstation – Telefonanschluß für die Modemanbindung zur Zentrale – Ein Analog-/ISDN-Modem GPRS

Kommunikationsarten Neue Variante: Standleitung mit GPRS Prozessleitsystem DSL Router Internet Analog / ISDN GPRS Modem Unterstation ist 24 h Online GPRS

Kommunikationsarten Einführung GPRS (= General Packet Radio Service) • Paketorientierter Übertragungsdienst, der im Bereich des Mobilfunknetzes eingesetzt wird • GPRS ist dort vorhanden, wo auch normaler Mobilfunk (D 1/D 2) möglich ist • Datenübertragung erfolgt über das Internet • Datenübertragungsraten von ISDN werden erreicht • Abrechnung erfolgt über Volumen (zeitunabhängig) • GPRS baut auf GSM auf, ist aber eine eigene Technologie! (GSM ist zeitabhängig und vergleichbar mit analoger Kommunikation) GPRS

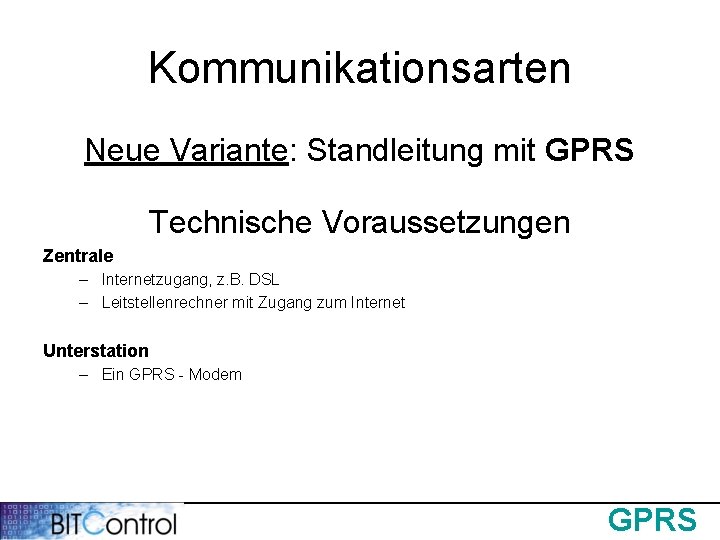

Kommunikationsarten Neue Variante: Standleitung mit GPRS Technische Voraussetzungen Zentrale – Internetzugang, z. B. DSL – Leitstellenrechner mit Zugang zum Internet Unterstation – Ein GPRS - Modem GPRS

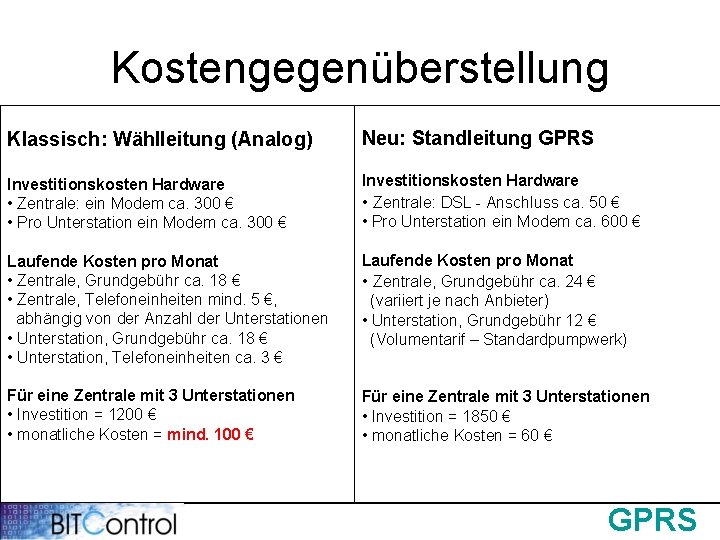

Kostengegenüberstellung Klassisch: Wählleitung (Analog) Neu: Standleitung GPRS Investitionskosten Hardware • Zentrale: ein Modem ca. 300 € • Pro Unterstation ein Modem ca. 300 € Investitionskosten Hardware • Zentrale: DSL - Anschluss ca. 50 € • Pro Unterstation ein Modem ca. 600 € Laufende Kosten pro Monat • Zentrale, Grundgebühr ca. 18 € • Zentrale, Telefoneinheiten mind. 5 €, abhängig von der Anzahl der Unterstationen • Unterstation, Grundgebühr ca. 18 € • Unterstation, Telefoneinheiten ca. 3 € Laufende Kosten pro Monat • Zentrale, Grundgebühr ca. 24 € (variiert je nach Anbieter) • Unterstation, Grundgebühr 12 € (Volumentarif – Standardpumpwerk) Für eine Zentrale mit 3 Unterstationen • Investition = 1200 € • monatliche Kosten = mind. 100 € Für eine Zentrale mit 3 Unterstationen • Investition = 1850 € • monatliche Kosten = 60 € GPRS

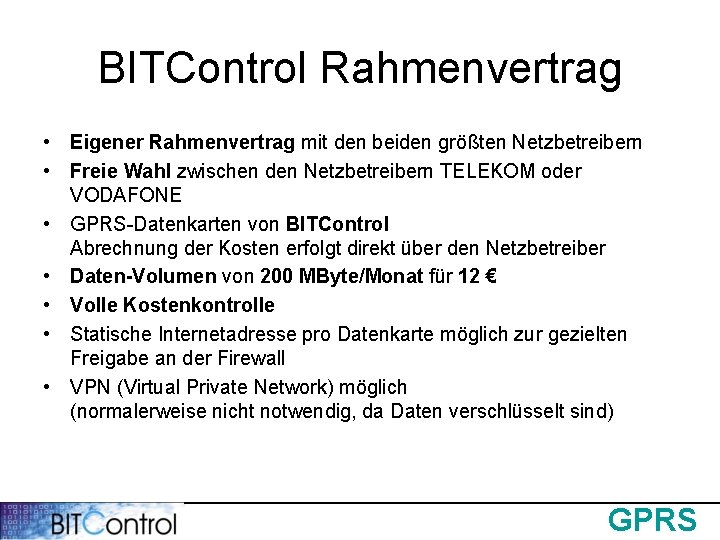

BITControl Rahmenvertrag • Eigener Rahmenvertrag mit den beiden größten Netzbetreibern • Freie Wahl zwischen den Netzbetreibern TELEKOM oder VODAFONE • GPRS-Datenkarten von BITControl Abrechnung der Kosten erfolgt direkt über den Netzbetreiber • Daten-Volumen von 200 MByte/Monat für 12 € • Volle Kostenkontrolle • Statische Internetadresse pro Datenkarte möglich zur gezielten Freigabe an der Firewall • VPN (Virtual Private Network) möglich (normalerweise nicht notwendig, da Daten verschlüsselt sind) GPRS

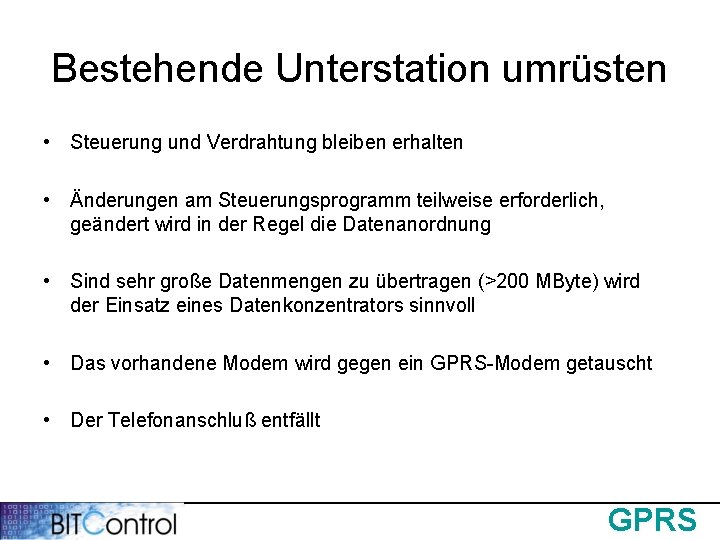

Bestehende Unterstation umrüsten • Steuerung und Verdrahtung bleiben erhalten • Änderungen am Steuerungsprogramm teilweise erforderlich, geändert wird in der Regel die Datenanordnung • Sind sehr große Datenmengen zu übertragen (>200 MByte) wird der Einsatz eines Datenkonzentrators sinnvoll • Das vorhandene Modem wird gegen ein GPRS-Modem getauscht • Der Telefonanschluß entfällt GPRS

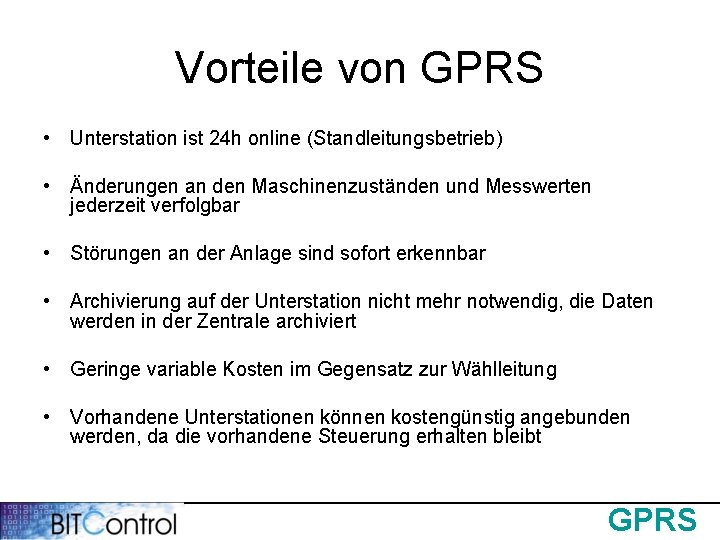

Vorteile von GPRS • Unterstation ist 24 h online (Standleitungsbetrieb) • Änderungen an den Maschinenzuständen und Messwerten jederzeit verfolgbar • Störungen an der Anlage sind sofort erkennbar • Archivierung auf der Unterstation nicht mehr notwendig, die Daten werden in der Zentrale archiviert • Geringe variable Kosten im Gegensatz zur Wählleitung • Vorhandene Unterstationen können kostengünstig angebunden werden, da die vorhandene Steuerung erhalten bleibt GPRS

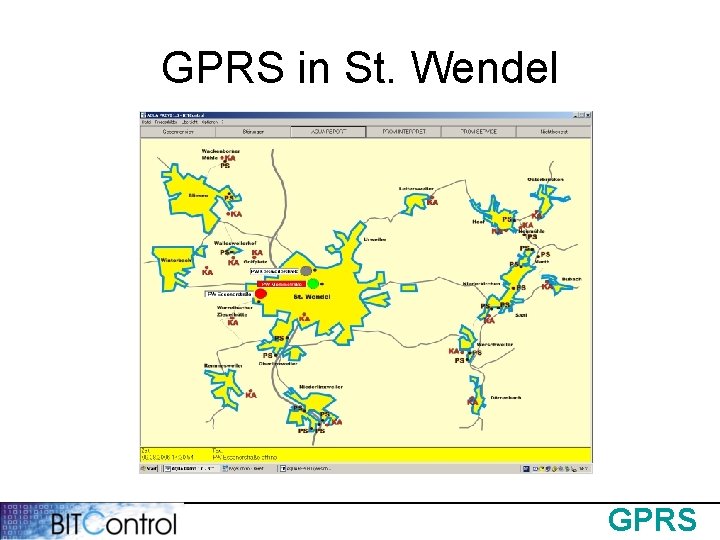

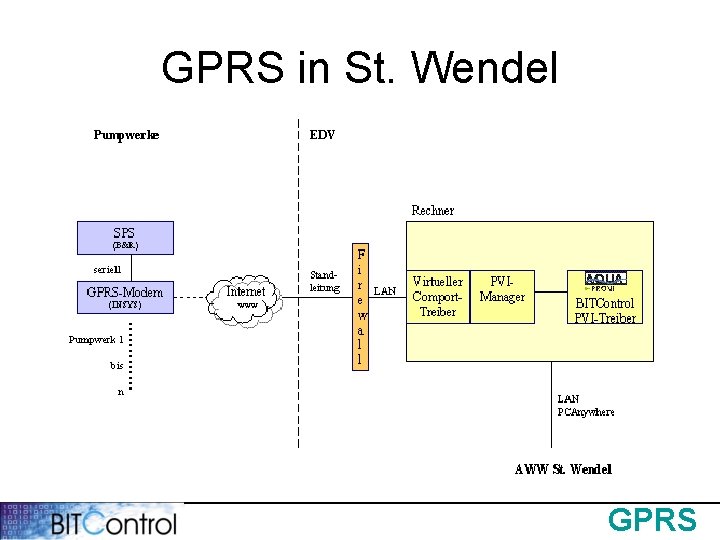

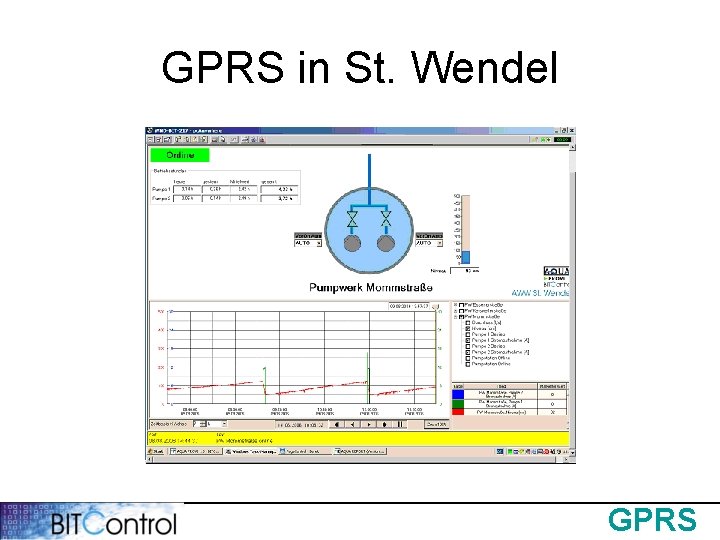

GPRS in St. Wendel GPRS

Vielen Dank für Ihre Aufmerksamkeit. GPRS
