PROYEKSI PETA Proyeksi Peta adalah prosedur matematis yang memungkinkan hasil pengukuran yang dilakukan di permukaan bumi fisis bisa digambarkan diatas bidang datar (peta).

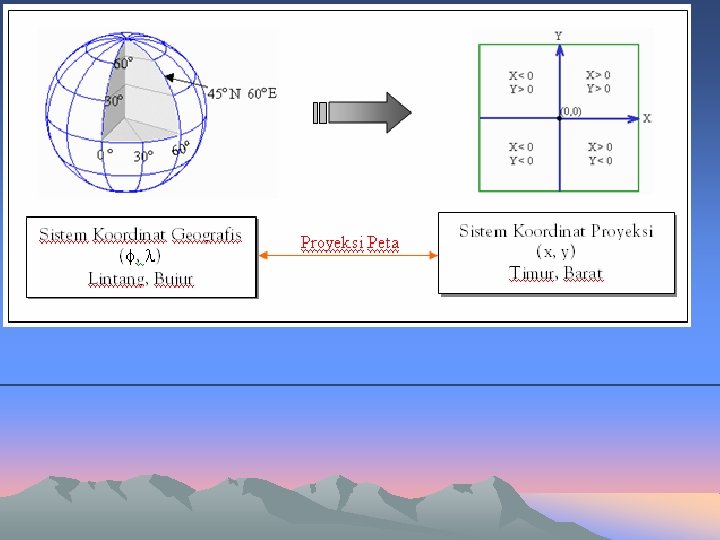

Secara khusus pengertian dari proyeksi peta adalah cara memindahkan sistem paralel (garis lintang) dan meridian (garis bujur) berbentuk bola (Globe) ke bidang datar (peta). Syarat-syarat yang harus diperhatikan dalam proyeksi peta 1. Bentuk-bentuk di permukaan bumi tidak mengalami perubahan (harus tetap), persis seperti pada gambar peta di globe bumi. 2. Luas permukaan yang diubah harus tetap. 3. Jarak antara satu titik dengan titik lain di atas permukaan bumi yang diubah harus tetap.

Proyeksi peta diperlukan dalam pemetaan permukaan bumi yang mencakup daerah yang cukup luas (lebih besar dari 30 km x 30 km) dimana permukaan bumi tidak dapat diasumsikan sebagai bidang datar. Dengan sistem proyeksi peta, distorsi yang terjadi pada pemetaan dapat direduksi sehingga peta yang dihasilkan dapat memenuhi minimal satu syarat geometrik peta ‘ideal’.

Pemilihan proyeksi peta Dalam pemilihan proyeksi peta yang akan digunakan, terdapat beberapa hal yang harus dipertimbangkan, yaitu 1. Tujuan penggunaan dan ketelitian peta yang diinginkan 2. Lokasi geografis dan luas wilayah yang akan dipetakan 3. Ciri-ciri asli yang ingin dipertahankan atau syarat geometrik yang akan dipenuhi Dalam melakukan pemilihan proyeksi peta sebaiknya memperhatikan hal-hal berikut ini: 1. Pemetaan topografi suatu wilayah memanjang dengan arah barat-timur, umumnya menggunakan proyeksi kerucut, normal, konform, dan menyinggung di titik tengah wilayah yang dipetakan. Proyeksi seperti ini dikenal sebagai proyeksi LAMBERT.

2. Pemetaan dengan wilayah yang wilayah memanjang dengan arah utara-selatan, umumnya menggunakan proyeksi silinder, transversal, konform, dan menyinggung meridian yang berada tepat di tengah wilayah pemetaan tersebut. Proyeksi ini dikenal dengan proyeksi Tranverse Mercator (TM) atau Universal Tranverse Mercator (UTM). 3. Pemetaan wilayah di sekitar kutub, umumnya menggunakan proyeksi azimuthal, normal, konform. Proyeksi ini dikenal sebagai proyeksi stereografis Proyeksi Peta yang umum dipakai di Indonesia 1. Proyeksi Polyeder adalah proyeksi kerucut normal konform. Pada proyeksi ini, setiap bagian derajat dibatasai oleh dua garis paralel dan dua garis meridian yang masing-masing berjarak 20′. Diantara kedua paralel tersebut terdapat garis paralel rata-rata yang disebut sebagai paralel standar dan garis meridian rata-rata yang disebut meridian standar. Titik potong antara garis paralel standar dan garis meridian standar disebut sebagi ‘titik nol’ (ϕ 0, λ 0) bagian derajat tersebut

Setiap bagian derajat proyeksi Polyeder diberi nomor dengan dua digit angka. Digit pertama yang menggunakan angka romawi menunjukan letak garis paralel standar (ϕ 0) sedangkan digit kedua yang menggunakan angka arab menunjukan garis meridian standarnya (λ 0). Untuk wilayah Indonesia penomoran bagian derajatnya adalah : 1. Paralel standar : dimulai dari I (ϕ 0=6° 50′ LU) sampai LI (ϕ 0=10° 50′ LU) 2. Meridian standar : dimulai dari 1 (λ 0=11° 50′ BT) sampai 96 (λ 0=19° 50′ BT) Proyeksi Polyeder beracuan pada Ellipsoida Bessel 1841 dan meridian nol Jakarta (λjakarta=106° 48′ 27′′, 79 BT)

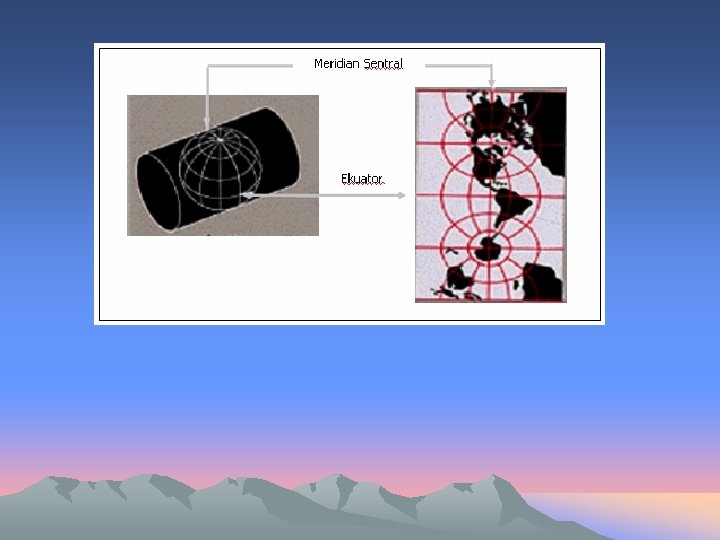

2. Proyeksi Tranverse Mercator adalah proyeksi yang memiliki ciri-ciri silinder, tranversal, conform dan menyinggung. Pada proyeksi ini secara geografis silindernya menyinggung bumi pada sebuah meridian yang disebut meridian sentral. Pada meridian sentral, faktor skala (k) adalah 1 (tidak terjadi distorsi). Perbesaran sepanjang meridian akan semakin meningkat pada meridian yang semakin jauh dari meridian sentral kearah timur maupun kearah barat. Perbesaran sepanjang paralel semakin akan meningkat pada lingkaran paralel yang semakin mendekati equator. Dengan adanya distorsi yang semakin membesar, maka perlu diusahakan untuk memperkecil distorsi dengan membagi daerah dalam zone-zone yang sempit (daerah pada muka bumi yang dibatasi oleh dua meridian). Lebar zone proyeksi TM biasanya sebesar 3º. Setiap zone mempunyai meridian sentral sendiri. Jadi seluruh permukaan bumi tidak dipetakan dalam satu silinder.

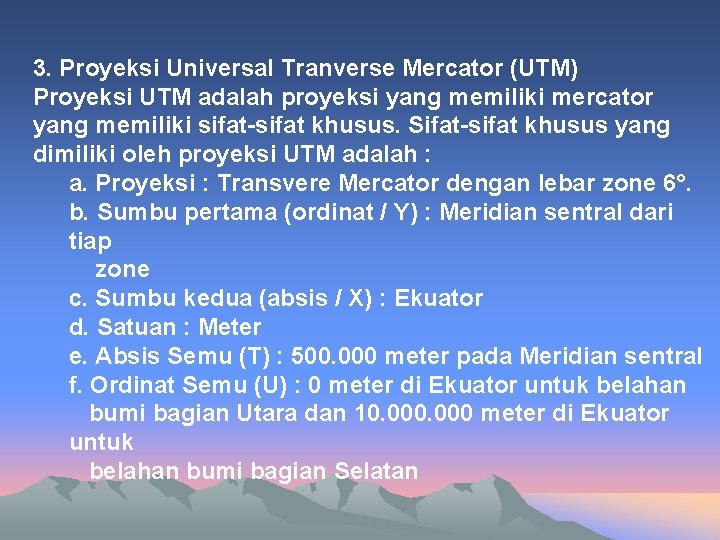

3. Proyeksi Universal Tranverse Mercator (UTM) Proyeksi UTM adalah proyeksi yang memiliki mercator yang memiliki sifat-sifat khusus. Sifat-sifat khusus yang dimiliki oleh proyeksi UTM adalah : a. Proyeksi : Transvere Mercator dengan lebar zone 6°. b. Sumbu pertama (ordinat / Y) : Meridian sentral dari tiap zone c. Sumbu kedua (absis / X) : Ekuator d. Satuan : Meter e. Absis Semu (T) : 500. 000 meter pada Meridian sentral f. Ordinat Semu (U) : 0 meter di Ekuator untuk belahan bumi bagian Utara dan 10. 000 meter di Ekuator untuk belahan bumi bagian Selatan

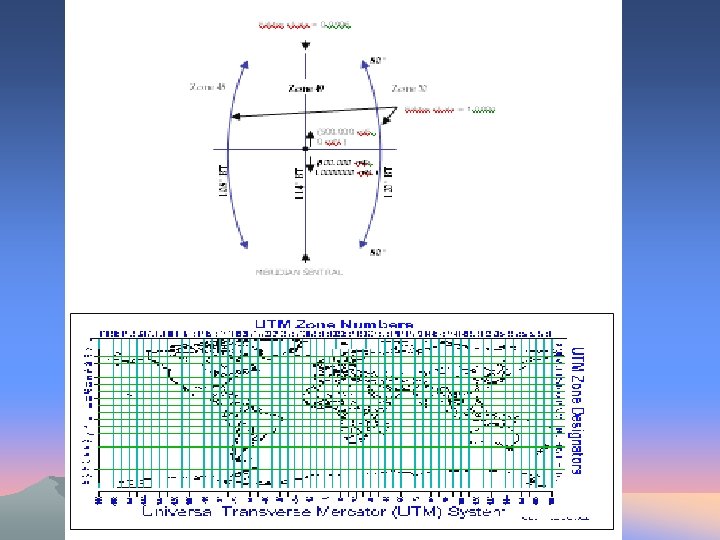

g. Faktor skala : 0, 9996 (pada Meridian sentral) h. Penomoran zone : Dimulai dengan zone 1 dari 180° BB s/d 174° BB, Tzone 2 dari 174° BB s/d 168° BB, dan seterusnya sampai zone 60 yaitu dari 174° B s/d 180° BT. i. Batas Lintang : 84° LU dan 80° LS dengan lebar lintang untuk masing-masing zone adalah 8°, kecuali untuk bagian lintang X yaitu 12°. j. Penomoran bagian derajat lintang: Dimulai

Wilayah Indonesia terbagi dalam 9 zone UTM, dimulai dari meridian 90° BT sampai meridian 144° BT dengan batas lintang 11° LS sampai 6° LU. Dengan demikian, wilayah Indonesia terdapat pada zone 46 sampai dengan zone 54.
