Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía
ÍNDICE 1. 2. 3. 4. 5. 6. OBJETIVOS DEL ESTUDIO EQUIPO FASES FLOTA ANDALUZA PARÁMETROS QUE AFECTAN AL CONSUMO ENERGÉTICO 1. Operación 2. Casco 3. Propulsión 4. Artes de pesca 5. Otros CONCLUSIONES Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía
OBJETIVOS DEL ESTUDIO Encargo del DAP al COIN: “Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía” (Expediente E/090037/01) Objetivo: Mejorar la eficiencia energética • • Ámbito : Gastos de explotación Emisiones contaminantes. Barcos existentes Arrastreros de fondo Pesca costera (Golfo de Cádiz y Mediterráneo andaluz). Eficiencia energética vs contaminación Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía
EQUIPO Fernando Yllescas Luis Santos Juán José Sanchez Ríos Pedro Luis Labella Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía
FASES FASE I: • Análisis estadístico de la flota de fondo andaluza • Análisis pesquero “Mi Montse Y Nuevo Félix” FASE II: • Toma de datos energéticos • Análisis de aspectos que afectan al consumo energético • Conclusiones y recomendaciones Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía
FLOTA ANDALUZA (I) Muestra considerada • Lt entre 10 y 28 metros • Arqueo entre 5 y 100 TRBs Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía
FLOTA ANDALUZA (II) Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía

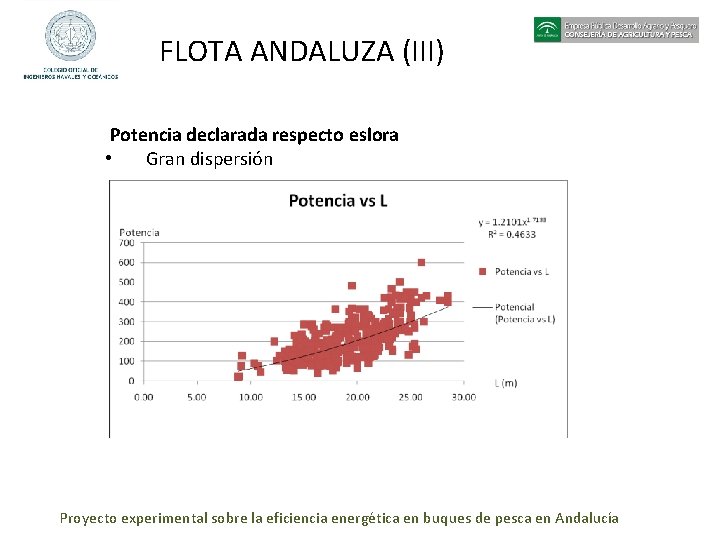

FLOTA ANDALUZA (III) Potencia declarada respecto eslora • Gran dispersión Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía
FLOTA ANDALUZA (IV) Conclusion: • • • La potencia instalada declarada no se ha regido por criterios de eficiencia Se hace necesario analizar en más profundidad para obtener resultados más fiables. Muestra objetivo Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía
EL ARRASTRE Y SU EXPLOTACIÓN Condiciones muy diferentes Traslado: +Velocidad - Tiro Arrastre: -Velocidad + Tiro Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía
EL ARRASTRE Y SU EXPLOTACIÓN • Optimización energética es especialmente difícil • Importante el Coste – beneficio durante todo el proceso de explotación. Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía
ACTUACIONES POSIBLES 1. 2. 3. 4. 5. Operación del barco Casco Propulsión Artes de pesca Otros servicios y maquinaria Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía

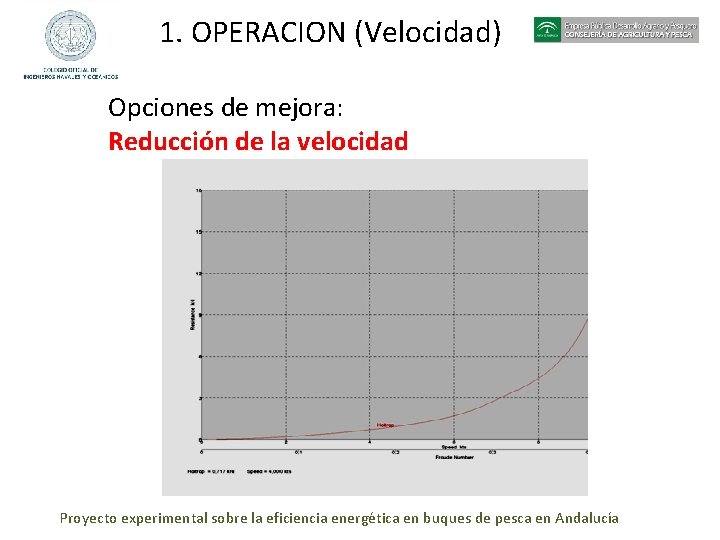

1. OPERACION (Velocidad) Opciones de mejora: Reducción de la velocidad Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía
1. OPERACION DEL BARCO MI MONTSE: L = 23. 00 m B = 6. 06 m D: 2. 83 m • Reducción Artes de pesca • Regulación de la bomba inyectora • Modificación de la hélice • Menor velocidad Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía
1. OPERACION DEL BARCO MI MONTSE: NAVEGACIÓN LIBRE FAENA DE ARRATRE ANTES 10, 0 3, 0 DESPUÉS 9, 0 2, 5 29% 40% AHORRO COMBUSTIBLE Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía
1. OPERACION DEL BARCO NUEVO FÉLIX: L = 17. 85 m B = 6. 00 m D: 2. 80 m • Reducción Artes de pesca • Regulación de la bomba inyectora • Modificación de la hélice • Menor velocidad Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía
1. OPERACION DEL BARCO NUEVO FÉLIX: NAVEGACIÓN LIBRE FAENA DE ARRATRE ANTES 10, 5 3, 5 DESPUÉS 9, 5 2, 5 33% 50% AHORRO COMBUSTIBLE Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía
1. OPERACION DEL BARCO Ejemplo Caleta de Vélez: Distancia media al caladero: Velocidad usual de los barcos: Tiempo: Vreducida: Tiempo: Ahorro: Motor: Ahorro en 12 meses: 7 millas 10 nudos. 42 min. 9 nudos 47 min. Hasta un 30 %. 500 CV 10. 500 litros. Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía
1. OPERACION DEL BARCO Otros aspectos • Tiempos en caladero (Reducir días de pesca sin reducir esfuerzo pesquero) • Mantenimiento, Condiciones de carga, … Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía
2. CASCO Importante en el trayecto y a altas velocidades Medidas de mejora: • Carena es poco modificable • Apéndices (Bulbo de proa, elementos direccionamiento flujo, …). • Pintura Es necesario estudio por CFDs Foto: www. e-fishing. eu Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía
3. PROPULSIÓN • Motor • Hélice propulsora • Toberas • Otros Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía
PROPULSION MOTOR: • El criterio de selección del motor no suele ser su eficiencia. • Cuanta mayor potencia peor Se aleja de su punto de funcionamiento óptimo Se suele ir a velocidades inadecuadas. Opciones de mejora: Limitar la potencia Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía
PROPULSION MOTOR Opciones de mejora: • Ventilación en Cámara de Máquinas • Ecoreguladores u otros dispositivos • Inyección electrónica • Calidad de combustibles. Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía
PROPULSION HÉLICE: • Muy difícil obtener el punto óptimo por las condiciones de navegación. MEJORAS: • Paso Controlable • Toberas • Otros: Aumento de diámetro, rpm, … Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía
PROPULSION HÉLICE: • Paso Controlable: permite adaptar el paso de la hélice a las condiciones de navegación. Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía
3. PROPULSION TOBERAS: • Acelera el flujo de agua a baja velocidad aumentando empuje en arrastre. Mayor resistencia en navegación libre. Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía
4. ARTES DE PESCA RESISTENCIA DEL ARTE: • Red • Puertas • Cables y Malletas • Resto 12/15% 2% 20/25% 60/70% Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía
4. ARTES DE PESCA Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía
4. ARTES DE PESCA Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía
4. ARTES DE PESCA Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía
4. ARTES DE PESCA Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía
4. ARTES DE PESCA Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía

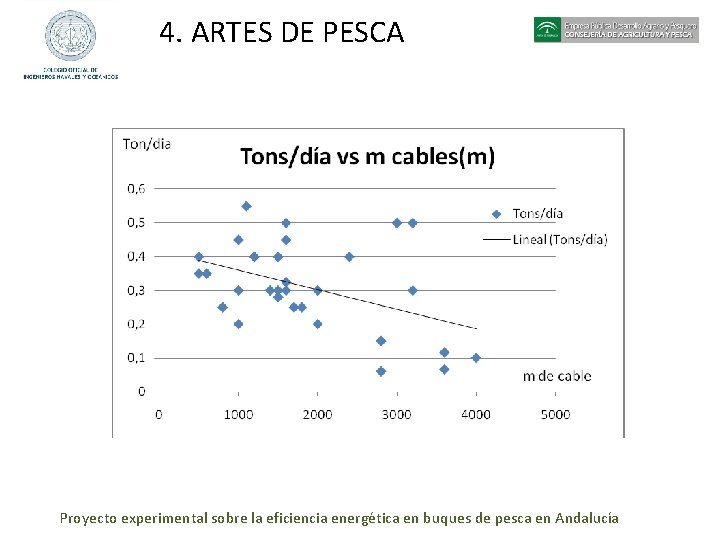

4. ARTES DE PESCA Velocidad vs metros de artes y cantidad de pesca Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía
4. ARTES DE PESCA CONCLUSIONES -Peso de artes = + Velocidad + Pesca +Peso de Artes = - velocidad - Pesca Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía

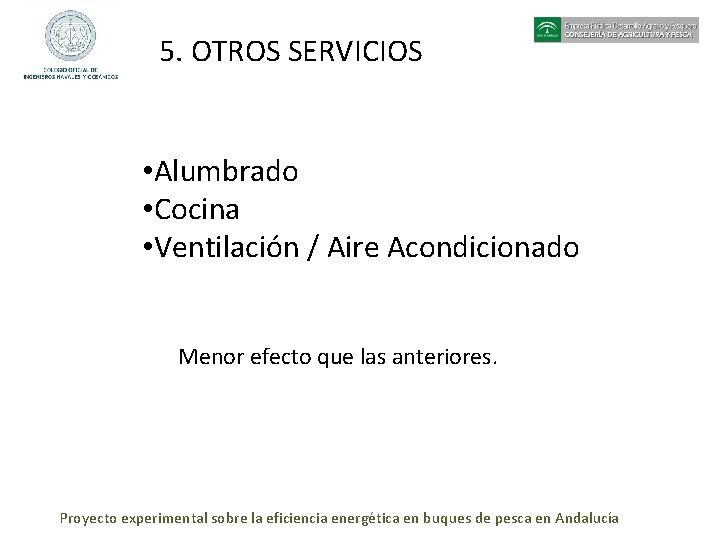

5. OTROS SERVICIOS • Alumbrado • Cocina • Ventilación / Aire Acondicionado Menor efecto que las anteriores. Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía
Pts Coste Puntos % % implantación Barcos Si Barcos No Efecto s/ Flota 3 100% 2% 1 41 98% 75% Medio 3 2 113% 21% 9 33 88% Bajo 100% Medio 1 2 7% 3 39 46% Sistema medida consumos Sistema monitor de artes Bajo Medio 100% Bajo 75% Medio 1 2 100% 17% 75% 2% 7 1 35 41 83% 73% Cambio de motor Mejora de la regulación del motor Medio 100% Alto 25% Bajo 1 2 3 1 33% 19% 50% 5% 8 2 34 42 27% 48% 100% Medio 1 2 50% 45% 19 23 27% Alto Hélice con tobera Alto Renovación de hélice Instalación ventilación forzada cámara de máquinas Bajo Coste 3 Hélices paso controlable % tiempo Pts mejoría Mejoría CONCLUSIONES Y RECOMENDACIONES 100% Alto 50% Estudio resistencia artes de pesca Alto 75% Medio 3 2 113% 0% 0 42 113% Estudio mejora energética individualizado Alumbrado de bajo consumo Alto Bajo 100% Medio 50% Bajo 3 1 2 1 150% 0% 7% 0 3 44 39 150% 46% Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía

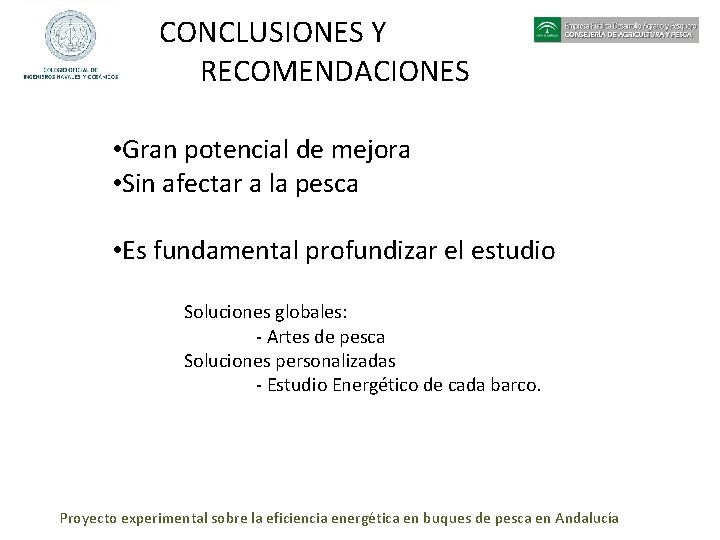

CONCLUSIONES Y RECOMENDACIONES • Gran potencial de mejora • Sin afectar a la pesca • Es fundamental profundizar el estudio Soluciones globales: - Artes de pesca Soluciones personalizadas - Estudio Energético de cada barco. Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía
GRACIAS Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía
