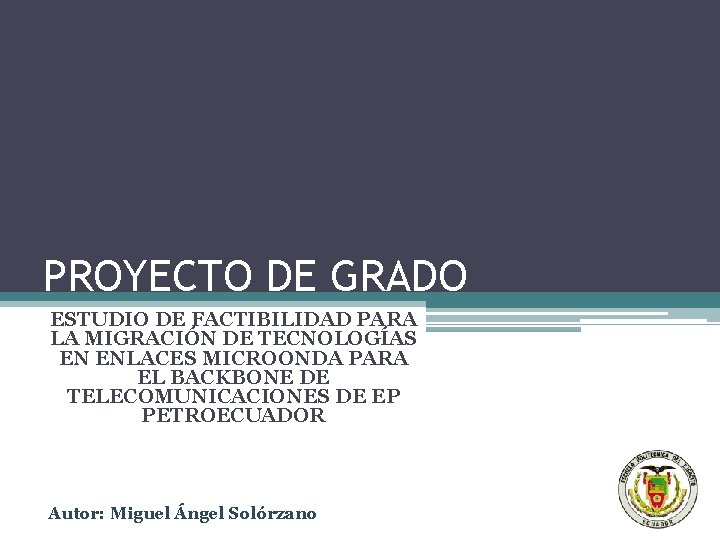

PROYECTO DE GRADO ESTUDIO DE FACTIBILIDAD PARA LA MIGRACIÓN DE TECNOLOGÍAS EN ENLACES MICROONDA PARA EL BACKBONE DE TELECOMUNICACIONES DE EP PETROECUADOR Autor: Miguel Ángel Solórzano

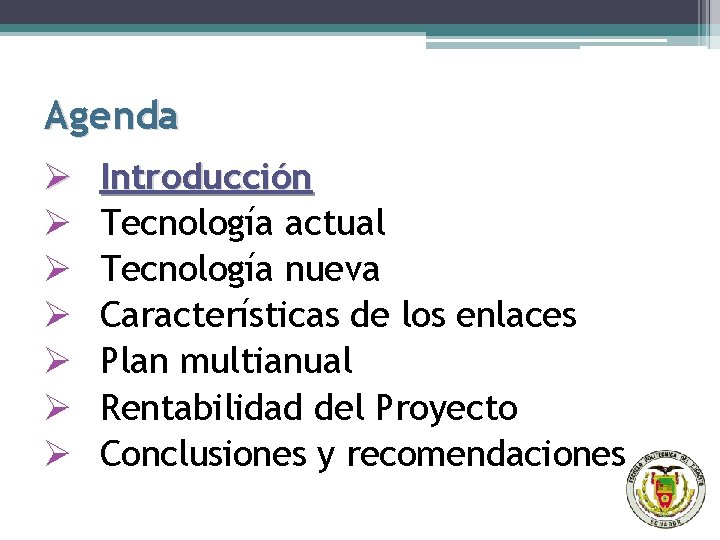

Agenda Ø Ø Ø Ø Introducción Tecnología actual Tecnología nueva Características de los enlaces Plan multianual Rentabilidad del Proyecto Conclusiones y recomendaciones

OBJETIVO PRINCIPAL Estudiar la factibilidad para la migración de tecnologías utilizadas en enlaces de microonda en el sistema principal de telecomunicaciones de EPPETROECUADOR.

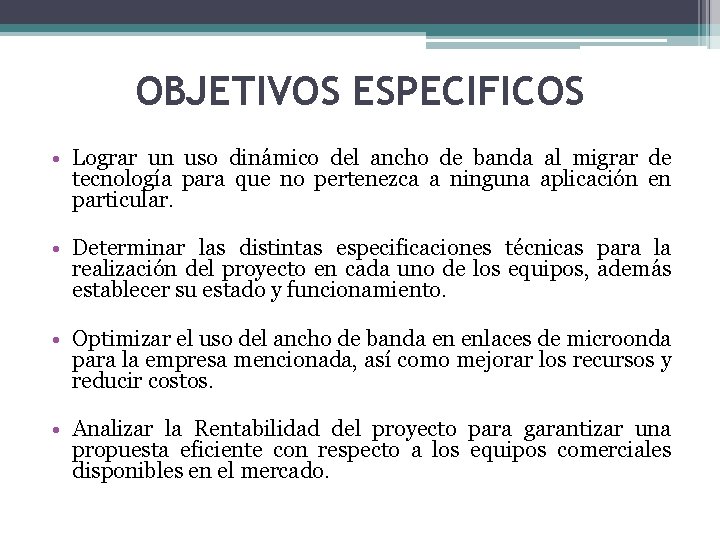

OBJETIVOS ESPECIFICOS • Lograr un uso dinámico del ancho de banda al migrar de tecnología para que no pertenezca a ninguna aplicación en particular. • Determinar las distintas especificaciones técnicas para la realización del proyecto en cada uno de los equipos, además establecer su estado y funcionamiento. • Optimizar el uso del ancho de banda en enlaces de microonda para la empresa mencionada, así como mejorar los recursos y reducir costos. • Analizar la Rentabilidad del proyecto para garantizar una propuesta eficiente con respecto a los equipos comerciales disponibles en el mercado.

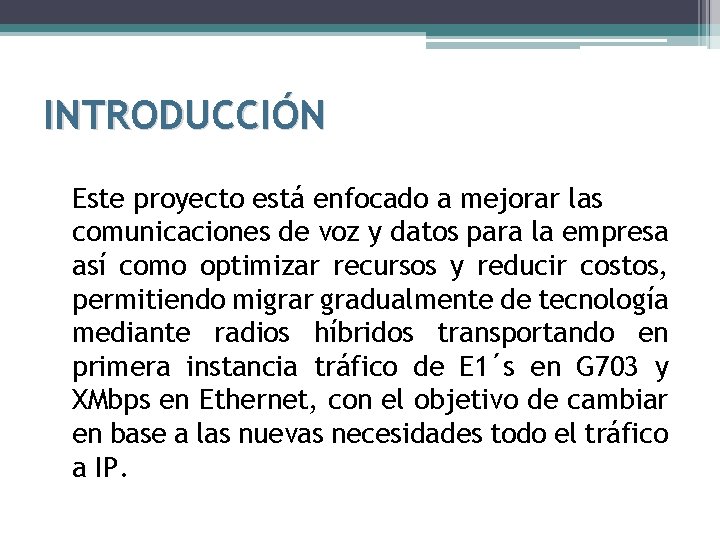

INTRODUCCIÓN Este proyecto está enfocado a mejorar las comunicaciones de voz y datos para la empresa así como optimizar recursos y reducir costos, permitiendo migrar gradualmente de tecnología mediante radios híbridos transportando en primera instancia tráfico de E 1´s en G 703 y XMbps en Ethernet, con el objetivo de cambiar en base a las nuevas necesidades todo el tráfico a IP.

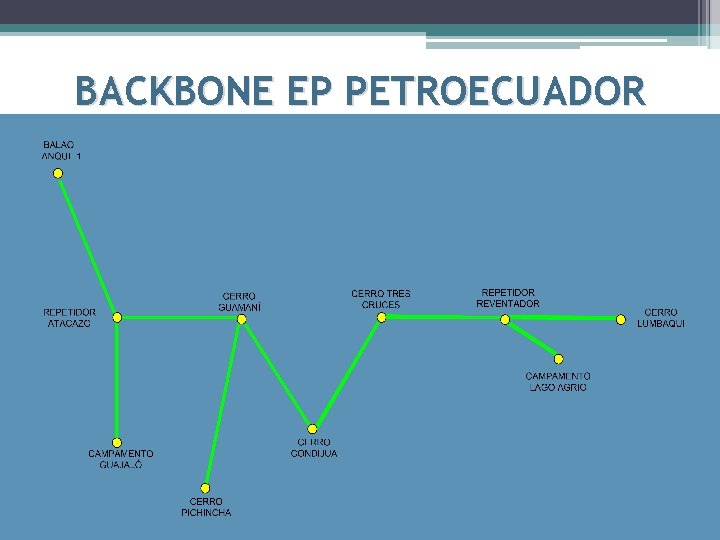

BACKBONE EP PETROECUADOR

Contenidos Ø Ø Ø Ø Introducción Tecnología actual Tecnología nueva Características de los enlaces Plan multianual Rentabilidad del Proyecto Conclusiones y recomendaciones

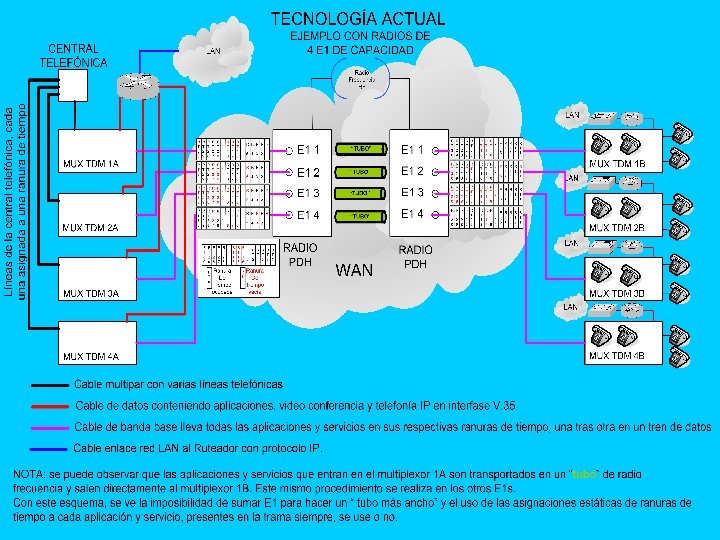

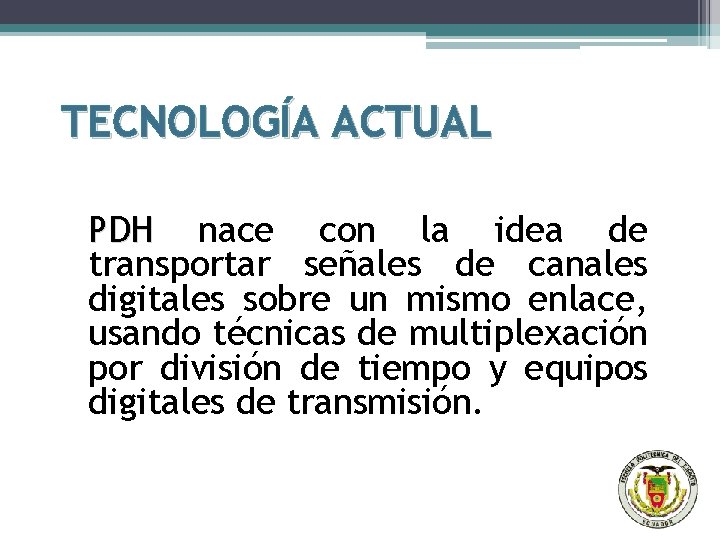

TECNOLOGÍA ACTUAL PDH nace con la idea de transportar señales de canales digitales sobre un mismo enlace, usando técnicas de multiplexación por división de tiempo y equipos digitales de transmisión. ASIGNACIONES FIJAS DE CANAL A CADA APLICACIÓN POR USO DE TECNOLOGÍA TDM

JERARQUÍA PDH El sistema principal (que se denomina BACKBONE) usa la jerarquía PDH europea E 1.

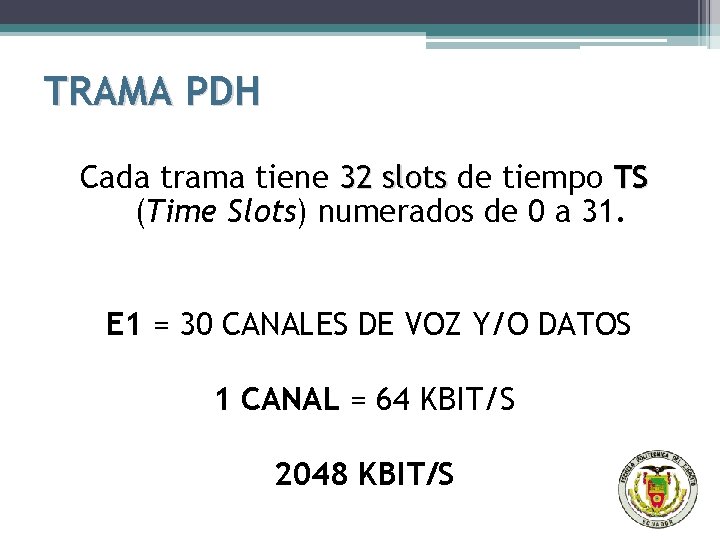

TRAMA PDH Cada trama tiene 32 slots de tiempo TS (Time Slots) numerados de 0 a 31. E 1 = 30 CANALES DE VOZ Y/O DATOS 1 CANAL = 64 KBIT/S 2048 KBIT/S

EJEMPLO: Se necesita enviar la línea telefónica 2236160 perteneciente al SOTE a LAGO AGRIO. Se programa un time slot (TS) dentro del E 1. Se programa el mismo TS en el multiplexor de Lago Agrio y el servicio es recibido. Lo que significa que ninguna aplicación o servicio puede hacer uso de esta ranura de tiempo.

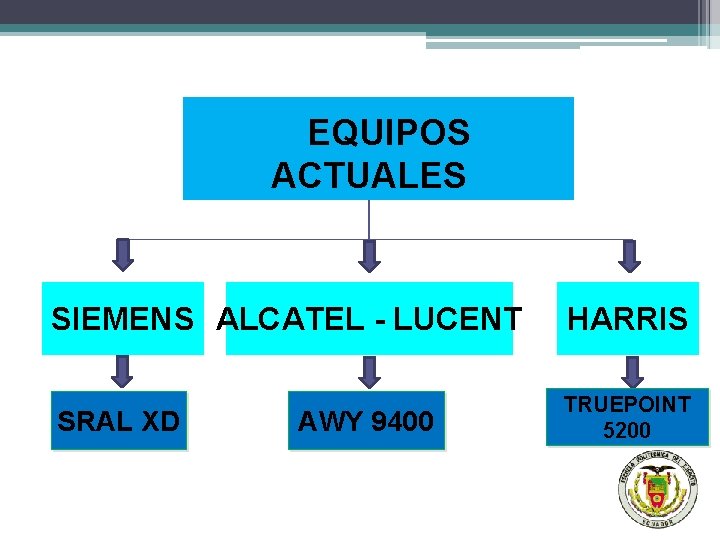

EQUIPOS ACTUALES SIEMENS ALCATEL - LUCENT HARRIS SRAL XD TRUEPOINT 5200 AWY 9400

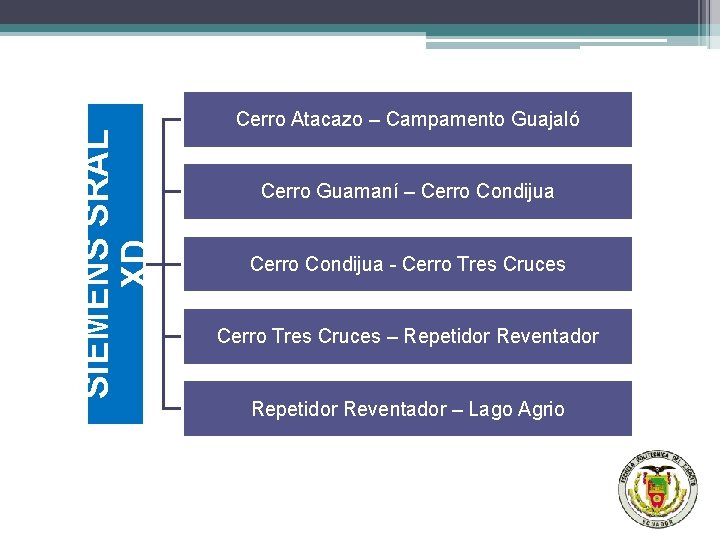

SIEMENS SRAL XD Cerro Atacazo – Campamento Guajaló Cerro Guamaní – Cerro Condijua - Cerro Tres Cruces – Repetidor Reventador – Lago Agrio

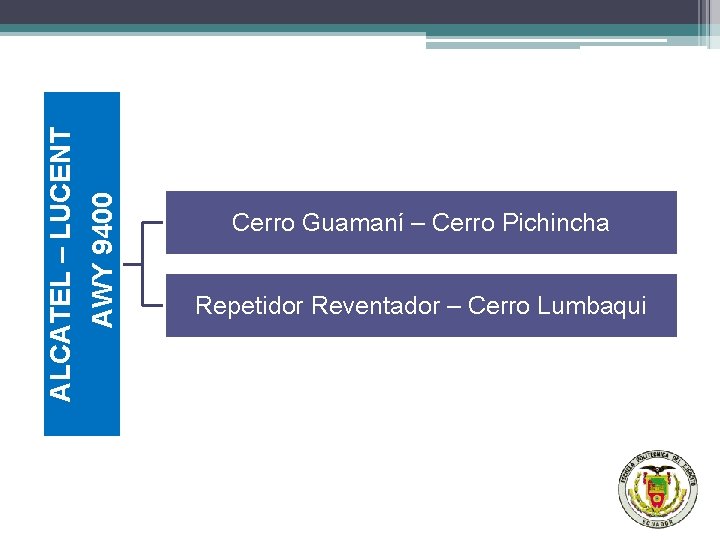

AWY 9400 ALCATEL – LUCENT Cerro Guamaní – Cerro Pichincha Repetidor Reventador – Cerro Lumbaqui

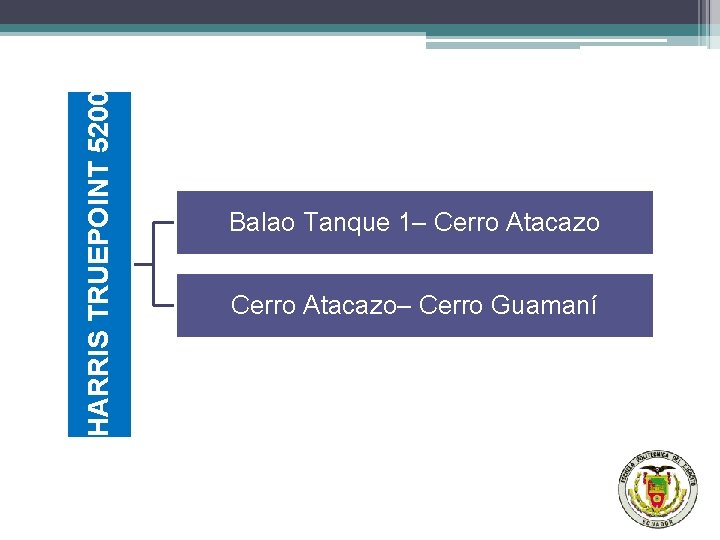

HARRIS TRUEPOINT 5200 Balao Tanque 1– Cerro Atacazo– Cerro Guamaní

Contenidos Ø Ø Ø Ø Introducción Tecnología actual Tecnología nueva Características de los enlaces Plan multianual Rentabilidad del Proyecto Conclusiones y recomendaciones

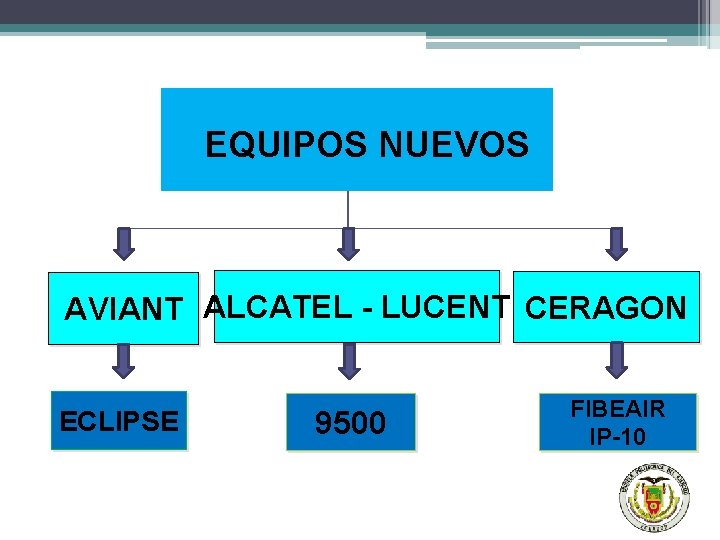

EQUIPOS NUEVOS AVIANT ALCATEL - LUCENT CERAGON ECLIPSE 9500 FIBEAIR IP-10

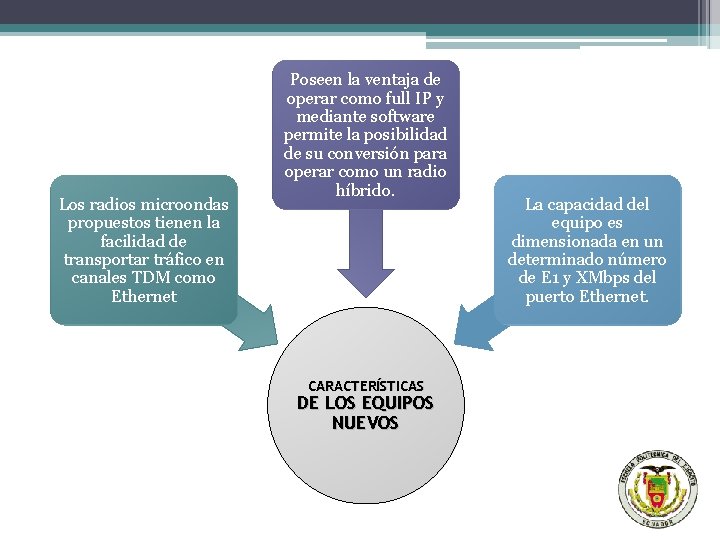

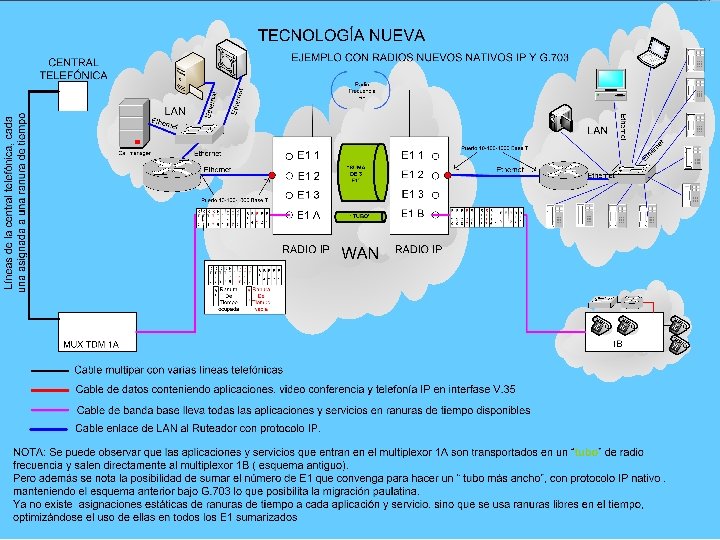

Los radios microondas propuestos tienen la facilidad de transportar tráfico en canales TDM como Ethernet Poseen la ventaja de operar como full IP y mediante software permite la posibilidad de su conversión para operar como un radio híbrido. CARACTERÍSTICAS DE LOS EQUIPOS NUEVOS La capacidad del equipo es dimensionada en un determinado número de E 1 y XMbps del puerto Ethernet.

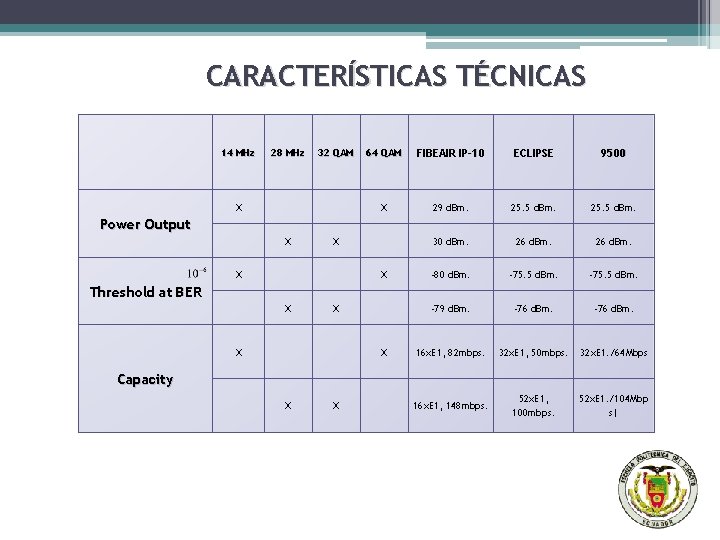

CARACTERÍSTICAS TÉCNICAS 14 MHz 28 MHz 32 QAM X 64 QAM FIBEAIR IP-10 ECLIPSE 9500 X 29 d. Bm. 25. 5 d. Bm. 30 d. Bm. 26 d. Bm. -80 d. Bm. -75. 5 d. Bm. -79 d. Bm. -76 d. Bm. 16 x. E 1, 82 mbps. 32 x. E 1, 50 mbps. 32 x. E 1. /64 Mbps 16 x. E 1, 148 mbps. 52 x. E 1, 100 mbps. 52 x. E 1. /104 Mbp s| Power Output X X Threshold at BER X X Capacity X X

Contenidos Ø Ø Ø Ø Introducción Tecnología actual Tecnología nueva Características de los enlaces Plan multianual Rentabilidad del Proyecto Conclusiones y recomendaciones

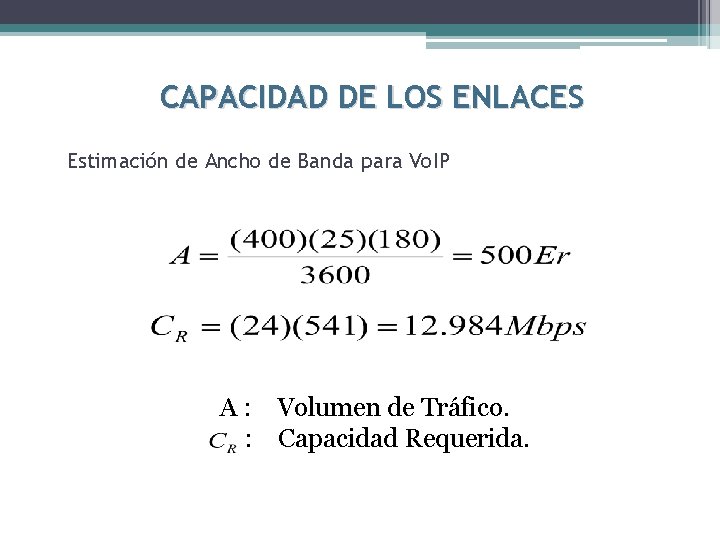

CAPACIDAD DE LOS ENLACES Estimación de Ancho de Banda para Vo. IP A : Volumen de Tráfico. : Capacidad Requerida.

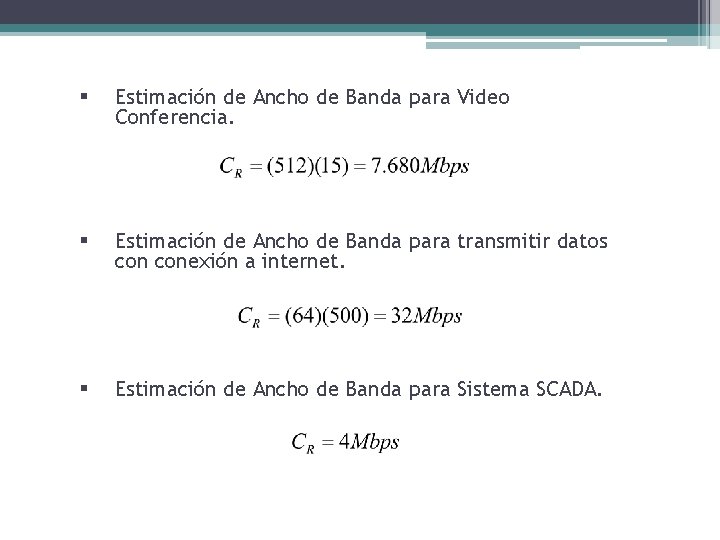

§ Estimación de Ancho de Banda para Video Conferencia. § Estimación de Ancho de Banda para transmitir datos conexión a internet. § Estimación de Ancho de Banda para Sistema SCADA.

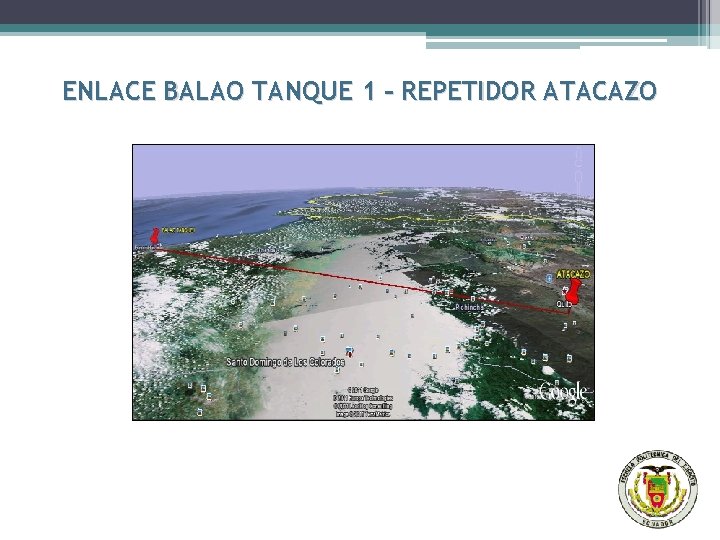

ENLACE BALAO TANQUE 1 – REPETIDOR ATACAZO

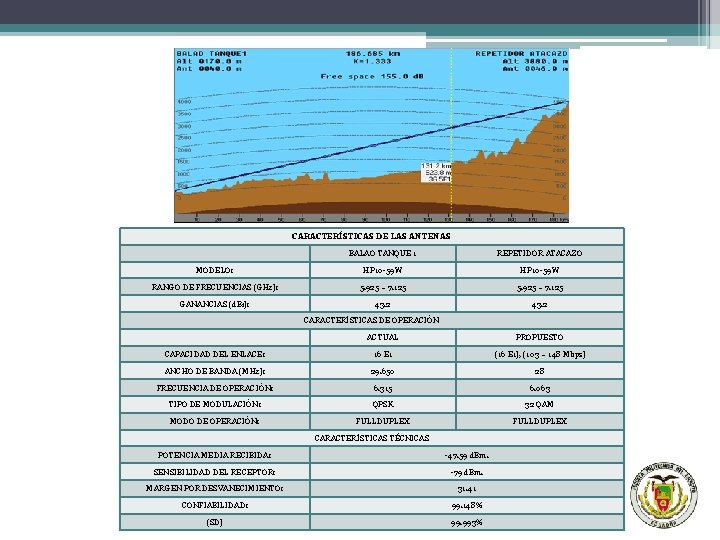

CARACTERÍSTICAS DE LAS ANTENAS BALAO TANQUE 1 REPETIDOR ATACAZO MODELO: HP 10 -59 W RANGO DE FRECUENCIAS (GHz): 5. 925 – 7. 125 GANANCIAS (d. Bi): 43. 2 CARACTERÍSTICAS DE OPERACIÓN ACTUAL PROPUESTO CAPACIDAD DEL ENLACE: 16 E 1 (16 E 1), (103 – 148 Mbps) ANCHO DE BANDA (MHz): 29. 650 28 FRECUENCIA DE OPERACIÓN: 6. 315 6. 063 TIPO DE MODULACIÓN: QPSK 32 QAM MODO DE OPERACIÓN: FULLDUPLEX CARACTERÍSTICAS TÉCNICAS POTENCIA MEDIA RECIBIDA: -47. 59 d. Bm. SENSIBILIDAD DEL RECEPTOR: -79 d. Bm. MARGEN POR DESVANECIMIENTO: 31. 41 CONFIABILIDAD: 99. 148% (SD) 99. 993%

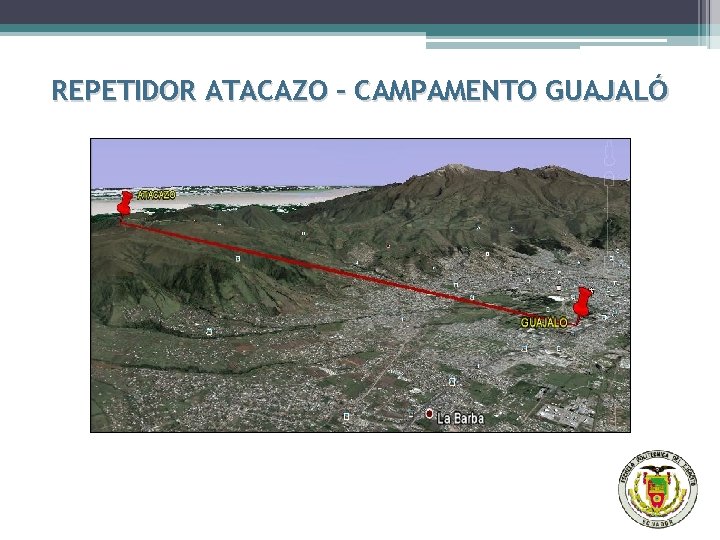

REPETIDOR ATACAZO – CAMPAMENTO GUAJALÓ

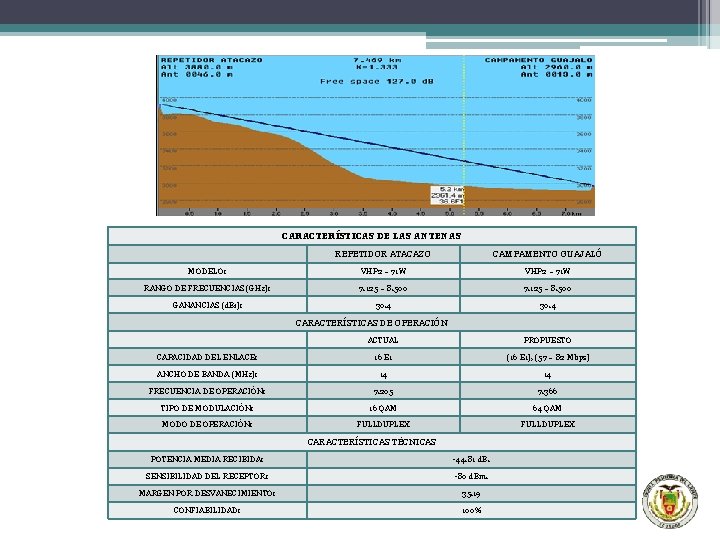

CARACTERÍSTICAS DE LAS ANTENAS REPETIDOR ATACAZO CAMPAMENTO GUAJALÓ MODELO: VHP 2 – 71 W RANGO DE FRECUENCIAS (GHz): 7. 125 – 8. 500 GANANCIAS (d. Bi): 30. 4 CARACTERÍSTICAS DE OPERACIÓN ACTUAL PROPUESTO CAPACIDAD DEL ENLACE: 16 E 1 (16 E 1), (57 – 82 Mbps) ANCHO DE BANDA (MHz): 14 14 FRECUENCIA DE OPERACIÓN: 7. 205 7. 366 TIPO DE MODULACIÓN: 16 QAM 64 QAM MODO DE OPERACIÓN: FULLDUPLEX CARACTERÍSTICAS TÉCNICAS POTENCIA MEDIA RECIBIDA: -44. 81 d. B. SENSIBILIDAD DEL RECEPTOR: -80 d. Bm. MARGEN POR DESVANECIMIENTO: 35. 19 CONFIABILIDAD: 100%

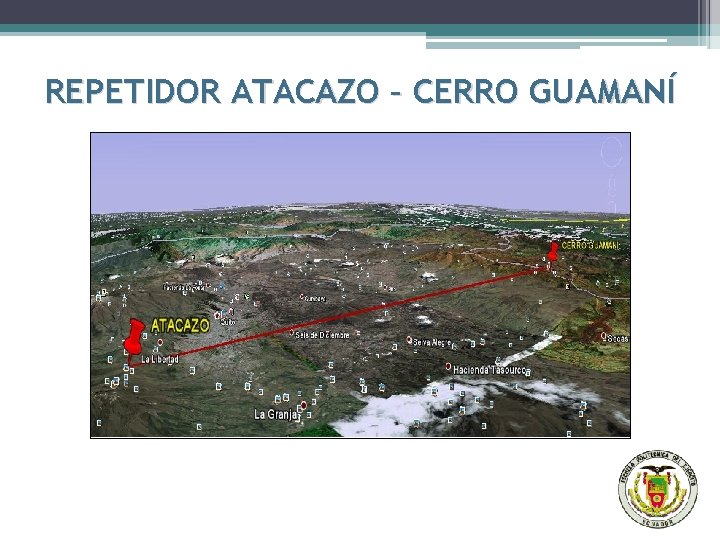

REPETIDOR ATACAZO – CERRO GUAMANÍ

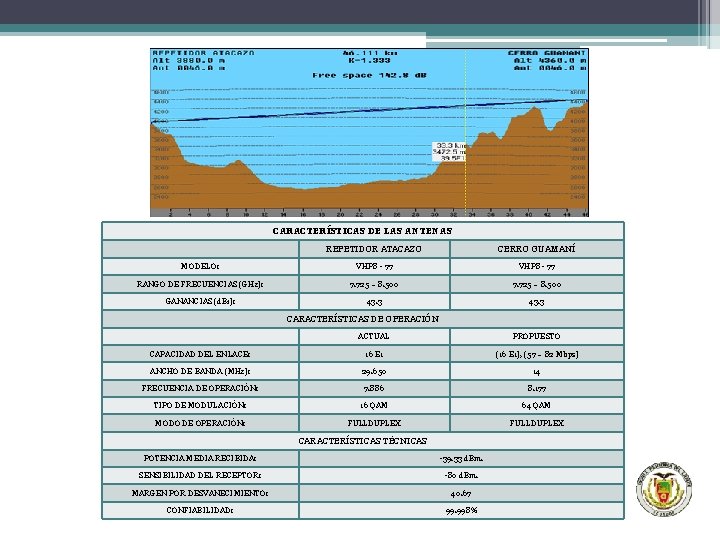

CARACTERÍSTICAS DE LAS ANTENAS REPETIDOR ATACAZO CERRO GUAMANÍ MODELO: VHP 8 - 77 RANGO DE FRECUENCIAS (GHz): 7. 725 – 8. 500 GANANCIAS (d. Bi): 43. 3 CARACTERÍSTICAS DE OPERACIÓN ACTUAL PROPUESTO CAPACIDAD DEL ENLACE: 16 E 1 (16 E 1), (57 – 82 Mbps) ANCHO DE BANDA (MHz): 29. 650 14 FRECUENCIA DE OPERACIÓN: 7. 886 8. 177 TIPO DE MODULACIÓN: 16 QAM 64 QAM MODO DE OPERACIÓN: FULLDUPLEX CARACTERÍSTICAS TÉCNICAS POTENCIA MEDIA RECIBIDA: -39. 33 d. Bm. SENSIBILIDAD DEL RECEPTOR: -80 d. Bm. MARGEN POR DESVANECIMIENTO: 40. 67 CONFIABILIDAD: 99. 998%

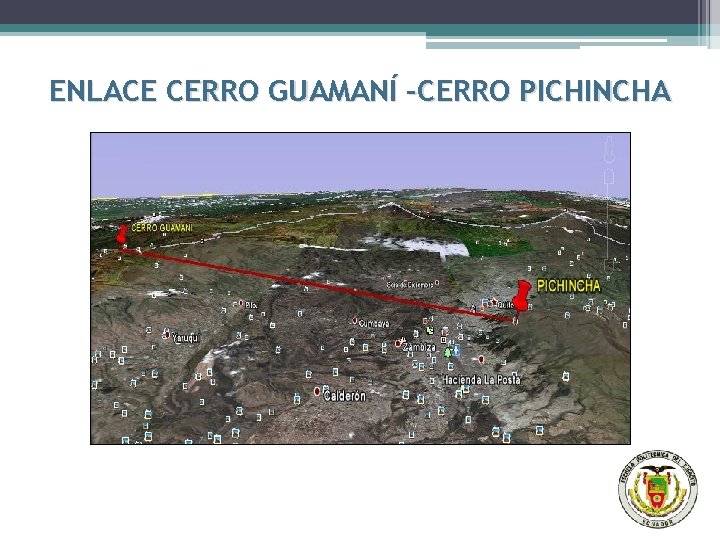

ENLACE CERRO GUAMANÍ –CERRO PICHINCHA

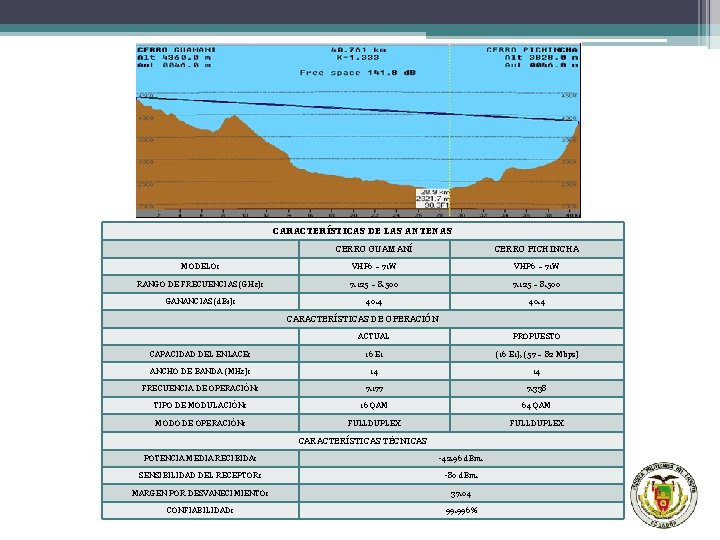

CARACTERÍSTICAS DE LAS ANTENAS CERRO GUAMANÍ CERRO PICHINCHA MODELO: VHP 6 – 71 W RANGO DE FRECUENCIAS (GHz): 7. 125 – 8. 500 GANANCIAS (d. Bi): 40. 4 CARACTERÍSTICAS DE OPERACIÓN ACTUAL PROPUESTO CAPACIDAD DEL ENLACE: 16 E 1 (16 E 1), (57 – 82 Mbps) ANCHO DE BANDA (MHz): 14 14 FRECUENCIA DE OPERACIÓN: 7. 177 7. 338 TIPO DE MODULACIÓN: 16 QAM 64 QAM MODO DE OPERACIÓN: FULLDUPLEX CARACTERÍSTICAS TÉCNICAS POTENCIA MEDIA RECIBIDA: -42. 96 d. Bm. SENSIBILIDAD DEL RECEPTOR: -80 d. Bm. MARGEN POR DESVANECIMIENTO: 37. 04 CONFIABILIDAD: 99. 996%

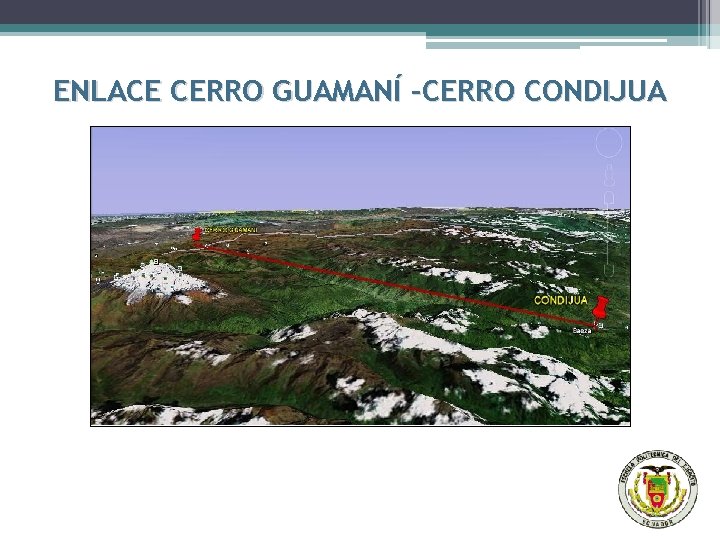

ENLACE CERRO GUAMANÍ –CERRO CONDIJUA

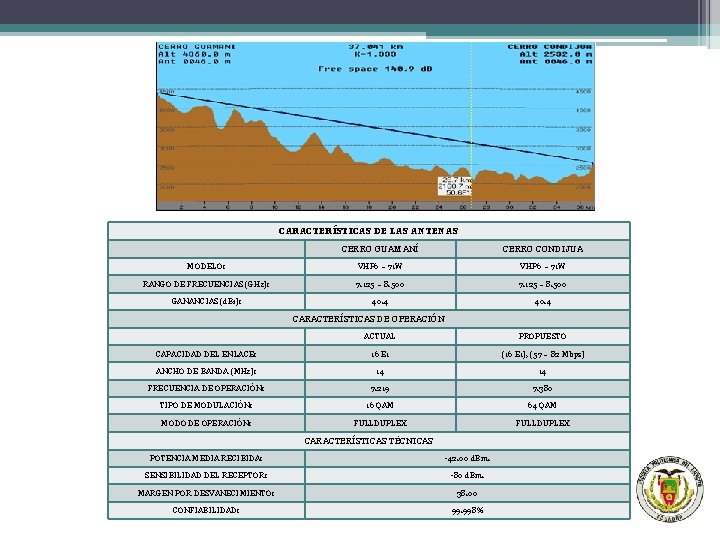

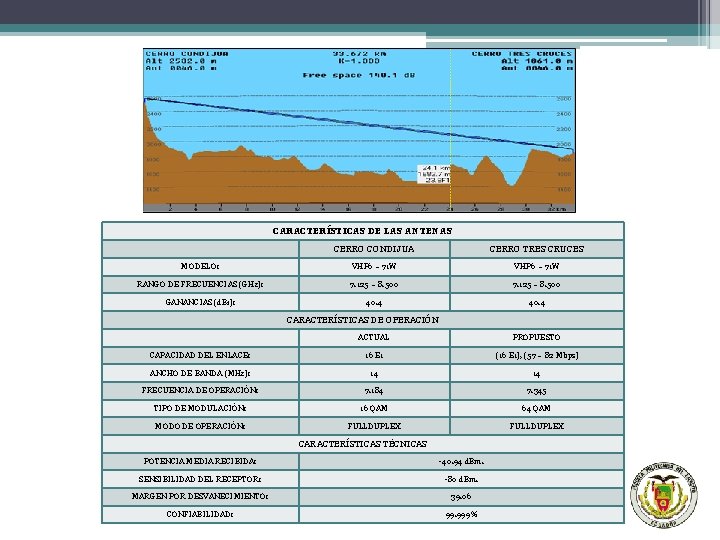

CARACTERÍSTICAS DE LAS ANTENAS CERRO GUAMANÍ CERRO CONDIJUA MODELO: VHP 6 – 71 W RANGO DE FRECUENCIAS (GHz): 7. 125 – 8. 500 GANANCIAS (d. Bi): 40. 4 CARACTERÍSTICAS DE OPERACIÓN ACTUAL PROPUESTO CAPACIDAD DEL ENLACE: 16 E 1 (16 E 1), (57 – 82 Mbps) ANCHO DE BANDA (MHz): 14 14 FRECUENCIA DE OPERACIÓN: 7. 219 7. 380 TIPO DE MODULACIÓN: 16 QAM 64 QAM MODO DE OPERACIÓN: FULLDUPLEX CARACTERÍSTICAS TÉCNICAS POTENCIA MEDIA RECIBIDA: -42. 00 d. Bm. SENSIBILIDAD DEL RECEPTOR: -80 d. Bm. MARGEN POR DESVANECIMIENTO: 38. 00 CONFIABILIDAD: 99. 998%

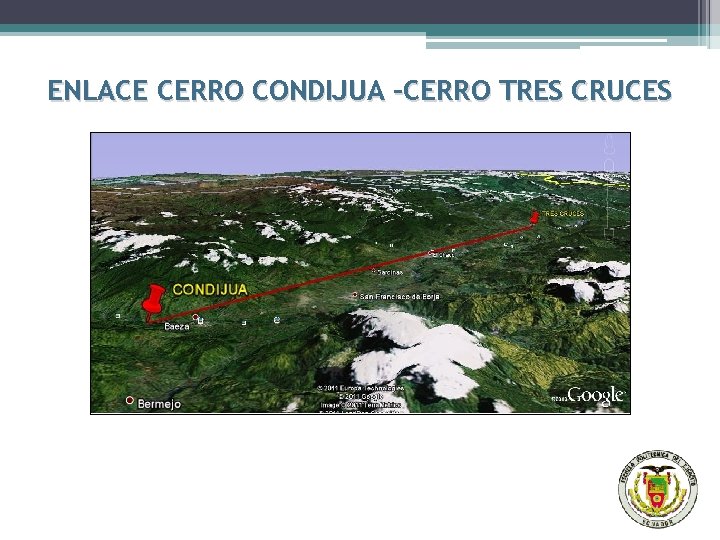

ENLACE CERRO CONDIJUA –CERRO TRES CRUCES

CARACTERÍSTICAS DE LAS ANTENAS CERRO CONDIJUA CERRO TRES CRUCES MODELO: VHP 6 – 71 W RANGO DE FRECUENCIAS (GHz): 7. 125 – 8. 500 GANANCIAS (d. Bi): 40. 4 CARACTERÍSTICAS DE OPERACIÓN ACTUAL PROPUESTO CAPACIDAD DEL ENLACE: 16 E 1 (16 E 1), (57 – 82 Mbps) ANCHO DE BANDA (MHz): 14 14 FRECUENCIA DE OPERACIÓN: 7. 184 7. 345 TIPO DE MODULACIÓN: 16 QAM 64 QAM MODO DE OPERACIÓN: FULLDUPLEX CARACTERÍSTICAS TÉCNICAS POTENCIA MEDIA RECIBIDA: -40. 94 d. Bm. SENSIBILIDAD DEL RECEPTOR: -80 d. Bm. MARGEN POR DESVANECIMIENTO: 39. 06 CONFIABILIDAD: 99. 999%

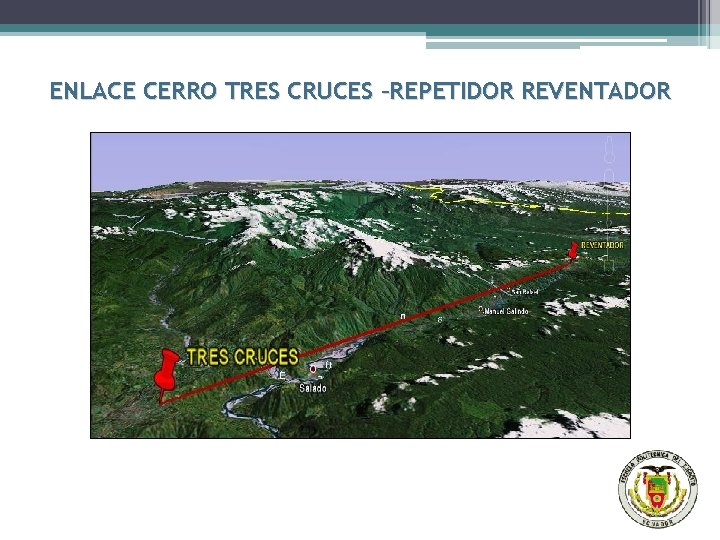

ENLACE CERRO TRES CRUCES –REPETIDOR REVENTADOR

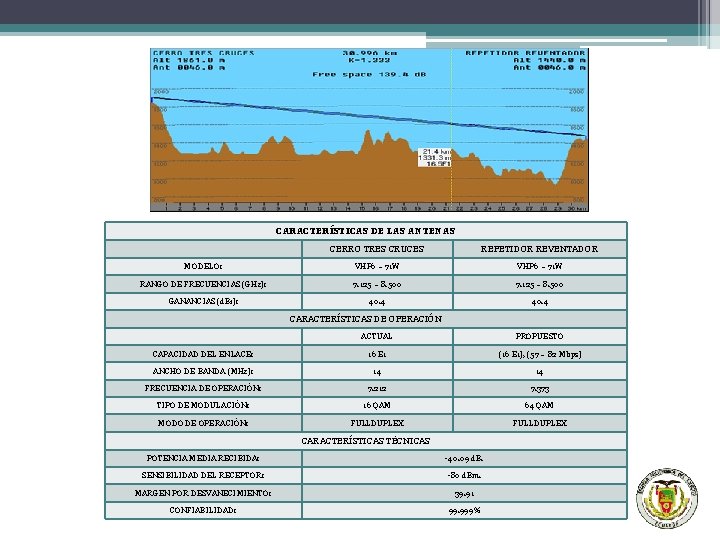

CARACTERÍSTICAS DE LAS ANTENAS CERRO TRES CRUCES REPETIDOR REVENTADOR MODELO: VHP 6 – 71 W RANGO DE FRECUENCIAS (GHz): 7. 125 – 8. 500 GANANCIAS (d. Bi): 40. 4 CARACTERÍSTICAS DE OPERACIÓN ACTUAL PROPUESTO CAPACIDAD DEL ENLACE: 16 E 1 (16 E 1), (57 – 82 Mbps) ANCHO DE BANDA (MHz): 14 14 FRECUENCIA DE OPERACIÓN: 7. 212 7. 373 TIPO DE MODULACIÓN: 16 QAM 64 QAM MODO DE OPERACIÓN: FULLDUPLEX CARACTERÍSTICAS TÉCNICAS POTENCIA MEDIA RECIBIDA: -40. 09 d. B. SENSIBILIDAD DEL RECEPTOR: -80 d. Bm. MARGEN POR DESVANECIMIENTO: 39. 91 CONFIABILIDAD: 99. 999%

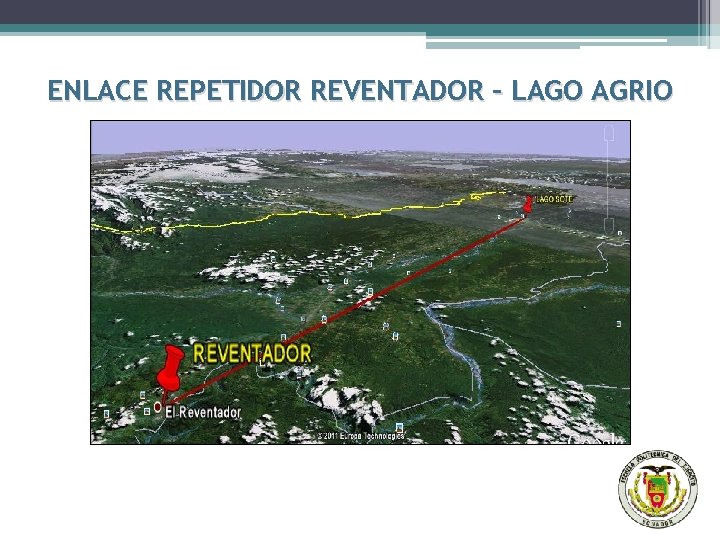

ENLACE REPETIDOR REVENTADOR – LAGO AGRIO

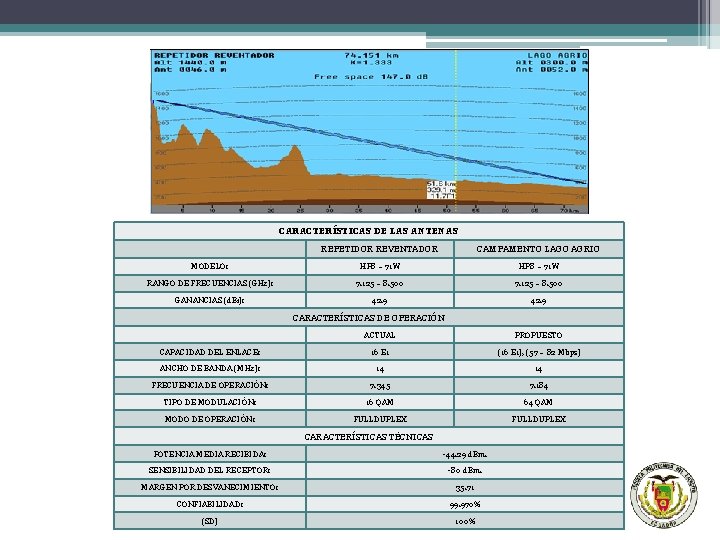

CARACTERÍSTICAS DE LAS ANTENAS REPETIDOR REVENTADOR CAMPAMENTO LAGO AGRIO MODELO: HP 8 – 71 W RANGO DE FRECUENCIAS (GHz): 7. 125 – 8. 500 GANANCIAS (d. Bi): 42. 9 CARACTERÍSTICAS DE OPERACIÓN ACTUAL PROPUESTO CAPACIDAD DEL ENLACE: 16 E 1 (16 E 1), (57 – 82 Mbps) ANCHO DE BANDA (MHz): 14 14 FRECUENCIA DE OPERACIÓN: 7. 345 7. 184 TIPO DE MODULACIÓN: 16 QAM 64 QAM MODO DE OPERACIÓN: FULLDUPLEX CARACTERÍSTICAS TÉCNICAS POTENCIA MEDIA RECIBIDA: -44. 29 d. Bm. SENSIBILIDAD DEL RECEPTOR: -80 d. Bm. MARGEN POR DESVANECIMIENTO: 35. 71 CONFIABILIDAD: 99. 970% (SD) 100%

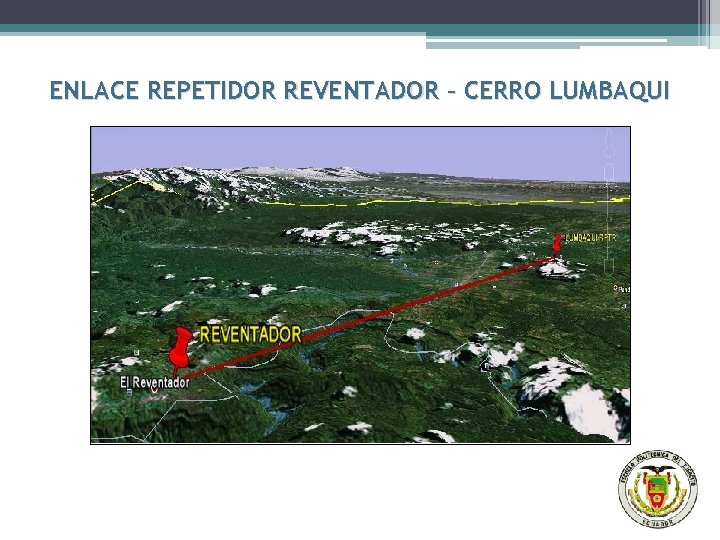

ENLACE REPETIDOR REVENTADOR – CERRO LUMBAQUI

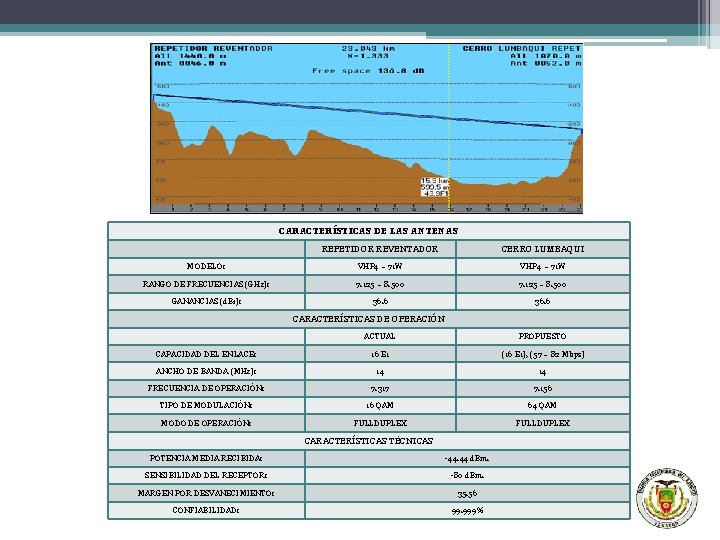

CARACTERÍSTICAS DE LAS ANTENAS REPETIDOR REVENTADOR CERRO LUMBAQUI MODELO: VHP 4 – 71 W RANGO DE FRECUENCIAS (GHz): 7. 125 – 8. 500 GANANCIAS (d. Bi): 36. 6 CARACTERÍSTICAS DE OPERACIÓN ACTUAL PROPUESTO CAPACIDAD DEL ENLACE: 16 E 1 (16 E 1), (57 – 82 Mbps) ANCHO DE BANDA (MHz): 14 14 FRECUENCIA DE OPERACIÓN: 7. 317 7. 156 TIPO DE MODULACIÓN: 16 QAM 64 QAM MODO DE OPERACIÓN: FULLDUPLEX CARACTERÍSTICAS TÉCNICAS POTENCIA MEDIA RECIBIDA: -44. 44 d. Bm. SENSIBILIDAD DEL RECEPTOR: -80 d. Bm. MARGEN POR DESVANECIMIENTO: 35. 56 CONFIABILIDAD: 99. 999%

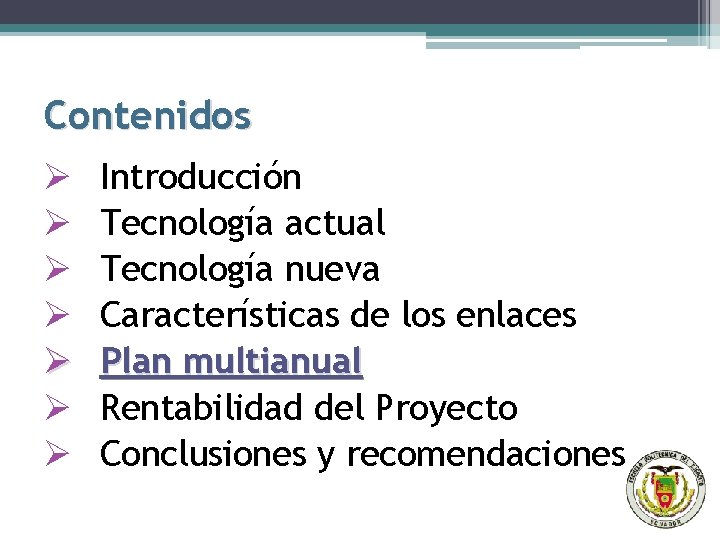

Contenidos Ø Ø Ø Ø Introducción Tecnología actual Tecnología nueva Características de los enlaces Plan multianual Rentabilidad del Proyecto Conclusiones y recomendaciones

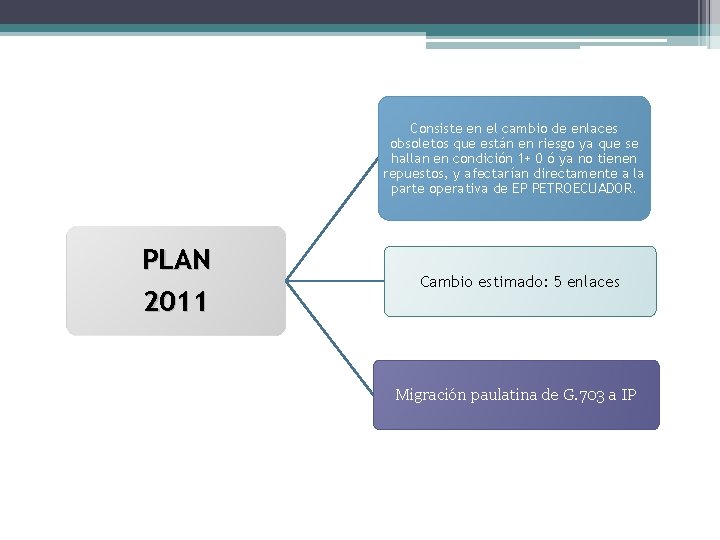

Consiste en el cambio de enlaces obsoletos que están en riesgo ya que se hallan en condición 1+ 0 ó ya no tienen repuestos, y afectarían directamente a la parte operativa de EP PETROECUADOR. PLAN 2011 Cambio estimado: 5 enlaces Migración paulatina de G. 703 a IP

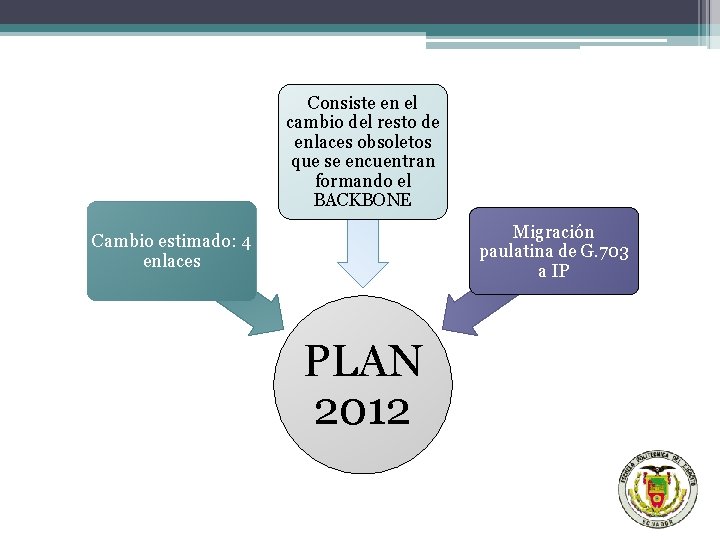

COORDINACIÓN DE INFRAESTRUCTURA Y COMUNICACIONES Consiste en el cambio del resto de enlaces obsoletos que se encuentran formando el BACKBONE Migración paulatina de G. 703 a IP Cambio estimado: 4 enlaces PLAN 2012

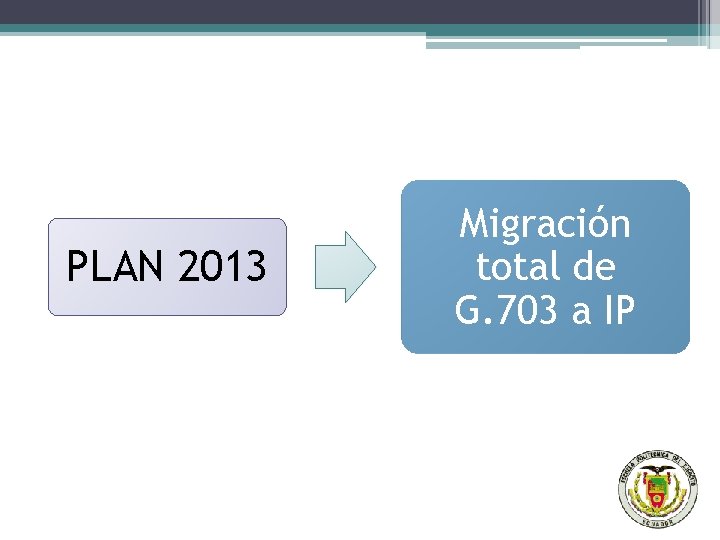

COORDINACIÓN DE INFRAESTRUCTURA Y COMUNICACIONES PLAN 2013 Migración total de G. 703 a IP

Contenidos Ø Ø Ø Ø Introducción Tecnología actual Tecnología nueva Características de los enlaces Plan multianual Rentabilidad del Proyecto Conclusiones y recomendaciones

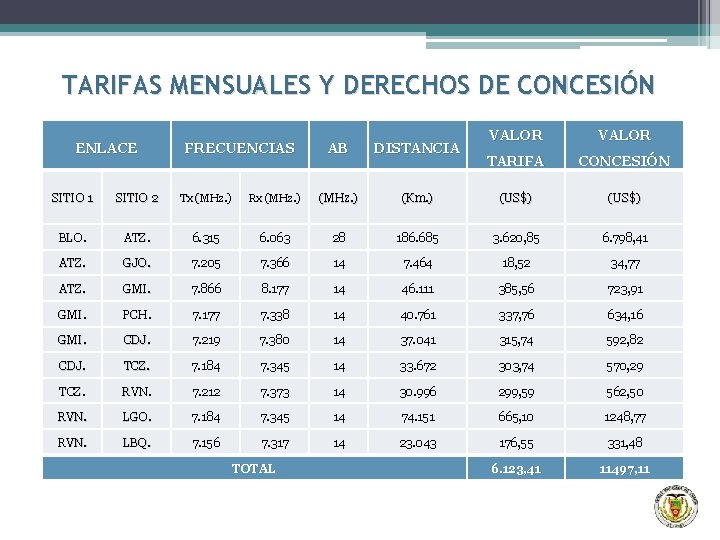

TARIFAS MENSUALES Y DERECHOS DE CONCESIÓN ENLACE FRECUENCIAS AB DISTANCIA VALOR TARIFA CONCESIÓN SITIO 1 SITIO 2 Tx (MHz. ) Rx (MHz. ) (Km. ) (US$) BLO. ATZ. 6. 315 6. 063 28 186. 685 3. 620, 85 6. 798, 41 ATZ. GJO. 7. 205 7. 366 14 7. 464 18, 52 34, 77 ATZ. GMI. 7. 866 8. 177 14 46. 111 385, 56 723, 91 GMI. PCH. 7. 177 7. 338 14 40. 761 337, 76 634, 16 GMI. CDJ. 7. 219 7. 380 14 37. 041 315, 74 592, 82 CDJ. TCZ. 7. 184 7. 345 14 33. 672 303, 74 570, 29 TCZ. RVN. 7. 212 7. 373 14 30. 996 299, 59 562, 50 RVN. LGO. 7. 184 7. 345 14 74. 151 665, 10 1248, 77 RVN. LBQ. 7. 156 7. 317 14 23. 043 176, 55 331, 48 6. 123, 41 11497, 11 TOTAL

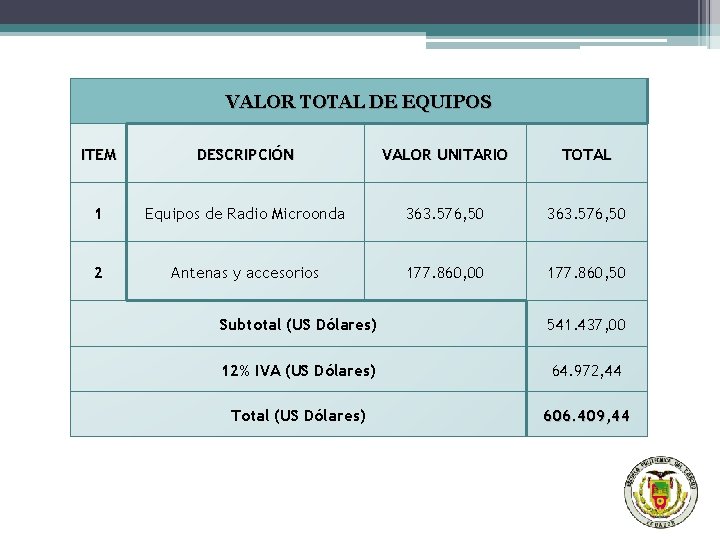

VALOR TOTAL DE EQUIPOS ITEM DESCRIPCIÓN VALOR UNITARIO TOTAL 1 Equipos de Radio Microonda 363. 576, 50 2 Antenas y accesorios 177. 860, 00 177. 860, 50 Subtotal (US Dólares) 541. 437, 00 12% IVA (US Dólares) 64. 972, 44 Total (US Dólares) 606. 409, 44

RENTABILIDAD DEL PROYECTO Si se considera el escenario en el cual se para de bombear el número de barriles de petróleo por hora debido al corte de las comunicaciones por diferentes fallas en los equipos de radio microonda.

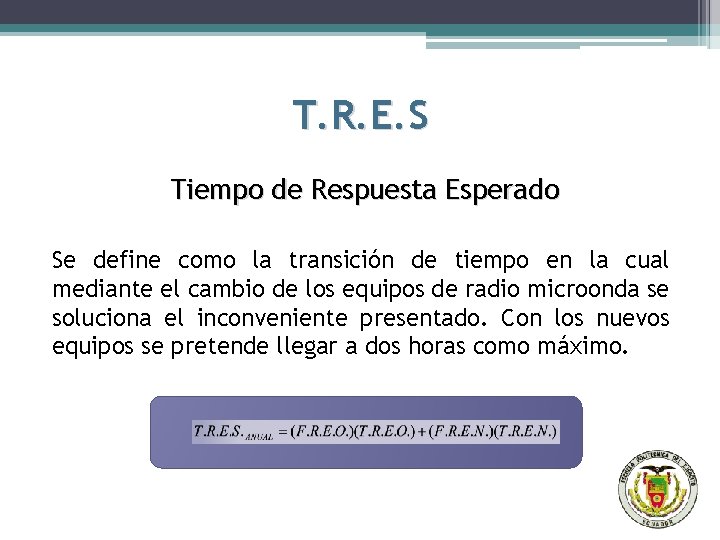

T. R. E. S Tiempo de Respuesta Esperado Se define como la transición de tiempo en la cual mediante el cambio de los equipos de radio microonda se soluciona el inconveniente presentado. Con los nuevos equipos se pretende llegar a dos horas como máximo.

F. R. E. O Factor de Riesgo del Equipo Obsoleto Se calcula mediante la siguiente fórmula:

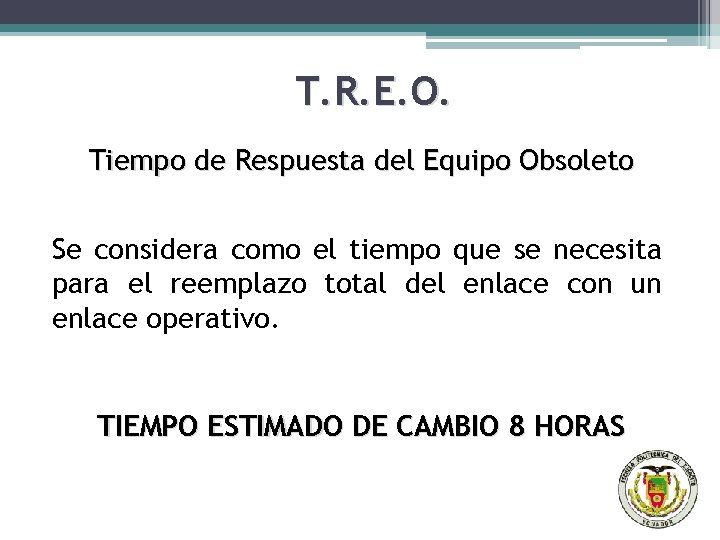

T. R. E. O. Tiempo de Respuesta del Equipo Obsoleto Se considera como el tiempo que se necesita para el reemplazo total del enlace con un enlace operativo. TIEMPO ESTIMADO DE CAMBIO 8 HORAS

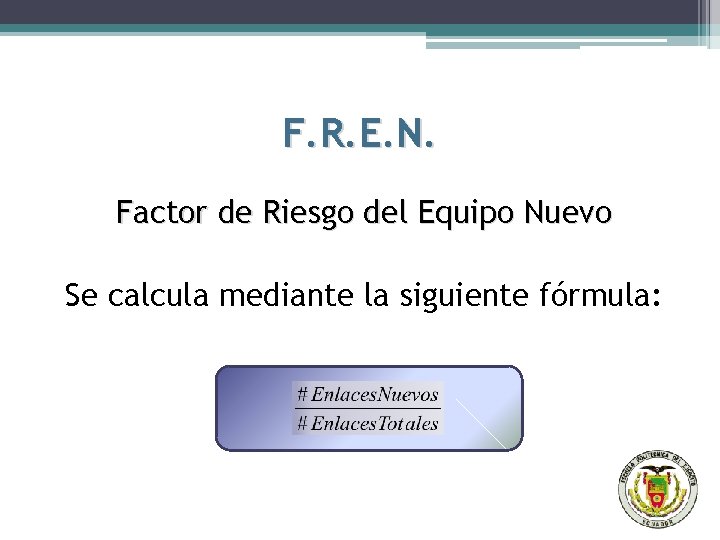

F. R. E. N. Factor de Riesgo del Equipo Nuevo Se calcula mediante la siguiente fórmula:

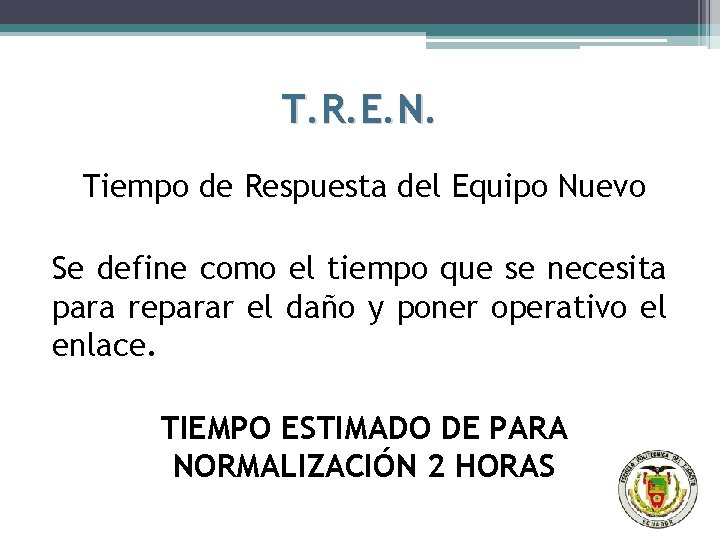

T. R. E. N. Tiempo de Respuesta del Equipo Nuevo Se define como el tiempo que se necesita para reparar el daño y poner operativo el enlace. TIEMPO ESTIMADO DE PARA NORMALIZACIÓN 2 HORAS

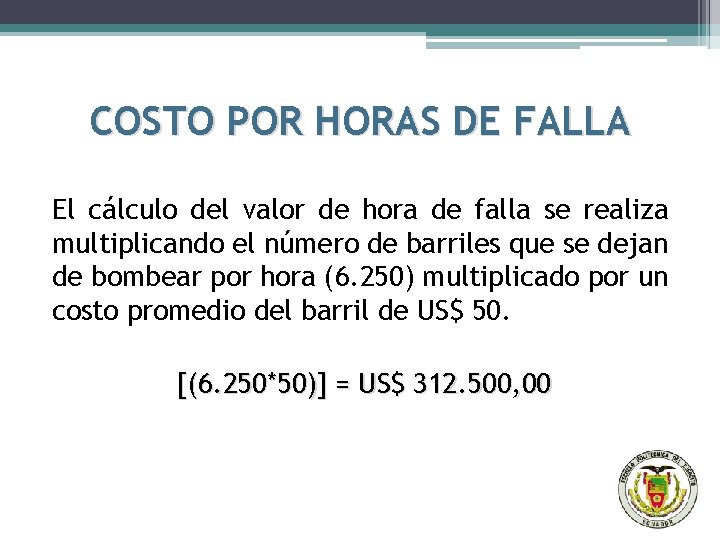

COSTO POR HORAS DE FALLA El cálculo del valor de hora de falla se realiza multiplicando el número de barriles que se dejan de bombear por hora (6. 250) multiplicado por un costo promedio del barril de US$ 50. [(6. 250*50)] = US$ 312. 500, 00

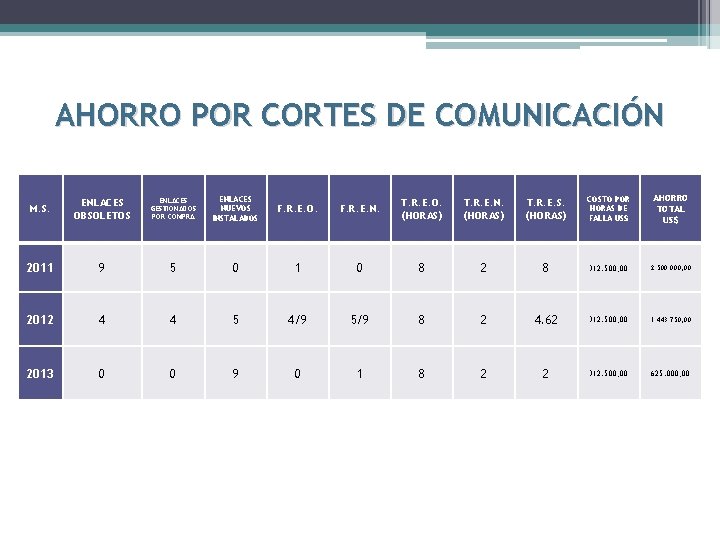

AHORRO POR CORTES DE COMUNICACIÓN M. S. ENLACES OBSOLETOS ENLACES GESTIONADOS POR COMPRA ENLACES NUEVOS INSTALADOS F. R. E. O. F. R. E. N. T. R. E. O. (HORAS) T. R. E. N. (HORAS) T. R. E. S. (HORAS) COSTO POR HORAS DE FALLA US$ AHORRO TOTAL US$ 2011 9 5 0 1 0 8 2 8 312. 500, 00 2. 500. 000, 00 2012 4 4 5 4/9 5/9 8 2 4. 62 312. 500, 00 1. 443. 750, 00 2013 0 0 9 0 1 8 2 2 312. 500, 00 625. 000, 00

Contenidos Ø Ø Ø Ø Introducción Tecnología actual Tecnología nueva Características de los enlaces Plan multianual Rentabilidad del Proyecto Conclusiones y recomendaciones

Conclusiones • No existe asignaciones estáticas de ranuras de tiempo debido a que se omiten todos los multiplexores que contiene el esquema no escalable actual. • Las ranuras de tiempo son libres optimizando el uso de ellas con la posibilidad de sumar el tráfico que convenga. • Los aplicativos no pertenecen a ninguna aplicación en particular logrando un uso dinámico del ancho de banda.

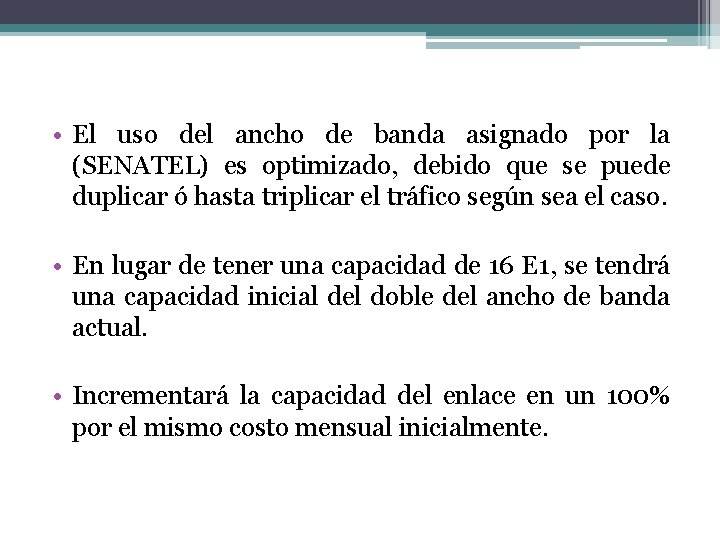

• El uso del ancho de banda asignado por la (SENATEL) es optimizado, debido que se puede duplicar ó hasta triplicar el tráfico según sea el caso. • En lugar de tener una capacidad de 16 E 1, se tendrá una capacidad inicial del doble del ancho de banda actual. • Incrementará la capacidad del enlace en un 100% por el mismo costo mensual inicialmente.

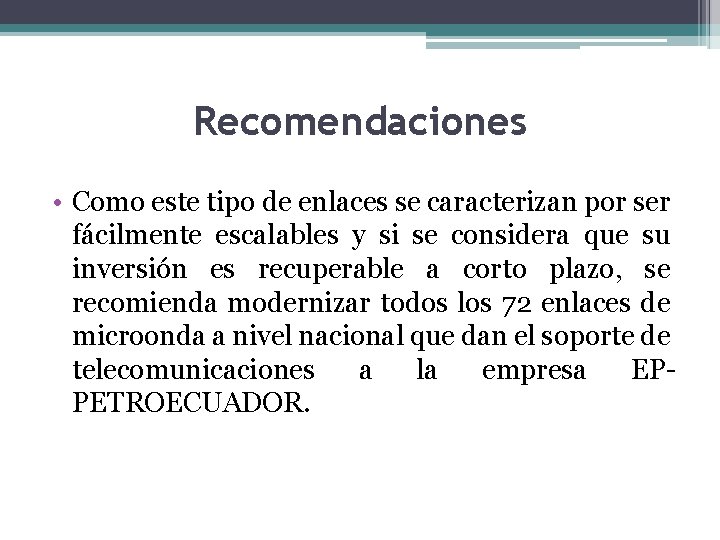

Recomendaciones • Como este tipo de enlaces se caracterizan por ser fácilmente escalables y si se considera que su inversión es recuperable a corto plazo, se recomienda modernizar todos los 72 enlaces de microonda a nivel nacional que dan el soporte de telecomunicaciones a la empresa EPPETROECUADOR.
