PROYECTO DE COLUMNAS GRUPO IV y V AE
- Slides: 20
PROYECTO DE COLUMNAS GRUPO IV y V A-E. 4 y A-E. 6 CIRSOC 301 -EL Supongamos una barra biarticulada del grupo IV: § Prescindiendo de las tensiones residuales (no influyen en estas barras armadas) § Partimos de una deformación inicial eo § Se analiza en situación deformada teoría de segundo orden El problema del pandeo se analiza como un problema de flexión compuesta El momento de 2 do orden es:
PROYECTO DE COLUMNAS GRUPO IV y V A-E. 4 y A-E. 6 CIRSOC 301 -EL En las barras de los grupos IV y V: § Las tensiones residuales no influyen § La deformación inicial eo suele ser mayor que en otros tipos § Se analiza en situación deformada teoría de segundo orden En la expresión: Pu/Sv: rigidez al cortante § Partiendo de una deformación eo=L/500 § Poniendo la rigidez al corte en función de una esbeltez local λ 1 que depende de la rigidez del enlace § Se considera la longitud efectiva a través del factor K El momento de 2 do orden nos queda: Pcm: carga crítica de Euler calculada con una esbeltez modificada Con la columna sometida a un Pu y a un Ms cada cordón quedará sometida a una solicitación requerida § Los cordones del grupo IV estarán a compresión axil (comportamiento de reticulado) § Los cordones del grupo V sometidos a flexión y corte (comportamiento de corte) El esfuerzo de corte ideal para el cálculo de las conexiones se toma Veu determinado para una deformación inicial eo=K L/400 a efectos que las conexiones fallen después que los cordones
PROYECTO DE COLUMNAS GRUPO IV A-E. 4 CIRSOC 301 -EL Solicitaciones y verificación de los cordones El esfuerzo axil en cada barra de la columna armada es:
PROYECTO DE COLUMNAS GRUPO IV A-E. 4 CIRSOC 301 -EL § El factor øc según el capitulo correspondiente a compresión axil § La tensión crítica: determinado con λc 1 obtenido como sigue:
PROYECTO DE COLUMNAS GRUPO IV A-E. 4 CIRSOC 301 -EL Deteminación del valor auxiliar λ 1
PROYECTO DE COLUMNAS GRUPO IV A-E. 4 CIRSOC 301 -EL Deteminación del valor auxiliar λ 1
PROYECTO DE COLUMNAS GRUPO IV A-E. 4 CIRSOC 301 -EL Deteminación del valor auxiliar L 1
PROYECTO DE COLUMNAS GRUPO IV A-E. 4 CIRSOC 301 -EL Solicitaciones y verificación de las barras de la celosía Las barras de la celosía serán verificadas para las fuerzas axiles requeridas con un corte requerido Veu Con: § La verificación de las barras se hará con: Capítulos D y E según corresponda 301 -EL § Las uniones de lasa barras de celosía con los cordones se dimensionarán para las fuerza requeridas por un esfuerzo resultante Veu
PROYECTO DE COLUMNAS GRUPO V A-E. 6 CIRSOC 301 -EL Solicitaciones y verificación de los cordones Las barras de los cordones se dimensionaran para el esfuerzo Pu 1 (axil), Mu 1 ( flexión) y Vu 1 (corte)
PROYECTO DE COLUMNAS GRUPO V A-E. 6 CIRSOC 301 -EL
PROYECTO DE COLUMNAS GRUPO V A-E. 6 CIRSOC 301 -EL Solicitaciones y verificación de las barras de las presillas Las presillas y sus uniones a las barras de los cordones se verificarán para las solicitaciones requeridas Mup y Vup 1 resultante de la acción del esfuerzo de corte Veu 1 normal al eje de la barra armada § La verificación de las presillas se hará con Capítulo F 301 -EL § Las uniones de las presilla a los cordones con el capitulo J 301 -EL
PROYECTO DE COLUMNAS GRUPO V A-E. 6 CIRSOC 301 -EL Solicitaciones en cordones y presillas
ESPECIFICACIONES PARTICULARES Y CONSTRUCTIVAS A-E. 4. 2 CIRSOC 301 -EL Barras armadas del grupo IV A-E. 4. 3. 1 CIRSOC 301 -EL
ESPECIFICACIONES PARTICULARES Y CONSTRUCTIVAS A-E. 4. 2 CIRSOC 301 -EL Barras armadas del grupo IV A-E. 4. 3. 1 CIRSOC 301 -EL
ESPECIFICACIONES PARTICULARES Y CONSTRUCTIVAS A-E. 4. 2 CIRSOC 301 -EL Barras armadas del grupo IV A-E. 4. 3. 1 CIRSOC 301 -EL
ESPECIFICACIONES PARTICULARES Y CONSTRUCTIVAS A-E. 4. 3 CIRSOC 301 -EL Barras armadas del grupo V A-E. 4. 3. 2 CIRSOC 301 -EL

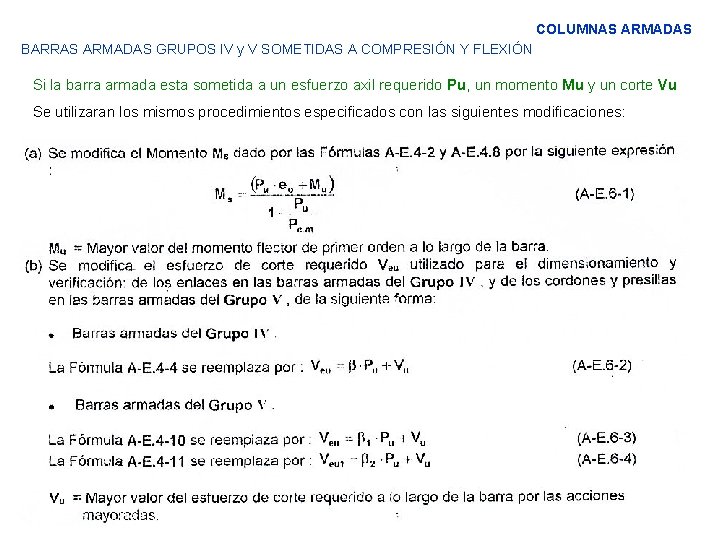

COLUMNAS ARMADAS BARRAS ARMADAS GRUPOS IV y V SOMETIDAS A COMPRESIÓN Y FLEXIÓN Si la barra armada esta sometida a un esfuerzo axil requerido Pu, un momento Mu y un corte Vu Se utilizaran los mismos procedimientos especificados con las siguientes modificaciones:
APOYO EXTREMO POR CONTACTO DE BARRAS AXIALMENTE COMPRIMIDAS El dimensionado de los medios de unión y elementos auxiliares en apoyos extremos depende § Si los extremos de barras y superficies de apoyo están mecanizadas § Si las barras son verticales o tienen cierta inclinación
EMPALME DE COLUMNAS Y BARRAS AXIALMENTE COMPRIMIDAS El empalme es conveniente realizarlo siempre en los tercios extremos
Empalmes típicos de columnas de perfiles laminados
