Proyecto Alcantarillado Sanitario OBEJTIVOS OBRAS CONSTRUIDAS INTRODUCCION DESARROLLO
Proyecto Alcantarillado Sanitario
OBEJTIVOS OBRAS CONSTRUIDAS INTRODUCCION DESARROLLO DEL PROYECTO AMPLIACION DEL SISTEMA DE ALCANTARILLADO LAGUNAS DE OXIDACION SANITARIO
INTRODUCCION El Sistema de Alcantarillado Sanitario de Puerto Cortés representa uno de los mas importantes proyectos de ingeniería sanitaria que han realizado en la República de Honduras. • Consiste en: 1. Red Colectora, Sub-colectores y Colectores. 2. Conexiones Domiciliarias. 3. Planta de Tratamiento. Aguas de Puerto Cortés
INTRODUCCION Aguas de Puerto Cortés
INTRODUCCION Aguas de Puerto Cortés
INTRODUCCION Aguas de Puerto Cortés
OBJETIVO Contribuir al mejoramiento de las condiciones de saneamiento básico, con el fin de lograr una mejor calidad de vida para los habitantes de la ciudad de Puerto Cortés, recuperar La Laguna de Alvarado y la Bahía de Puerto Cortés, para explotar esas potencialidades en el aspecto turístico y bajar los índices epidemiológicos. Aguas de Puerto Cortés
DESARROLLO DEL PROYECTO
DESARROLLO Para la construcción de este proyecto, la Municipalidad de Puerto Cortes suscribió con el Canco Interamericano de Desarrollo el Contrato de Préstamo No. 997/SF-HO, con un financiamiento de fondos BID de 18. 33 millones de dólares y fondos de contraparte municipal de 3. 23 millones de dólares para totalizar 21. 56 millones de dólares como monto del costo final de proyecto. Aguas de Puerto Cortés
DESARROLLO El proyecto fue planificado para una cobertura del 75% de los sectores con suministro de agua potable en el casco urbano de la ciudad, que es aproximadamente de 60, 000 habitantes. Las obras construidas incluyen 91 Km. De redes colectoras y líneas de bombeo, 6, 000 conexiones domiciliarias externas y una Planta de Tratamiento con eficiencia del 90% en remoción de carga orgánica y del 99. 99% en remoción bacteriológica. El costo del proyecto ascendió a U. S 21. 56 millones. Aguas de Puerto Cortés
OBRAS CONSTRUIDAS
OBRAS • Red Colectora • Estaciones de Bombeo • Planta de Tratamiento Aguas de Puerto Cortés
OBRAS Red Colectora y Estaciones de Bombeo en Tierra Firme: • • 22. 4 kilómetros de longitud. 1, 650 conexiones domiciliarias. 257 pozos de inspección. 5 estaciones de bombeo. Aguas de Puerto Cortés
OBRAS Estación de bombeo EB-5 Aguas de Puerto Cortés
OBRAS Red Colectora y Estaciones de Bombeo en Península: • 59 kilómetros de tubería de gravedad. • 9. 14 kilómetros de tubería de presión. • 3, 819 conexiones domiciliarias. • 566 pozos de inspección y 17 estaciones de bombeo. En península de incluyen mas de 500 conexiones domiciliarias pre-existentes del sector centro de la ciudad. Aguas de Puerto Cortés
OBRAS Estación de bombeo EB-100 Aguas de Puerto Cortés
OBRAS Aguas de Puerto Cortés
OBRAS Aguas de Puerto Cortés
AMPLIACION DEL SISTEMA DE ALCANTARILLADO
AMPLIACION • Colector Municipal. • Sector La Roca. • Sector Nueva Esperanza. • Colector Turístico. Aguas de Puerto Cortés
AMPLIACION Colector Playa Municipal • Se construyó con fondos municipales con un costo de 8 millones de lempiras. • Con este proyecto se contribuyó al Saneamiento del sector hotelero de La playa Municipal así como del Hospital de área. Aguas de Puerto Cortés
AMPLIACION Colector Playa Municipal Aguas de Puerto Cortés
AMPLIACION • • • Sector La Roca Se amplio el S. A. S. dentro del proyecto “Barrio – Ciudad” con inversión del FHIS Y Municipalidad de Puerto Cortés. Los sectores beneficiados fueron: La Roca, Kilómetro 5, Las Mercedes y El Mirador. Costo de 8. 7 millones de lempiras. Extensión de tubería: 3, 826 metros lineales Pozos de Inspección: 27 Conexiones domiciliarias : 300 Aguas de Puerto Cortés
AMPLIACION Sector La Roca Aguas de Puerto Cortés
AMPLIACION • • Sector La Nueva Esperanza Se hizo con fondos OBA y Municipalidad. Costo: 6. 5 millones de lempiras. Conexiones domiciliarias: 320. Una Estación de Bombeo Aguas de Puerto Cortés
AMPLIACION Sector La Nueva Esperanza Aguas de Puerto Cortés
AMPLIACION Colector Turístico En proceso de construcción. Se proyectó para: • 10 km de red colectora. • 984 conexiones domiciliarias. • Una estación de bombeo. Aguas de Puerto Cortés
AMPLIACION Colector Turístico Aguas de Puerto Cortés
LAGUNAS DE OXIDACION
LAGUNAS • Planta de Tratamiento: Está localizada sobre terrenos pantanosos en el sector este de la península de Puerto Cortés con un área de construcción aproximadamente 22 Has, la planta contempla la recolección y tratamiento de aguas residuales domésticas procedentes de los sectores definidos en base a condiciones geográficas de la ciudad. Aguas de Puerto Cortés

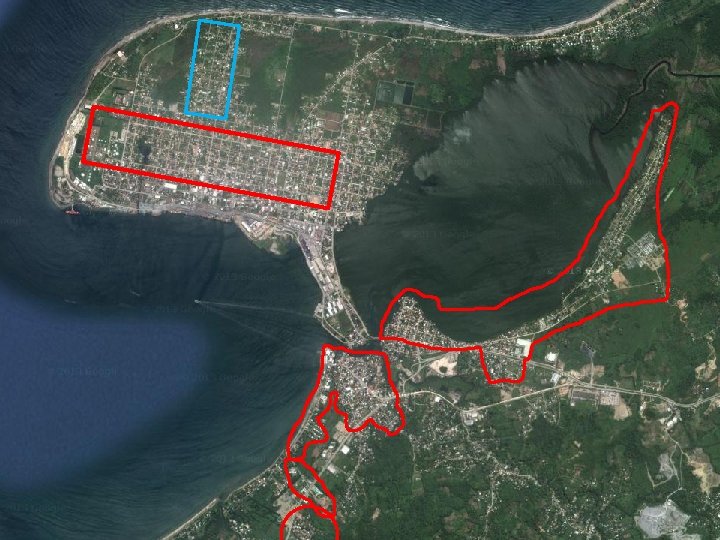

UBICACION Aguas de Puerto Cortés
LAGUNAS Aguas de Puerto Cortés
M 02 230. 7 x 68. 3 x 1. 5 M 01 231. 10 x 141. 20 x 1. 80 A 1 107. 5 x 44. 8 x 4. 5 A 2 107. 5 x 44. 8 x 4. 5 F 01 107. 5 x 207. 5 x 1. 80 F 02 107. 5 x 207. 5 x 1. 80 AREA DE SECADO DE LODOS P. T. A. R. EFLUENTE EB 100 Aguas de Puerto Cortés
LAGUNAS La planta de tratamiento es del tipo Lagunas de Estabilización en Serie y esta dividida en dos (2) módulos de 114 litros/segundo cada uno, que constan de procesos: anaeróbico + facultativo + maduración. Aguas de Puerto Cortés
LAGUNAS La impermeabilización del fondo de las lagunas se realizo mediante la conformación de los fondos con una base de material rocoso arcilloso compactado. Tanto los taludes de las lagunas como su fondo, están recubiertos con una lamina de geo membrana apoyada sobre una capa de geo textil para así evitar posibles infiltraciones así como crecimiento de vegetación. Aguas de Puerto Cortés
LAGUNAS Aguas de Puerto Cortés
LAGUNAS Aguas de Puerto Cortés
LAGUNAS Aguas de Puerto Cortés
LAGUNAS Aguas de Puerto Cortés
Gracias por su atención
