Proveedor de Soluciones Integrales Tubería Industrial Proveedor dede Soluciones Integrales de Tubería Industrial China Aerospace Science & Industry Corporation Huachuang Tianyuan
C ontenidos 1 Quiénes somos 2 Productos 3 Aplicaciones Proveedor de Soluciones Integrales de Tubería Industrial

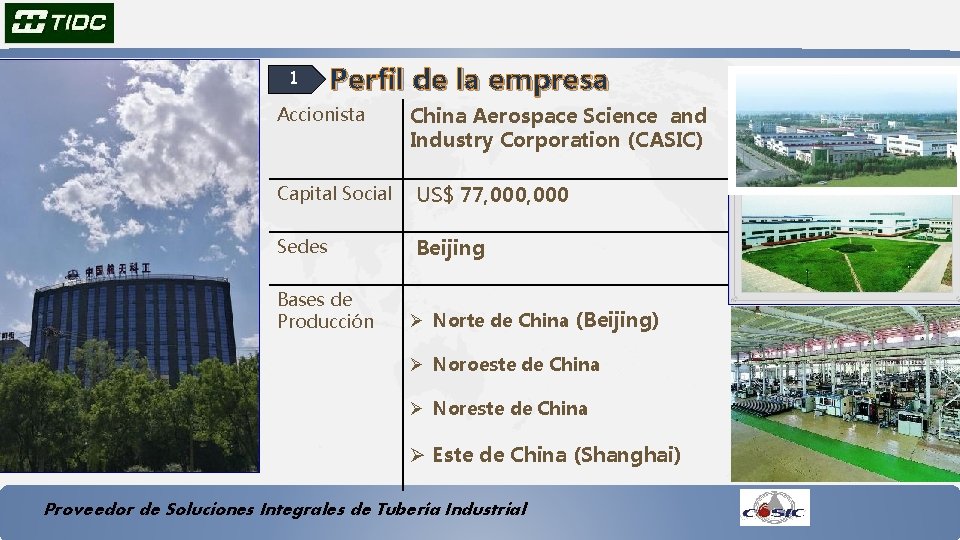

1 Perfil de la empresa Accionista China Aerospace Science and Industry Corporation (CASIC) Capital Social US$ 77, 000 Sedes Beijing Bases de Producción Ø Norte de China (Beijing) Ø Noroeste de China Ø Noreste de China Ø Este de China (Shanghai) Proveedor de Soluciones Integrales de Tubería Industrial
4 bases de producción Beijing, centro de marketing 54 líneas de producción 12000 km de capacidad anual
C ontenidos 1 Quiénes somos 2 Productos 3 Aplicaciones Proveedor de Soluciones Integrales de Tubería Industrial
Tubería Reforzada de HDPE con Malla de Acero Súper Antiabrasiva y de Alta Presión Proveedor de Soluciones Integrales de Tubería Industrial
Tubo de Polietileno(PEAD) Reforzado con Malla de Acero Dos Capas: La capa interior: La capa súper antiabrasiva+HDPE La Capa exterior: HDPE La Malla de Acero y Resina Adhesiva en el medio Proveedor de Soluciones Integrales de Tubería Industrial

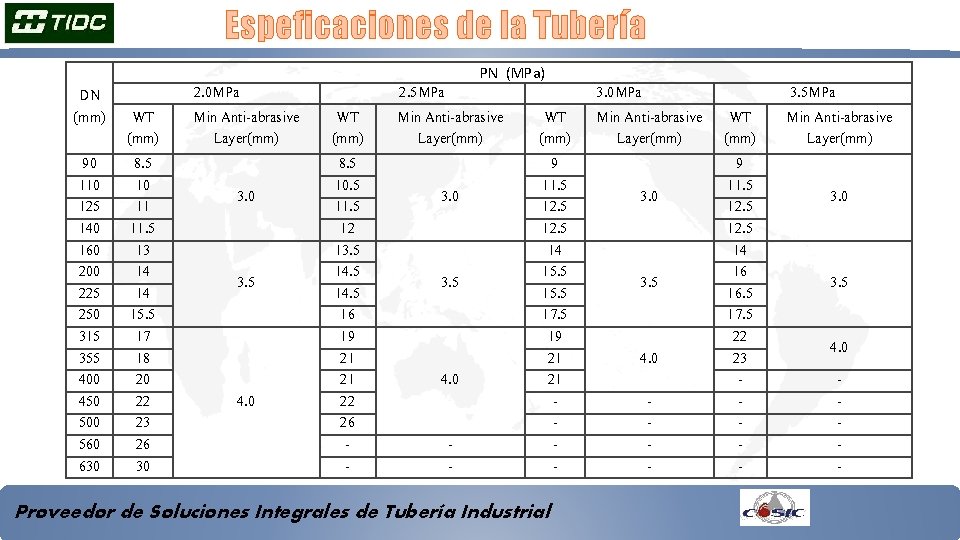

Espeficaciones de la Tubería PN (MPa) DN (mm) 90 110 125 140 160 200 225 250 315 355 400 450 500 560 630 WT (mm) 8. 5 10 11 11. 5 13 14 14 15. 5 17 18 20 22 23 26 30 2. 0 MPa Min Anti-abrasive Layer(mm) 3. 0 3. 5 4. 0 WT (mm) 8. 5 10. 5 11. 5 12 13. 5 14. 5 16 19 21 21 22 26 - 2. 5 MPa Min Anti-abrasive Layer(mm) 3. 0 3. 5 4. 0 - WT (mm) 9 11. 5 12. 5 14 15. 5 17. 5 19 21 21 - Proveedor de Soluciones Integrales de Tubería Industrial 3. 0 MPa Min Anti-abrasive Layer(mm) 3. 0 3. 5 4. 0 - WT (mm) 9 11. 5 12. 5 14 16 16. 5 17. 5 22 23 - 3. 5 MPa Min Anti-abrasive Layer(mm) 3. 0 3. 5 4. 0 -
Espeficaciones de la Tubería PN (MPa) DN (mm) 90 110 125 140 160 200 225 250 315 355 400 450 500 560 630 4. 0 MPa WT (mm) 14 14 14. 5 16. 5 17. 5 - 5. 0 MPa Min Anti-abrasive Layer(mm) 3. 0 3. 5 - WT (mm) 14 14 15. 5 16. 5 18. 5 - 6. 3 MPa Min Anti-abrasive Layer(mm) WT Min Anti-abrasive (mm) Layer(mm) WT (mm) 15 16 17. 5 18. 5 - 3. 0 3. 5 - Proveedor de Soluciones Integrales de Tubería Industrial 3. 0 3. 5 - 7. 0 MPa Min Antiabrasive Layer(mm) 3. 0 3. 5 -

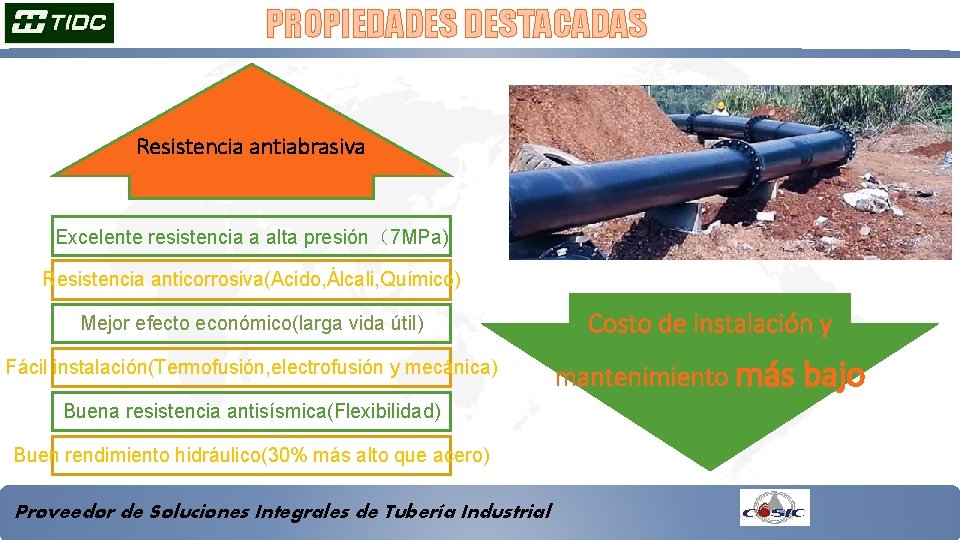

PROPIEDADES DESTACADAS Resistencia antiabrasiva Excelente resistencia a alta presión(7 MPa) Resistencia anticorrosiva(Acido, Álcali, Químico) Mejor efecto económico(larga vida útil) Costo de instalación y Fácil instalación(Termofusión, electrofusión y mecánica) mantenimiento más bajo Buena resistencia antisísmica(Flexibilidad) Buen rendimiento hidráulico(30% más alto que acero) Proveedor de Soluciones Integrales de Tubería Industrial
PROPIEDADES DESTACADAS 3 Veces Más Súper antiabrasiva que la tubería UHMW-PE Thermal Plastic Elastomer Proveedor de Soluciones Integrales de Tubería Industrial

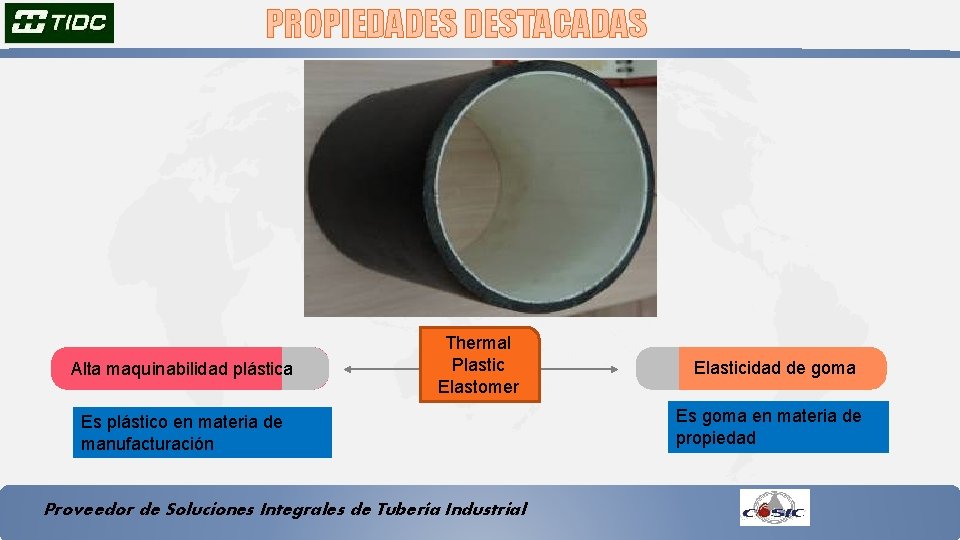

PROPIEDADES DESTACADAS Alta maquinabilidad plástica Thermal Plastic Elastomer Es plástico en materia de manufacturación Proveedor de Soluciones Integrales de Tubería Industrial Elasticidad de goma Es goma en materia de propiedad
Proveedor de Soluciones Integrales de Tubería Industrial
PROCESO DE PRODUCCIÓN Proveedor de Soluciones Integrales de Tubería Industrial
PROCESO DE PRODUCCIÓN Proveedor de Soluciones Integrales de Tubería Industrial
PROCESO DE PRODUCCIÓN Proveedor de Soluciones Integrales de Tubería Industrial
FORMAS DE CONEXIÓN Brida Stub End Abrazadera Codo de Alta Presión Proveedor de Soluciones Integrales de Tubería Industrial Manga Electrofusión Codo Soldado
PRUEBA DE ABRASIÓN NOMBRE DE PRUEBA: Prueba de abrasión de la pared interna LOCALIDAD DE PRUEBA: Laboratorio de tubería de Long distance & High density Slurry Conveying Pipe Lab, Mining & Metallurgy R&D Center, Hunan University, China Proveedor de Soluciones Integrales de Tubería Industrial
PRUEBA DE ABRASIÓN Proveedor de Soluciones Integrales de Tubería Industrial
PRUEBA DE ABRASIÓN Proveedor de Soluciones Integrales de Tubería Industrial
PRUEBA DE ABRASIÓN ØSecuencia de ratio de desgaste: Tubería Súper Antiabrasivo < Tubería UHMWPE< Tubería HDPE< Tubería de acero S/C ØRatio de desgaste de la tubería súper antiabrasiva: 0. 1922 mm/año, (concentrado de hierro, densidad 60%, tasa de flujo 1. 82. 0 m/s) ØRatio de desgaste en las conexiones de electrofusión o brida no es afectado. Proveedor de Soluciones Integrales de Tubería Industrial
C ontenidos 1 Quiénes somos 2 Productos 3 Aplicaciones Proveedor de Soluciones Integrales de Tubería Industrial
AREAS DE APLICACIÓN Mina: Concentrado, Relaves ; Mina de carbón: Lodo, limo de carbón, llenado, polvo de carbón etc. ; Dragado: Dragado, bombeo de arena; Químico: Microsílica, silvina, lodo alcalino, etc. ; Metalurgía: Concentrado fino, residuos, partículas de plomo, polvo de aluminio, etc; Energía: Polvo, descorificación, polvo, desulfuración; Cemento: Lodo de materia prima, cemento terminado; Granos: Maíz, paja, etc. Proveedor de Soluciones Integrales de Tubería Industrial
