Protocolo 802 11 O IEEE 802 11 define

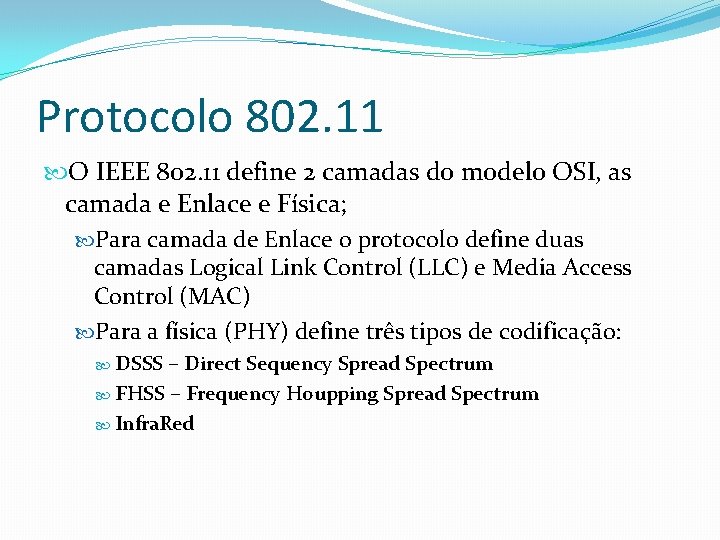

Protocolo 802. 11 O IEEE 802. 11 define 2 camadas do modelo OSI, as camada e Enlace e Física; Para camada de Enlace o protocolo define duas camadas Logical Link Control (LLC) e Media Access Control (MAC) Para a física (PHY) define três tipos de codificação: DSSS – Direct Sequency Spread Spectrum FHSS – Frequency Houpping Spread Spectrum Infra. Red

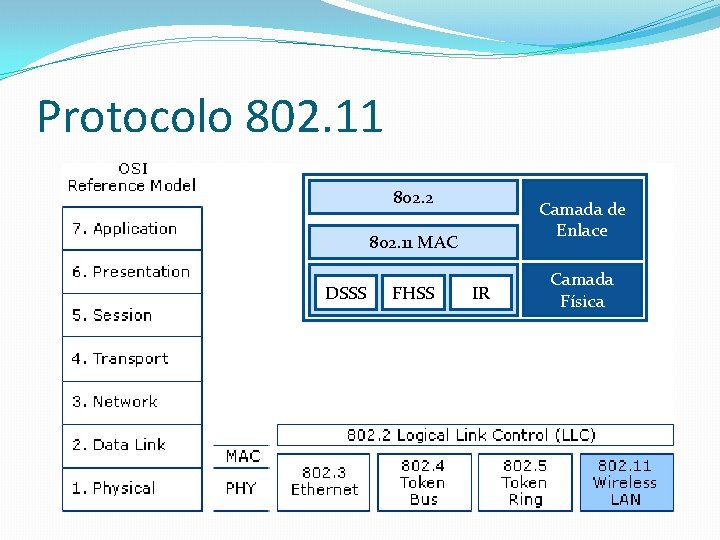

Protocolo 802. 11 802. 2 Camada de Enlace 802. 11 MAC DSSS FHSS IR Camada Física

Protocolo 802. 11 Quadro da Camada Física (FHSS) 96 bits 32 bits PLPC Preamble PLPC Header Synch SFD PLW PSF HEC MAC PLPC Preamble PLPC- physical layer convergence procedure Sync –Sincronização, 80 bits usado para identificar a antena correta e sincronização de tempo SFD (Start Frame Delimiter) – 16 bit para sicronização PLPC Header PLW (PLCP_PDU Length Word) – 12 bits de Comprimento do payload, incluindo os 32 bit CRC. PLW < 4096 PSF (PLCP Signaling Field) – 4 bits indicando velocidade (1 or 2 Mbit/s) HEC (Header Error Check) – 16 bits de CRC

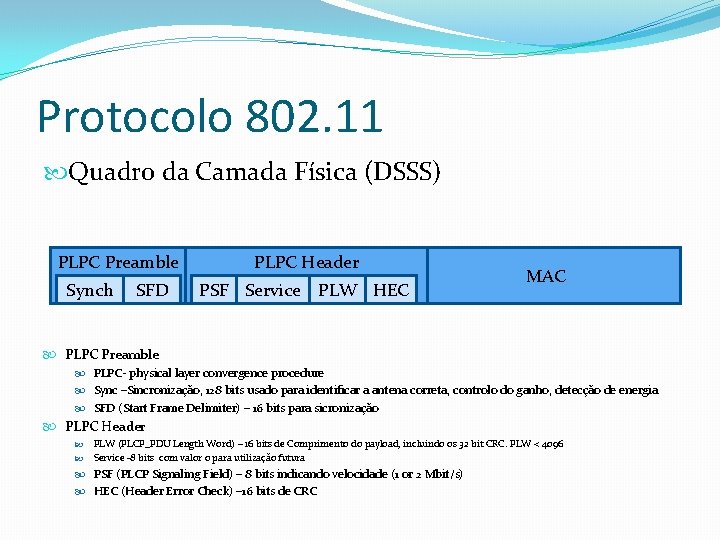

Protocolo 802. 11 Quadro da Camada Física (DSSS) PLPC Preamble Synch SFD PLPC Header PSF Service PLW HEC MAC PLPC Preamble PLPC- physical layer convergence procedure Sync –Sincronização, 128 bits usado para identificar a antena correta, controlo do ganho, detecção de energia SFD (Start Frame Delimiter) – 16 bits para sicronização PLPC Header PLW (PLCP_PDU Length Word) – 16 bits de Comprimento do payload, incluindo os 32 bit CRC. PLW < 4096 Service -8 bits com valor 0 para utilização futura PSF (PLCP Signaling Field) – 8 bits indicando velocidade (1 or 2 Mbit/s) HEC (Header Error Check) – 16 bits de CRC

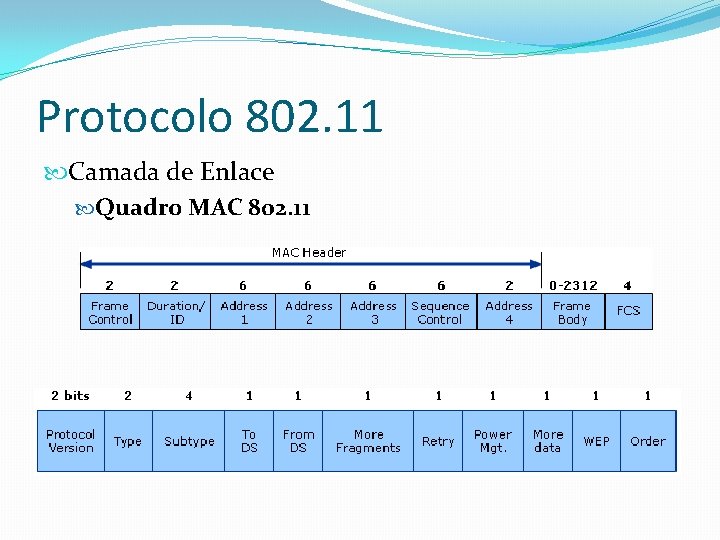

Protocolo 802. 11 Camada de Enlace Quadro MAC 802. 11
