Protocoles de retour en surface Retour en surface

Protocoles de retour en surface Retour en surface ? Formation Niveau 4 – Guide de Palanquée

Protocoles de retour en surface 5 minutes de réflexions Formation Niveau 4 – Guide de Palanquée

Protocoles de retour en surface Assurer la remontée de la palanquée sur le bateau ou le bord En garantissant l’intégrité physique des plongeurs Evacuer le surplus d’azote pour que TN 2 soit inférieure aux seuils de saturation critique (selon le moyen de désaturation) Formation Niveau 4 – Guide de Palanquée

Protocoles de retour en surface Comment ? • Respecter la planification établie suivant les paramètres du DP. • Assurer la cohésion de la palanquée (temps, profondeur, profil) • Faire respecter les procédures et paramètres de plongée • Contrôler et gérer les paramètres de désaturation de la palanquée Formation Niveau 4 – Guide de Palanquée

Protocoles de retour en surface Par quels moyens / Connaissances ? • Connaissances des tables de désaturation MN 90 • Les ordinateurs VS tables MN 90 • Cohabitions des modèles de désaturation • Planification de la désaturation Formation Niveau 4 – Guide de Palanquée

Protocoles de retour en surface Epreuve 4 : Conduite de palanquée Formation Niveau 4 – Guide de Palanquée

Protocoles de retour en surface Epreuve 10 : Décompression Formation Niveau 4 – Guide de Palanquée

Protocoles de retour en surface Les tables MN 90 • • Bref rappel historique Origine des tables MN 90 Courbe de sécurité Conditions d’utilisation des tables Les différents tableaux Paramètres et représentation d’une plongée Types de plongée : Ø Simple Ø Consécutive Ø Successive Ø Remontée lente Ø Remontée rapide Ø Interruption de palier • Autres utilisations des tables MN 90 (informations) Formation Niveau 4 – Guide de Palanquée

Protocoles de retour en surface Rappel historique Bref rappel historique XVIIème siècle : Courbe de sécurité La mise en évidence des relations entre exposition à la pression et résultats dommageables pour l’organisme => Boyle / Mariotte Conditions d’utilisation des tables XIXème siècle : Origine des tables MN 90 Les différents tableaux Paramètres et représentation d’une plongée Types de plongée : ØSimple ØConsécutive ØSuccessive Révolution industrielle, nouvelles technologies (chantiers navals, mines, ponts, …. . ) imposent de nouveaux modes de travaux sous pression supérieure à la pression atmosphérique. Þ Apparition des premiers scaphandres pieds lourds ainsi que les premiers accidents. Moitié du XIXème : 3 facteurs identifiés ØRemontée lente Þ la pression ambiante d’exposition ØRemontée rapide Þ la durée d’exposition ØInterruption de palier Autres utilisations des tables MN 90 Þ la vitesse de remontée Formation Niveau 4 – Guide de Palanquée

Protocoles de retour en surface MN 90 : Marine Nationale 1990 Bref rappel historique Origine des tables MN 90 Courbe de sécurité Conditions d’utilisation des tables Les différents tableaux Paramètres et représentation d’une plongée Types de plongée : ØSimple ØConsécutive ØSuccessive ØRemontée lente Origine des tables MN 90 1878 : Paul Bert met en évidence le rôle de l’azote dans l’accident de désaturation. 1907 : La Royal Navy demande à J. S. Haldane d’établir des procédures pour plonger à l’air jusqu’à 200 pieds (65 m). Des travaux de Haldane découlerons les tables : - GERS 59 : 3 tissus directeurs – vitesse de 15 m/min - GERS 65 : 4 tissus directeurs 7 – 30 – 60 – 120 min Vitesse de remontée 17 m/min (maxi 20) – 85 m à l’air - MN 90 : 12 compartiments - vitesse entre 15 et 17 m/min profondeur 60 m à l’air + 5 m en cas de dépassement - MN 90 version 1998 adaptée et adoptée par la FFESSM ØRemontée rapide ØInterruption de palier Autres utilisations des tables MN 90 Formation Niveau 4 – Guide de Palanquée

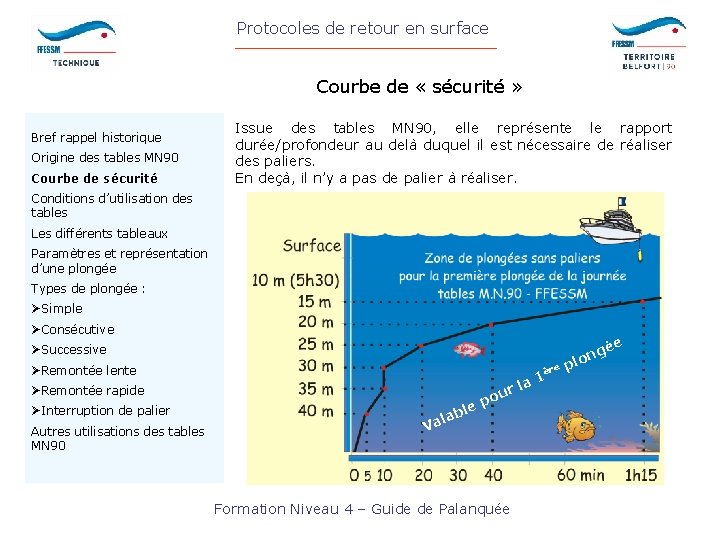

Protocoles de retour en surface Courbe de « sécurité » Bref rappel historique Origine des tables MN 90 Courbe de sécurité Issue des tables MN 90, elle représente le rapport durée/profondeur au delà duquel il est nécessaire de réaliser des paliers. En deçà, il n’y a pas de palier à réaliser. Conditions d’utilisation des tables Les différents tableaux Paramètres et représentation d’une plongée Types de plongée : ØSimple ØConsécutive ØSuccessive ère ØRemontée lente 1 la r ou p ble ala ØRemontée rapide ØInterruption de palier Autres utilisations des tables MN 90 V Formation Niveau 4 – Guide de Palanquée p e gé n lo

Protocoles de retour en surface Conditions d’utilisation Bref rappel historique Origine des tables MN 90 Courbe de sécurité Initialement les tables MN 90 ont été élaborées pour une population de militaires : => hommes jeunes et en bonne condition physique Conditions d’utilisation des tables Leur usage est prévu dans les conditions suivantes : Les différents tableaux • • • Paramètres et représentation d’une plongée Types de plongée : ØSimple ØConsécutive ØSuccessive ØRemontée lente ØRemontée rapide ØInterruption de palier Plongée à l’air Au niveau de la mer (0 à 300 m) 2 plongées au maximum par 24 h Vitesse d’immersion : 30 m/min Vitesse de remontée jusqu’au 1 er palier : 15 à 17 m/min Vitesse entre palier : 6 m/min Profondeur maximum : 60 m Effort physique modéré Vitesse de déplacement 0, 5 nœud (environ 1 km/h) Autres utilisations des tables MN 90 Formation Niveau 4 – Guide de Palanquée

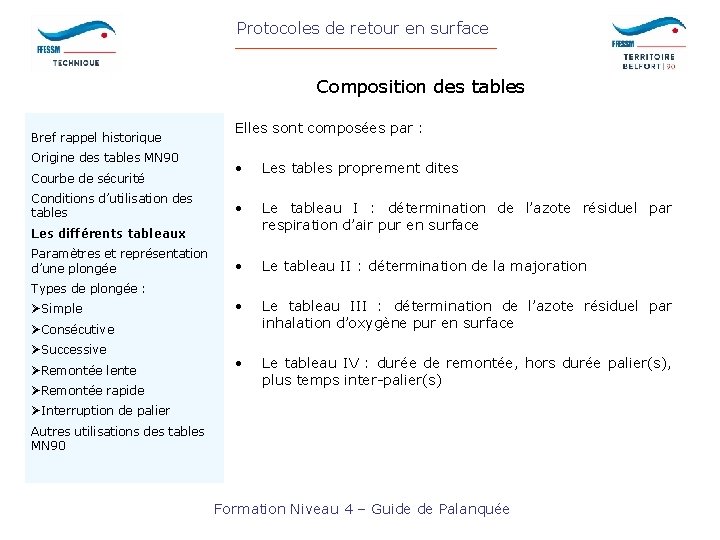

Protocoles de retour en surface Composition des tables Bref rappel historique Origine des tables MN 90 Courbe de sécurité Conditions d’utilisation des tables Elles sont composées par : • Les tables proprement dites • Le tableau I : détermination de l’azote résiduel par respiration d’air pur en surface • Le tableau II : détermination de la majoration • Le tableau III : détermination de l’azote résiduel par inhalation d’oxygène pur en surface • Le tableau IV : durée de remontée, hors durée palier(s), plus temps inter-palier(s) Les différents tableaux Paramètres et représentation d’une plongée Types de plongée : ØSimple ØConsécutive ØSuccessive ØRemontée lente ØRemontée rapide ØInterruption de palier Autres utilisations des tables MN 90 Formation Niveau 4 – Guide de Palanquée

Protocoles de retour en surface Les tables Composition des tables • Prof : profondeur maxi atteinte durant la plongée, si sa valeur ne figure pas dans le tableau, prendre la valeur immédiatement supérieure. • Durée : La durée de la plongée est décomptée depuis le début de l’immersion jusqu’au moment de la remontée à la vitesse prévue par les tables (15 à 17 m/min). Si cette durée n’est pas indiquée, prendre la durée supérieure la plus proche mentionnée dans les tables. • 3 m – 6 m. . : profondeur du palier, une durée en minutes est indiquée si nécessaire. • DTR : Durée Totale de Remontée avec paliers en minute à partir de la profondeur maxi d’entrée dans la table. • GPS : Groupe de Plongée Successive, caractérisé par une lettre cela permet de calculer les paramètres des plongées successives. Formation Niveau 4 – Guide de Palanquée

Protocoles de retour en surface Le tableau I Composition des tables Tableau de l’évolution de l’azote résiduel dans l’organisme entre 2 plongées • Groupe de plongée successive : déterminé des tables lors de la 1ère plongée. • Intervalle de surface : le temps écoulé entre le retour en surface de la 1 ère plongée et l’immersion de la 2ème plongée. Si cet intervalle de temps n’est pas indiqué, prendre l’intervalle affiché immédiatement inférieur. • Valeur obtenue : le taux d’azote résiduel (Pp. N 2 organisme = TN 2) • Intervalle : de 15 min à 12 h, au delà retour à une TN 2 normale • Tableau utilisé dans le calcul de désaturation des plongées successives Formation Niveau 4 – Guide de Palanquée

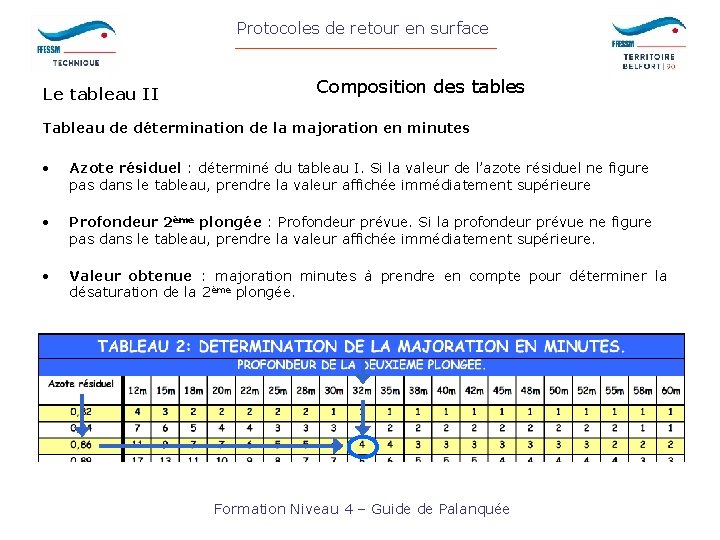

Protocoles de retour en surface Le tableau II Composition des tables Tableau de détermination de la majoration en minutes • Azote résiduel : déterminé du tableau I. Si la valeur de l’azote résiduel ne figure pas dans le tableau, prendre la valeur affichée immédiatement supérieure • Profondeur 2ème plongée : Profondeur prévue. Si la profondeur prévue ne figure pas dans le tableau, prendre la valeur affichée immédiatement supérieure. • Valeur obtenue : majoration minutes à prendre en compte pour déterminer la désaturation de la 2ème plongée. Formation Niveau 4 – Guide de Palanquée

Protocoles de retour en surface Majoration, pourquoi ? Composition des tables Cette majoration en min correspond au taux d’azote résiduel restant de la 1 ère plongée. C’est le temps d’immersion qu’il faudrait lors d’une 1ère plongée pour obtenir un taux d’azote dissous équivalent à celui du taux résiduel. Formation Niveau 4 – Guide de Palanquée

Protocoles de retour en surface Le tableau III Composition des tables Tableau de détermination de la diminution du taux d’azote résiduel par inhalation O 2 pur en surface • P G e m m a r g o r p s r o H Durée d’inhalation : déterminé du tableau II. Si la valeur de l’azote résiduel ne • Valeur obtenue : nouveau taux d’azote résiduel • Groupe de plongée successive : déterminé des tables lors de la 1ère plongée. OU • Azote résiduel : déterminé dans le tableau I après un certain temps avant l’inhalation de l’O 2. figure pas dans le tableau, prendre la valeur affichée immédiatement supérieure P G e m m a r g o r p s r Ho Formation Niveau 4 – Guide de Palanquée

Protocoles de retour en surface Composition des tables Le tableau IV Tableau de détermination de la durée de remontée jusqu’au 1 er palier avec temps remontée inter-palier La DTR est donnée directement par les tables, sauf quand le début de remontée ne correspond pas à la profondeur maximale prise en compte pour le calcul de la décompression, par exemple : • Consécutive avec immersion moins profonde que la 1 ère plongée. • Remontée depuis le palier de demi-profondeur (cas d’un remontée rapide) • Fin d’exploration à une profondeur différente de la profondeur maximum. 1ère méthode par calcul avec une vitesse de remontée de 15 m/min jusqu’au 1 er palier. Distance parcourue en m 15 m/min + le temps de remontée entre palier à 6 m/min : 0, 5 min Le résultat sera arrondi à l’entier supérieur : 3, 07 => 4 2éme méthode par détermination dans le tableau IV Formation Niveau 4 – Guide de Palanquée

Protocoles de retour en surface Le tableau IV Composition des tables Tableau de détermination de la durée de remontée jusqu’au 1 er palier avec temps remontée inter-palier • Profondeur du 1 er palier : déterminé des tables lors de la 1ère ou 2ème plongée. • Profondeur de remontée : profondeur de fin plongée et de début de remontée à la vitesse des tables. • Valeur obtenue : Durée de Remontée sans temps des paliers. Formation Niveau 4 – Guide de Palanquée

Protocoles de retour en surface Paramètres et représentation • HD : Heure de départ : moment où le plongeur quitte la surface pour s’immerger • PR : Profondeur : profondeur maximum atteinte en mètre • DP : Durée de la plongée : temps compris entre l’heure de départ et le moment où le plongeur décide de remonter à la vitesse de 15 m/min • DR : Durée de la remontée : temps compris entre le moment où le plongeur décide de remonter à la vitesse préconisée et le moment où il arrive au 1 er palier + les durées de passage d’un palier à l’autre • DTR : Durée Totale de la Remontée. Elle comprend la durée de la remontée au 1 er palier (DR) + la durée des paliers (DP) + les durées de passage d’un palier à l’autre (arrondie à la minute supérieure) ØSuccessive • DTP : Durée Totale de la Plongée, durée d’immersion. ØRemontée lente • HS : Heure de sortie • GPS : Groupe de plongée successive. Lettre qui représente le degré de saturation en sortie de la plongée • Palier : Durée et la profondeur définis par la table en fonction de la plongée Bref rappel historique Origine des tables MN 90 Courbe de sécurité Conditions d’utilisation des tables Les différents tableaux Paramètres et représentation d’une plongée Types de plongée : ØSimple ØConsécutive ØRemontée rapide ØInterruption de palier Autres utilisations des tables MN 90 Formation Niveau 4 – Guide de Palanquée

Protocoles de retour en surface Représentation graphique GPS Formation Niveau 4 – Guide de Palanquée

Protocoles de retour en surface Plongée simple ou unitaire Bref rappel historique Origine des tables MN 90 Courbe de sécurité Conditions d’utilisation des tables Les différents tableaux Paramètres et représentation d’une plongée C’est quoi ? C’est une plongée séparée d’une autre plongée par un intervalle de surface de plus de 12 heures. La détermination des paliers s’effectue par lecture directe de la table : - Profondeur maxi atteinte - Durée de plongée Types de plongée : ØSimple ØConsécutive ØSuccessive ØRemontée lente ØRemontée rapide ØInterruption de palier Autres utilisations des tables MN 90 Dans le tableau I de l’évolution de l’azote résiduel pour un intervalle de plus de 12 h, le taux est revenu à la « normal » Nota : L’intervalle de surface (IS) entre deux plongées définit le type de la seconde plongée Formation Niveau 4 – Guide de Palanquée

Protocoles de retour en surface Plongée simple Paul et Alexandra effectuent, à 9 h 00, leur première plongée à 20 m et restent 52 min à cette profondeur. Calculer les différents paramètres de la plongée (Paliers éventuels, HS, GPS, DTR). HD : 9 h 00 HS = HD + DTP HS : 10 h 03 Lecture palier table pour Prof 20 m et Durée 52 min 1 palier de 9 min à 3 m Palier 3 m GPS = J Calcul de la DTR : Lecture directe dans la table possible : 11 min Ou calcul Remontée de 20 m à 3 m à VR = 15 m / min Prof=20 m DP : 52 ’ 1, 13 ' 9' 0, 5’ DTR= 11 ‘ Durée Totale Plongée=63’ TR = (20 -3) / 15 = 1, 13 min TR inter-palier = 0, 5 min DR = 1, 13 + 0, 5 = 2 min DTR = 2 + 9 = 11 min DTP = DP + DTR = 52 + 11 = 63 min Formation Niveau 4 – Guide de Palanquée

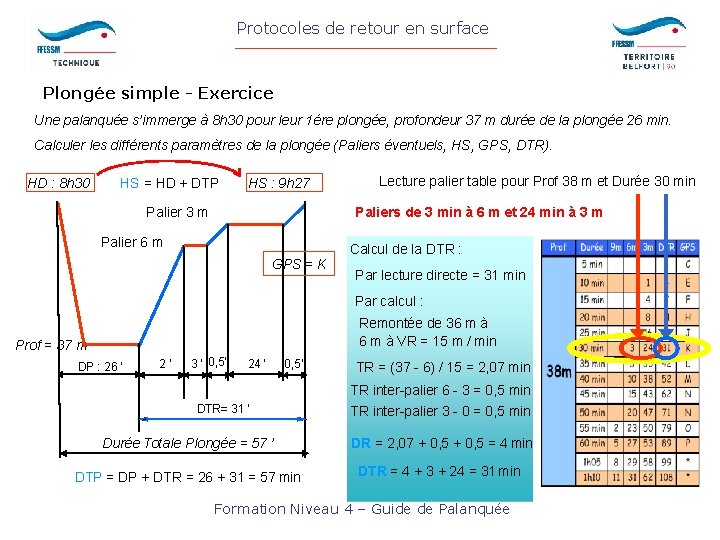

Protocoles de retour en surface Plongée simple - Exercice Une palanquée s’immerge à 8 h 30 pour leur 1ére plongée, profondeur 37 m durée de la plongée 26 min. Calculer les différents paramètres de la plongée (Paliers éventuels, HS, GPS, DTR). HD : 8 h 30 HS = HD + DTP HS : 9 h 27 Palier 3 m Lecture palier table pour Prof 38 m et Durée 30 min Paliers de 3 min à 6 m et 24 min à 3 m Palier 6 m GPS = K Calcul de la DTR : Par lecture directe = 31 min Par calcul : Remontée de 36 m à VR = 15 m / min Prof = 37 m DP : 26 ’ 2' 3 ' 0, 5’ 24 ' 0, 5’ DTR= 31 ‘ TR = (37 - 6) / 15 = 2, 07 min TR inter-palier 6 - 3 = 0, 5 min TR inter-palier 3 - 0 = 0, 5 min Durée Totale Plongée = 57 ’ DR = 2, 07 + 0, 5 = 4 min DTP = DP + DTR = 26 + 31 = 57 min DTR = 4 + 3 + 24 = 31 min Formation Niveau 4 – Guide de Palanquée

Protocoles de retour en surface Plongée consécutive ou additive Bref rappel historique Origine des tables MN 90 Courbe de sécurité Conditions d’utilisation des tables Les différents tableaux Paramètres et représentation d’une plongée Types de plongée : ØSimple ØConsécutive ØSuccessive C’est quoi ? C’est une plongée séparée d’une autre plongée par un intervalle de surface strictement inférieure à 15 min Il faut considérer les 2 plongées comme une seule et unique plongée. Il faut considérer que la Durée de Plongée est la somme des temps deux plongées : DP 1 + DP 2. Il faut considérer aussi la profondeur maxi atteinte durant les deux plongées. ØRemontée lente ØRemontée rapide ØInterruption de palier La détermination des paliers s’effectue par lecture directe de la table comme pour une plongée simple. Autres utilisations des tables MN 90 Formation Niveau 4 – Guide de Palanquée

Protocoles de retour en surface Plongée consécutive Paul et Alexandra se ré-immerge à 10 h 11 pour débloquer le mouillage du bateau. Ils descendent à une profondeur de 9 m et commencent à remonter au bout de 9 min Calculer les différents paramètres de la plongée (Paliers éventuels, HS, GPS, DTR). HD : 9 h 00 1ère plongée HD : 10 h 11 HS : 10 h 03 Intervalle Surface Palier 3 m 2ème plongée HS : ? Palier ? GPS ? 8 min Prof= 9 m DP 2 : 9 ’ DTR ? Prof=20 m DP 1 : 52 ’ DTR= 11 ‘ Tables DP 1 + DP 2 Plongée consécutive Durée Plongée = 52’ + 9’ = 61 min Profondeur maxi = 20 m (> 9 m) Formation Niveau 4 – Guide de Palanquée

Protocoles de retour en surface Plongée consécutive Durée Plongée consécutive = 52’ + 9’ = 61 min Profondeur maxi = 20 m (> 9 m) Lecture palier dans les tables 1 palier de 16 min à 3 m HD : 10 h 03 HS = HD + DTP HS : 10 h 29 Calcul de la DTR : 2ème plongée Palier 3 m GPS = K Pas de lecture directe dans la table. Prof remontée diff. Prof maxi Par calcul : Remontée de 9 m à 3 m à VR = 15 m / min Prof= 9 m DP : 9 ’ 0, 4 ' 16 ' 0, 5’ DTR= 17 ‘ Durée Totale Plongée = 26’ TR = (9 -3) / 15 = 0, 4 min TR inter-palier = 0, 5 min DR = 0, 4 + 0, 5 = 0, 9 min DTR = 16 + 0, 9 = 16, 9 min = 17 min DTP = DP + DTR = 9 + 17 = 26 min Formation Niveau 4 – Guide de Palanquée

Protocoles de retour en surface Plongée consécutive Durée Plongée = 52’ + 9’ = 61 min Lecture directe palier table Profondeur maxi = 20 m (> 9 m) 1 palier de 16 min à 3 m HD : 10 h 03 HS = HD + DTP HS : 10 h 29 Calcul de la DTR : 2ème plongée Par lecture de la Durée de Remontée dans le tableau IV : Palier 3 m GPS = K DR = 1 min DTR = DR + Palier = 1 + 16 = 17 min Palier 3 m Prof= 9 m DP : 9 ’ 16 ' DTR= 17 ‘ Durée Totale Plongée = 26’ DTP = DP + DTR = 9 + 17 = 26 min Formation Niveau 4 – Guide de Palanquée Remontée de 9 m

Protocoles de retour en surface Plongée successive Bref rappel historique Origine des tables MN 90 Courbe de sécurité Conditions d’utilisation des tables Les différents tableaux Paramètres et représentation d’une plongée Types de plongée : ØSimple ØConsécutive ØSuccessive ØRemontée lente ØRemontée rapide ØInterruption de palier Autres utilisations des tables MN 90 C’est quoi ? C’est une plongée effectuée dans un intervalle compris entre 15 minutes (inclus) et 12 heures après la première plongée. Il faut ajouter une « majoration » à la durée de la deuxième plongée pour déterminer les paliers à effectuer. Détermination de la majoration : GPS 1ère plongée + Intervalle de Surface (IS) IS = entre l’heure de sortie de la 1ère plongée et l’heure de départ de la 2ème : => Rentrer dans le tableau I pour déterminer l’azote résiduel Azote résiduel + profondeur maxi prévue 2ème plongée : => Rentrer dans le tableau II pour déterminer la majoration Calculer la « durée fictive » qui servira à entrer dans les tables pour déterminer les paliers Formation Niveau 4 – Guide de Palanquée

Protocoles de retour en surface Plongée successive Une palanquée est sortie d’une plongée à 12 h 00 avec un GPS de J. Elles se ré-immergent à 14 h 39 heures pour 39 minutes à 19 mètres. Déterminer les différents paramètres de la plongée. 1. Détermination le type de plongée = déterminer l’intervalle de temps entre les plongées : => Intervalle Surface = 14 h 39 - 12 h 00 = 2 h 39 mn => plongée successive HS : 12 h 00 HD : 14 h 39 GPS = J I. S. 1ère plongée 2 h 39 min Formation Niveau 4 – Guide de Palanquée

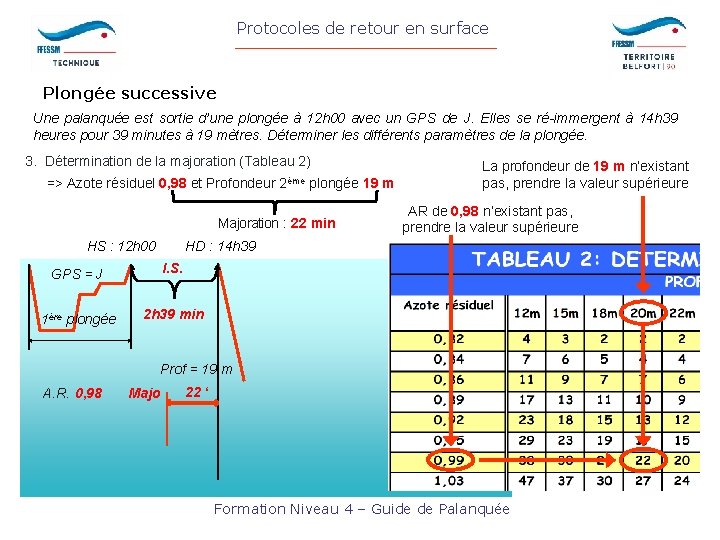

Protocoles de retour en surface Plongée successive Une palanquée est sortie d’une plongée à 12 h 00 avec un GPS de J. Elles se ré-immergent à 14 h 39 heures pour 39 minutes à 19 mètres. Déterminer les différents paramètres de la plongée. 2. Détermination du taux d’azote résiduel (Tableau 1) La valeur IS 2 h 39 n’existant pas, prendre la valeur inférieure => Intervalle Surface 2 h 39 mn et GPS J GPS = J Taux d’Azote Résiduel : 0, 98 HS : 12 h 00 HD : 14 h 39 GPS = J I. S. 1ère plongée 2 h 39 min A. R. 0, 98 Formation Niveau 4 – Guide de Palanquée

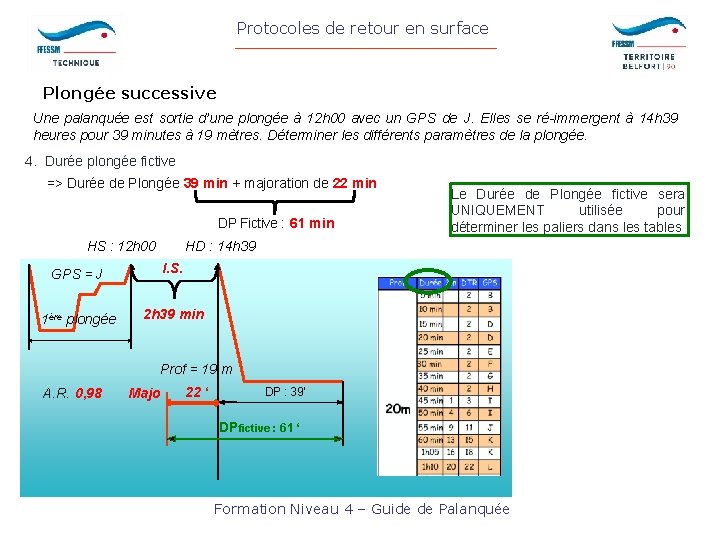

Protocoles de retour en surface Plongée successive Une palanquée est sortie d’une plongée à 12 h 00 avec un GPS de J. Elles se ré-immergent à 14 h 39 heures pour 39 minutes à 19 mètres. Déterminer les différents paramètres de la plongée. 3. Détermination de la majoration (Tableau 2) => Azote résiduel 0, 98 et Profondeur 2ème plongée 19 m Majoration : 22 min HS : 12 h 00 La profondeur de 19 m n’existant pas, prendre la valeur supérieure AR de 0, 98 n’existant pas, prendre la valeur supérieure HD : 14 h 39 GPS = J I. S. 1ère plongée 2 h 39 min Prof = 19 m A. R. 0, 98 Majo 22 ‘ Formation Niveau 4 – Guide de Palanquée

Protocoles de retour en surface Plongée successive Une palanquée est sortie d’une plongée à 12 h 00 avec un GPS de J. Elles se ré-immergent à 14 h 39 heures pour 39 minutes à 19 mètres. Déterminer les différents paramètres de la plongée. 4. Durée plongée fictive => Durée de Plongée 39 min + majoration de 22 min DP Fictive : 61 min HS : 12 h 00 Le Durée de Plongée fictive sera UNIQUEMENT utilisée pour déterminer les paliers dans les tables HD : 14 h 39 GPS = J I. S. 1ère plongée 2 h 39 min Prof = 19 m A. R. 0, 98 Majo 22 ‘ DP : 39’ DPfictive : 61 ‘ Formation Niveau 4 – Guide de Palanquée

Protocoles de retour en surface Plongée successive Une palanquée est sortie d’une plongée à 12 h 00 avec un GPS de J. Elles se ré-immergent à 14 h 39 heures pour 39 minutes à 19 mètres. Déterminer les différents paramètres de la plongée. 5. Détermination des paramètres de la plongée La DP fictive 61 min n’existant pas, prendre la valeur supérieure => Profondeur 19 m n’existe pas, prendre 20 m HS : 12 h 00 HD : 14 h 39 GPS = J I. S. 1ère plongée 2 h 39 min HS = HD + DTP HS : 15 h 36 Palier à 3 m : 16 min Prof = 19 m A. R. 0, 98 Majo 22 ‘ DP : 39’ DPfictive : 61 ‘ Majoration 16 ' DTR= 18 ’ Durée Totale Plongée = 57 ’ DTP = DP + DTR = 39 + 18 = 57 min Formation Niveau 4 – Guide de Palanquée 19 m

Protocoles de retour en surface Plongée successive Si au cours de la plongée successive la profondeur maximale atteinte est supérieure à celle qui a été retenue pour le calcul de la majoration : Conserver la majoration calculée. Profondeur de calcul Majo Profondeur réelle Le calcul est effectué avec la durée fictive et la profondeur réellement atteint. Si au cours de la plongée successive la profondeur maximale atteinte est inférieure à celle qui a été retenue pour le calcul de la majoration : Conserver la majoration calculée. Profondeur réelle Profondeur de calcul Majo Le calcul est effectué avec la durée fictive et la profondeur utilisée pour le calcul. Formation Niveau 4 – Guide de Palanquée

Protocoles de retour en surface Plongée successive synthèse Formation Niveau 4 – Guide de Palanquée

Protocoles de retour en surface Remontée lente Bref rappel historique Origine des tables MN 90 Courbe de sécurité Conditions d’utilisation des tables C’est quoi ? Une remontée est considérée lente lorsque la vitesse de remontée est inférieure à 15 m/min. Le Durée de Plongée a prendre en compte (DP) : Les différents tableaux Paramètres et représentation d’une plongée Types de plongée : => Durée séparant l'immersion du début de la remontée à la vitesse normale soit 15 m/min. ØSimple ØConsécutive ØSuccessive Remontée le long d’un tombant ØRemontée lente ØRemontée rapide ØInterruption de palier Autres utilisations des tables MN 90 Formation Niveau 4 – Guide de Palanquée

Protocoles de retour en surface Remontée lente Une palanquée s’immergent à 9 h 00, elle passe 10 min à 28 mètres puis elle remonte le long d’un tombant, après 20 minutes ils arrivent à 18 mètres et elle décide d’interrompre la plongée. Que doit faire la palanquée ? Paramètres de la plongée ? De 28 m à 18 m en 20 min => Vitesse de remontée : (28 m – 18 m) / 20 min = 0, 5 m/min < 15 -17 m/min HS ? 9 h 00 GPS ? ? Remontée lente Palier(s) ? 18 m Prof = 28 m 10 ' 20 ' Durée plongée ? Durée palier ? DTR ? Durée Totale de Plongée ? Formation Niveau 4 – Guide de Palanquée

Protocoles de retour en surface Remontée lente Une palanquée s’immergent à 9 h 00, elle passe 10 min à 28 mètres puis elle remonte le long d’un tombant, après 20 minutes ils arrivent à 18 mètres et elle décide d’interrompre la plongée. Que doit faire la palanquée ? Paramètres de la plongée ? Profondeur maxi = 28 m Durée de Plongée = 10 min + 20 min = 30 min Prof maxi Prof début remontée pas de lecture directe de la DTR + DTP = 38' 9 h 00 Données d’entrée dans les tables 9 h 38 GPS=H Palier 3 m Remontée de 18 m 18 m Prof = 28 m 10 ' 20 ' Durée Plongée = 30 ' 6' DTR = 8' Durée Totale Plongée = 38' Formation Niveau 4 – Guide de Palanquée DTR = Palier + DR = 6’ + 2’

Protocoles de retour en surface Remontée accidentelles Bref rappel historique Origine des tables MN 90 Courbe de sécurité Conditions d’utilisation des tables Remontée rapide (avant palier) C’est quoi ? Une remontée est considérée rapide lorsque la vitesse de remontée dépasse 15 à 17 m/min. Les différents tableaux Si aucun accident n’est déclaré et ré-immersion avant 3 min possible : Paramètres et représentation d’une plongée 1) Redescendre à le demi-profondeur d’entrée dans les tables. Types de plongée : ØSimple ØConsécutive ØSuccessive ØRemontée lente ØRemontée rapide ØInterruption de palier Autres utilisations des tables MN 90 2) Et effectuer un palier de 5 min à cette demi-profondeur. 3) Durée Plongée = depuis l’immersion de début de plongée jusqu’à la fin du palier de 5 min. 4) Déterminer les paliers à réaliser avec cette durée de plongée et la profondeur maxi réalisée. Nota : Le palier à réaliser devra être au minimum de 2 min à 3 m même si les tables n’indiquent rien Formation Niveau 4 – Guide de Palanquée

Protocoles de retour en surface Remontée rapide Une palanquée s’immergent à 10 h 00. Elle descend à 40 mètres sur une épave. A 10 h 18, un des plongeurs lâche son caisson d’appareil photo (flottabilité très positive). En remontant rapidement, il rattrape le caisson à 10 m de la surface au bout d’une 1 minute. Que doit faire la palanquée ? De 40 m à 10 m en 1 min => Vitesse de remontée : (40 m – 10 m) / 1 min = 30 m/min > 15 -17 m/min 10 h 00 ? Remontée rapide HS ? GPS ? Palier(s) ? Prof = ? 3 min maxi Prof = 40 m Durée palier ? 18 ' Durée plongée ? DTR ? Durée Totale de Plongée? Formation Niveau 4 – Guide de Palanquée

Protocoles de retour en surface Remontée rapide Une palanquée s’immergent à 10 h 00. Elle descend à 40 mètres sur une épave. A 10 h 18, un des plongeurs lâche son caisson d’appareil photo (flottabilité très positive). En remontant rapidement, il rattrape le caisson à 10 m de la surface au bout d’une 1 minute et 2 min plus-tard à mi-profondeur table Durée de plongée = 18 min + (1 min + 2 min) + 5 min = 26 min Profondeur palier 5 min = 20 m 10 h 00 40 m / 2 Prof = 20 m 3 min maxi Prof = 40 m Durée palier 5’ 18 ' Durée plongée 26 min Formation Niveau 4 – Guide de Palanquée

Protocoles de retour en surface Remontée rapide Une palanquée s’immergent à 10 h 00. Elle descend à 40 mètres sur une épave. A 10 h 18, un des plongeurs lâche son caisson d’appareil photo (flottabilité très positive). En remontant rapidement, il rattrape le caisson à 10 m de la surface au bout d’une 1 minute. Et 2 min plus-tard à mi-profondeur table Profondeur table = 40 m Durée de plongée = 26 min => Temps table = 30 min 10 h 00 Palier 3 m Palier 6 m Prof = 20 m 3 min maxi Prof = 40 m Durée palier 5’ 4‘ 28 ‘ 18 ' Durée plongée 26 min Formation Niveau 4 – Guide de Palanquée

Protocoles de retour en surface Remontée rapide Une palanquée s’immergent à 10 h 00. Elle descend à 40 mètres sur une épave. A 10 h 18, un des plongeurs lâche son caisson d’appareil photo (flottabilité très positive). En remontant rapidement, il rattrape le caisson à 10 m de la surface au bout d’une 1 minute. Et 2 min plus-tard à mi-profondeur table Durée Total de Remontée => Pas de lecture directe Profondeur de remontée = 20 m => Tableau IV HS 11 h 00 10 h 00 Palier 3 m GPS = K Palier 6 m Remontée de 20 m Palier 6 m Prof = 20 m 3 min maxi Prof = 40 m Durée palier 5’ 4‘ 28 ‘ 18 ' Durée plongée 26 min DTR = 34 ’ Durée Totale de Plongée = 26 ‘ + 34 ‘ = 60 ‘ Formation Niveau 4 – Guide de Palanquée DR = 2’ DTR = 28’ + 4’ + 2’

Protocoles de retour en surface Remontée rapide Une palanquée s’immergent à 10 h 00. Elle descend à 40 mètres sur une épave. A 10 h 18, un des plongeurs lâche son caisson d’appareil photo (flottabilité très positive). En remontant rapidement, il rattrape le caisson à 10 m de la surface au bout d’une 1 minute. Et 2 min plus-tard à mi-profondeur table Durée Total de Remontée => Pas de lecture directe Profondeur de remontée = 20 m => Par calculs HS 11 h 00 De 20 m à 6 m : 10 h 00 Palier 3 m GPS = K Palier 6 m Prof = 20 m = (20 - 6 m) / 15 m/min = 0, 93 min Inter-paliers : 6 à 3 m = 0, 5 min 3 min maxi Prof = 40 m Durée palier 5’ 3 à 0 m = 0, 5 min 4‘ 18 ' 0, 93 Durée plongée 26 min 28 ‘ 0, 5 DTR = 34 ’ Durée Totale de Plongée = 26 ‘ + 34 ‘ = 60 ‘ Formation Niveau 4 – Guide de Palanquée DR = 0, 93 ‘ + 0, 5’ DR = 1, 93 ’ = 2 min DTR = 28’ + 4’ + 2’ = 34 ‘

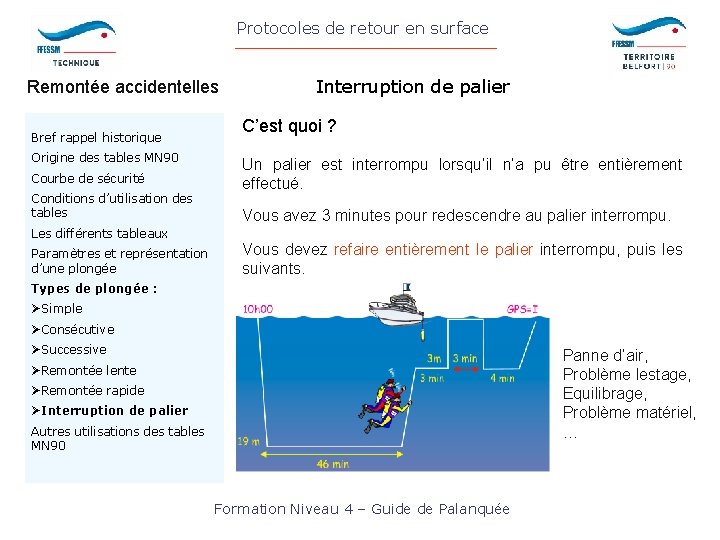

Protocoles de retour en surface Remontée accidentelles Bref rappel historique Origine des tables MN 90 Courbe de sécurité Conditions d’utilisation des tables Interruption de palier C’est quoi ? Un palier est interrompu lorsqu’il n’a pu être entièrement effectué. Vous avez 3 minutes pour redescendre au palier interrompu. Les différents tableaux Paramètres et représentation d’une plongée Vous devez refaire entièrement le palier interrompu, puis les suivants. Types de plongée : ØSimple ØConsécutive ØSuccessive Panne d’air, Problème lestage, Equilibrage, Problème matériel, … ØRemontée lente ØRemontée rapide ØInterruption de palier Autres utilisations des tables MN 90 Formation Niveau 4 – Guide de Palanquée

Protocoles de retour en surface Bref rappel historique Origine des tables MN 90 Courbe de sécurité Conditions d’utilisation des tables Les différents tableaux Paramètres et représentation d’une plongée Types de plongée : Autres utilisation des MN 90 pour information Et complément des connaissances Pas au programme GP ØSimple ØConsécutive ØSuccessive ØRemontée lente ØRemontée rapide ØInterruption de palier Autres utilisations des tables MN 90 Formation Niveau 4 – Guide de Palanquée

Protocoles de retour en surface Utilisation de l’O 2 Bref rappel historique Origine des tables MN 90 Courbe de sécurité Conditions d’utilisation des tables Les différents tableaux Paramètres et représentation d’une plongée Types de plongée : ØSimple Oxygène ? Oxygène = métabolisée par l’organisme Azote = dissolution dans l’organisme Inhalation d’air (20/80) => Inhalation de 80% d’azote Inhalation Nitrox ( 40/60) => Inhalation de 60% d’azote Inhalation O 2 Pur (100/0) => Inhalation de 0% d’azote L’utilisation de mélange enrichie en O 2 permet de : ØConsécutive Réduire la quantité de N 2 dissout en phase de saturation. ØSuccessive Accélérer l’évacuation de N 2 dissout durant la désaturation. ØRemontée lente ØRemontée rapide Précaution d’utilisation : Pp. O 2 maxi 1, 6 bars ØInterruption de palier Autres utilisations des tables MN 90 => Profondeur maxi d’évolution Formation Niveau 4 – Guide de Palanquée

Protocoles de retour en surface Utilisation de l’O 2 Bref rappel historique Origine des tables MN 90 Courbe de sécurité Conditions d’utilisation des tables Les différents tableaux Plongée Nitrox Réduire la quantité d’azote dissout dans l’organisme Utilisation des tables MN 90 FFESSM possible Par détermination d’une profondeur équivalente PE en fonction de la fraction d’azote dans le mélange Nitrox Paramètres et représentation d’une plongée Types de plongée : ØSimple ØConsécutive ØSuccessive ØRemontée lente Prof. équivalente pour entrer dans les tables air. Cela permet de réduire les temps de palier par rapport à une plongée à l’air ayant les mêmes paramètres. ØRemontée rapide ØInterruption de palier Autres utilisations des tables MN 90 Ou d’augmenter la sécurité en effectuant la déco avec les paramètres de retour en surface prévus pour de l’air. Durée maxi plongée avec du Nitrox 2 h Formation Niveau 4 – Guide de Palanquée

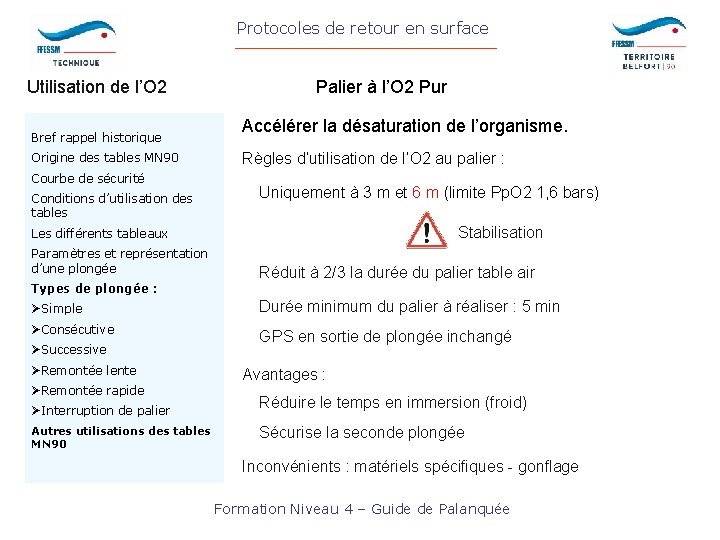

Protocoles de retour en surface Utilisation de l’O 2 Bref rappel historique Origine des tables MN 90 Courbe de sécurité Conditions d’utilisation des tables Palier à l’O 2 Pur Accélérer la désaturation de l’organisme. Règles d’utilisation de l’O 2 au palier : Uniquement à 3 m et 6 m (limite Pp. O 2 1, 6 bars) Stabilisation Les différents tableaux Paramètres et représentation d’une plongée Types de plongée : Réduit à 2/3 la durée du palier table air ØSimple Durée minimum du palier à réaliser : 5 min ØConsécutive GPS en sortie de plongée inchangé ØSuccessive ØRemontée lente ØRemontée rapide ØInterruption de palier Autres utilisations des tables MN 90 Avantages : Réduire le temps en immersion (froid) Sécurise la seconde plongée Inconvénients : matériels spécifiques - gonflage Formation Niveau 4 – Guide de Palanquée

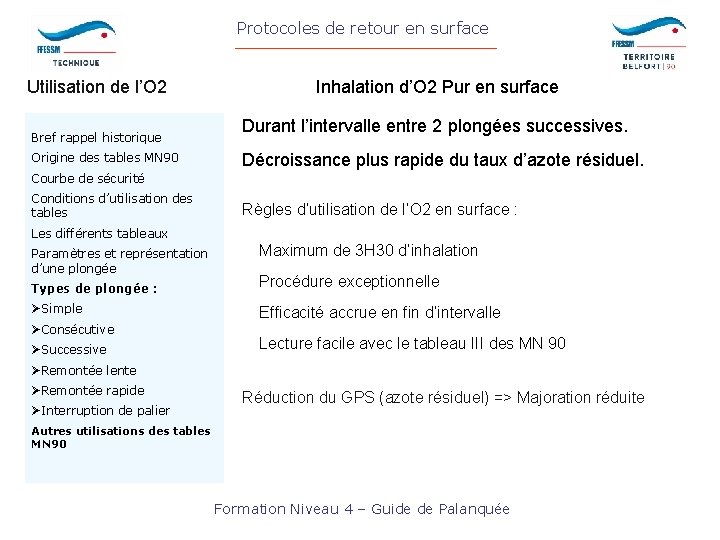

Protocoles de retour en surface Utilisation de l’O 2 Bref rappel historique Origine des tables MN 90 Inhalation d’O 2 Pur en surface Durant l’intervalle entre 2 plongées successives. Décroissance plus rapide du taux d’azote résiduel. Courbe de sécurité Conditions d’utilisation des tables Règles d’utilisation de l’O 2 en surface : Les différents tableaux Paramètres et représentation d’une plongée Maximum de 3 H 30 d’inhalation Types de plongée : Procédure exceptionnelle ØSimple Efficacité accrue en fin d’intervalle ØConsécutive ØSuccessive Lecture facile avec le tableau III des MN 90 ØRemontée lente ØRemontée rapide ØInterruption de palier Réduction du GPS (azote résiduel) => Majoration réduite Autres utilisations des tables MN 90 Formation Niveau 4 – Guide de Palanquée

Protocoles de retour en surface Altitude Bref rappel historique Origine des tables MN 90 Courbe de sécurité Conditions d’utilisation des tables Plongée en altitude Table élaborée pour un usage au niveau de la mer Pression altitude < Pression atmosphérique mer Rapport Pression absolue / Pression atmosphérique inchangé Les différents tableaux Paramètres et représentation d’une plongée Types de plongée : ØSimple ØConsécutive ØSuccessive ØRemontée lente ØRemontée rapide ØInterruption de palier Autres utilisations des tables MN 90 Formation Niveau 4 – Guide de Palanquée

Protocoles de retour en surface Altitude Bref rappel historique Origine des tables MN 90 Courbe de sécurité Conditions d’utilisation des tables Les différents tableaux Plongée en altitude Déterminer les paramètres : Prof. fictive table = Prof. réelle x (1013 / P. atm lac) Prof. palier = Prof. palier table x (P. atm lac / 1013) Vitesse remontée = Vitesse table x P. atm lac Paramètres et représentation d’une plongée Types de plongée : ØSimple ØConsécutive ØSuccessive Prof réelle en lac < Prof fictive table Prof réelle palier en lac < Prof palier des tables Vitesse réelle en lac < Vitesse remontée table ØRemontée lente ØRemontée rapide ØInterruption de palier Autres utilisations des tables MN 90 Formation Niveau 4 – Guide de Palanquée

Protocoles de retour en surface Questions / Réponses Formation Niveau 4 – Guide de Palanquée
