PROTEÇÃO RADIOLÓGICA Eng° Marcelo J. Ometto Supervisor de Radioproteção CNEN IR 0550 / MN 1025 /TC 0005

radioatividade ionizantes não são A e as radiações percebidas naturalmente pelos órgãos dos sentidos do ser humano, diferindo -se da luz e do calor. Talvez seja por isso que a humanidade não conhecia sua existência e nem seu poder de dano até os últimos anos do século XIX, embora fizessem parte do meio ambiente.

RADIAÇÃO A descoberta

RADIAÇÃO l O que é radioatividade? A energia liberada pelos átomos instáveis, radioativos, é denominada de radiação ionizante. É um processo pelo qual um núcleo instável emite partículas ou radiações eletromagnéticas (radiações ionizantes) até atingir um estado estável. Incolor , inodoro, não palpável e invisível

RADIAÇÃO l Radiação Ionizante É o processo que resulta da remoção de um elétron de um átomo, deixando-o com uma carga positiva, formando íons.

Espectro das radiações eletromagnéticas

COMO PODEMOS SENTIR A RADIAÇÃO? A presença de radiação pode ser detectada com instrumentos de medição bastante precisos. O homem sempre esteve exposto à radiação natural, vinda de dentro ou fora da Terra. Essa exposição ocorre pelos elementos radioativos contidos nos solos e rochas, pela incorporação de elementos radioativos por meio da nossa alimentação e respiração. Sobre os efeitos das baixas doses radiação para o organismo, não existe estudos conclusivos a respeito.

FONTES DE RADIAÇÃO As radiações podem ser emitidas por elementos químicos com núcleo atômico instáveis encontrados na natureza (Ex. Cobalto 60 ) ou por equipamentos eletrônicos construídos pelo homem (aparelhos de raios–x).

Tipos de fontes de radiação Aparelhos de raio X q Substâncias Radioativas q

Aparelho de Raio X

Substâncias Radioativas

Aplicações das Radiações Ionizantes l Saúde: Esterilização de equipamentos e materiais hospitalares e radioterapia. l Agricultura: Preservação de alimentos; estudos de solos e plantas. l Industrial: Análise não destrutiva de materiais ( radiografia Industrial ), medidas de processos industrias e Análise de materiais ( PMI). l Energia: geração de energia em reator nuclear

Aplicação na Industria l l l Medidores nucleares ( controle de processos) Radiografia Industrial ( verificação de descontinuidade) ENSAIO PMI (análise de materiais)

RADIOGRAFIA INDUSTRIAL ENSAIO PMI

PRINCÍPIO DE JUSTIFICATIVA E OTIMIZAÇÃO “Define a utilização de qualquer exposição nuclear, desde que, seja justificado e o seu uso traga algum benefício a sociedade” “E, através do princípio da otimização, toda exposição radiológica se torna tão baixa quanto possível”

OBJETIVO DA RADIOPROTEÇÃO PROTEGER A PESSOAS, A SOCIEDADE E O MEIO AMBIENTE, CRIANDO E MANTENDO NAS INSTALAÇÕES RADIOATIVAS UMA DEFESA EFICAZ CONTRA O RISCO RADIOLÓGICO E GARANTINDO AS CONDIÇÕES NORMAIS DE FUNCIONAMENTO DA INSTALAÇÃO. Quem controla e fiscaliza o uso de material Radioativo no Brasil? CNEN – Comissão Nacional de Energia Nuclear

SIMBOLO INTERNACIONAL DOS MATERIAS RADIOATIVOS * SIMBOLO DA PRESENÇA DE IRRADIAÇÃO DEVE SER RESPEITADO, E NÃO TEMIDO.

Fatores de proteção contra a irradiação externa Existem três métodos básicos para controlar os riscos externos causados pela radiação. Estes são: • • • Tempo. Distância. Blindagem. A aplicação destes métodos pode reduzir a dose recebida como resultado da exposição externa a radiação ionizante.

GRANDEZAS E UNIDADES PARA USO EM RADIOPROTEÇÃO

PRINCÍPIOS DE PROTEÇÃO RADIOLÓGICA Limites Primários Anuais de Doses Equivalentes Os Limites Primários Anuais de Doses Equivalentes são valores normativos reguladas no Brasil pela Comissão Nacional de Energia Nuclear - CNEN , que através da norma NN- 3. 01 estabelece tais limites para os indivíduos expostos às radiações ionizantes , e que são mostradas abaixo. As doses efetivas especificadas na norma CNEN NN-3. 01 [a] , para o corpo todo , são: Para IOE (indivíduos Ocupacionalmente Expostos). . 20 m. Sv por ano [b] Para membros do público - IP. . . . . 1 m. Sv por ano [c] [a] Para fins de controle administrativo efetuado pela CNEN, o termo dose anual deve ser considerado como dose no ano calendário, isto é, no período decorrente de janeiro a dezembro de cada ano. [b] Média ponderada em 5 anos consecutivos, desde que não exceda 50 m. Sv em qualquer ano. [c] Em circunstâncias especiais, a CNEN poderá autorizar um valor de dose efetiva de até 5 m. Sv em um ano, desde que a dose efetiva média em um período de 5 anos consecutivos, não exceda a 1 m. Sv por ano.

MODELOS DE EQUIPAMENTOS DE PROTEÇÃO RADIOLÓGICA BIP’S SONOROS GEIGER DOSÍMETRO INDIVIDUAL CANETA DOSIMÉTRICA

DOSÍMETROS PESSOAIS Neste caso temos dois tipos: Filme Dosimétrico e os Dosímetros Termolumenescentes. A principal função destes monitores são: Medir a dose acumulada durante um determinado período , normalmente 30 dias. O filme dosimétrico pode ser utilizado apenas uma única vez ao passo que o dosímetros termolumenescentes podem ser utilizados várias vezes , os mesmos são cristais e eles podem ser de: Li. F = Fluoreto de Lítio Ca. So ч= Sulfato de Cálcio Quais os cuidados ao utilizá-los: - Não devem receber calor e umidade excessiva; - Nunca devem ser emprestados; - Nunca deixá-los próximos as fontes de radiação; Uma das desvantagens deste monitor é que sua leitura não é instantânea. Um dado importante sobre este monitor, a sua leitura somente é efetuada em laboratórios credenciados pelo CNEN.

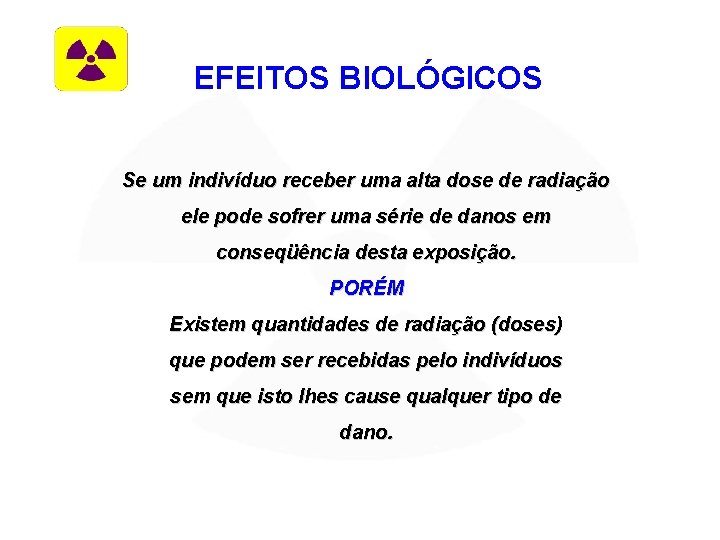

EFEITOS BIOLÓGICOS Se um indivíduo receber uma alta dose de radiação ele pode sofrer uma série de danos em conseqüência desta exposição. PORÉM Existem quantidades de radiação (doses) que podem ser recebidas pelo indivíduos sem que isto lhes cause qualquer tipo de dano.

Efeitos Biológicos da Radiação l l Radiação interage com o meio provocando ionizações; Átomos ionizados podem gerar: alterações moleculares – danos em órgãos ou tecidos – levando à manifestações de efeitos biológicos. Mecanismo de Ação l Efeito Direto: radiação interage diretamente com uma molécula da célula modificando a sua estrutura. l Efeito Indireto: radiação interage com uma molécula intermediária (exemplo: h 20), cuja radiólise da água acarreta em formação de produtos altamente reativos ( radicais livres), capazes de lesar o DNA.

Efeitos Biológicos da Radiação Interação da radiação ionizante com os átomos e moléculas do corpo Humano l Físico (ionização e excitação dos átomos); l Químico (ruptura das ligações químicas das moléculas e formação de produtos danosos); l Biológico e fisiológico.

Efeitos Biológicos da Radiação Classificação dos efeitos da radiação sobre o ser humano: l Efeito Estocástico: ocorre com qualquer nível de dose sem nenhum limiar, como por exemplo efeitos hereditários, e seu grau de severidade é dependente da dose de exposição. l Efeito Determinístico ( não estocástico): ocorre a partir de um limiar de dose, como por exemplo catarata, danos celulares, eritema, queimadura, etc.

Efeitos Biológicos da Radiação q -Ocorrem Efeitos somáticos devido a irradiação de células somáticas - Manifestam-se no indivíduo irradiado - Não são transmissíveis aos descendentes - Podem ser imediatos ou tardios

Efeitos Biológicos da Radiação q -Ocorrem Efeitos hereditários devido a irradiação de células das gônadas (ovários ou testículos) - Alterações do material hereditário dos gametas - Podem ser transmissíveis aos descendentes do indivíduo irradiado

Síndrome aguda da Radiação Exposição aguda de corpo inteiro Dose única maior que 2 Sv

ACIDENTES RADIOLÓGICOs
