Proteção e higiene das Radiações II Profª: Marina de Carvalho CETEA

Fluroscopia • Permiti identificar estruturas em movimento dentro do corpo. • Imagens dinâmica em tempo real. – Longos tempos de exposição – Correntes de ordem de 1 a 3 m. A

• Utiliza sistemas equipados com dispositivo intensificador de imagem. • Transforma o padrão de fótons emergentes do paciente em um padrão similar de fótons de luz • Imagem é coletada por uma câmera de TV • Permite diferentes movimentos mecânicos da mesa onde se posiciona o paciente e do sistema tubo de raios-X/intensificador de imagem. • Podem ser usados em salas cirúrgicas.

Tubos intensificadores de imagens • Transformam imagens de raios X em imagens ópticas.

Aparelho de Fluroscopia

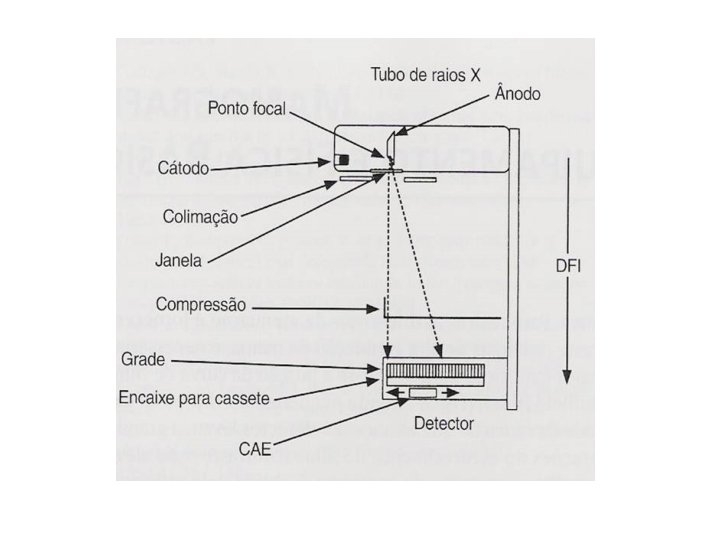

Mamografia • Equipamento exclusivo para obter imagens da mama • Mamógrafo deve revelar diferenças sutis na densidade e na composição do tecido parenquimal mamário, detectar microcalcificações, permitir avaliar lesões do tecido mole da mama com alta resolução e mínimo ruído.

Tubo de raios X especial • Anodo de Molibidêmio e operar entre 25 e 32 k. Vp • Tensões alta provoca perde de contraste devido espalhamento compton que diminui as diferenças radiográficas entre tecidos da mama. • Tensões pequenas geram fótons de baixa energia, aumentando dose sem gerar imagem de boa qualidade.

Sistema de compressão • Serve para uniformizar a espessura da mama. Aumentando contraste e reduzindo a dose. • Bandeja de acrílico que pode ser movimentada através de um motor elétrico acionado por um pedal. • Mama comprimida produz menos radiação espalhada e ajuda a minimizar a movimentação do paciente, diminuindo a dose.

Grades • Grade especial, desenvolvida para raios X de baixa energia afim de reduzir o espalhamento.

Sistemas receptores de imagem • Os écrans são feitos de fósforo de tungstênio de cálcio, o que absorve mais radiação que outros. • A resolução e a nitidez desses écrans permitem a visualizações de microcalcificações. • O chassi contém apenas uma tela fluorescente para melhorar a resolução. • O filme mamográfico contém emulsão apenas de um lado e este lado deve estar em contato com o écran.

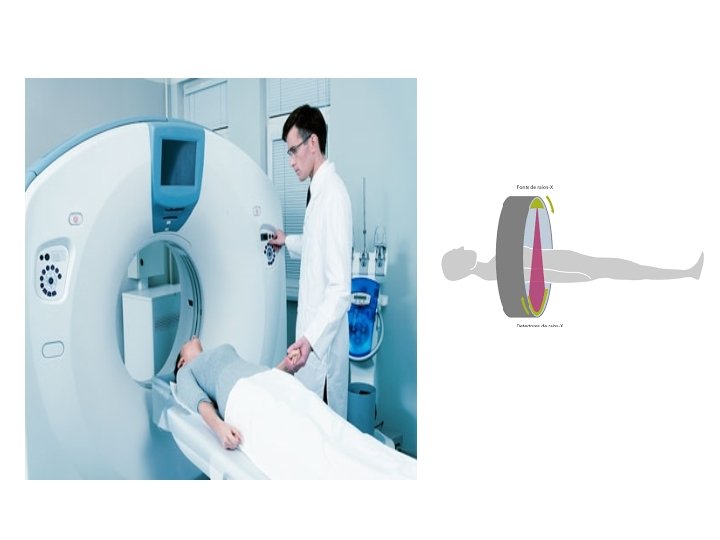

Tomografia Computadorizada • Realiza radiografias que conforme o tomógrafo gira, milhares de imagens são tiradas em rotação resultando em uma imagem de secção transversal completa do corpo. A cada um dos registros realizados, as imagens passam pelo processamento de um computador, a fim de formar uma cadeia de fotografias com inúmeros detalhes sobre aquilo que se busca estudar/analisar no corpo humano

Para que serve? • De uma forma geral, ela se responsabiliza pelo fornecimento de imagens em definição muito melhor do que a do simples raio X, conseguindo então detectar quaisquer alterações que venham a prejudicar ossos, órgãos, tecidos e outras estruturas do corpo, por mais pequenas que elas sejam. • Geralmente, esse é o exame mais eficaz para identificar tumores, vasos pulmonares ou nódulos no corpo humano, além de ser também muito eficiente a sua atuação no cérebro humano.

Como é realizado • O indivíduo em questão deve se posicionar deitado em uma maca para a realização do mesmo, sendo orientado pelo profissional que irá realizar o exame, seja antes, durante ou até mesmo depois do exame. • Em caso que é necessário o uso de contrate o paciente deve ficar em jejum de seis horas, o que é nesse caso injetado na veia. Para os indivíduos que possuem alergia a iodo ou aos seus derivados esse contraste não é indicado.
