Protection anticorrosion Ir BOURGEOIS Sylvain DIRECTION DES STRUCTURES
Protection anticorrosion Ir BOURGEOIS Sylvain DIRECTION DES STRUCTURES METALLIQUES Prescriptions Ouvrages d’Art Moulins de Beez, 30/03/2011

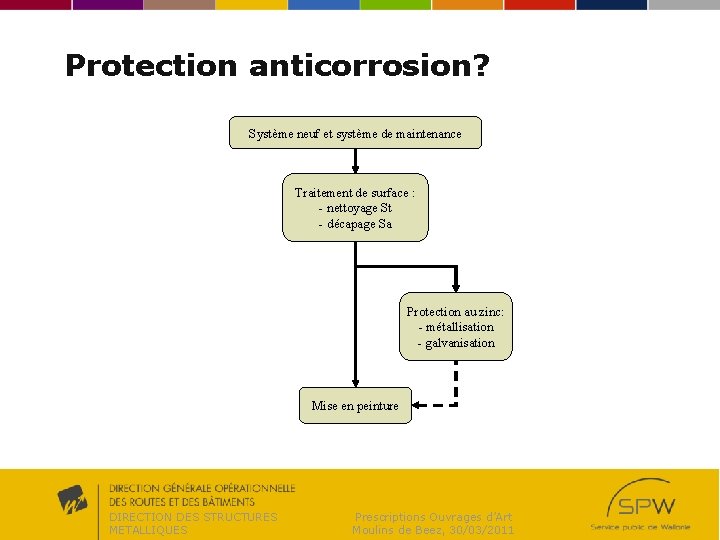

Protection anticorrosion? Système neuf et système de maintenance Traitement de surface : - nettoyage St - décapage Sa Protection au zinc: - métallisation - galvanisation Mise en peinture DIRECTION DES STRUCTURES METALLIQUES Prescriptions Ouvrages d’Art Moulins de Beez, 30/03/2011

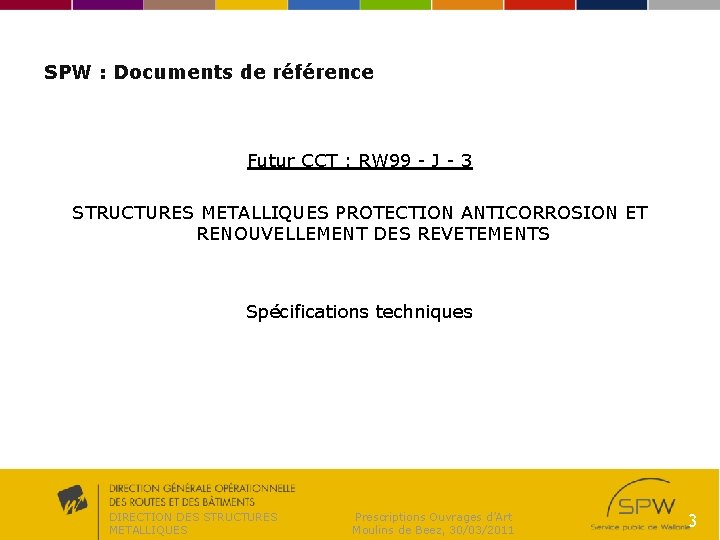

SPW : Documents de référence Futur CCT : RW 99 - J - 3 STRUCTURES METALLIQUES PROTECTION ANTICORROSION ET RENOUVELLEMENT DES REVETEMENTS Spécifications techniques DIRECTION DES STRUCTURES METALLIQUES Prescriptions Ouvrages d’Art Moulins de Beez, 30/03/2011 3

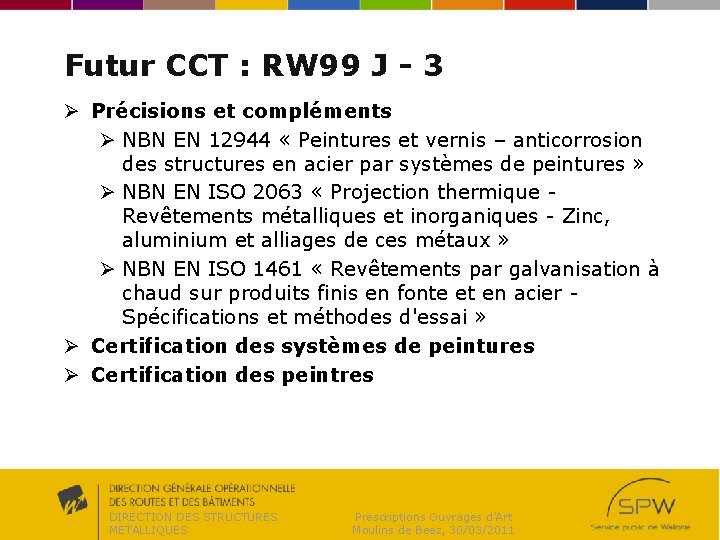

Futur CCT : RW 99 J - 3 Ø Précisions et compléments Ø NBN EN 12944 « Peintures et vernis – anticorrosion des structures en acier par systèmes de peintures » Ø NBN EN ISO 2063 « Projection thermique - Revêtements métalliques et inorganiques - Zinc, aluminium et alliages de ces métaux » Ø NBN EN ISO 1461 « Revêtements par galvanisation à chaud sur produits finis en fonte et en acier - Spécifications et méthodes d'essai » Ø Certification des systèmes de peintures Ø Certification des peintres DIRECTION DES STRUCTURES METALLIQUES Prescriptions Ouvrages d’Art Moulins de Beez, 30/03/2011

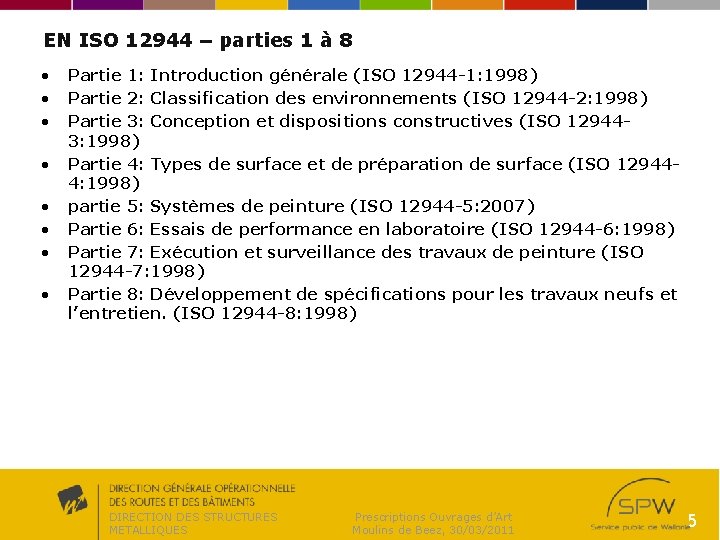

EN ISO 12944 – parties 1 à 8 • • Partie 1: Introduction générale (ISO 12944 -1: 1998) Partie 2: Classification des environnements (ISO 12944 -2: 1998) Partie 3: Conception et dispositions constructives (ISO 129443: 1998) Partie 4: Types de surface et de préparation de surface (ISO 129444: 1998) partie 5: Systèmes de peinture (ISO 12944 -5: 2007) Partie 6: Essais de performance en laboratoire (ISO 12944 -6: 1998) Partie 7: Exécution et surveillance des travaux de peinture (ISO 12944 -7: 1998) Partie 8: Développement de spécifications pour les travaux neufs et l’entretien. (ISO 12944 -8: 1998) DIRECTION DES STRUCTURES METALLIQUES Prescriptions Ouvrages d’Art Moulins de Beez, 30/03/2011 5

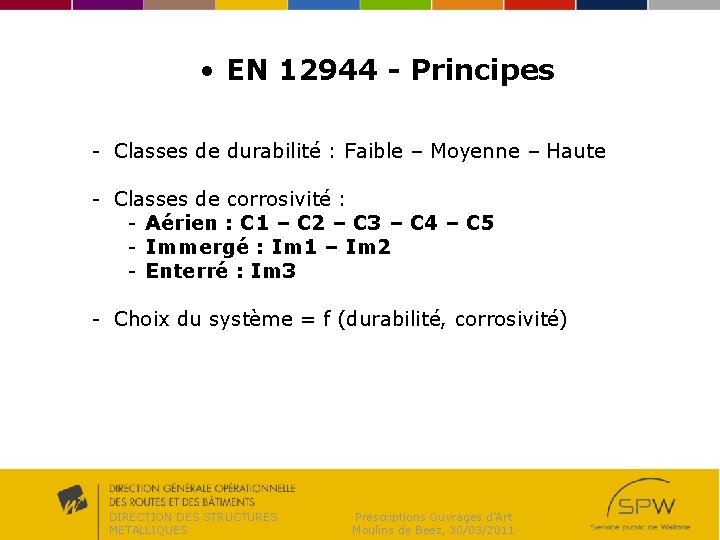

• EN 12944 - Principes - Classes de durabilité : Faible – Moyenne – Haute - Classes de corrosivité : - Aérien : C 1 – C 2 – C 3 – C 4 – C 5 - Immergé : Im 1 – Im 2 - Enterré : Im 3 - Choix du système = f (durabilité, corrosivité) DIRECTION DES STRUCTURES METALLIQUES Prescriptions Ouvrages d’Art Moulins de Beez, 30/03/2011

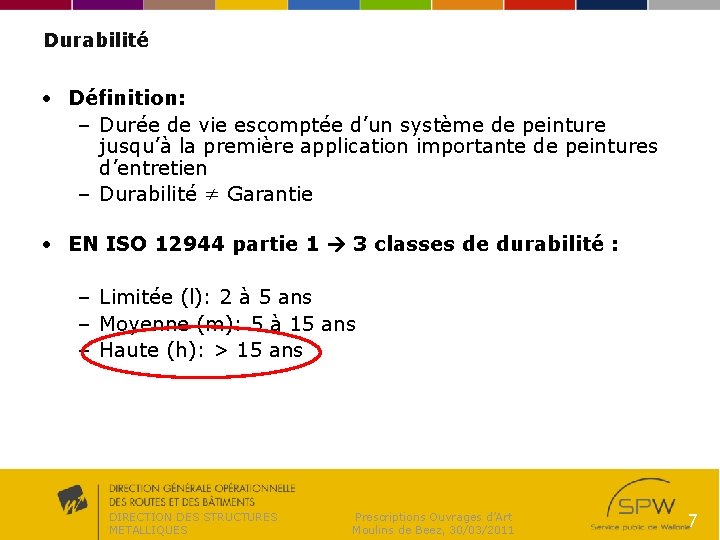

Durabilité • Définition: – Durée de vie escomptée d’un système de peinture jusqu’à la première application importante de peintures d’entretien – Durabilité ≠ Garantie • EN ISO 12944 partie 1 3 classes de durabilité : – Limitée (l): 2 à 5 ans – Moyenne (m): 5 à 15 ans – Haute (h): > 15 ans DIRECTION DES STRUCTURES METALLIQUES Prescriptions Ouvrages d’Art Moulins de Beez, 30/03/2011 7

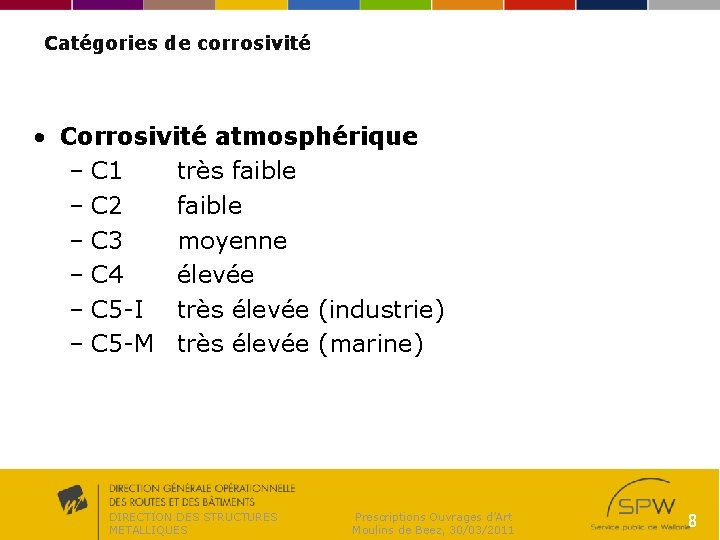

Catégories de corrosivité • Corrosivité atmosphérique – C 1 très faible – C 2 faible – C 3 moyenne – C 4 élevée – C 5 -I très élevée (industrie) – C 5 -M très élevée (marine) DIRECTION DES STRUCTURES METALLIQUES Prescriptions Ouvrages d’Art Moulins de Beez, 30/03/2011 8

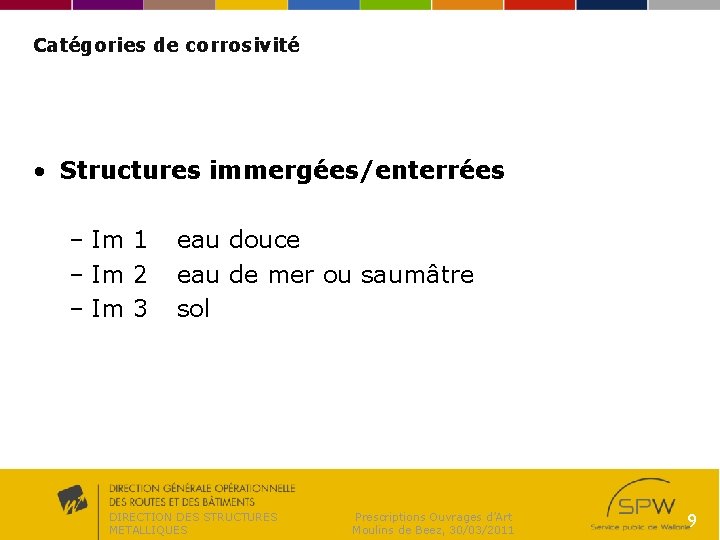

Catégories de corrosivité • Structures immergées/enterrées – Im 1 eau douce – Im 2 eau de mer ou saumâtre – Im 3 sol DIRECTION DES STRUCTURES METALLIQUES Prescriptions Ouvrages d’Art Moulins de Beez, 30/03/2011 9

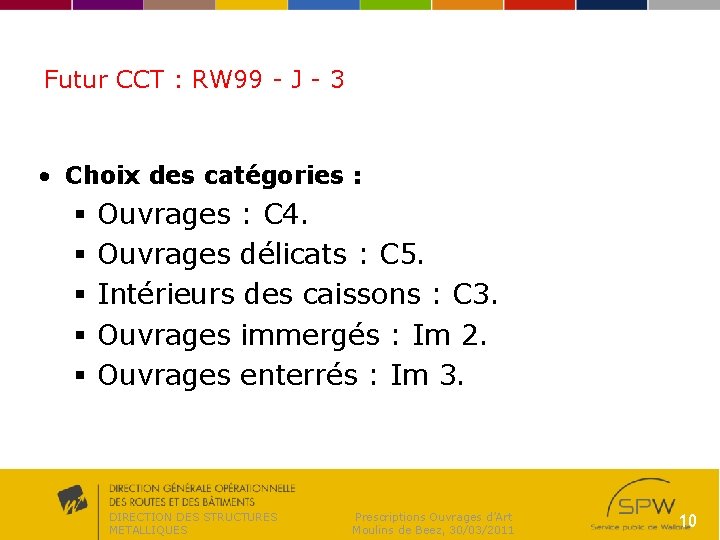

Futur CCT : RW 99 - J - 3 • Choix des catégories : § § § Ouvrages : C 4. Ouvrages délicats : C 5. Intérieurs des caissons : C 3. Ouvrages immergés : Im 2. Ouvrages enterrés : Im 3. DIRECTION DES STRUCTURES METALLIQUES Prescriptions Ouvrages d’Art Moulins de Beez, 30/03/2011 10

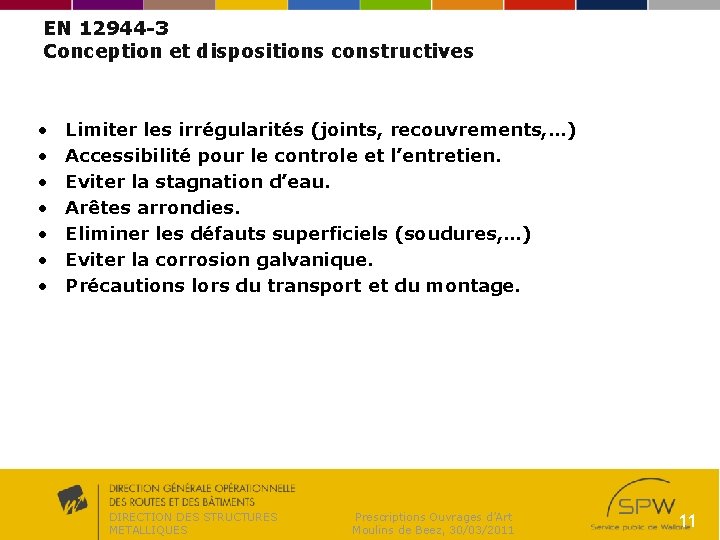

EN 12944 -3 Conception et dispositions constructives • • Limiter les irrégularités (joints, recouvrements, …) Accessibilité pour le controle et l’entretien. Eviter la stagnation d’eau. Arêtes arrondies. Eliminer les défauts superficiels (soudures, …) Eviter la corrosion galvanique. Précautions lors du transport et du montage. DIRECTION DES STRUCTURES METALLIQUES Prescriptions Ouvrages d’Art Moulins de Beez, 30/03/2011 11

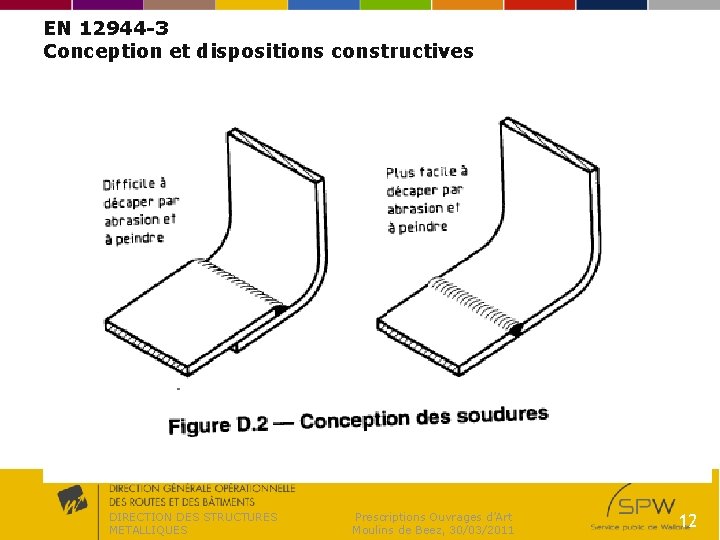

EN 12944 -3 Conception et dispositions constructives DIRECTION DES STRUCTURES METALLIQUES Prescriptions Ouvrages d’Art Moulins de Beez, 30/03/2011 12

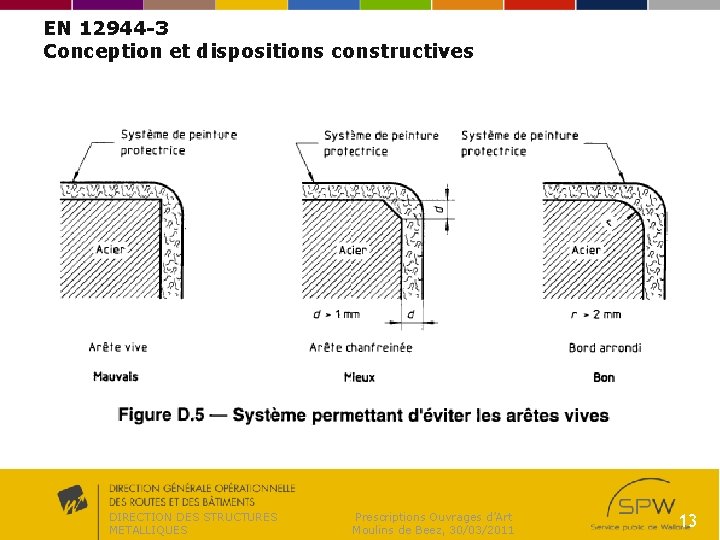

EN 12944 -3 Conception et dispositions constructives DIRECTION DES STRUCTURES METALLIQUES Prescriptions Ouvrages d’Art Moulins de Beez, 30/03/2011 13

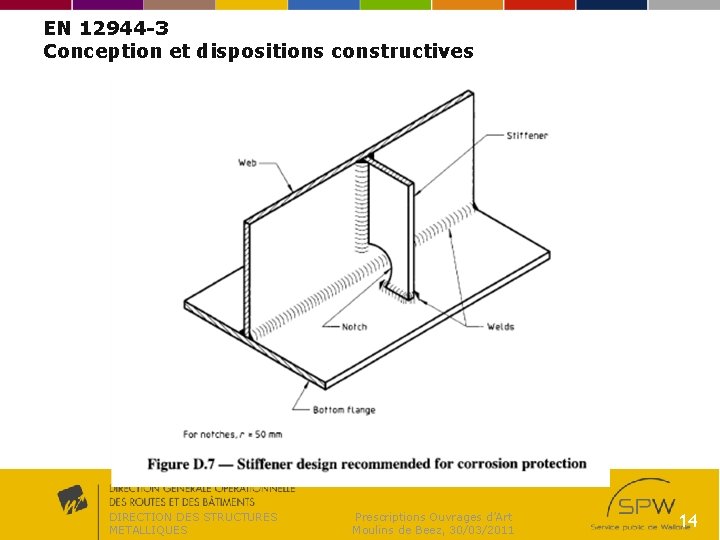

EN 12944 -3 Conception et dispositions constructives DIRECTION DES STRUCTURES METALLIQUES Prescriptions Ouvrages d’Art Moulins de Beez, 30/03/2011 14
EN 12944 -4 Type de surfaces et de préparation de surfaces. • ISO 8501 -1 : Degré de rouille. • ISO 8503 -1 : Echantillons de comparaison viso-tactiles. • ISO 8501 -3 : Evaluation visuelle. DIRECTION DES STRUCTURES METALLIQUES Prescriptions Ouvrages d’Art Moulins de Beez, 30/03/2011 15

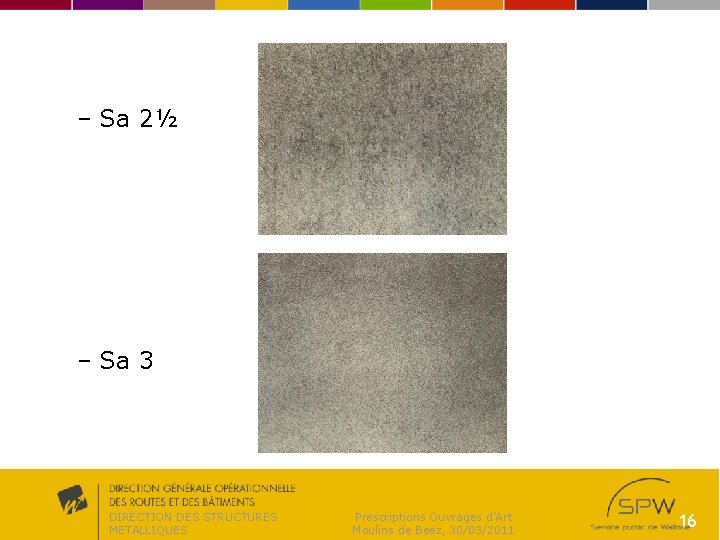

– Sa 2½ – Sa 3 DIRECTION DES STRUCTURES METALLIQUES Prescriptions Ouvrages d’Art Moulins de Beez, 30/03/2011 16

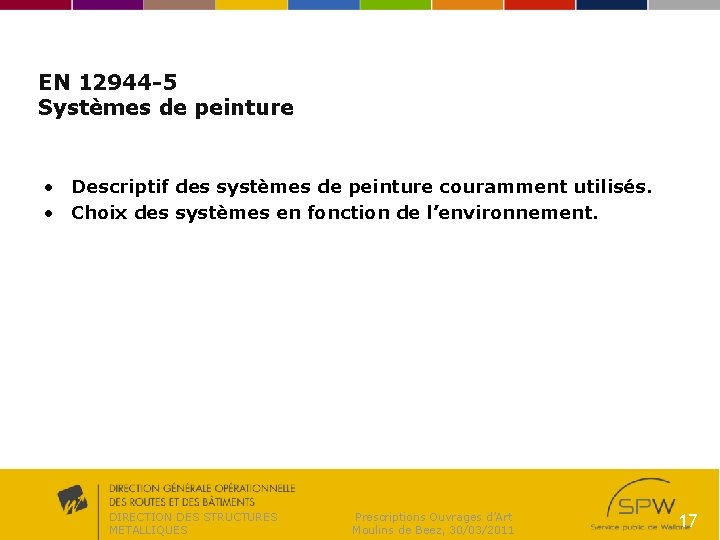

EN 12944 -5 Systèmes de peinture • Descriptif des systèmes de peinture couramment utilisés. • Choix des systèmes en fonction de l’environnement. DIRECTION DES STRUCTURES METALLIQUES Prescriptions Ouvrages d’Art Moulins de Beez, 30/03/2011 17

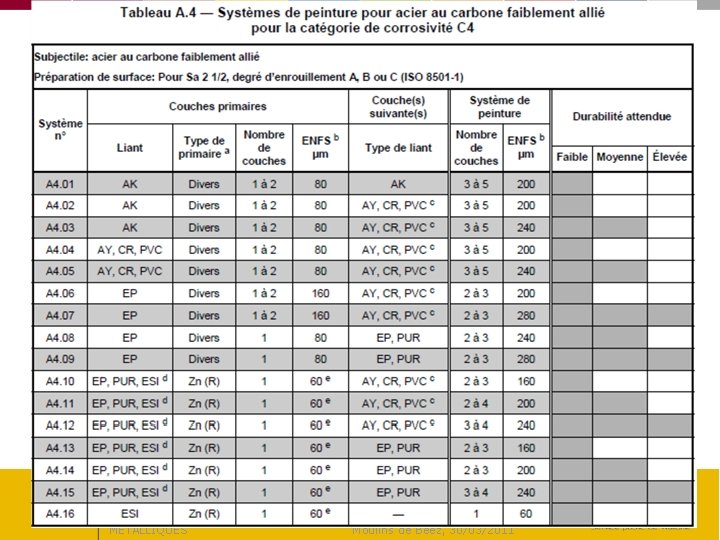

DIRECTION DES STRUCTURES METALLIQUES Prescriptions Ouvrages d’Art Moulins de Beez, 30/03/2011
Futur CCT : RW 99 - J - 3 DIRECTION DES STRUCTURES METALLIQUES Prescriptions Ouvrages d’Art Moulins de Beez, 30/03/2011

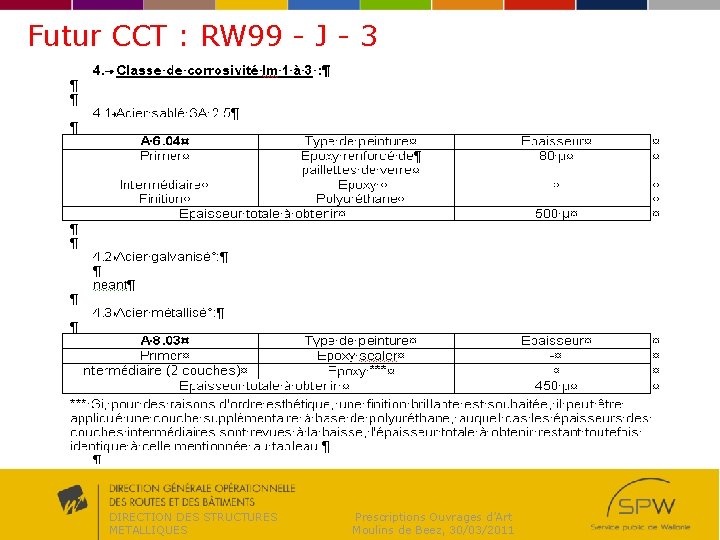

Futur CCT : RW 99 - J - 3 DIRECTION DES STRUCTURES METALLIQUES Prescriptions Ouvrages d’Art Moulins de Beez, 30/03/2011
Futur CCT : RW 99 - J - 3 DIRECTION DES STRUCTURES METALLIQUES Prescriptions Ouvrages d’Art Moulins de Beez, 30/03/2011

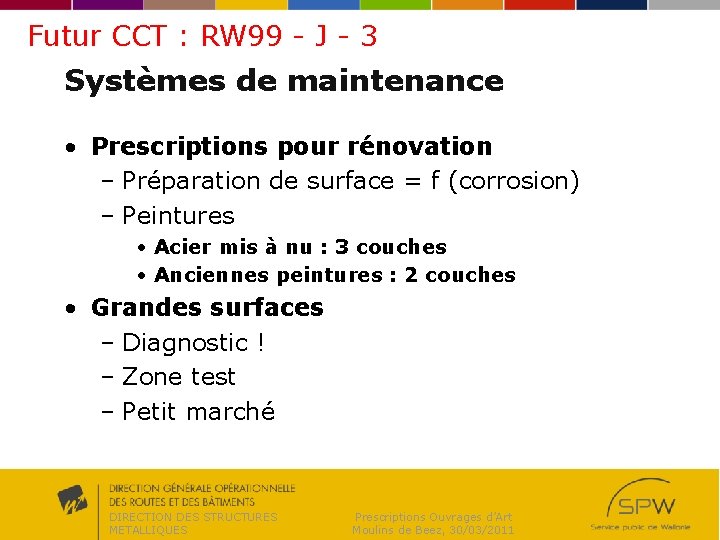

Futur CCT : RW 99 - J - 3 Systèmes de maintenance • Prescriptions pour rénovation – Préparation de surface = f (corrosion) – Peintures • Acier mis à nu : 3 couches • Anciennes peintures : 2 couches • Grandes surfaces – Diagnostic ! – Zone test – Petit marché DIRECTION DES STRUCTURES METALLIQUES Prescriptions Ouvrages d’Art Moulins de Beez, 30/03/2011

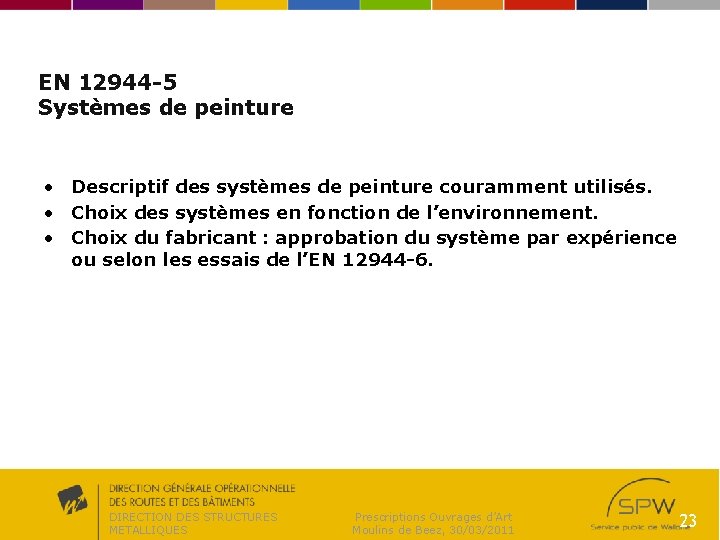

EN 12944 -5 Systèmes de peinture • Descriptif des systèmes de peinture couramment utilisés. • Choix des systèmes en fonction de l’environnement. • Choix du fabricant : approbation du système par expérience ou selon les essais de l’EN 12944 -6. DIRECTION DES STRUCTURES METALLIQUES Prescriptions Ouvrages d’Art Moulins de Beez, 30/03/2011 23

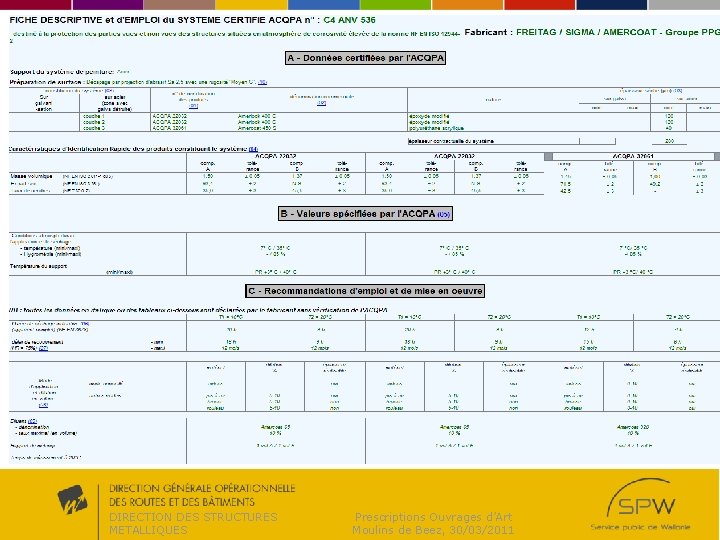

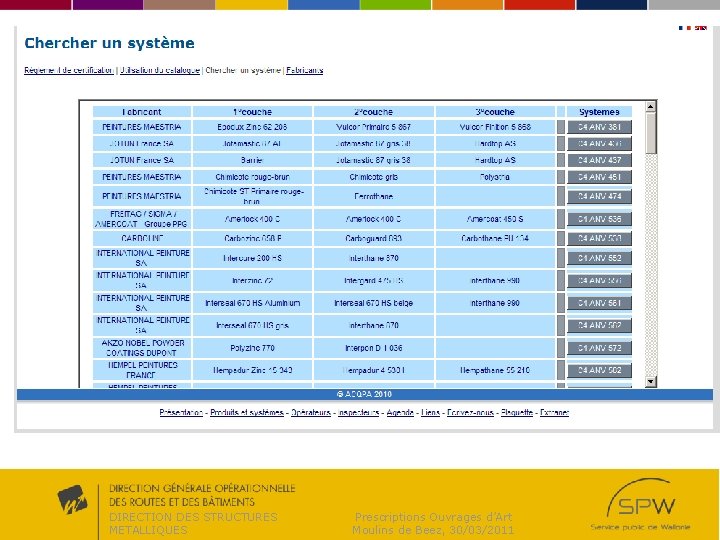

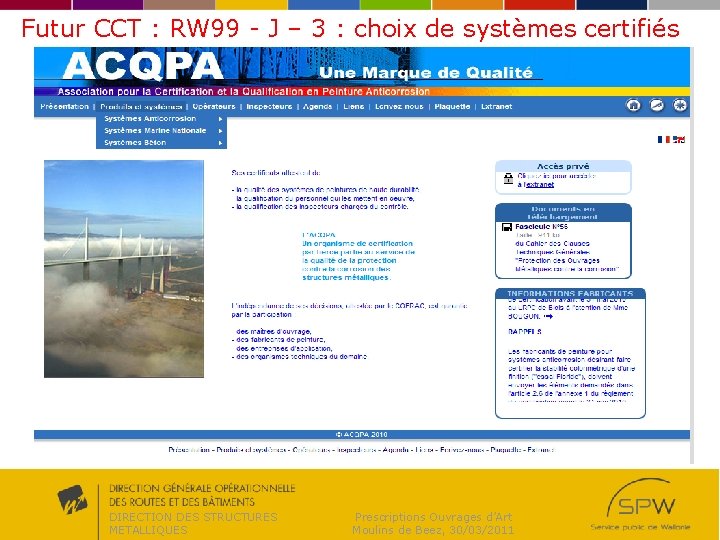

Futur CCT : RW 99 - J – 3 : choix de systèmes certifiés DIRECTION DES STRUCTURES METALLIQUES Prescriptions Ouvrages d’Art Moulins de Beez, 30/03/2011

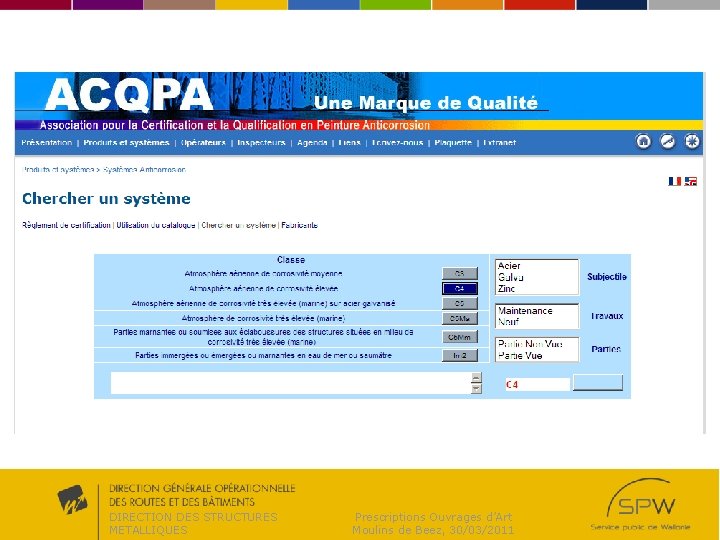

DIRECTION DES STRUCTURES METALLIQUES Prescriptions Ouvrages d’Art Moulins de Beez, 30/03/2011
DIRECTION DES STRUCTURES METALLIQUES Prescriptions Ouvrages d’Art Moulins de Beez, 30/03/2011
DIRECTION DES STRUCTURES METALLIQUES Prescriptions Ouvrages d’Art Moulins de Beez, 30/03/2011

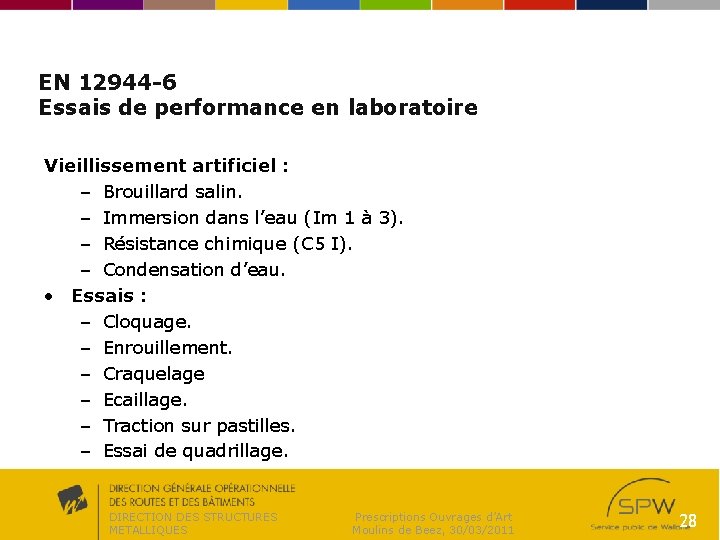

EN 12944 -6 Essais de performance en laboratoire Vieillissement artificiel : – Brouillard salin. – Immersion dans l’eau (Im 1 à 3). – Résistance chimique (C 5 I). – Condensation d’eau. • Essais : – Cloquage. – Enrouillement. – Craquelage – Ecaillage. – Traction sur pastilles. – Essai de quadrillage. DIRECTION DES STRUCTURES METALLIQUES Prescriptions Ouvrages d’Art Moulins de Beez, 30/03/2011 28

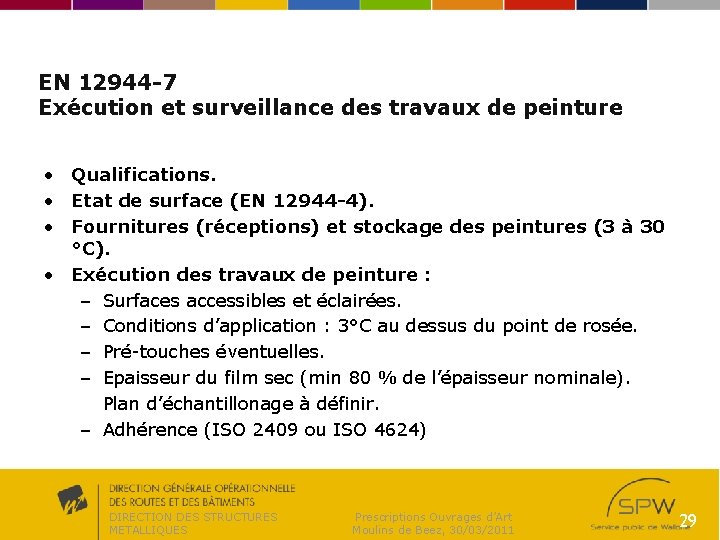

EN 12944 -7 Exécution et surveillance des travaux de peinture • Qualifications. • Etat de surface (EN 12944 -4). • Fournitures (réceptions) et stockage des peintures (3 à 30 °C). • Exécution des travaux de peinture : – Surfaces accessibles et éclairées. – Conditions d’application : 3°C au dessus du point de rosée. – Pré-touches éventuelles. – Epaisseur du film sec (min 80 % de l’épaisseur nominale). Plan d’échantillonage à définir. – Adhérence (ISO 2409 ou ISO 4624) DIRECTION DES STRUCTURES METALLIQUES Prescriptions Ouvrages d’Art Moulins de Beez, 30/03/2011 29

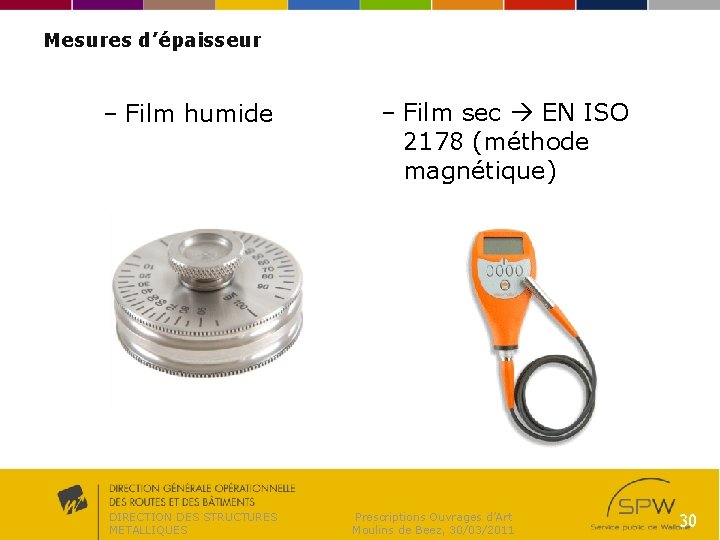

Mesures d’épaisseur – Film humide DIRECTION DES STRUCTURES METALLIQUES – Film sec EN ISO 2178 (méthode magnétique) Prescriptions Ouvrages d’Art Moulins de Beez, 30/03/2011 30

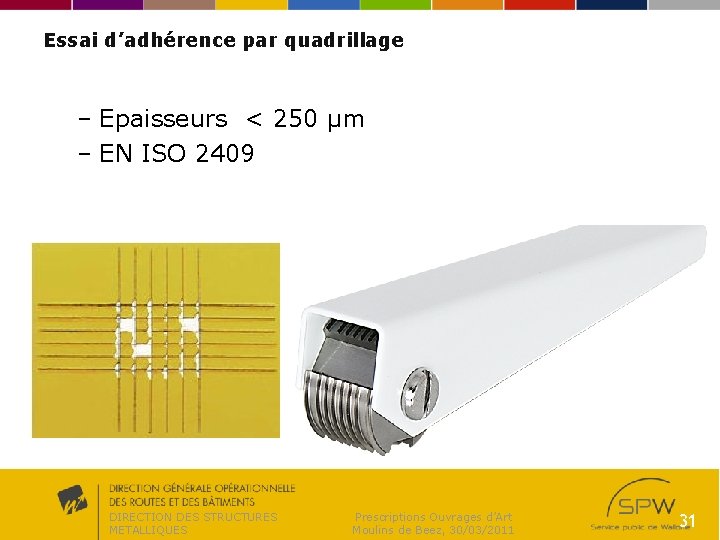

Essai d’adhérence par quadrillage – Epaisseurs < 250 µm – EN ISO 2409 DIRECTION DES STRUCTURES METALLIQUES Prescriptions Ouvrages d’Art Moulins de Beez, 30/03/2011 31

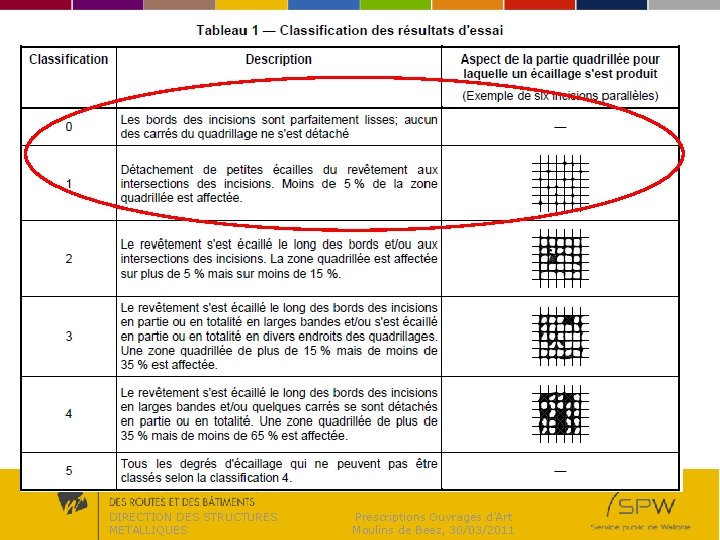

DIRECTION DES STRUCTURES METALLIQUES Prescriptions Ouvrages d’Art Moulins de Beez, 30/03/2011

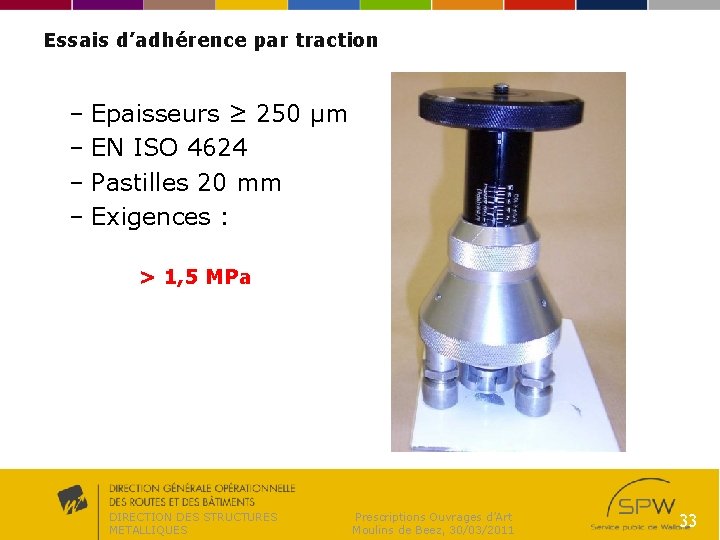

Essais d’adhérence par traction – Epaisseurs ≥ 250 µm – EN ISO 4624 – Pastilles 20 mm – Exigences : > 1, 5 MPa DIRECTION DES STRUCTURES METALLIQUES Prescriptions Ouvrages d’Art Moulins de Beez, 30/03/2011 33

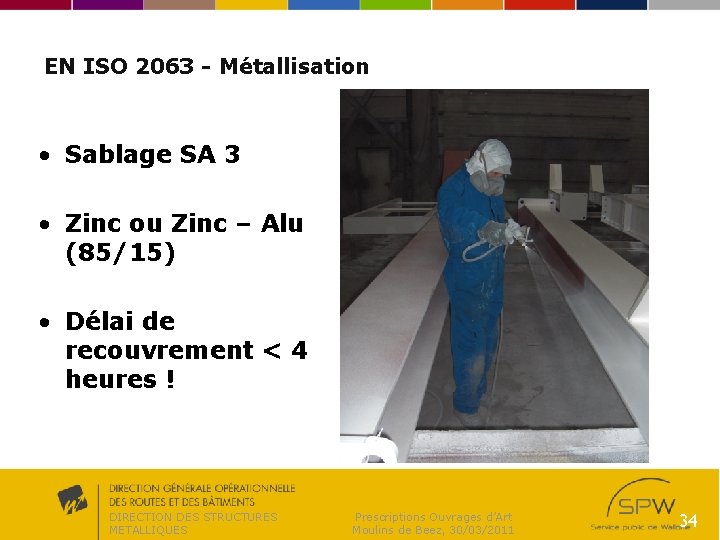

EN ISO 2063 - Métallisation • Sablage SA 3 • Zinc ou Zinc – Alu (85/15) • Délai de recouvrement < 4 heures ! DIRECTION DES STRUCTURES METALLIQUES Prescriptions Ouvrages d’Art Moulins de Beez, 30/03/2011 34

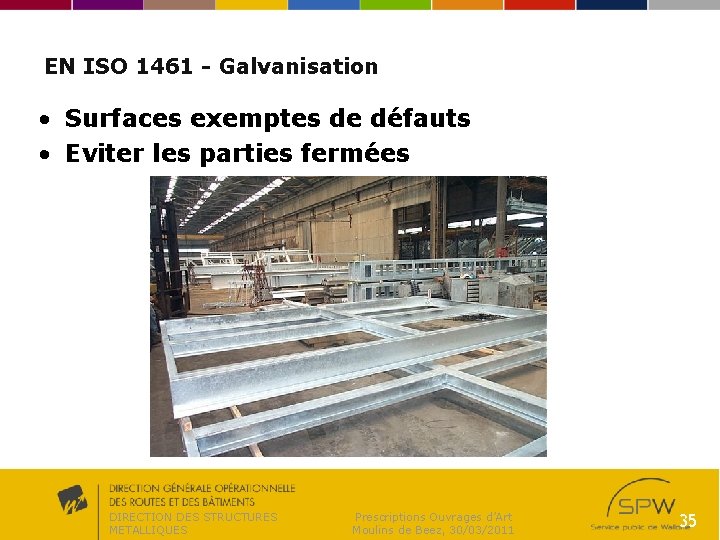

EN ISO 1461 - Galvanisation • Surfaces exemptes de défauts • Eviter les parties fermées DIRECTION DES STRUCTURES METALLIQUES Prescriptions Ouvrages d’Art Moulins de Beez, 30/03/2011 35

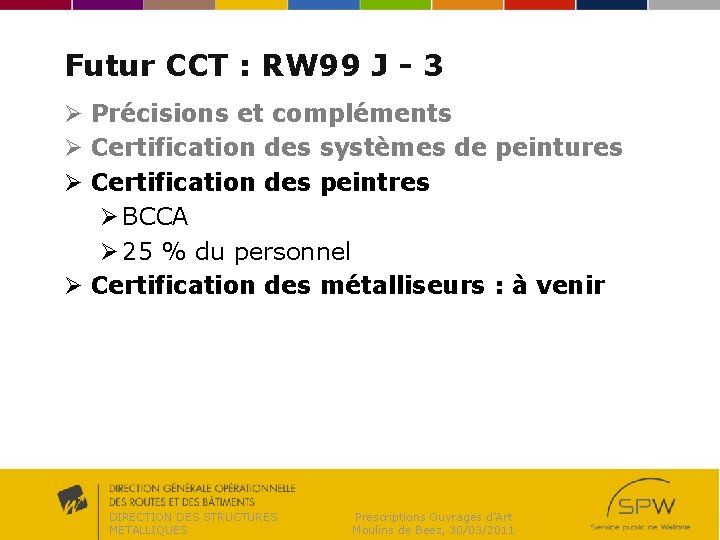

Futur CCT : RW 99 J - 3 Ø Précisions et compléments Ø Certification des systèmes de peintures Ø Certification des peintres Ø BCCA Ø 25 % du personnel Ø Certification des métalliseurs : à venir DIRECTION DES STRUCTURES METALLIQUES Prescriptions Ouvrages d’Art Moulins de Beez, 30/03/2011

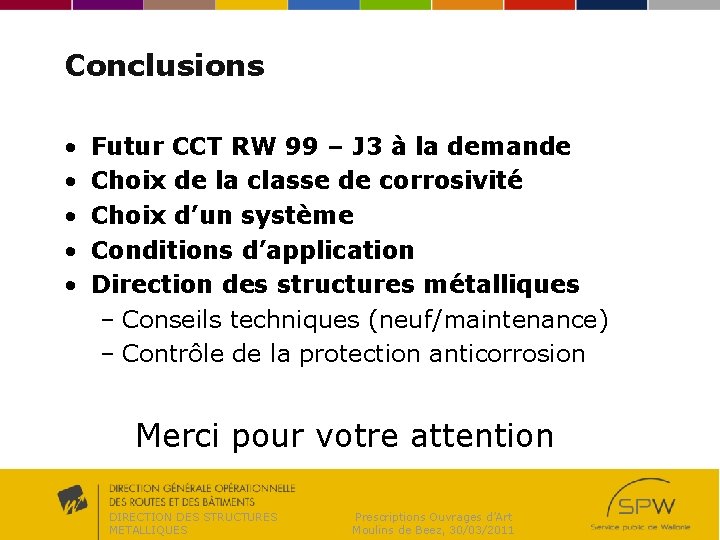

Conclusions • • • Futur CCT RW 99 – J 3 à la demande Choix de la classe de corrosivité Choix d’un système Conditions d’application Direction des structures métalliques – Conseils techniques (neuf/maintenance) – Contrôle de la protection anticorrosion Merci pour votre attention DIRECTION DES STRUCTURES METALLIQUES Prescriptions Ouvrages d’Art Moulins de Beez, 30/03/2011
