PROSESOR 1. 2. 3. 4. PERSIAPKAN SOKET PROSESOR PADA MAINBOARD DENGAN MEMBUKA ATAU MENARIK

PROSESOR 1. 2. 3. 4. PERSIAPKAN SOKET PROSESOR PADA MAINBOARD DENGAN MEMBUKA ATAU MENARIK DAHULU TANGKAI SOKET KE ATAS AGAR TIDAK TERKUNCI. LETAKKAN PROSESOR PADA SOKET YANG DISESUAIKAN DENGAN TANDA TITIK ATAU SISI PROSESOR YANG MIRING SAMA DENGAN POSISI YANG ADA PADA SOKET DENGAN BENAR DAN RAPAT. KUNCI KEMBALI SOKET PROSESOR TERSEBUT DENGAN MENURUNKAN TANGKAI SOKET SAMPAI TERKUNCI DENGAN BAIK. OLESKAN PASTA SECUKUPNYA PADA BAGIAN ATAS PROSESOR YANG AKAN DIPASANGKAN HEATSINK.

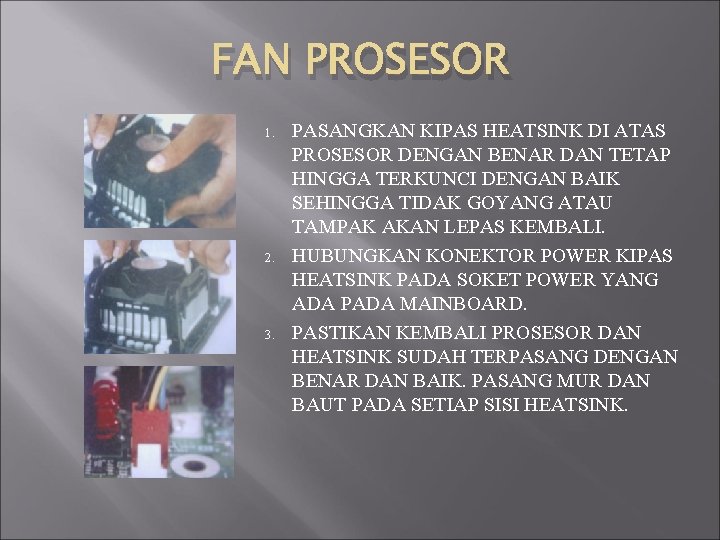

FAN PROSESOR 1. 2. 3. PASANGKAN KIPAS HEATSINK DI ATAS PROSESOR DENGAN BENAR DAN

FAN PROSESOR 1. 2. 3. PASANGKAN KIPAS HEATSINK DI ATAS PROSESOR DENGAN BENAR DAN TETAP HINGGA TERKUNCI DENGAN BAIK SEHINGGA TIDAK GOYANG ATAU TAMPAK AKAN LEPAS KEMBALI. HUBUNGKAN KONEKTOR POWER KIPAS HEATSINK PADA SOKET POWER YANG ADA PADA MAINBOARD. PASTIKAN KEMBALI PROSESOR DAN HEATSINK SUDAH TERPASANG DENGAN BENAR DAN BAIK. PASANG MUR DAN BAUT PADA SETIAP SISI HEATSINK.

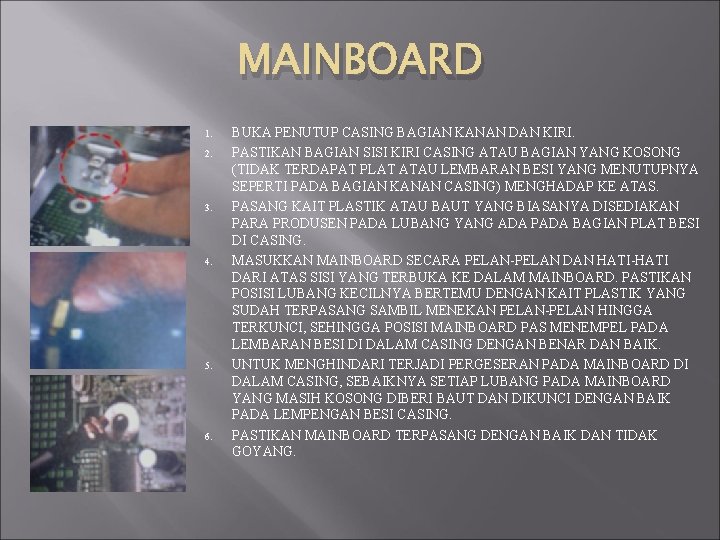

MAINBOARD 1. 2. 3. 4. 5. 6. BUKA PENUTUP CASING BAGIAN KANAN DAN KIRI.

MAINBOARD 1. 2. 3. 4. 5. 6. BUKA PENUTUP CASING BAGIAN KANAN DAN KIRI. PASTIKAN BAGIAN SISI KIRI CASING ATAU BAGIAN YANG KOSONG (TIDAK TERDAPAT PLAT ATAU LEMBARAN BESI YANG MENUTUPNYA SEPERTI PADA BAGIAN KANAN CASING) MENGHADAP KE ATAS. PASANG KAIT PLASTIK ATAU BAUT YANG BIASANYA DISEDIAKAN PARA PRODUSEN PADA LUBANG YANG ADA PADA BAGIAN PLAT BESI DI CASING. MASUKKAN MAINBOARD SECARA PELAN-PELAN DAN HATI-HATI DARI ATAS SISI YANG TERBUKA KE DALAM MAINBOARD. PASTIKAN POSISI LUBANG KECILNYA BERTEMU DENGAN KAIT PLASTIK YANG SUDAH TERPASANG SAMBIL MENEKAN PELAN-PELAN HINGGA TERKUNCI, SEHINGGA POSISI MAINBOARD PAS MENEMPEL PADA LEMBARAN BESI DI DALAM CASING DENGAN BENAR DAN BAIK. UNTUK MENGHINDARI TERJADI PERGESERAN PADA MAINBOARD DI DALAM CASING, SEBAIKNYA SETIAP LUBANG PADA MAINBOARD YANG MASIH KOSONG DIBERI BAUT DAN DIKUNCI DENGAN BAIK PADA LEMPENGAN BESI CASING. PASTIKAN MAINBOARD TERPASANG DENGAN BAIK DAN TIDAK GOYANG.

MEMORI 1. 2. 3. 4. 5. SESUAIKAN CELAH YANG ADA PADA BAGIAN BAWAH RAM

MEMORI 1. 2. 3. 4. 5. SESUAIKAN CELAH YANG ADA PADA BAGIAN BAWAH RAM DENGAN CELAH SLOT DDR YANG ADA PADA MAINBOARD. PASANGKAN RAM KE SLOT PADA MAINBOARD DENGAN MEMEGANG SALAH SATU SISI BAGIAN DENGAN TANGAN KANAN DAN BAGIAN SISI YANG LAINNYA DENGAN TANGAN KIRI. PASTIKAN KLIP KEDUA SISI SLOT DDR YANG BERWARNA PUTIH PADA MAINBOARD SUDAH TERBUKA ATAU DIGESER KE SAMPING. TANCAPKAN RAM KE SLOT DDR PADA MAINBOARD DENGAN MENEKAN KEDUA BAGIAN SISI YANG DIPEANG SECARA PELAN-PELAN DAN HATI-HATI HINGGA KLIP PADA DUA SISI SLOT DDR PADA MAINBOARD TERKUNCI DENGAN BENAR DAN BAIK. PASTIKAN KEMBALI RAM SUDAH TERPASANG DENGAN BENAR DAN BAIK.

CARD ADD ON 1. 2. 3. 4. 5. PASTIKAN CASING TETAP DALAM POSISI TIDUR.

CARD ADD ON 1. 2. 3. 4. 5. PASTIKAN CASING TETAP DALAM POSISI TIDUR. TANCAPKAN CARD ADD ON PADA SLOT YANG TERSEDIA. SESUAIKAN DULU JENIS CARD YANG AKAN DIGUNAKAN. PASANG CARD TERSEBUT DENGAN HATI-HATI. TEKAN TEGAK LURUS DENGAN BIDANG MAINBOARD DAN PASTIKAN CELAH PADA CARD SESUAI DAN PAS DENGAN CELAH SLOT YANG ADA PADA MAINBOARD. KUNCI CARD TERSEBUT AGAR TIDAK MUDAH LEPAS DENGAN MEMASANG BAUT PADA BAGIAN ATAS CARD KE BELAKANG BAGIAN CASING YANG SUDAH TERSEDIA. PASTIKAN CARD TERPASANG PADA SLOT YANG BENAR DENGAN BAIK DAN TIDAK GOYANG DAN LEPAS.

KABEL POWER 1. 2. PASANG KABEL POWER MAINBOARD YANG ADA PSU DENGAN SOKET POWER

KABEL POWER 1. 2. PASANG KABEL POWER MAINBOARD YANG ADA PSU DENGAN SOKET POWER (BIASANYA BERWARNA PUTIH), DENGAN CIRI MEMILIKI KONEKTOR TERSENDIRI ATAU LAIN DARI PADA KONEKTOR KABEL POWER YANG ADA. CIRI KONEKTOR KABEL INI PADA PSU ATX DITANDAI DENGAN DUA BAGIAN POWER KONEKTOR BIASA MENJADI SATU BAGIAN DAN BAGIAN TENGAHNYA TERDAPAT PENGUNCI. PEMASANGAN DILAKUKAN DENGAN MEMPERTEMUKAN PENGUNCI PADA KONEKTOR KABEL POWER DAN PENGUNCI YANG ADA PADA SLOT POWER DI MAINBOARD. JIKA TERBALIK ATAU SALAH, KONEKTOR POWER TERSEBUT TIDAK AKAN BISA MASUK PADA SLOT POWER DI MAINBOARD. JADI, JANGAN TAKUT PERNAH SALAH. PASTIKAN KONEKTOR KABEL POWER PSU SUDAH TERPASANG PADA POSISI YANG BENAR DAN BAIK SEHINGGA TIDAK LONGGAR.

KABEL IDE, AUDIO, POWER STORAGE & JUMPER 1. 2. 3. 4. 5. 6. PASTIKAN

KABEL IDE, AUDIO, POWER STORAGE & JUMPER 1. 2. 3. 4. 5. 6. PASTIKAN CASING MASIH TETAP BERDIRI. SEBAGAI PENGGANTI BAUT, PASANGKAN PENGAIT PLASTIK YANG AKAN MENGHUBUNGKAN HARDDISK ATAU OPTICAL DRIVE DENGAN CASING. PASANGKAN PERANGKAT TERSEBUT DENGAN POSISI KONEKTOR DAN INTERFACENYA (IDE / SATA) MENGHADAP KEDALAM SESUAI DENGAN DUDUKAN YANG ADA DI CASING. APABILA MENGGUNAKAN BAUT, JANGAN LUPA UNTUK MENGENCANGKAN BAUT. PASANGKAN PERANGKAT TERSEBUT PADA KEDUDUKAN YANG SUDAH ADA DARI BAGIAN DEPAN LUAR CASING, DENGAN TERLEBIH DAHULU MEMBUKA PENUTUP PLAT PLASTIK YANG BERADA DI BAGIAN DEPAN CASING. PASTIKAN KEDUDUKAN HARDISK DAN OPTICAL DRIVE TERSEBUT SUDAH TERPASANG DENGAN BAIK DAN TIDAK GOYANG. PASANGKAN KABEL POWER PSU KE SLOT KONEKTOR HARDDISK ATAU OPTICAL DRIVE DENGAN POSISI YANG BENAR DAN BAIK, KONEKTOR KABEL POWER TIDAK AKAN BISA MASUK KE SLOT KONEKTOR YANG ADA PADA KEDUA PERANGKAT TERSEBUT. PASANGKAN SATU ISI KONEKTOR KABEL INTERFACE IDE / SATA PADA SLOT KONEKTOR IDE / SATA PADA MAINBOARD DENGAN POSISI YANG BENAR DAN BAIK, JIKA TERBALIK KONEKTOR TIDAK AKAN BISA MASUK DAN TERPASANG. KEMUDIAN PASANGKAN SATU SISI YANG LAINNYA PADA KONEKTOR YANG ADA PADA KEDUA PERANGKAT TERSEBUT. UNTUK INTERFACE IDE KABEL POSISI BAGIAN GARIS BERWARNA MERAH PADA KBEL TERSEBUT AKAN BERTEMU DENGAN SISI MERAH KABEL POWER PSU.
