PROSES PEMBUATAN PROGRAM KOMPUTER TESTING IDENTIFIKASI ANALISA PERMASALAHAN

PROSES PEMBUATAN PROGRAM KOMPUTER TESTING IDENTIFIKASI/ ANALISA PERMASALAHAN DESAIN PROGRAM DEBUGING CODING DOCUMENTING IMPLEMENTASI PERENCANAAN DESKRIPSI PERMASALAHAN

DEFINISI ALGORITMA Urutan langkah-langkah logis penyelesaian masalah yang disusun secara sistematis Suatu metode khusus yang tepat dan terdiri dari serangkaian langkah yang terstruktur dan ditulis secara sistematis untuk menyelesaikan suatu permasalahan PERMASALAHAN ALGORITMA SOLUSI

PENYAJIAN ALGORITMA 1. DESKRIPTIF 2. FLOWCHART 3. PSEUDOCODE

PENYAJIAN ALGORITMA 1. DESKRIPTIF Ø Penyajian algoritma dengan menggunakan bahasa sehari-hari. Ø Disajikan dengan menggunakan point-point yang jelas dan tidak ambigu Ø Contoh 1. inputkan kurs dolar 2. inputkan rupiah yang di tukar 3. hitung dolar yang didapatkan dolar = rupiah. Di. Tukar div kurs. Dolar 4. hitung kembalian = rupiah. Di. Tukar mod kurs. Dolar 5. tampilkan dolar dan kembalian

PENYAJIAN ALGORITMA (Cont’d) 2. FLOWCHART Ø Penyajian algoritma dengan menggunakan simbol dengan arti tertentu. Ø Simbol yang digunakan adalah : SIMBOL KETERANGAN TERMINATOR Terminator digunakan sebagai permulaan dan akhir flowchart. Terminator sebagai awal flowchart , didalamnya bertuliskan START atau MULAI. Sedangkan yang berada di akhir flowchart bertuliskan STOP atau SELESAI. START STOP AWAL AKHIR

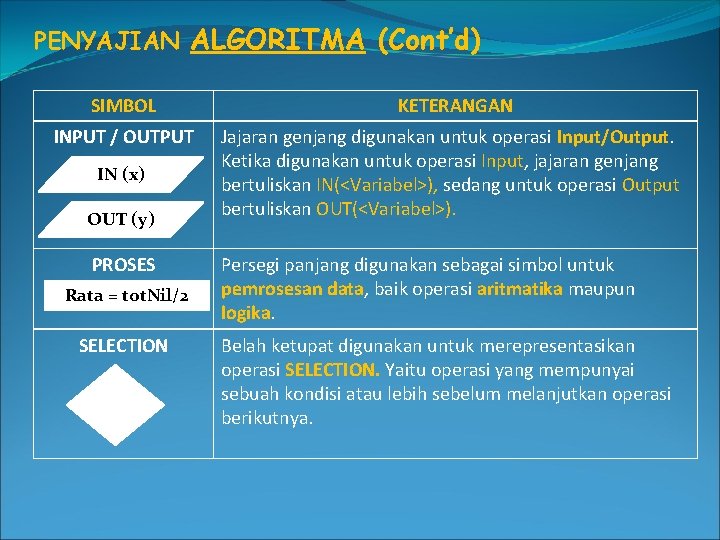

PENYAJIAN ALGORITMA (Cont’d) SIMBOL KETERANGAN INPUT / OUTPUT Jajaran genjang digunakan untuk operasi Input/Output. Ketika digunakan untuk operasi Input, jajaran genjang bertuliskan IN(<Variabel>), sedang untuk operasi Output bertuliskan OUT(<Variabel>). IN (x) OUT (y) PROSES Rata = tot. Nil/2 SELECTION Persegi panjang digunakan sebagai simbol untuk pemrosesan data, baik operasi aritmatika maupun logika. Belah ketupat digunakan untuk merepresentasikan operasi SELECTION. Yaitu operasi yang mempunyai sebuah kondisi atau lebih sebelum melanjutkan operasi berikutnya.

PENYAJIAN ALGORITMA (Cont’d) SIMBOL ON PAGE CONNECTOR KETERANGAN On Page Connector digunakan sebagai penghubung flowchart yang terputus dalam satu halaman A OFF PAGE CONNECTOR A Off Page Connector digunakan sebagai penghubung flowchart yang terputus dan bersambung ke halaman yang lain FLOW CONTROL Flow Control digunakan untuk menunjukkan arah aliran program. SUB PROGRAM Persegi panjang dengan garis ganda pada kedua sisinya digunakan untuk merepresentasikan SUB PROGRAM

PENYAJIAN ALGORITMA (Cont’d) Contoh START IN(kurs. Dolar) IN(rp. Di. Tukar) Dolar = rp. Di. Tukar div kur. Dolar Kembalian = rp. Ditukar mod kurs. Dolar OUT (dolar) OUT (kembalian) STOP

PENYAJIAN ALGORITMA (Cont’d) 3. PSEUDOCODE Ø Penyajian algoritma yang mirip dengan kode-kode bahasa pemrograman tertentu. Ø Struktur Pseudocode ü Judul ü Narasi ü Kamus ü Algoritma

PENYAJIAN ALGORITMA (Cont’d) JUDUL Ø Menjelaskan fungsionalitas atau kegunaan dari program, biasanya diawali dengan kata program Ø Contoh ü Program mencari nilai rata-rata ü Program konversi rupiah ke dolar

PENYAJIAN ALGORITMA (Cont’d) NARASI Ø Berisi input dan output dari program disertai spesifikasi data yang didapatkan dari IDENTIFIKASI dan ANALISIS pada bagian sebelumnya. Ø Ditulis dalam bentuk komentar. Ø Contoh ü // Input : nilai matematika, nilai bhs inggris, nilai bhs // indonesia, bilangan bulat non negatif dengan rentang // antara 0 – 100 // Output : rata-rata, bilangan bulat non negatif dengan // rentang antara 0 – 100

PENYAJIAN ALGORITMA (Cont’d) KAMUS Ø Mupakan deklarasi semua variabel yang akan dgunakan pada program Ø Contoh KAMUS byte nil. Ing float rata-Rata

PENYAJIAN ALGORITMA (Cont’d) ALGORITMA Ø Mupakan tempat menulis kode program dengan struktur yang mirip dengan bahasa pemrograman terstruktur. Ø Contoh ALGORITMA { IN(nil. Mat) IN(nil. Ing) IN(nil. Indo) tot. Nil nil. Mat + nil. Ing + nil. Indo rata tot. Nil / 3 OUT(rata) }
