PROSEDUR TURN ON DAN TURN OFF PADA PERANGKAT

PROSEDUR TURN ON DAN TURN OFF PADA PERANGKAT KOMPUTER MATERI TIK KELAS X SEMESTER 2 LANJUT

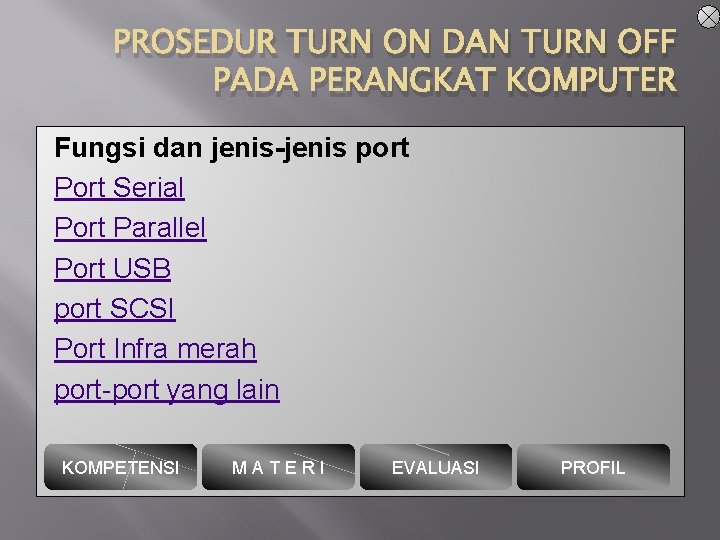

PROSEDUR TURN ON DAN TURN OFF PADA PERANGKAT KOMPUTER Fungsi dan jenis-jenis port Port Serial Port Parallel Port USB port SCSI Port Infra merah port-port yang lain KOMPETENSI M A T E R I EVALUASI PROFIL

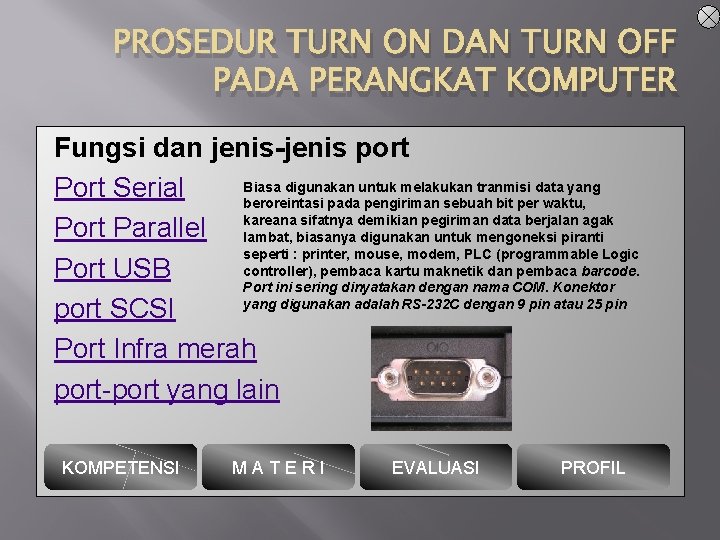

PROSEDUR TURN ON DAN TURN OFF PADA PERANGKAT KOMPUTER Fungsi dan jenis-jenis port Biasa digunakan untuk melakukan tranmisi data yang Port Serial beroreintasi pada pengiriman sebuah bit per waktu, sifatnya demikian pegiriman data berjalan agak Port Parallel kareana lambat, biasanya digunakan untuk mengoneksi piranti seperti : printer, mouse, modem, PLC (programmable Logic controller), pembaca kartu maknetik dan pembaca barcode. Port USB Port ini sering dinyatakan dengan nama COM. Konektor yang digunakan adalah RS-232 C dengan 9 pin atau 25 pin port SCSI Port Infra merah port-port yang lain KOMPETENSI M A T E R I EVALUASI PROFIL

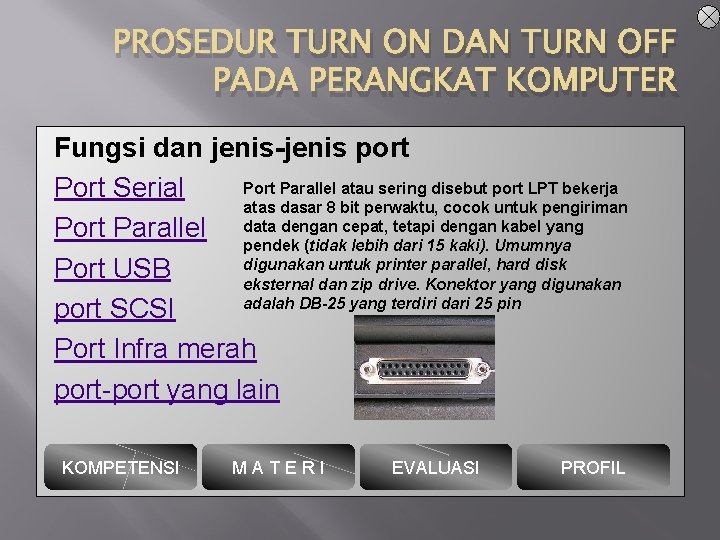

PROSEDUR TURN ON DAN TURN OFF PADA PERANGKAT KOMPUTER Fungsi dan jenis-jenis port Parallel atau sering disebut port LPT bekerja Port Serial atas dasar 8 bit perwaktu, cocok untuk pengiriman dengan cepat, tetapi dengan kabel yang Port Parallel data pendek (tidak lebih dari 15 kaki). Umumnya digunakan untuk printer parallel, hard disk Port USB eksternal dan zip drive. Konektor yang digunakan adalah DB-25 yang terdiri dari 25 pin port SCSI Port Infra merah port-port yang lain KOMPETENSI M A T E R I EVALUASI PROFIL

PROSEDUR TURN ON DAN TURN OFF PADA PERANGKAT KOMPUTER Fungsi dan jenis-jenis port Port USB merupakan port yang akhir-akhir ini Port Serial sangat populer digunakan, yang dapat digunakan menghubungkan berbagai piranti seperti Port Parallel untuk camera digital, printer, scanner, zip drive dan sebagainya, port ini mempunyai kecepatan tinggi Port USB bila dibandingkan dengan port serial maupun port paralel port SCSI Port Infra merah port-port yang lain KOMPETENSI M A T E R I EVALUASI PROFIL

PROSEDUR TURN ON DAN TURN OFF PADA PERANGKAT KOMPUTER Fungsi dan jenis-jenis port Port SCSI adalah Small Compter System Interface yang Port Serial merupakan jenis port yang memungkinkan koneksi antar piranti dalam bentuk sambung menyambung. Port Parallel mempunyai kecepatan tinggi, dengan kecepatan tranfernya 32 bit per waktu, biasa digunakan untuk menghubungkan hard drive, scanner, printer dan tape drive, konektor yang Port USB digunakan adalah DB-25 dan 50 pin Centronics SCSI. port SCSI Port Infra merah port-port yang lain KOMPETENSI M A T E R I EVALUASI PROFIL

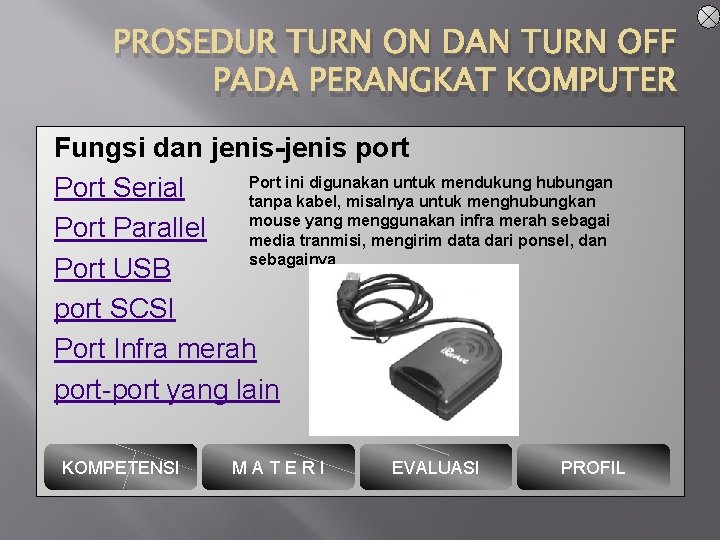

PROSEDUR TURN ON DAN TURN OFF PADA PERANGKAT KOMPUTER Fungsi dan jenis-jenis port Port ini digunakan untuk mendukung hubungan Port Serial tanpa kabel, misalnya untuk menghubungkan yang menggunakan infra merah sebagai Port Parallel mouse media tranmisi, mengirim data dari ponsel, dan sebagainya Port USB port SCSI Port Infra merah port-port yang lain KOMPETENSI M A T E R I EVALUASI PROFIL

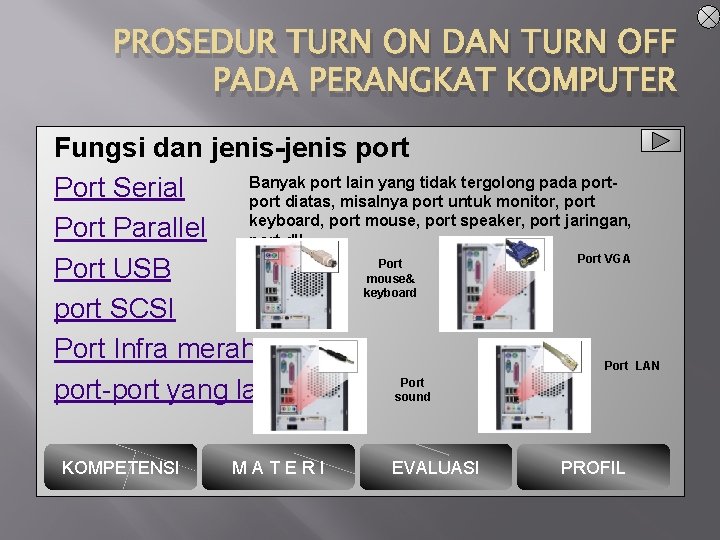

PROSEDUR TURN ON DAN TURN OFF PADA PERANGKAT KOMPUTER Fungsi dan jenis-jenis port Banyak port lain yang tidak tergolong pada port. Port Serial port diatas, misalnya port untuk monitor, port mouse, port speaker, port jaringan, Port Parallel keyboard, port dll Port VGA Port USB mouse& keyboard port SCSI Port Infra merah Port LAN Port port-port yang lain sound KOMPETENSI M A T E R I EVALUASI PROFIL

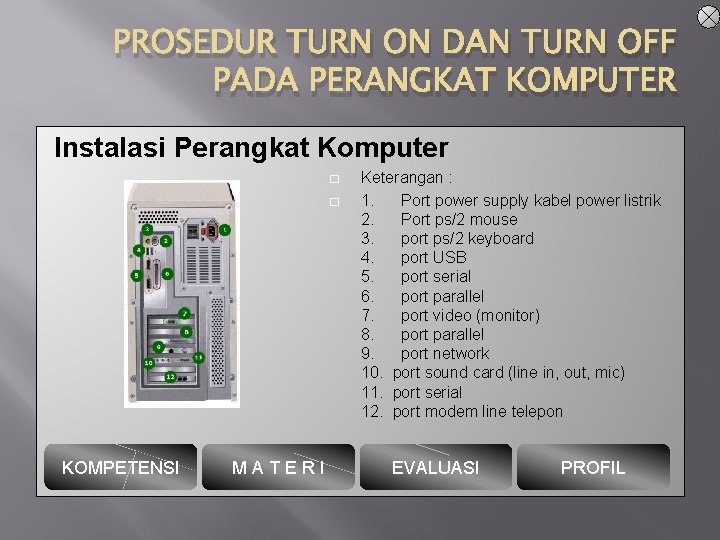

PROSEDUR TURN ON DAN TURN OFF PADA PERANGKAT KOMPUTER Instalasi Perangkat Komputer � � KOMPETENSI M A T E R I Keterangan : 1. Port power supply kabel power listrik 2. Port ps/2 mouse 3. port ps/2 keyboard 4. port USB 5. port serial 6. port parallel 7. port video (monitor) 8. port parallel 9. port network 10. port sound card (line in, out, mic) 11. port serial 12. port modem line telepon EVALUASI PROFIL

PROSEDUR TURN ON DAN TURN OFF PADA PERANGKAT KOMPUTER Prosedur melakukan turn on Prosedur menghidupkan komputer adalah sebagai berikut: 1. Pastikan kabel 2 sudah terpasang dengan baik dan benar pada komputer anda 2. Pasangkan kabel ke stop kontak 3. Tekan tombol ON pada penstabil tegangan, CPU, dan monitor 4. Tunggulah beberapa saat hingga komputer melakukan proses Booting, yaitu suatu proses ketika komputer mendeteksi hard disk, floppy disk, drive, CD-ROM, dan CPU(Memory, Clock, RAM, dsb) 5. Setelah itu muncul kotak dialog untuk mengisi username dan password. Apabila anda menggunakan sistem Windows 98, Windows NT atau Windows XP dan tidak akan menggunakan sistem jaringan, Klik cancel pada kotak dialog password. Proses ini dalam jaringan dikenal sebagai proses otorisasi. 6. Setelah proses otorisasi muncul dekstop. Pada tahap inilah komputer siap digunakan dan anda dapat menggunakan aplikasi sesuai kebutuhan. KOMPETENSI M A T E R I EVALUASI PROFIL

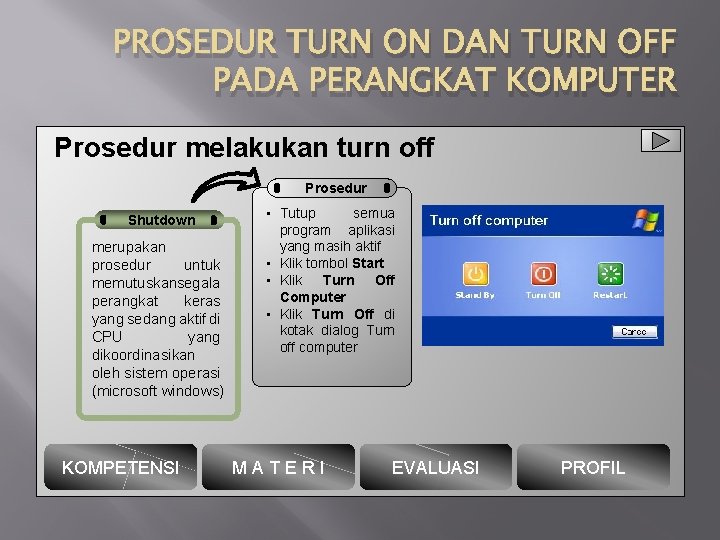

PROSEDUR TURN ON DAN TURN OFF PADA PERANGKAT KOMPUTER Prosedur melakukan turn off Prosedur Shutdown merupakan prosedur untuk memutuskan segala perangkat keras yang sedang aktif di CPU yang dikoordinasikan oleh sistem operasi (microsoft windows) KOMPETENSI • Tutup semua program aplikasi yang masih aktif • Klik tombol Start • Klik Turn Off Computer • Klik Turn Off di kotak dialog Turn off computer M A T E R I EVALUASI PROFIL

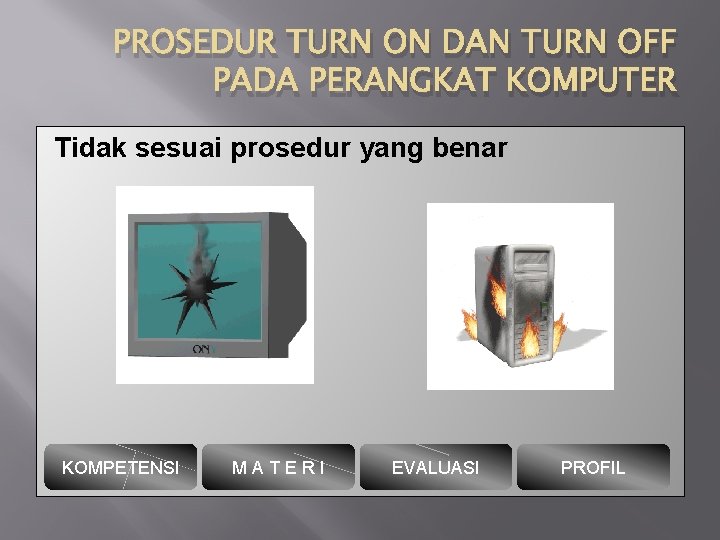

PROSEDUR TURN ON DAN TURN OFF PADA PERANGKAT KOMPUTER Tidak sesuai prosedur yang benar KOMPETENSI M A T E R I EVALUASI PROFIL
