PROSEDUR PENETAPAN CONTROL VALVE (PLUNGER VALVE, PRESSURE SUSTAINING VALVE, PRESSURE REDUCTION VALVE, DUO JET ANTI SURGE VALVE, HOLLOW JET VALVE, GLOBE VALVE)
PENGANTAR �Pada dasarnya control valve berfungsi untuk mengendalikan aliran dan tekanan pada pipa �Bisa juga berfungsi sebagai on/off atau buka tutup aliran �Diperlukan data yang lengkap untuk penetapan jenis control valve yang akan digunakan
FUNGSI CONTROL VALVE MENURUT JENIS VALVE �Plunger valve berfungsi untuk mengendalikan aliran (throttling) pada jaringan pipa atau outlet bendungan �Pressure Sustaining Valve (PSV) berfungsi untuk mengendalikan tekanan upstream �Pressure Reducing Valve (PSV) berfungsi untuk mengendalikan tekanan downstream

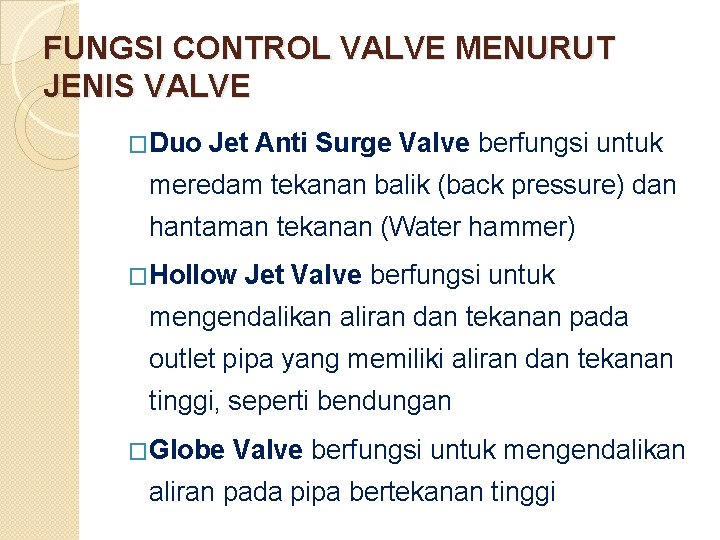

FUNGSI CONTROL VALVE MENURUT JENIS VALVE �Duo Jet Anti Surge Valve berfungsi untuk meredam tekanan balik (back pressure) dan hantaman tekanan (Water hammer) �Hollow Jet Valve berfungsi untuk mengendalikan aliran dan tekanan pada outlet pipa yang memiliki aliran dan tekanan tinggi, seperti bendungan �Globe Valve berfungsi untuk mengendalikan aliran pada pipa bertekanan tinggi
DATA YANG DIPERLUKAN UNTUK PENETAPAN SPESIFIKASI �Fungsi yang dibutuhkan (control tekanan, aliran, anti water hammer, discharge valve) �Jenis pipa (PVC, HDPE, GIP, Steel pipe, dll. ) �Panjang pipa (Jaringan distribusi, pipa reservoir, discharge bendungan) �Bentuk pipa (elbow, reducer, conduit, pipa pesat, dll. )
DATA YANG DIPERLUKAN UNTUK PENETAPAN SPESIFIKASI �Tekanan maksimum �Tekanan minimum �Aliran maksimum �Aliran minimum �Velocity
KARAKTERISTIK CONTROL VALVE �Memiliki spesifikasi khusus untuk tekanan dan aliran tertentu �Memiliki fungsi yang khusus pada kondisi tekanan dan aliran yang diinginkan dan kondisi data yang diperoleh �Tidak compatible untuk dipindahkan dari satu tempat ke tempat yang lain dengan kondisi teknis berbeda �Fungsi dan kegunaan sangat tergantung pada kondisi aliran dan
