PROPRIEDADE DA LUZ

PROPRIEDADE DA LUZ

ANO LUZ: É a distância que a luz percorre durante 1 ano viajando a

ANO LUZ: É a distância que a luz percorre durante 1 ano viajando a 300. 000 km/s 1 ANO-LUZ = 9, 5. 1012 km

DEFINIÇÃO DE LUZ ONDA PROPAGAÇÃO PARTÍCULA EFEITO FOTOÉLETRICO

DEFINIÇÃO DE LUZ ONDA PROPAGAÇÃO PARTÍCULA EFEITO FOTOÉLETRICO

Composição da Luz A luz branca ou também chamada de policromática Branca é composta

Composição da Luz A luz branca ou também chamada de policromática Branca é composta pelas cores : Vermelho, Laranja, Amarelo, Verde, Azul, Anil e Violeta

OBSERVAÇÕES IMPORTANTES 1. O Sol, apesar de ser uma fonte de luz divergente, por

OBSERVAÇÕES IMPORTANTES 1. O Sol, apesar de ser uma fonte de luz divergente, por estar muito distante da Terra seus raios de luz chegam até aqui paralelamente 2. A luz do Sol é branca, que é a composição das seguintes cores, disco de NEWTON

FONTE PRIMÁRIA POSSUI LUZ PROPRIA

FONTE PRIMÁRIA POSSUI LUZ PROPRIA

FONTES SECUNDÁRIAS NÃO POSSUI LUZ PRÓPRIA

FONTES SECUNDÁRIAS NÃO POSSUI LUZ PRÓPRIA

RAIO DE LUZ

RAIO DE LUZ

FEIXE DE LUZ Divergente Convergente Paralelo

FEIXE DE LUZ Divergente Convergente Paralelo

Meios de Propagação da Luz Os meios podem ser : Transparente Translúcido Opaco

Meios de Propagação da Luz Os meios podem ser : Transparente Translúcido Opaco

Transparente Permite a propagação da luz sem distorcer a imagem do objeto como mostra

Transparente Permite a propagação da luz sem distorcer a imagem do objeto como mostra a figura abaixo.

Translúcido Permite a propagação da luz mas distorcendo a imagem do objeto como mostra

Translúcido Permite a propagação da luz mas distorcendo a imagem do objeto como mostra a figura abaixo.

Opaco Não permite a propagação da luz através dele refletindo e absorvendo a luz

Opaco Não permite a propagação da luz através dele refletindo e absorvendo a luz incidente.

Ilusão de óptica ! Não é o que lhe parece O que você vê

Ilusão de óptica ! Não é o que lhe parece O que você vê nem sempre é o que você pensa que é. Aprendemos a perceber ou entender o que estamos olhando. E ficamos acostumados a como as coisas devem ser. Algumas vezes, porém, nosso cérebro capta pistas falsas. Outras vezes nossos cérebros preenchem os pedaços que faltam. Nossos cérebros provocam ilusões de óptica em ambos os modos. A ilusão de óptica que você mais vê é a televisão. As imagens da TV não estão em movimento. A televisão é, na verdade, um conjunto de imagens estáticas que aparentam movimento quando mostradas muito rapidamente.

LARANJA ROSA CINZA VERDE BRANCO AZUL MARROM PRETO VERMELHO AZUL PRETO ROSA AMARELO CINZA

LARANJA ROSA CINZA VERDE BRANCO AZUL MARROM PRETO VERMELHO AZUL PRETO ROSA AMARELO CINZA LARANJA PRETO VERDE MARROM BRANCO

O nosso cérebro De aorcdo com uma pqsieusa de uma uinrvesriddae ignlsea, não ipomtra

O nosso cérebro De aorcdo com uma pqsieusa de uma uinrvesriddae ignlsea, não ipomtra em qaul odrem as lrteas de uma plravaa etãso, a úncia csioa iprotmatne é que a piremria e útmlia lrteas etejasm no lgaur crteo. O rseto pdoe ser uma bçguana ttaol, que vcoê anida pdoe ler sem pobrlmea. Itso é poqrue nós não lmeos cdaa lrtea isladoa, mas a plravaa cmoo um tdoo. Sohw de bloa.

De volta a realidade ECLIPSE Os eclipses ocorrem devido ao princípio da propagação retilínea

De volta a realidade ECLIPSE Os eclipses ocorrem devido ao princípio da propagação retilínea da luz e podem ser : Solar Lunar

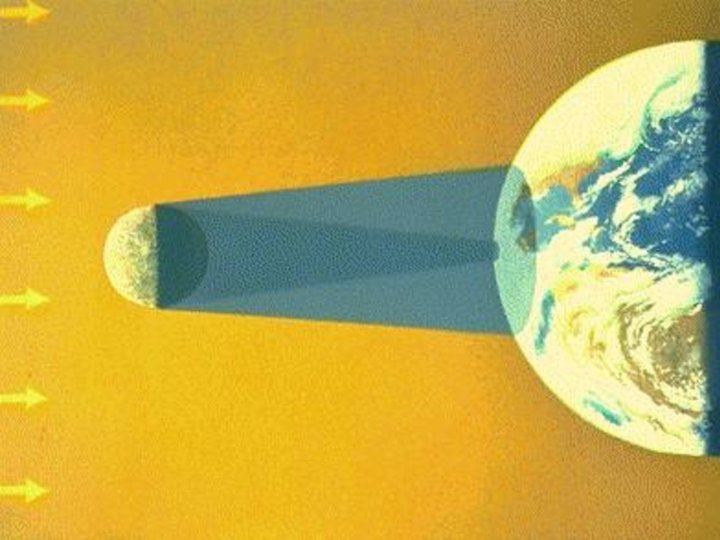

ECLIPSE SOLAR A lua se encontra disposta entre o sol e a terra. Fase

ECLIPSE SOLAR A lua se encontra disposta entre o sol e a terra. Fase da lua : LUA NOVA

ECLIPSE LUNAR A lua se encontra atrás do cone de sombra da terra. Fase

ECLIPSE LUNAR A lua se encontra atrás do cone de sombra da terra. Fase da lua: LUA CHEIA

Fases de um eclipse lunar

Fases de um eclipse lunar

RESPONDA Se durante um mês temos uma lua cheia e uma lua nova então

RESPONDA Se durante um mês temos uma lua cheia e uma lua nova então por que não ocorre eclipse todo mês ?

Porque o plano de translação da órbita da terra não é o mesmo plano

Porque o plano de translação da órbita da terra não é o mesmo plano de translação da órbita da lua, existe uma inclinação de aproximadamente 5, 2° entre eles.

Entenda mais. . . Linha dos Nodos

Entenda mais. . . Linha dos Nodos

Entenda mais ainda. . . Planos de Translação

Entenda mais ainda. . . Planos de Translação

Em mais detalhes. . .

Em mais detalhes. . .

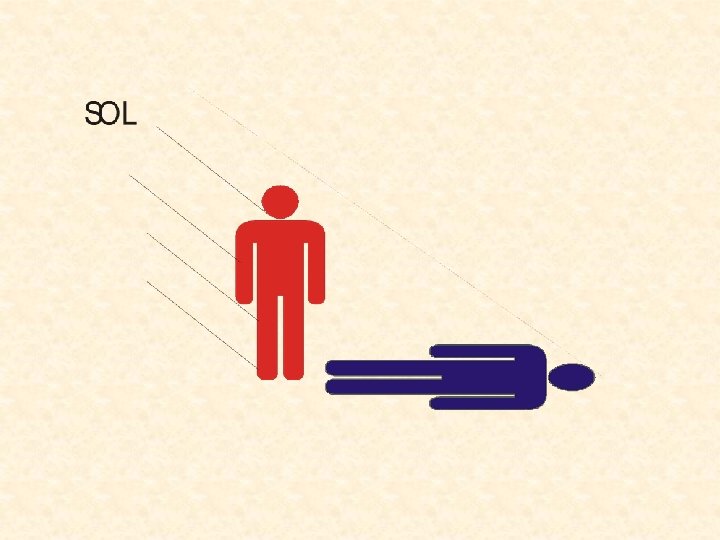

1º-Propagação retilínea da luz Em um meio transparente e homogêneo a luz se propaga

1º-Propagação retilínea da luz Em um meio transparente e homogêneo a luz se propaga em linha reta.

MEDINDO A ALTURA DE UM PRÉDIO H h x y

MEDINDO A ALTURA DE UM PRÉDIO H h x y

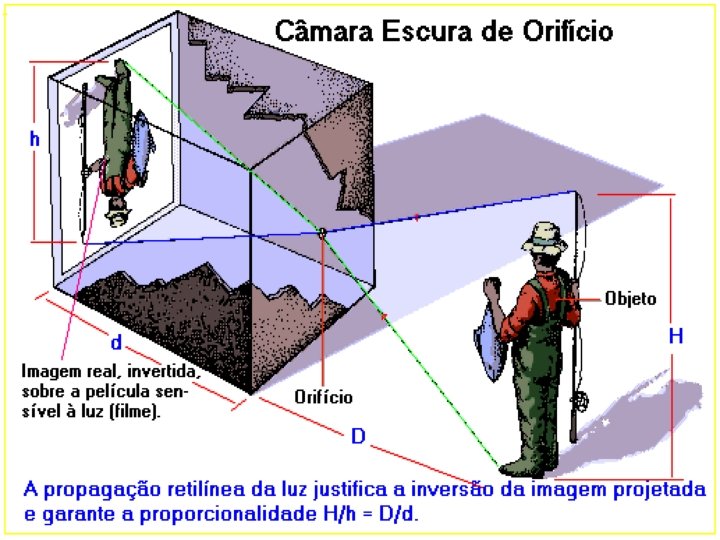

C MARA ESCURA O di d. O I

C MARA ESCURA O di d. O I

Da figura temos uma semelhança ent os triângulos de onde é válida a relaç

Da figura temos uma semelhança ent os triângulos de onde é válida a relaç ONDE: D H = h d D = Distância do objeto d = Distância da imagem H =Altura do objeto h =Altura da imagem

REVERSIBILIDADE Quando a luz se desloca entre dois pontos, o caminho percorrido é o

REVERSIBILIDADE Quando a luz se desloca entre dois pontos, o caminho percorrido é o mesmo, independente do sentido

3º- Independência da luz. Quando dois(ou mais) raios luminosos se cruzam, cada um se

3º- Independência da luz. Quando dois(ou mais) raios luminosos se cruzam, cada um se movimenta independente do outro.

Ponto Objeto: é um ponto formado por raios de luz que incidem no sistema

Ponto Objeto: é um ponto formado por raios de luz que incidem no sistema óptico. PONTO OBJETO REAL PONTO OBJETO VIRTUAL PONTO OBJETO IMPROPRIO

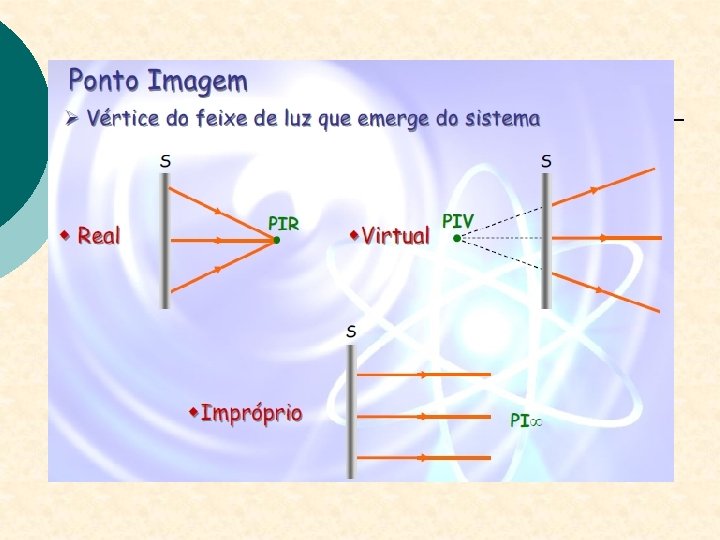

Ponto Imagem: Formado por raios de luz que emergem do sistema óptico. PONTO IMAGEM

Ponto Imagem: Formado por raios de luz que emergem do sistema óptico. PONTO IMAGEM REAL PONTO IMAGEM VIRTUAL PONTO IMAGEM IMPRÓPRIA

Reflexão da luz

Reflexão da luz

TIPOS DE REFLEXÃO Regular Difusa

TIPOS DE REFLEXÃO Regular Difusa

LEIS DA REFLEXÃO normal RI i r RR

LEIS DA REFLEXÃO normal RI i r RR

1ª LEI : O RAIO INCIDENTE, RAIO REFLETIDO E NORMAL SÃO COPLANARES. 2ª LEI:

1ª LEI : O RAIO INCIDENTE, RAIO REFLETIDO E NORMAL SÃO COPLANARES. 2ª LEI: Para qualquer tipo de reflexão: i=r

Para formar imagem de um ponto objeto por reflexão, é necessário o cruzando de

Para formar imagem de um ponto objeto por reflexão, é necessário o cruzando de dois (ou mais) raios refletidos do objeto

Formação de Imagens em espelhos planos

Formação de Imagens em espelhos planos

O quadro de Manet Un bar aux Folies-Bergère, 1881 -1882, 96 x 130 cm,

O quadro de Manet Un bar aux Folies-Bergère, 1881 -1882, 96 x 130 cm, London, Courtauld Institute

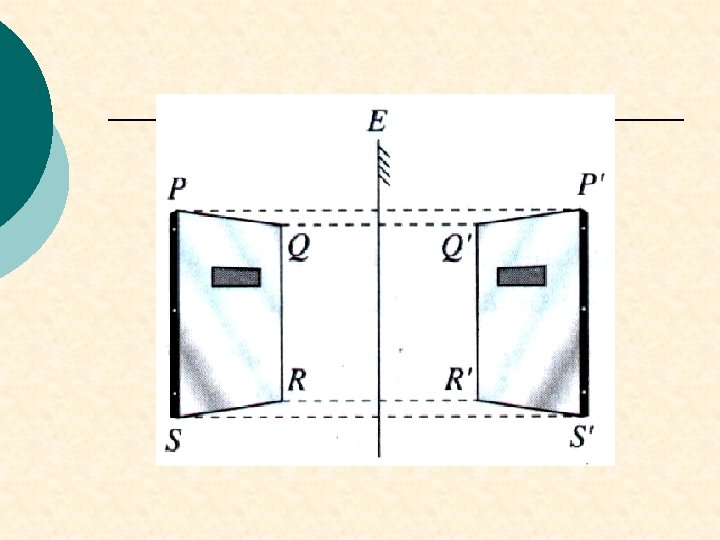

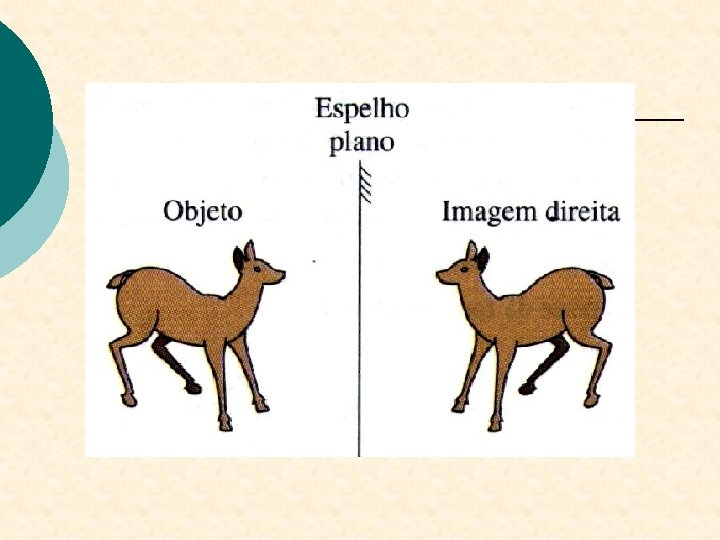

IMAGEM DE UM OBJETO EXTENSO Essa imagem é virtual, direta, do mesmo tamanho e

IMAGEM DE UM OBJETO EXTENSO Essa imagem é virtual, direta, do mesmo tamanho e simétrica

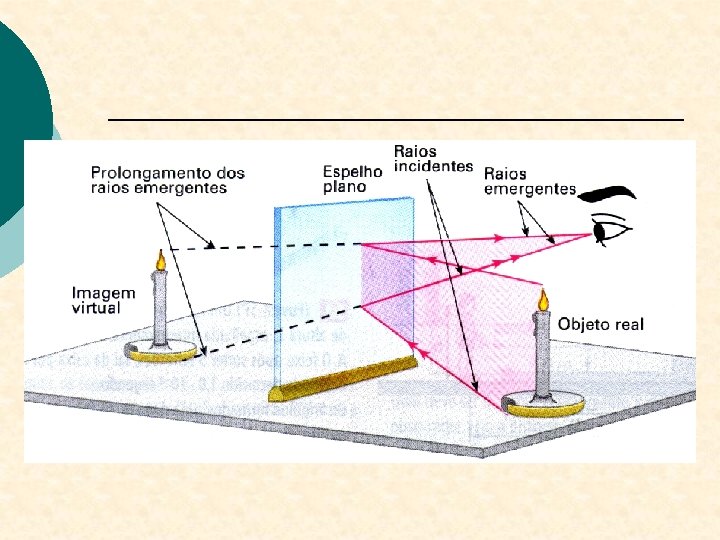

objeto Espelho imagem Para que um observador consiga ver uma imagem refletida pelo espelho

objeto Espelho imagem Para que um observador consiga ver uma imagem refletida pelo espelho é preciso que raios provenientes do objeto sejam refletidos pelo espelho e alcancem seu olho. Isso pode acontecer para diferentes posições do observador

Localização da imagem Norm objeto al A B i r Espelho A imagem de

Localização da imagem Norm objeto al A B i r Espelho A imagem de um ponto B pode ser localizada traçando-se vários raios partindo desse ponto em direção ao espelho. Para determinar a direção de cada raio refletido, aplica-se a lei de reflexão; i= r

Localização da imagem Norm al objeto A B Espelho B’ imagem Traçam-se, então, vários

Localização da imagem Norm al objeto A B Espelho B’ imagem Traçam-se, então, vários raios partindo do ponto B, atingindo o espelho, com diferentes ângulos de incidência. Os raios refletidos pelo espelho alcançam o olho do observador, como se tivessem partido de um ponto B’, atrás do espelho.

Localização da imagem Norm al objeto A B Espelho A’ imagem Isso pode ser

Localização da imagem Norm al objeto A B Espelho A’ imagem Isso pode ser feito para diferentes pontos do objeto. Por exemplo para o ponto A.

Localização da imagem objeto A B Espelho A’ B’ imagem Essa imagem é virtual,

Localização da imagem objeto A B Espelho A’ B’ imagem Essa imagem é virtual, pois embora os raios pareçam vir dos pontos A’ e B’, não existem raios de luz passando por esses pontos.

Localização da imagem Dois raios são traçados a partir do ponto P no objeto

Localização da imagem Dois raios são traçados a partir do ponto P no objeto em direção ao espelho ; o raio 1, normal ao espelho e o raio 2, com ângulo de incidência igual a i. d 1 P h d’ i r P’ C 2 B r h’

Localização da imagem Dois raios são traçados a partir do ponto P no objeto

Localização da imagem Dois raios são traçados a partir do ponto P no objeto em direção ao espelho ; o raio 1, normal ao espelho e o raio 2, com ângulo de incidência igual a i. d 1 P h d’ i r P’ C 2 B Como i= r, os triângulos PCB e P’CB são semelhantes. r h’ d’=d h’=h

Orientação da imagem objeto

Orientação da imagem objeto

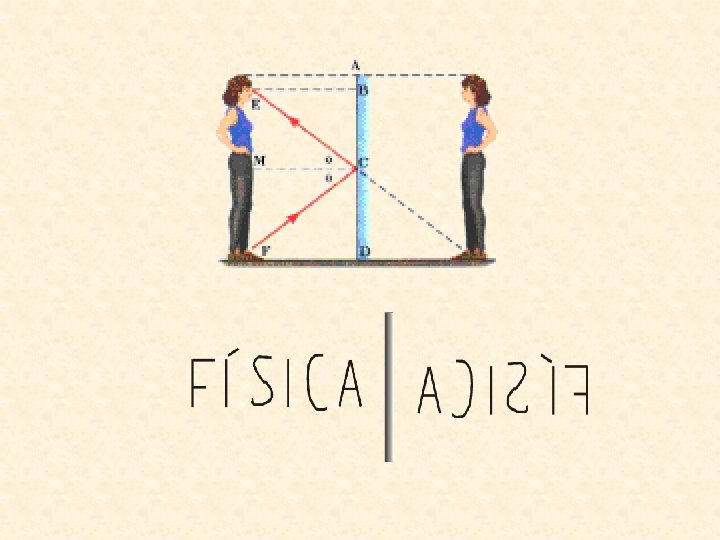

A que altura do chão deve estar o espelho para que Maria possa se

A que altura do chão deve estar o espelho para que Maria possa se ver inteira no espelho? H D h

A que altura do chão deve estar o espelho para que Maria possa se

A que altura do chão deve estar o espelho para que Maria possa se ver inteira no espelho? r H i D h D

A que altura do chão deve estar o espelho para que Maria possa se

A que altura do chão deve estar o espelho para que Maria possa se ver inteira no espelho? r H i D h D

CARACTERÍSTICAS DA IMAGEM -VIRTUAL-DIREITA - DOE = DEI - DIMENSÕES DA IMAGEM = OBJETO

CARACTERÍSTICAS DA IMAGEM -VIRTUAL-DIREITA - DOE = DEI - DIMENSÕES DA IMAGEM = OBJETO -REVERSA (DIREITO/ESQUERDO)

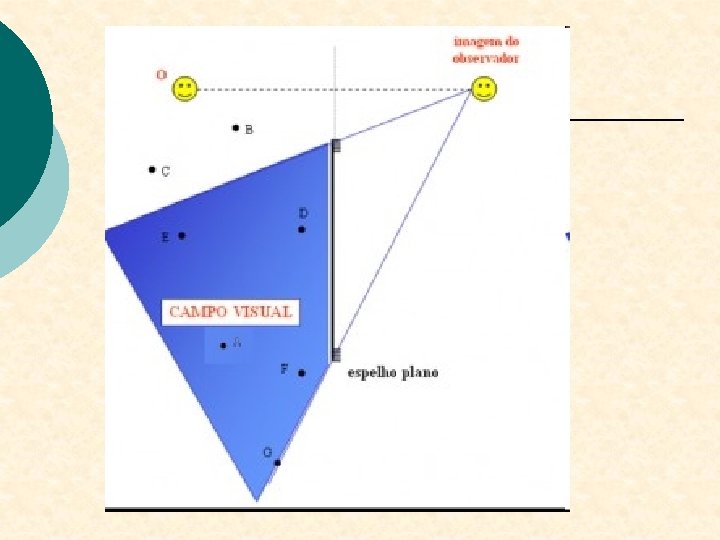

Campo Visual objeto Espelho João Maria não pode ver a imagem da lâmpada! Para

Campo Visual objeto Espelho João Maria não pode ver a imagem da lâmpada! Para que isso fosse possível, o espelho deveria ser mais longo. imagem

Campo visual D D/2 2 D 2 D João, aproximando-se Maria do espelho A

Campo visual D D/2 2 D 2 D João, aproximando-se Maria do espelho A partir de que distância do espelho, João começa a ver a imagem de Maria?

Campo visual D/ 2 D/2 2 D 450 450 João 2 D Maria

Campo visual D/ 2 D/2 2 D 450 450 João 2 D Maria

Campo visual 2 D 2 D A imagem de Maria só é visível para

Campo visual 2 D 2 D A imagem de Maria só é visível para um observador que estiver nessa área. Maria

Campo visual D D/2 2 D 2 D João, aproximando-se Maria do espelho A

Campo visual D D/2 2 D 2 D João, aproximando-se Maria do espelho A partir de que distância do espelho, João começa a ver a imagem de Maria?

Campo visual D/ 2 D/2 2 D 450 450 João 2 D Maria

Campo visual D/ 2 D/2 2 D 450 450 João 2 D Maria

Campo visual 2 D 2 D A imagem de Maria só é visível para

Campo visual 2 D 2 D A imagem de Maria só é visível para um observador que estiver nessa área. Maria

Quantas imagens do ponto P podem ser vistas pelo observador em A? A P

Quantas imagens do ponto P podem ser vistas pelo observador em A? A P

Quantas imagens do ponto P podem ser vistas pelo observador em A? Espelho 1

Quantas imagens do ponto P podem ser vistas pelo observador em A? Espelho 1 A P’ 1 b a P a b Espelho 2 b P’ 3 b P’ 2 O observador A vê duas imagens; P’ 1 e P’ 2, que são as imagens de P nos espelhos 1 e 2, respectivamente. Há ainda uma terceira imagem; P’ 3 é a imagem de P’ 1 pelo espelho 2

ASSOCIAÇÃO DE ESPELHOS Números de imagens

ASSOCIAÇÃO DE ESPELHOS Números de imagens

Na figura o ângulo entre os dois espelhos é 90° e pela equação vista

Na figura o ângulo entre os dois espelhos é 90° e pela equação vista anteriormente se formam três imagens. Veja na figura três imagens.

Qual será o ângulo entre os dois espelhos

Qual será o ângulo entre os dois espelhos

PERISCÓPIO

PERISCÓPIO

TRANSLAÇÃO DE EP Se o objeto se afastar (ou aproximar uma distância x, sua

TRANSLAÇÃO DE EP Se o objeto se afastar (ou aproximar uma distância x, sua imagem se aproxima (ou se afasta) a mesma distância x.

 • ROTAÇÃO DE UM ESPELHO PLANO Quando um espelho plano gira de um

• ROTAÇÃO DE UM ESPELHO PLANO Quando um espelho plano gira de um ângulo α , qualquer raio incidindo sobre o mesmo sofre uma rotação de um ângulo β = 2 α

RESUMO

RESUMO
