Slides: 29

Download presentation

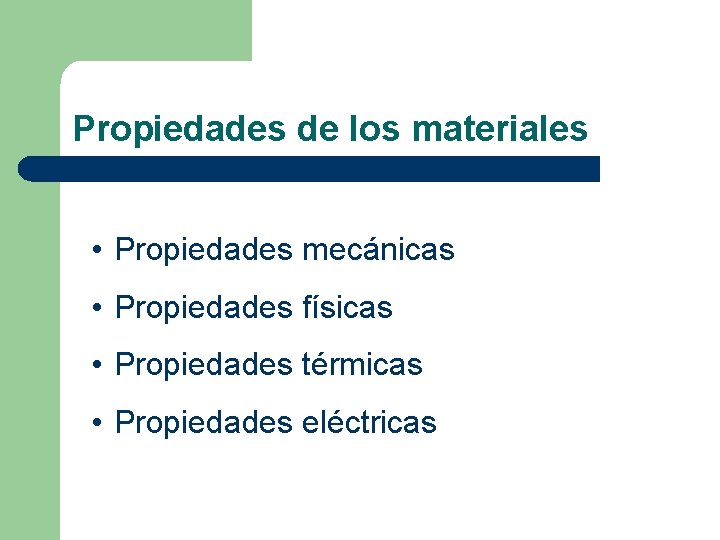

Propiedades de los materiales • Propiedades mecánicas • Propiedades físicas • Propiedades térmicas • Propiedades eléctricas

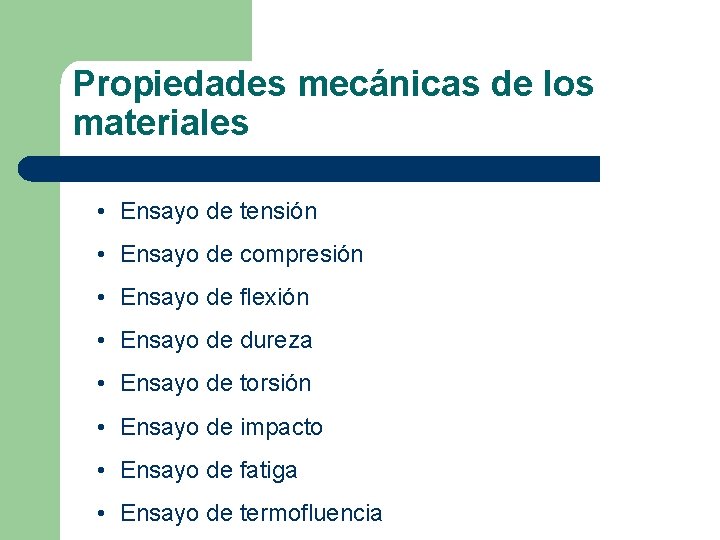

Propiedades mecánicas de los materiales • Ensayo de tensión • Ensayo de compresión • Ensayo de flexión • Ensayo de dureza • Ensayo de torsión • Ensayo de impacto • Ensayo de fatiga • Ensayo de termofluencia

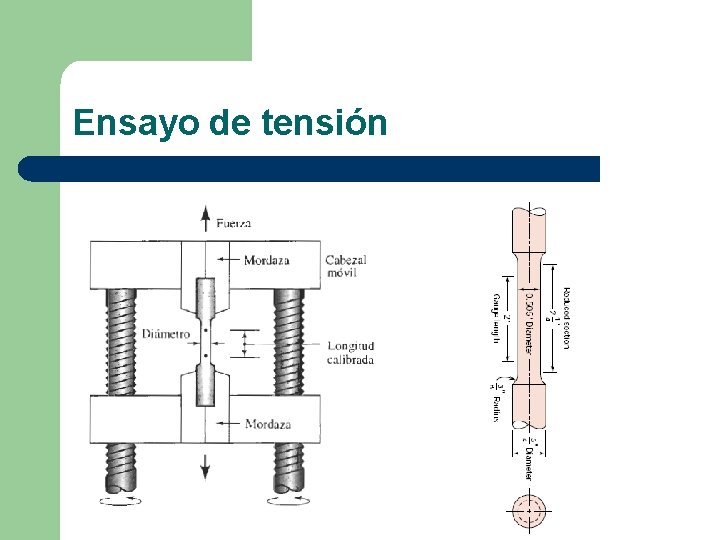

Ensayo de tensión

Diagramas del ensayo de tensión

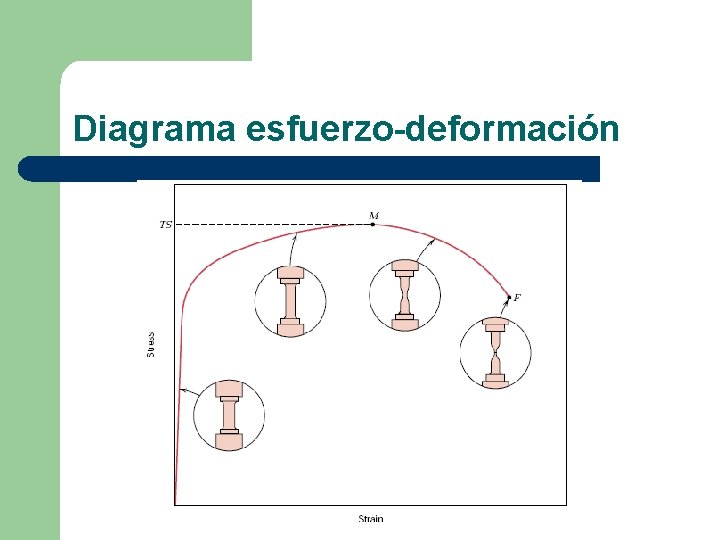

Diagrama esfuerzo-deformación

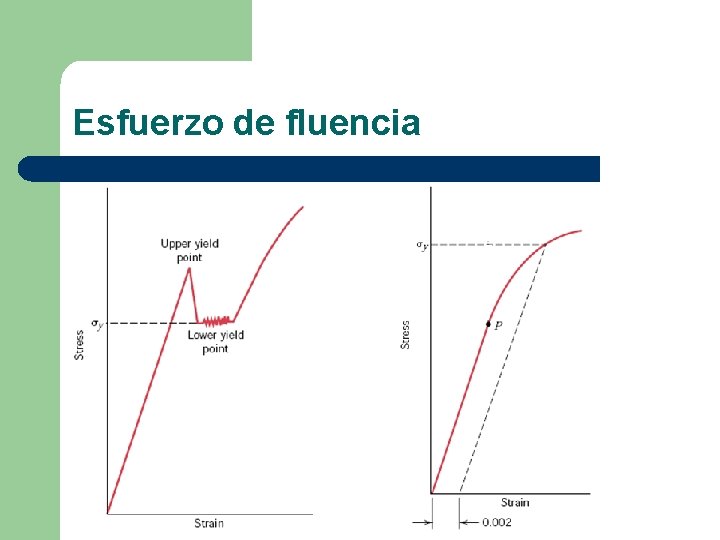

Esfuerzo de fluencia

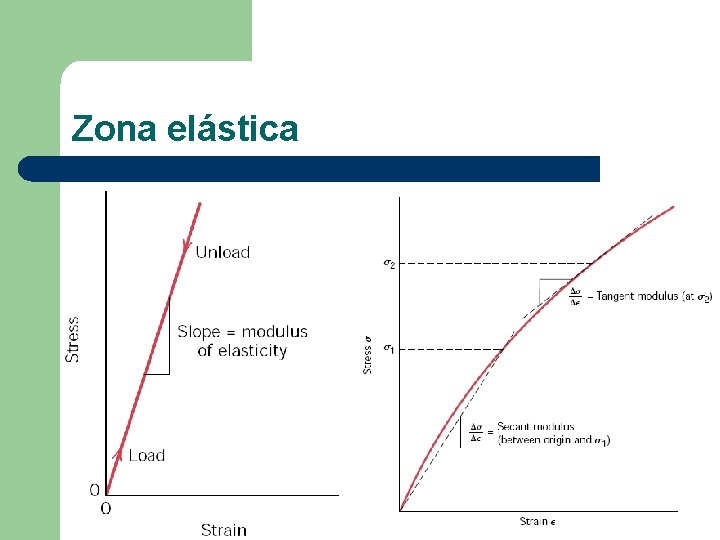

Zona elástica

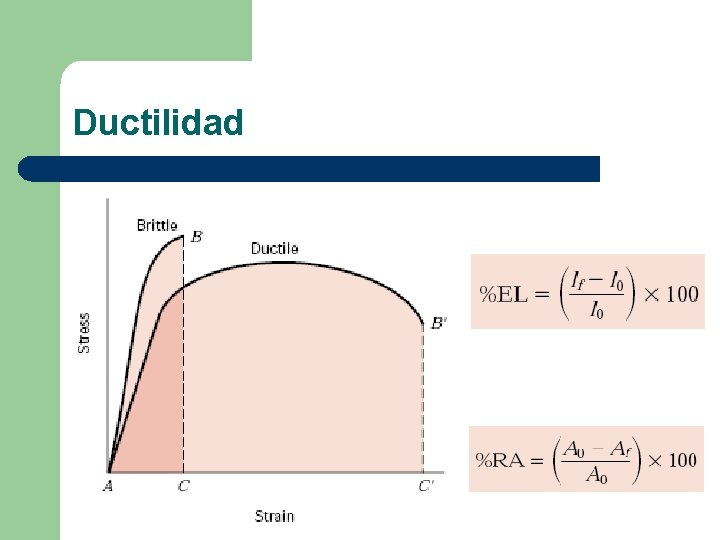

Ductilidad

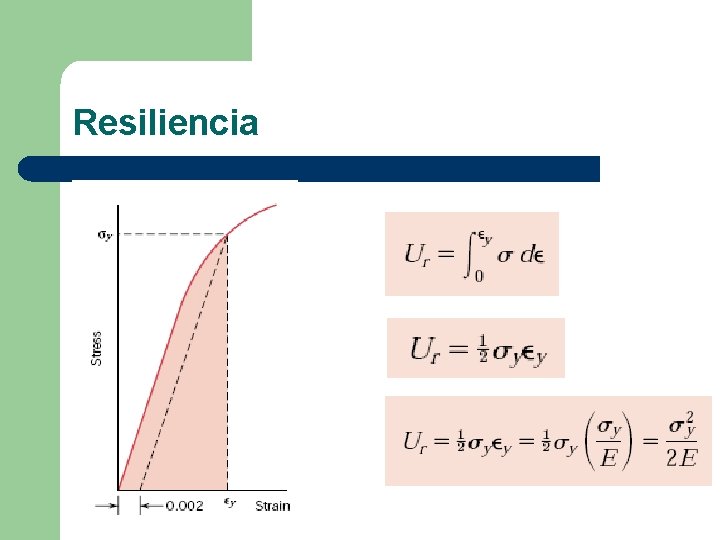

Resiliencia

Tenacidad

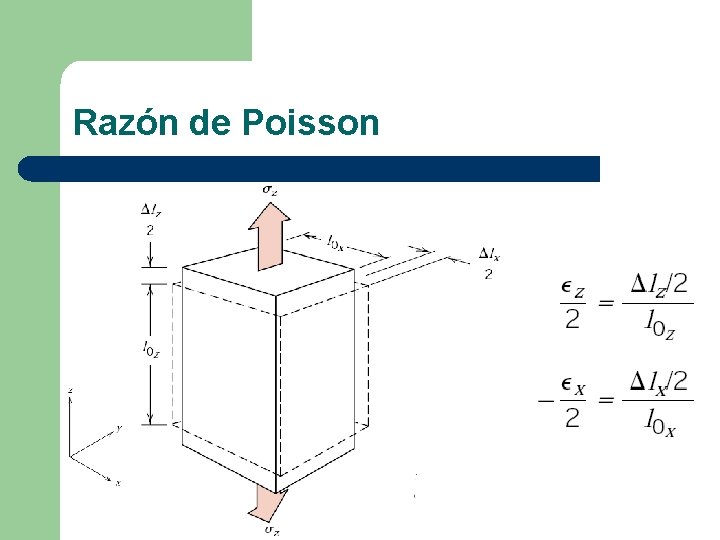

Razón de Poisson

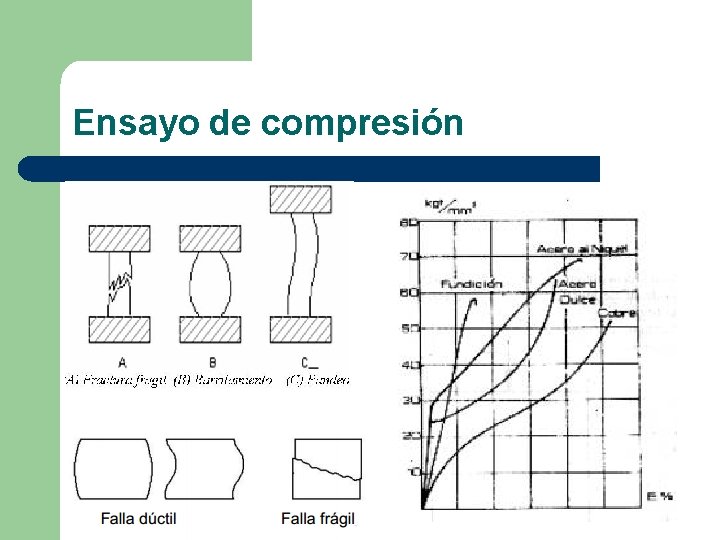

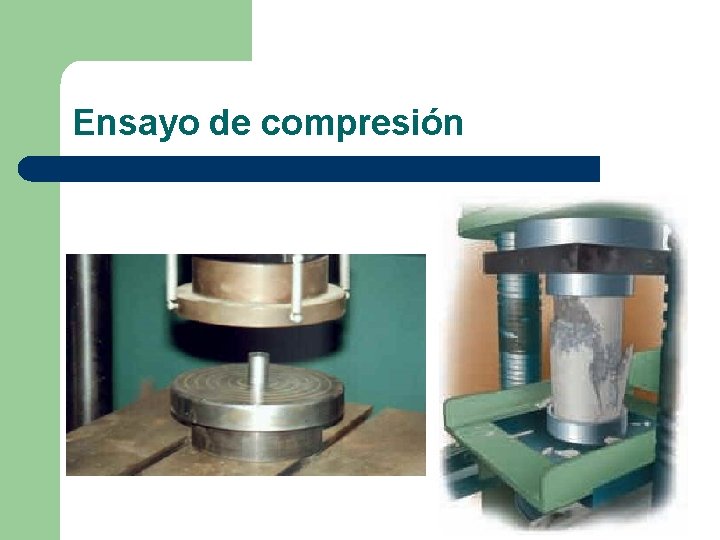

Ensayo de compresión

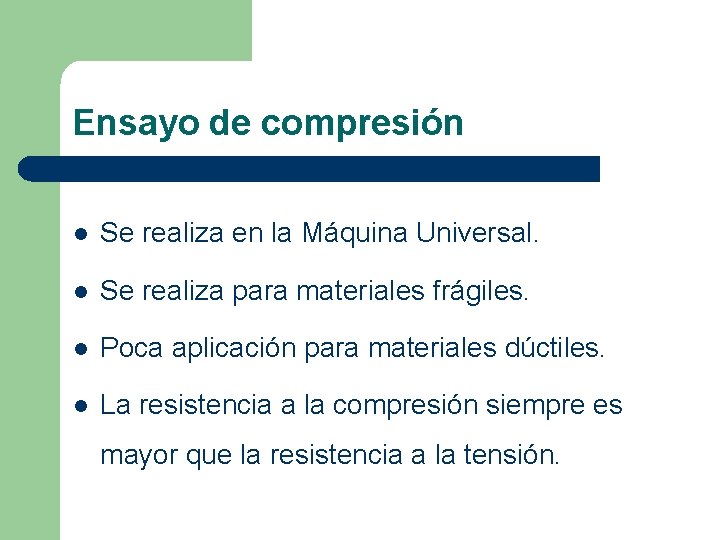

Ensayo de compresión l Se realiza en la Máquina Universal. l Se realiza para materiales frágiles. l Poca aplicación para materiales dúctiles. l La resistencia a la compresión siempre es mayor que la resistencia a la tensión.

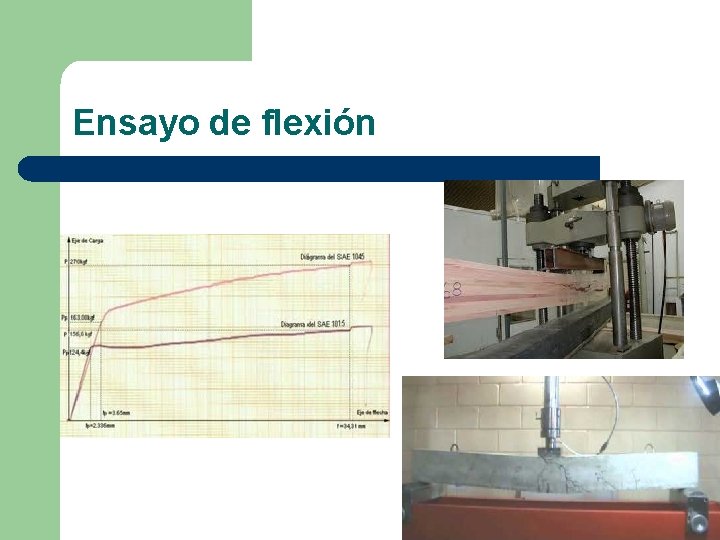

Ensayo de flexión

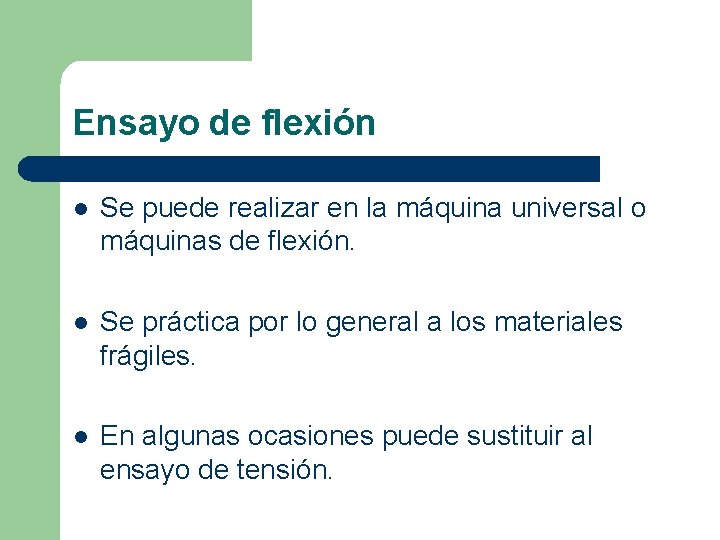

Ensayo de flexión l Se puede realizar en la máquina universal o máquinas de flexión. l Se práctica por lo general a los materiales frágiles. l En algunas ocasiones puede sustituir al ensayo de tensión.

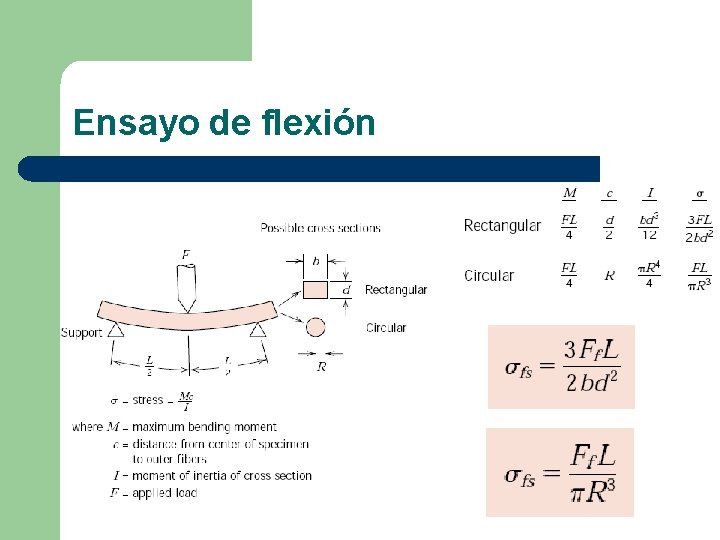

Ensayo de flexión

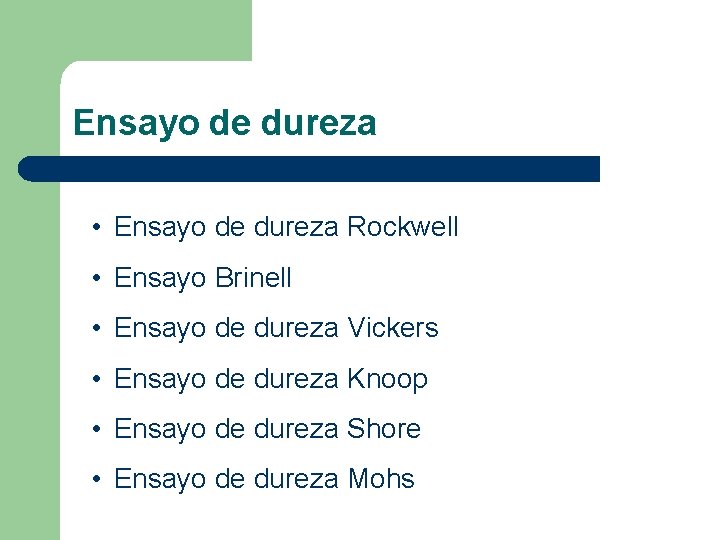

Ensayo de dureza • Ensayo de dureza Rockwell • Ensayo Brinell • Ensayo de dureza Vickers • Ensayo de dureza Knoop • Ensayo de dureza Shore • Ensayo de dureza Mohs

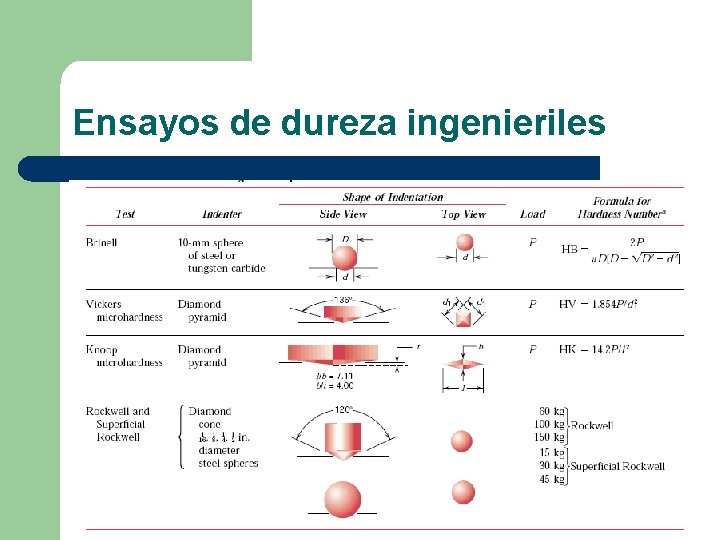

Ensayos de dureza ingenieriles

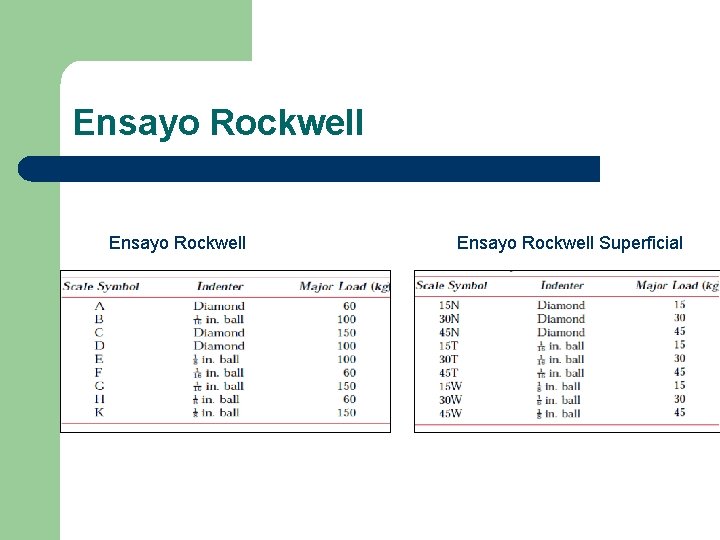

Ensayo Rockwell Superficial

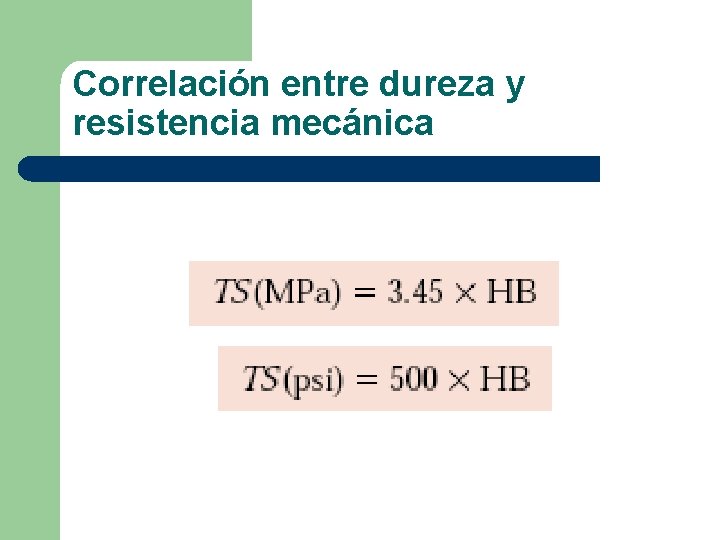

Correlación entre dureza y resistencia mecánica

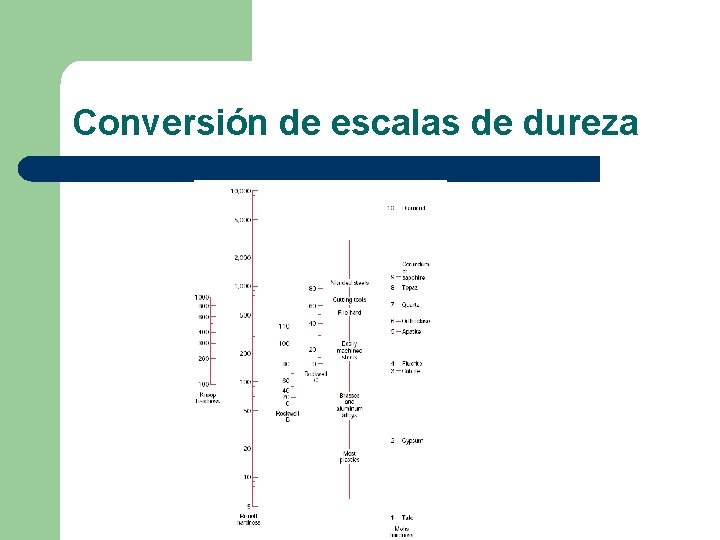

Conversión de escalas de dureza

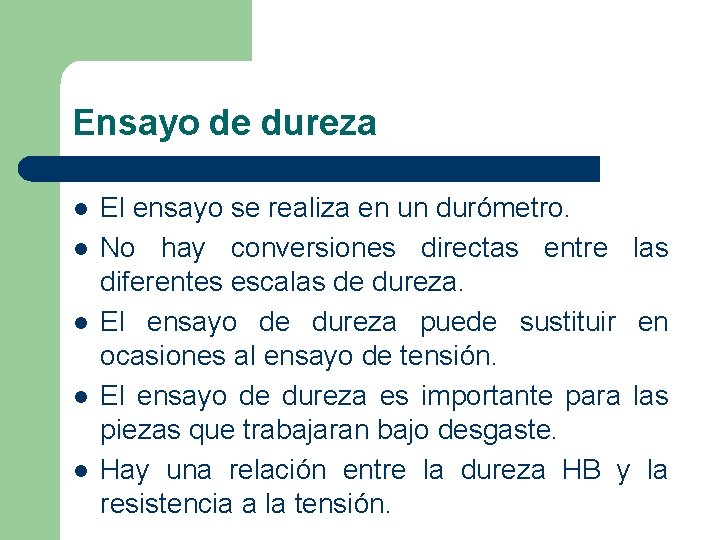

Ensayo de dureza l l l El ensayo se realiza en un durómetro. No hay conversiones directas entre las diferentes escalas de dureza. El ensayo de dureza puede sustituir en ocasiones al ensayo de tensión. El ensayo de dureza es importante para las piezas que trabajaran bajo desgaste. Hay una relación entre la dureza HB y la resistencia a la tensión.

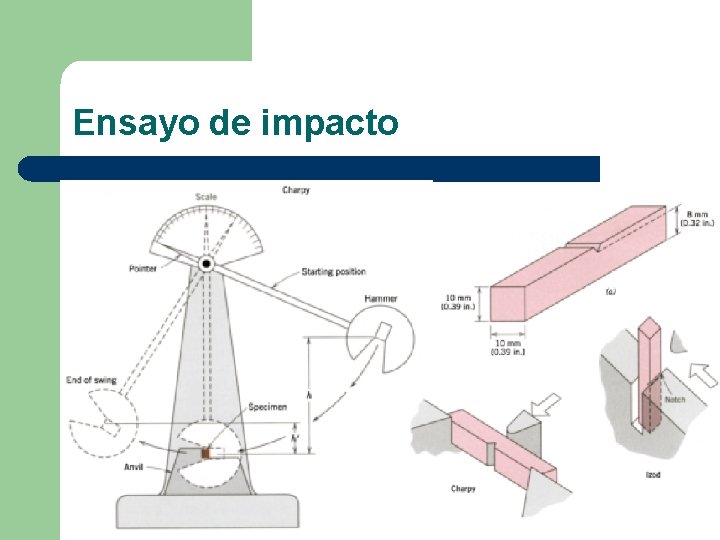

Ensayo de impacto

$Ensayo de impacto l l l Determinar la energía absorbida antes de la fractura,$

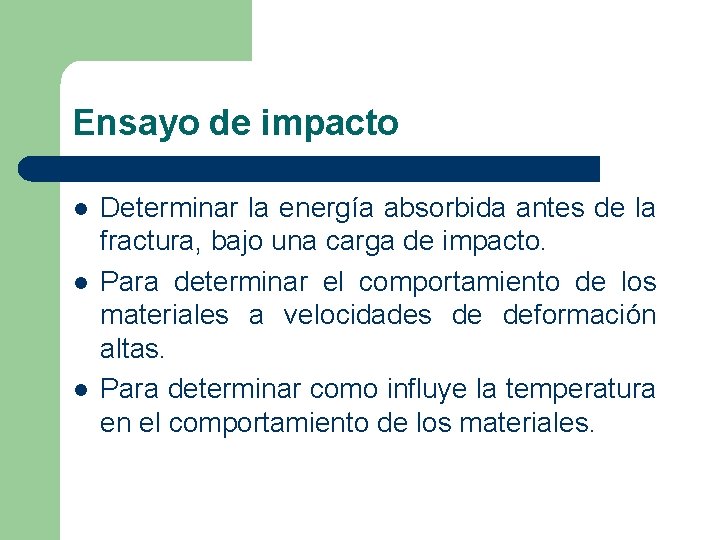

Ensayo de impacto l l l Determinar la energía absorbida antes de la fractura, bajo una carga de impacto. Para determinar el comportamiento de los materiales a velocidades de deformación altas. Para determinar como influye la temperatura en el comportamiento de los materiales.

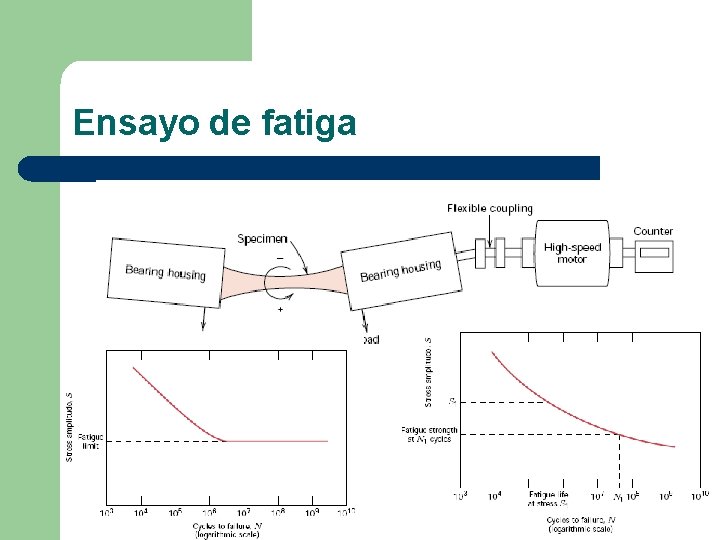

Ensayo de fatiga

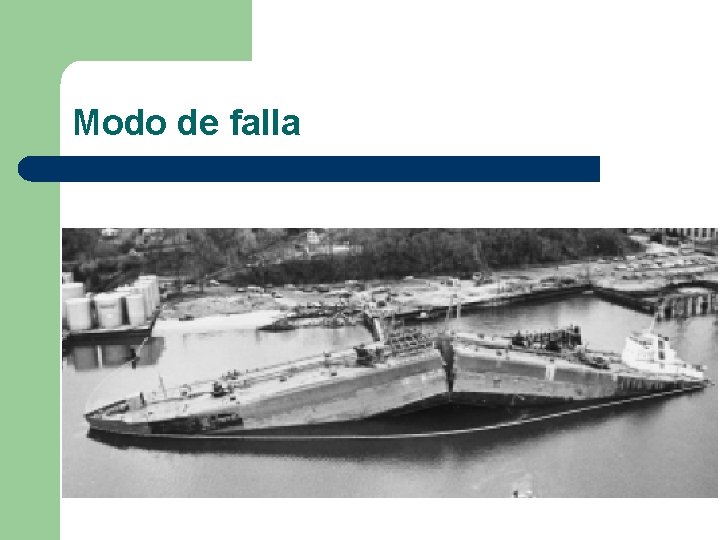

Modo de falla

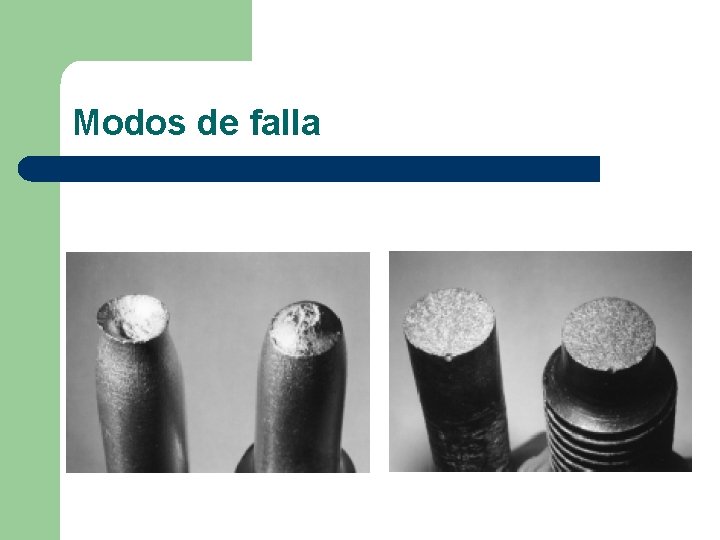

Modos de falla

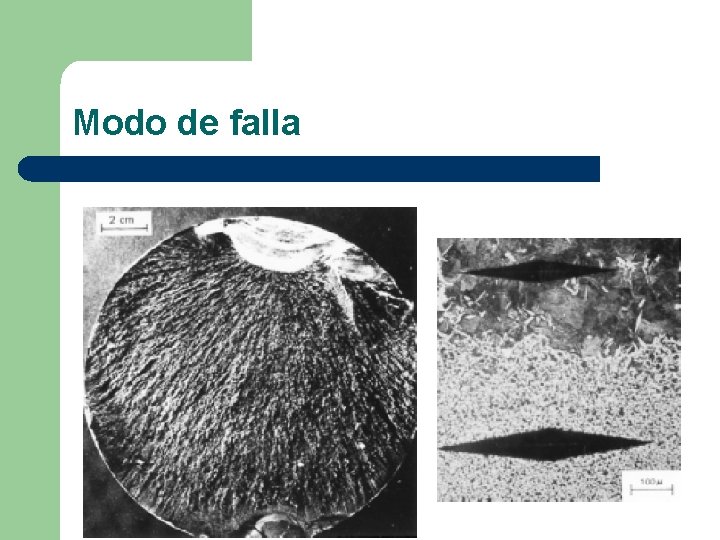

Modo de falla
