Propagacin en Entornos Urbanos Trazado de Rayos para
Propagación en Entornos Urbanos Trazado de Rayos para Propagación en Entornos Urbanos Ing. Gabriel Perrett gperrett@fing. edu. uy

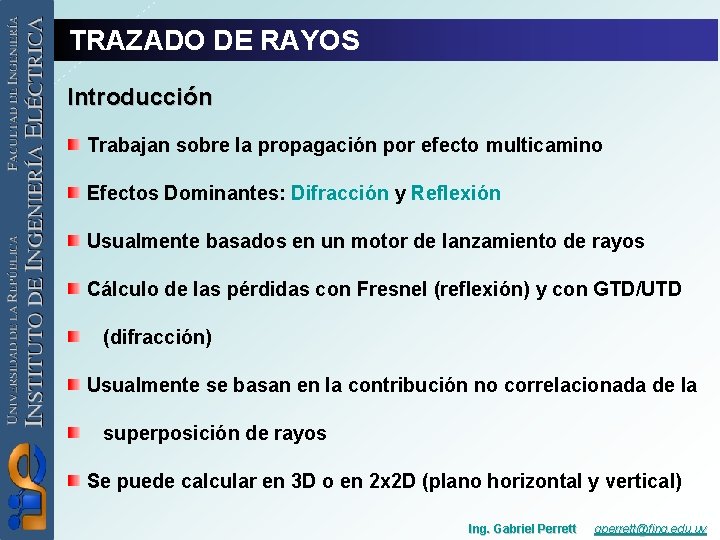

TRAZADO DE RAYOS Introducción Trabajan sobre la propagación por efecto multicamino Efectos Dominantes: Difracción y Reflexión Usualmente basados en un motor de lanzamiento de rayos Cálculo de las pérdidas con Fresnel (reflexión) y con GTD/UTD (difracción) Usualmente se basan en la contribución no correlacionada de la superposición de rayos Se puede calcular en 3 D o en 2 x 2 D (plano horizontal y vertical) Ing. Gabriel Perrett gperrett@fing. edu. uy
TRAZADO DE RAYOS La Teoría de la Difracción Ing. Gabriel Perrett gperrett@fing. edu. uy

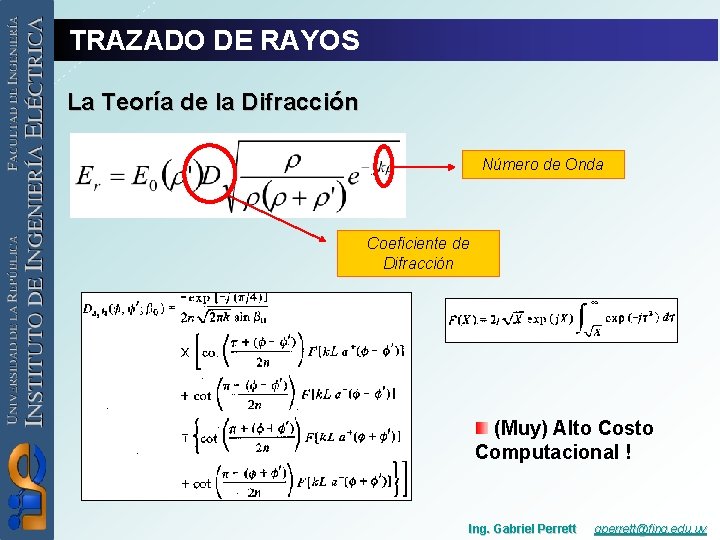

TRAZADO DE RAYOS La Teoría de la Difracción Número de Onda Coeficiente de Difracción (Muy) Alto Costo Computacional ! Ing. Gabriel Perrett gperrett@fing. edu. uy
TRAZADO DE RAYOS Tipos de Rayos a Determinar Diferentes Tipos de Rayos: Fuente: AWE Communication Gmb. H Directos Reflejados Difractados Etc Ordenables en “path classes” Interacción Creciente a medida que aumenta la clase La clase máxima define el tipo de predicción Ing. Gabriel Perrett gperrett@fing. edu. uy
TRAZADO DE RAYOS Fuente: AWE Communication Gmb. H Resultados en Función del “Path Class” Ing. Gabriel Perrett gperrett@fing. edu. uy
TRAZADO DE RAYOS Fuente: AWE Communication Gmb. H Resultados en Función del “Path Class” (2) Ing. Gabriel Perrett gperrett@fing. edu. uy
TRAZADO DE RAYOS Ejemplos de Costo Computacional Metodologías de Reducción de Cálculo Saunders – Bonar Intelligent Ray Tracing Ing. Gabriel Perrett gperrett@fing. edu. uy
TRAZADO DE RAYOS Saunders - Bonar Minimiza el tiempo de computación sustituyendo varias aristas por una más alta Se calculan los parámetros de Vogler y se desprecian las aristas con bm < -2. 5 Se logra reducir a 5 aristas Se calculan determinadas atenuaciones y se llega a una atenuación total realizando menos cálculos Ing. Gabriel Perrett gperrett@fing. edu. uy

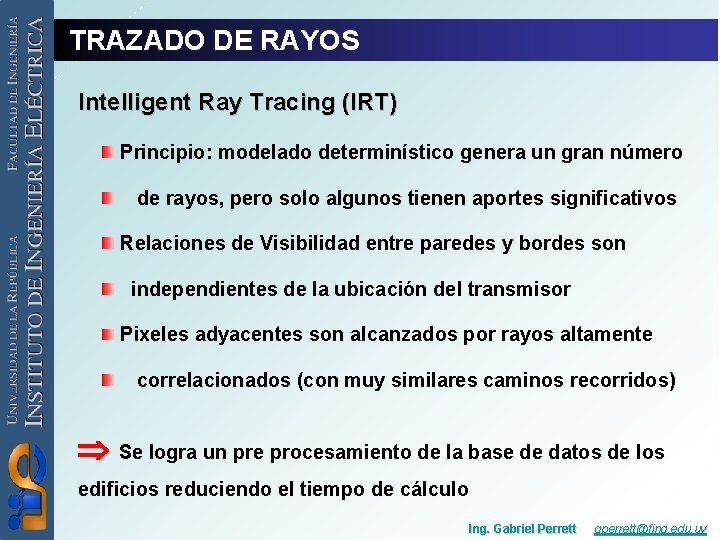

TRAZADO DE RAYOS Intelligent Ray Tracing (IRT) Principio: modelado determinístico genera un gran número de rayos, pero solo algunos tienen aportes significativos Relaciones de Visibilidad entre paredes y bordes son independientes de la ubicación del transmisor Pixeles adyacentes son alcanzados por rayos altamente correlacionados (con muy similares caminos recorridos) Se logra un pre procesamiento de la base de datos de los edificios reduciendo el tiempo de cálculo Ing. Gabriel Perrett gperrett@fing. edu. uy

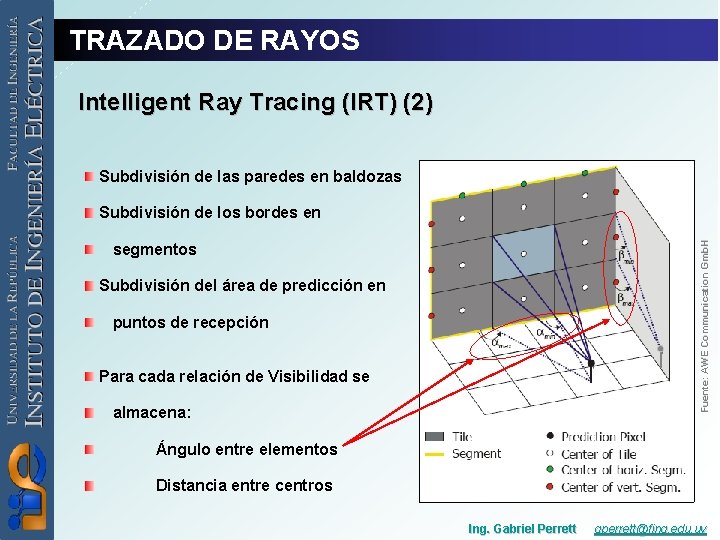

TRAZADO DE RAYOS Intelligent Ray Tracing (IRT) (2) Subdivisión de las paredes en baldozas Fuente: AWE Communication Gmb. H Subdivisión de los bordes en segmentos Subdivisión del área de predicción en puntos de recepción Para cada relación de Visibilidad se almacena: Ángulo entre elementos Distancia entre centros Ing. Gabriel Perrett gperrett@fing. edu. uy
