PROPAGACIN DE ONDAS SSMICAS Medios estratificados Ley de

PROPAGACIÓN DE ONDAS SÍSMICAS • • Medios estratificados Ley de Snell o Descartes

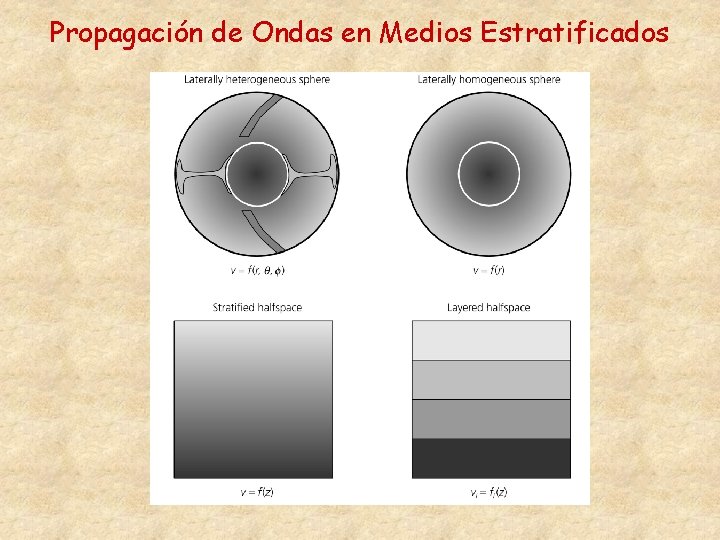

Propagación de Ondas en Medios Estratificados

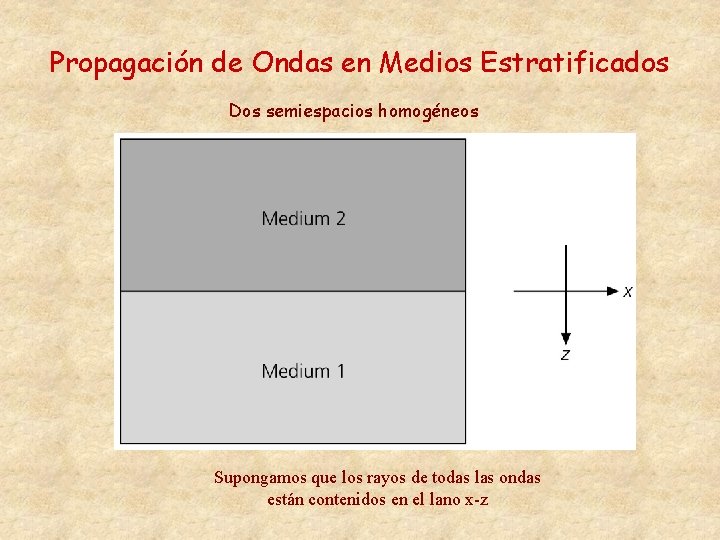

Propagación de Ondas en Medios Estratificados Dos semiespacios homogéneos Supongamos que los rayos de todas las ondas están contenidos en el lano x-z

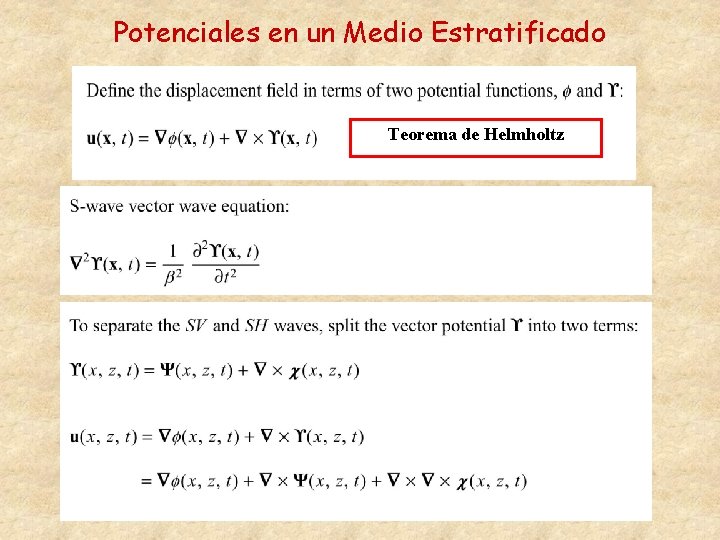

Potenciales en un Medio Estratificado Teorema de Helmholtz

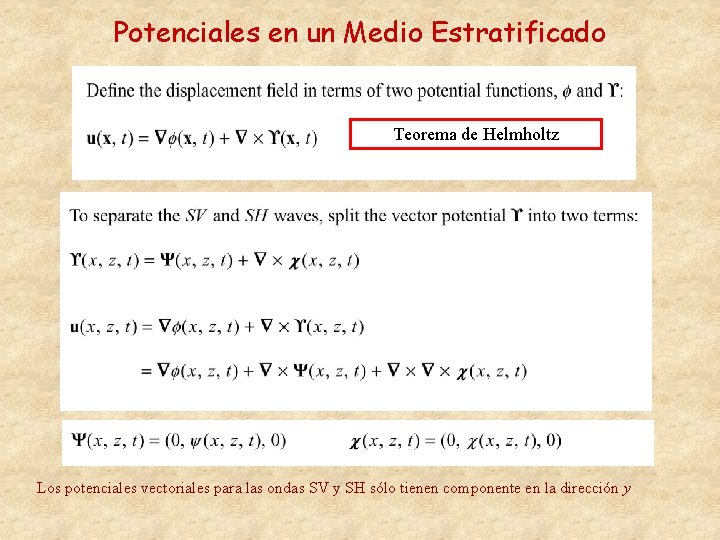

Potenciales en un Medio Estratificado Teorema de Helmholtz Los potenciales vectoriales para las ondas SV y SH sólo tienen componente en la dirección y

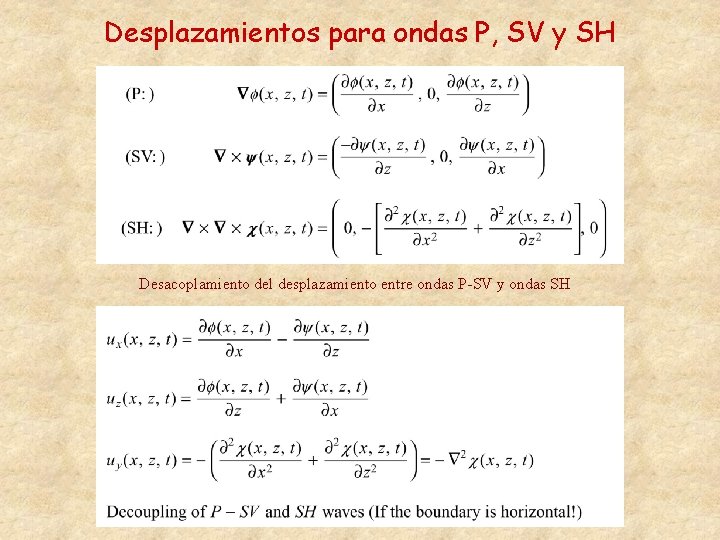

Desplazamientos para ondas P, SV y SH Desacoplamiento del desplazamiento entre ondas P-SV y ondas SH

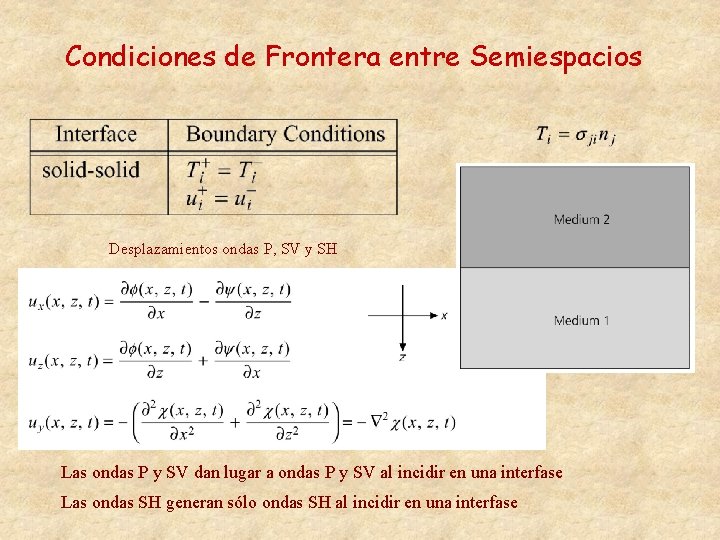

Condiciones de Frontera entre Semiespacios Desplazamientos ondas P, SV y SH Las ondas P y SV dan lugar a ondas P y SV al incidir en una interfase Las ondas SH generan sólo ondas SH al incidir en una interfase

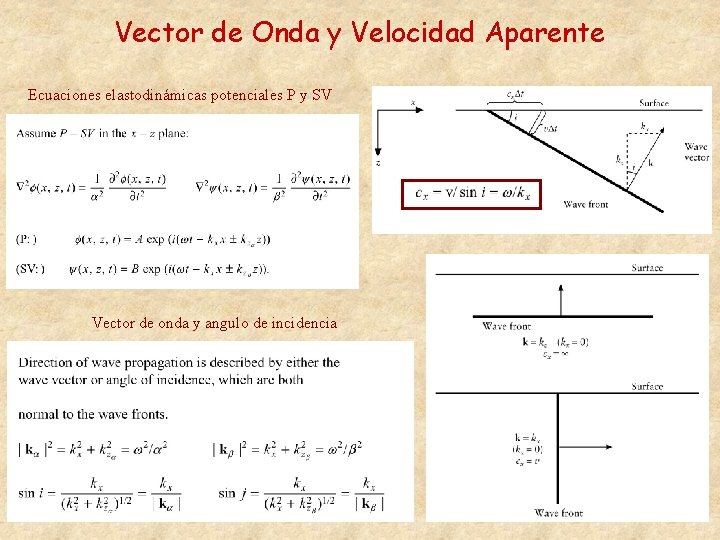

Vector de Onda y Velocidad Aparente Ecuaciones elastodinámicas potenciales P y SV Vector de onda y angulo de incidencia

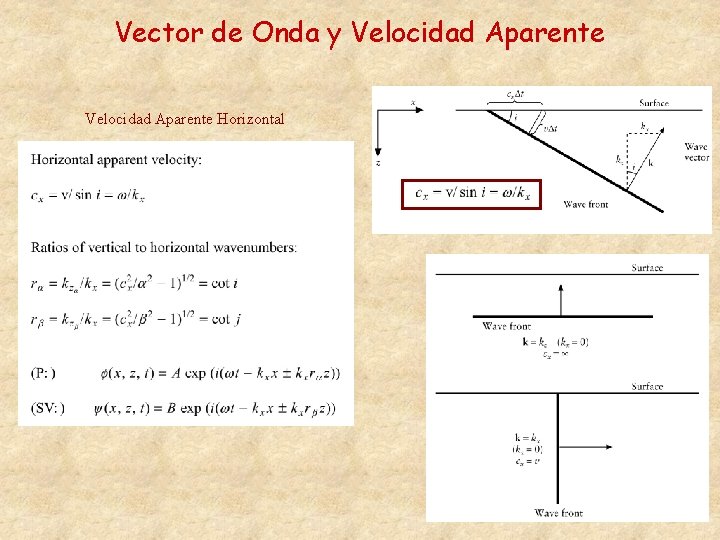

Vector de Onda y Velocidad Aparente Horizontal

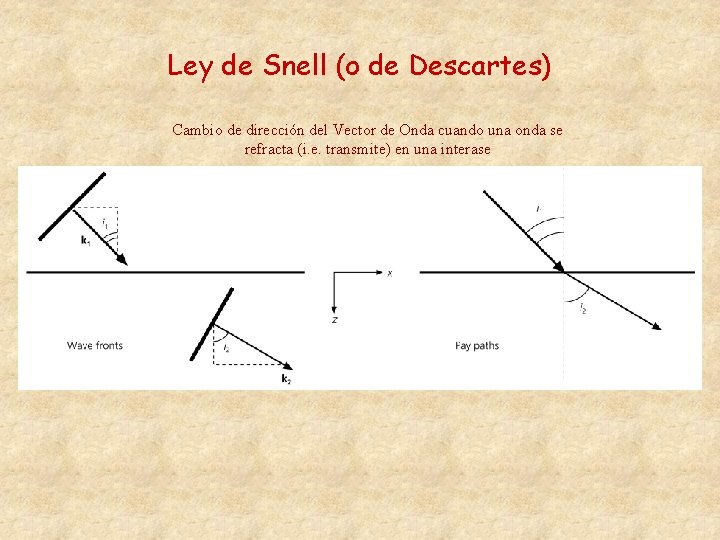

Ley de Snell (o de Descartes) Cambio de dirección del Vector de Onda cuando una onda se refracta (i. e. transmite) en una interase

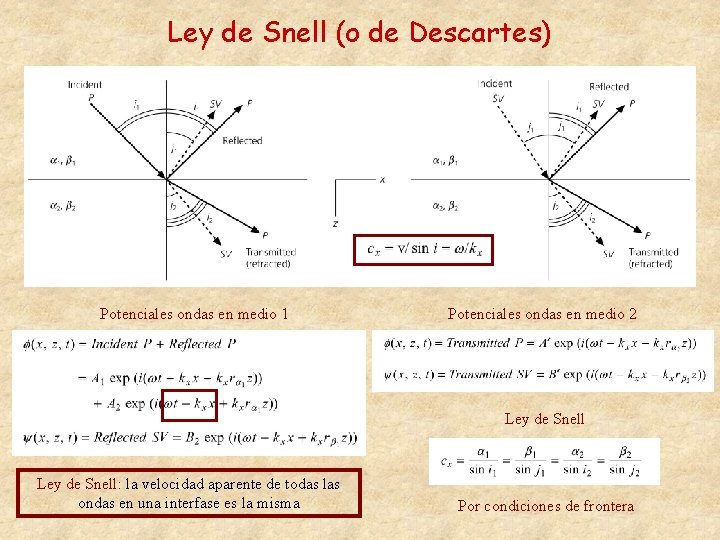

Ley de Snell (o de Descartes) Potenciales ondas en medio 1 Potenciales ondas en medio 2 Ley de Snell: la velocidad aparente de todas las ondas en una interfase es la misma Por condiciones de frontera

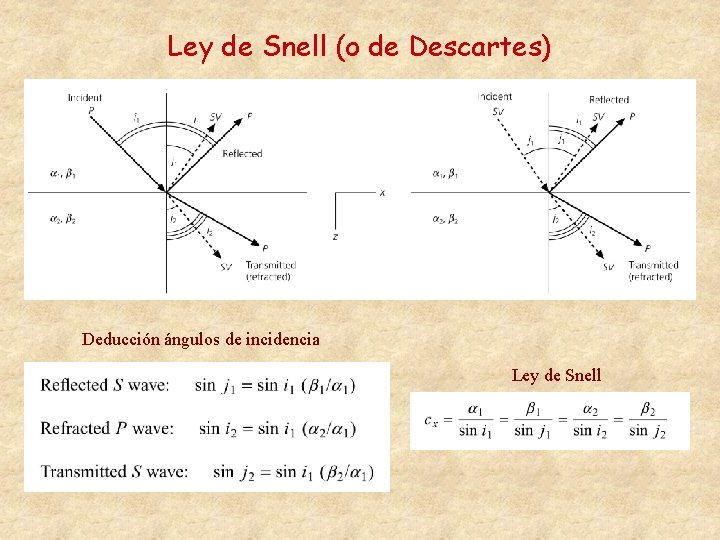

Ley de Snell (o de Descartes) Deducción ángulos de incidencia Ley de Snell

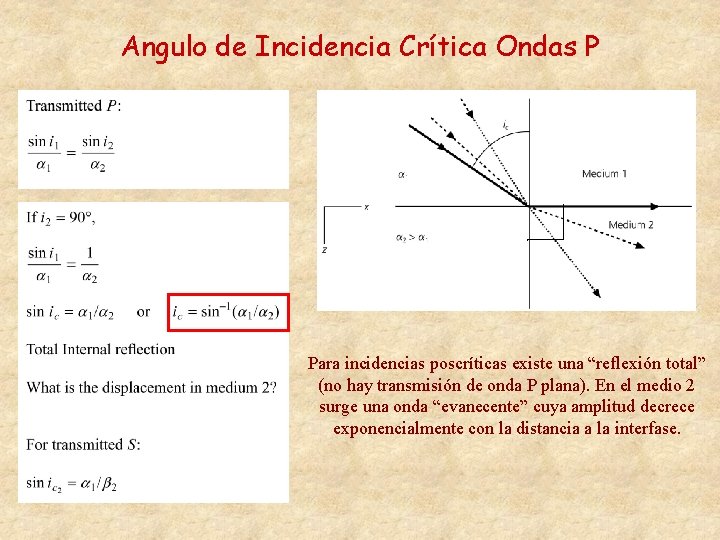

Angulo de Incidencia Crítica Ondas P Para incidencias poscríticas existe una “reflexión total” (no hay transmisión de onda P plana). En el medio 2 surge una onda “evanecente” cuya amplitud decrece exponencialmente con la distancia a la interfase.

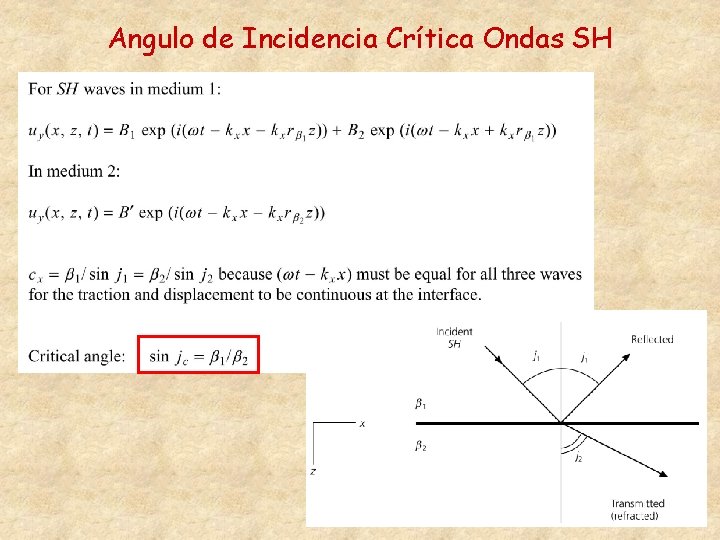

Angulo de Incidencia Crítica Ondas SH

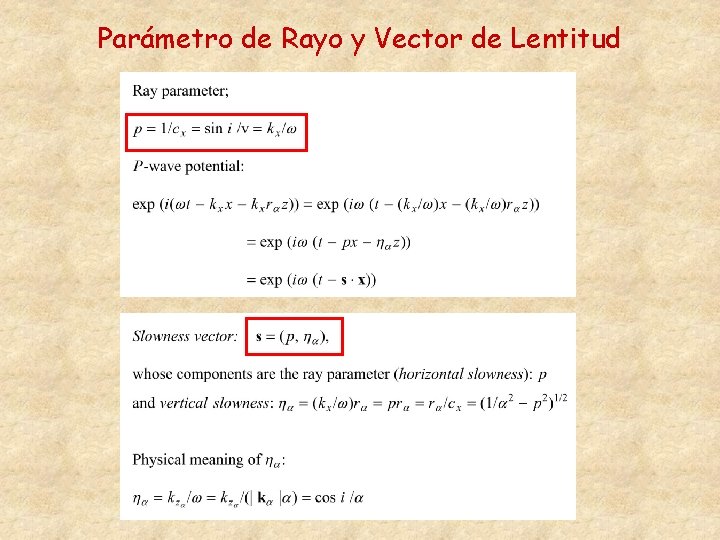

Parámetro de Rayo y Vector de Lentitud

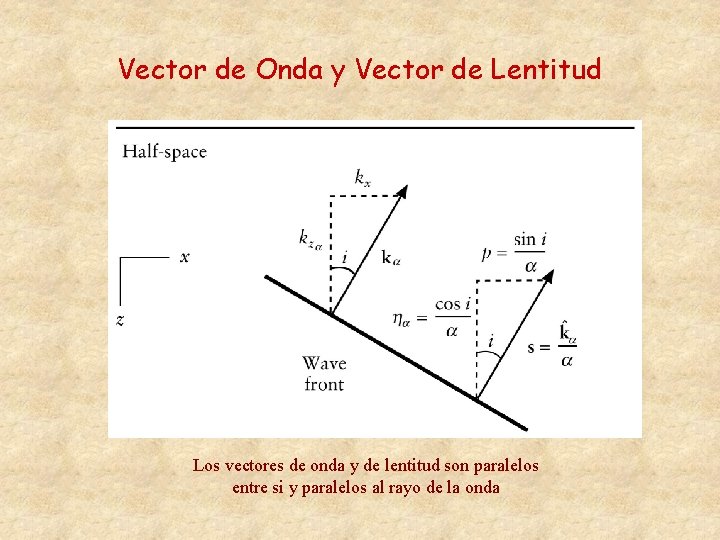

Vector de Onda y Vector de Lentitud Los vectores de onda y de lentitud son paralelos entre si y paralelos al rayo de la onda

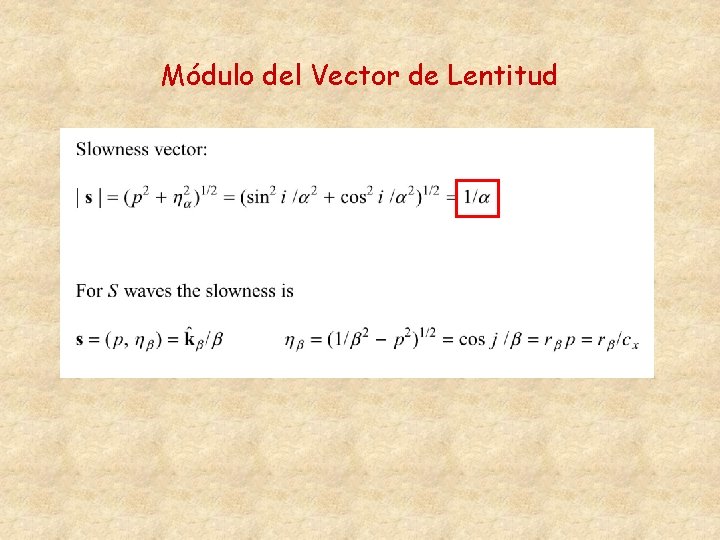

Módulo del Vector de Lentitud

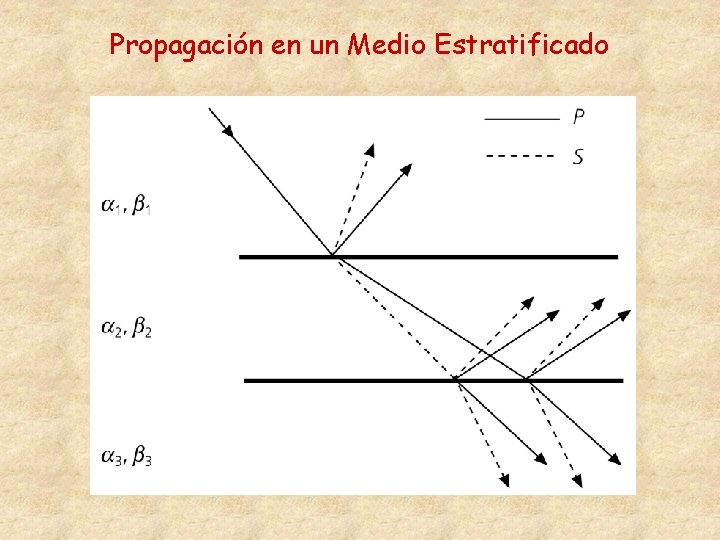

Propagación en un Medio Estratificado

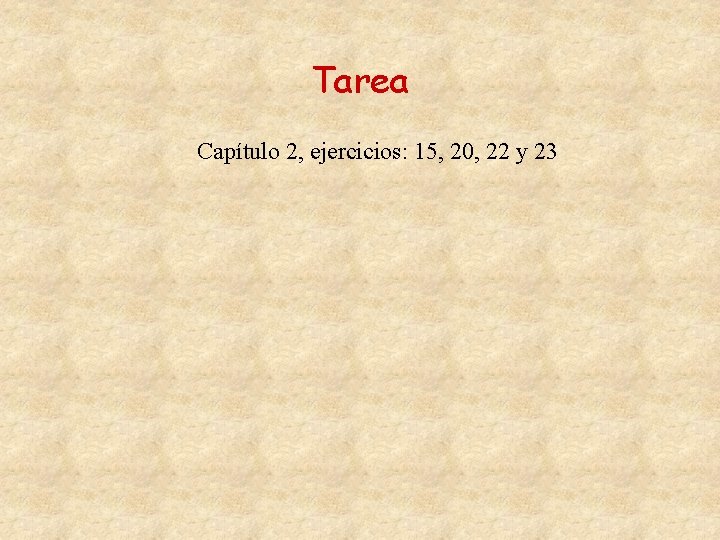

Tarea Capítulo 2, ejercicios: 15, 20, 22 y 23
