Promob Cut Pro Integração com Promob Plus

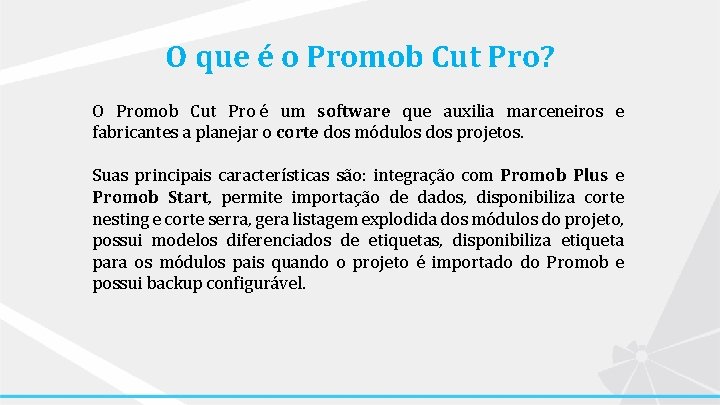

O que é o Promob Cut Pro? O Promob Cut Pro é um software que auxilia marceneiros e fabricantes a planejar o corte dos módulos dos projetos. Suas principais características são: integração com Promob Plus e Promob Start, permite importação de dados, disponibiliza corte nesting e corte serra, gera listagem explodida dos módulos do projeto, possui modelos diferenciados de etiquetas, disponibiliza etiqueta para os módulos pais quando o projeto é importado do Promob e possui backup configurável.

O Configurador de Dimensões do Promob Plus é muito importante

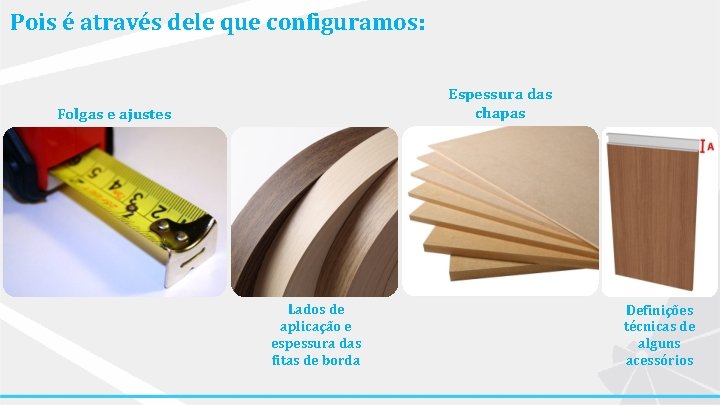

Pois é através dele que configuramos: Espessura das chapas Folgas e ajustes Lados de aplicação e espessura das fitas de borda Definições técnicas de alguns acessórios

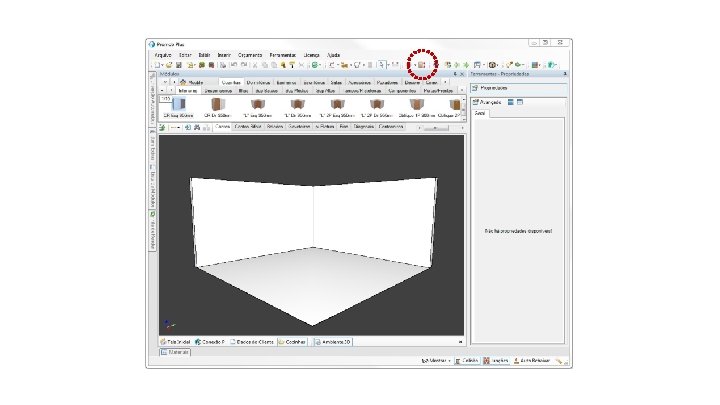

Onde localizar o Configurador de Dimensões e como ele é organizado?

Através desses comandos você pode expandir todos os itens ou recolher todos os itens

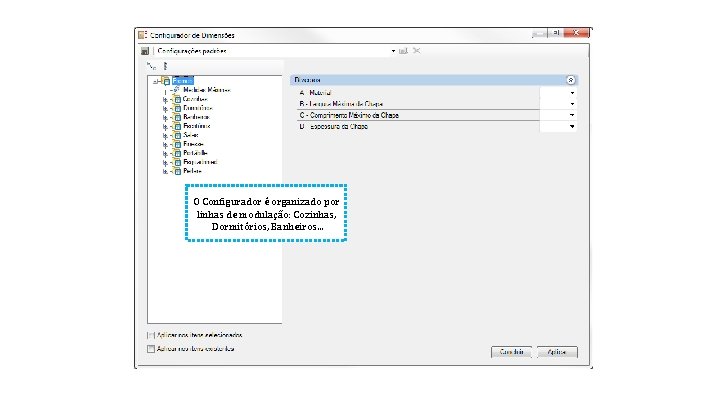

O Configurador é organizado por linhas de modulação: Cozinhas, Dormitórios, Banheiros. . .

Como fazer backup do Configurador?

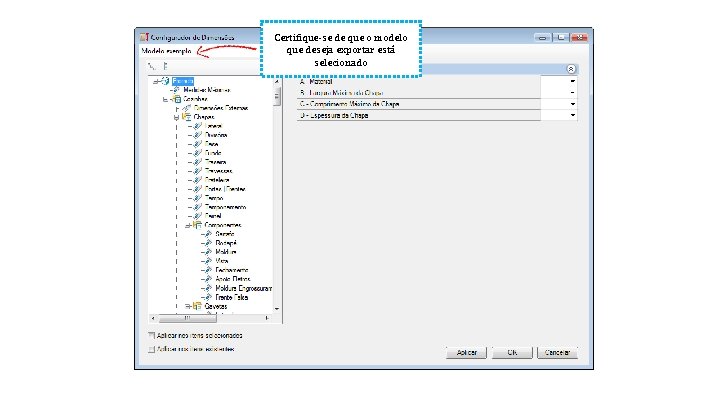

Certifique-se de que o modelo que deseja exportar está selecionado

Ter um backup é ter uma garantia a mais de que suas configurações não serão perdidas

Preenchendo os dados do projeto

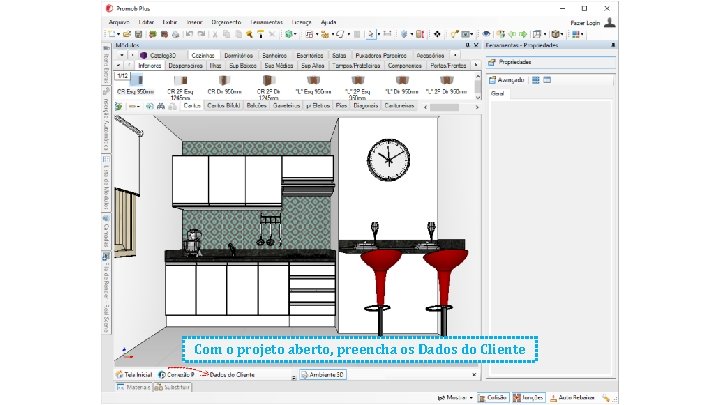

Com o projeto aberto, preencha os Dados do Cliente

Integração com o Promob Cut Pro

Com o projeto pronto utilize o atalho mostrado acima e clique na opção Exportar para o arquivo A opção Enviar para Promob Cut Pro pode ser usada quando o Promob Plus e o Promob Cut Pro estão instalados na mesma máquina A opção Exportar para o arquivo pode ser utilizada quando o Promob Plus e o Promob Cut Pro não estão instalados na mesma máquina

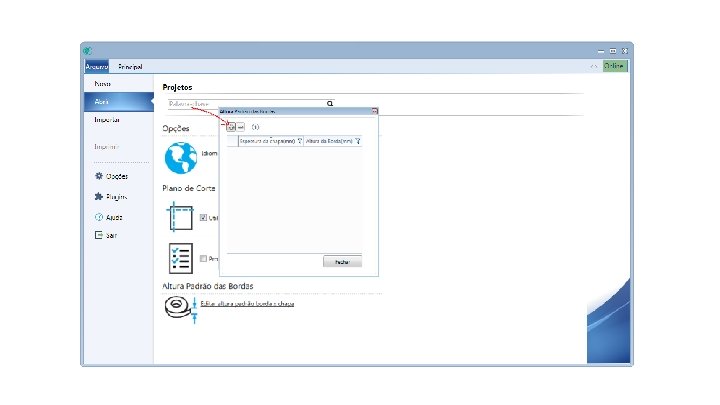

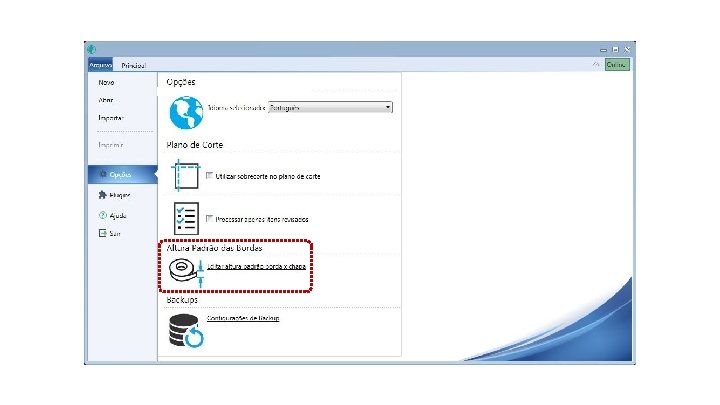

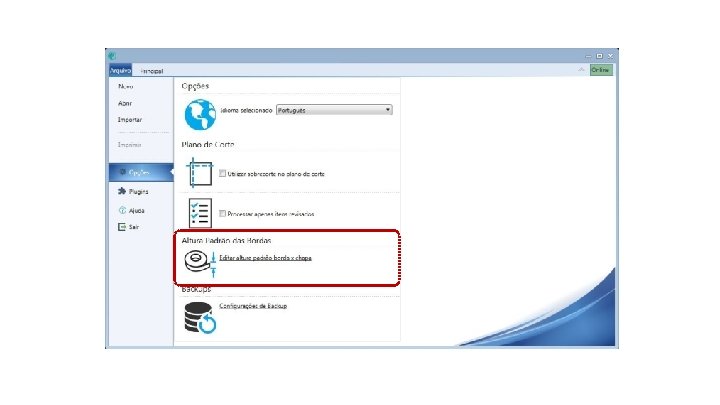

Criando regras no Promob Cut Pro Altura das fitas x Espessura das chapas

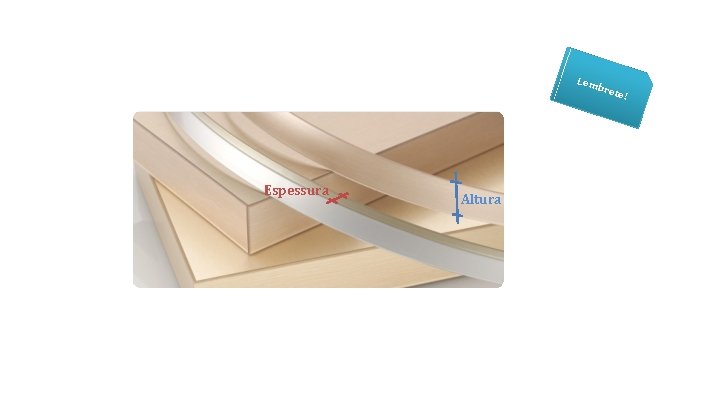

Lem bret Espessura Altura e!

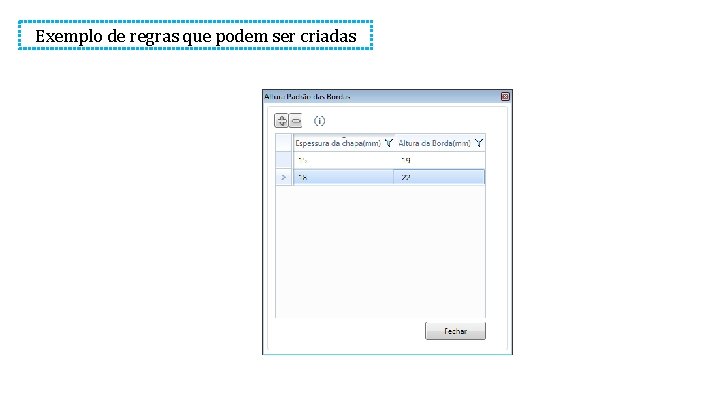

Exemplo de regras que podem ser criadas

Importação do projeto para o Promob Cut Pro

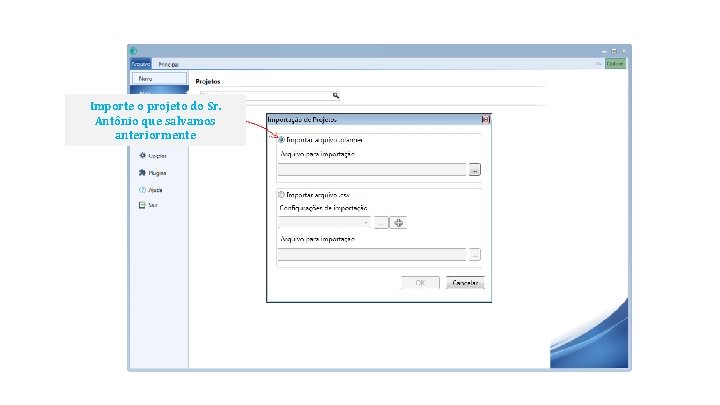

Importe o projeto do Sr. Antônio que salvamos anteriormente

Cadastros de chapas e bordas

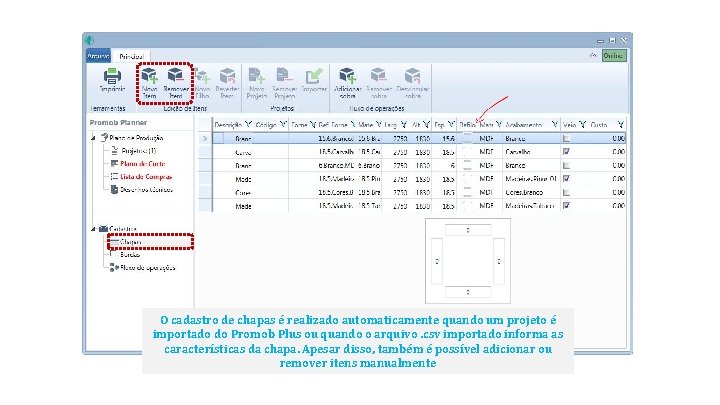

O cadastro de chapas é realizado automaticamente quando um projeto é importado do Promob Plus ou quando o arquivo. csv importado informa as características da chapa. Apesar disso, também é possível adicionar ou remover itens manualmente

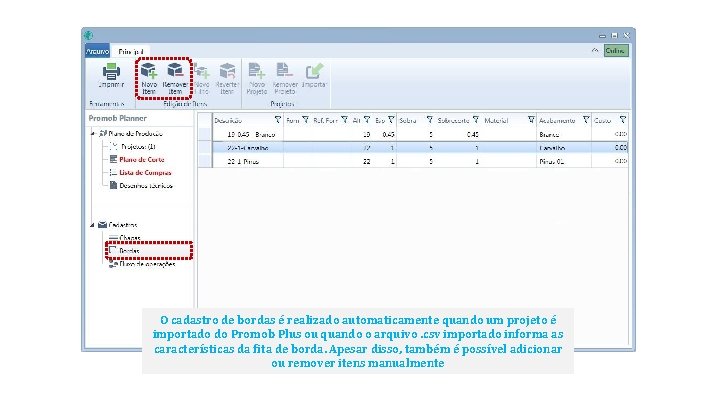

O cadastro de bordas é realizado automaticamente quando um projeto é importado do Promob Plus ou quando o arquivo. csv importado informa as características da fita de borda. Apesar disso, também é possível adicionar ou remover itens manualmente

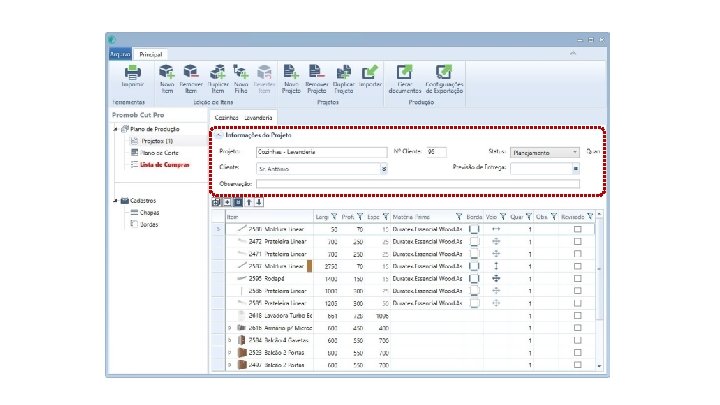

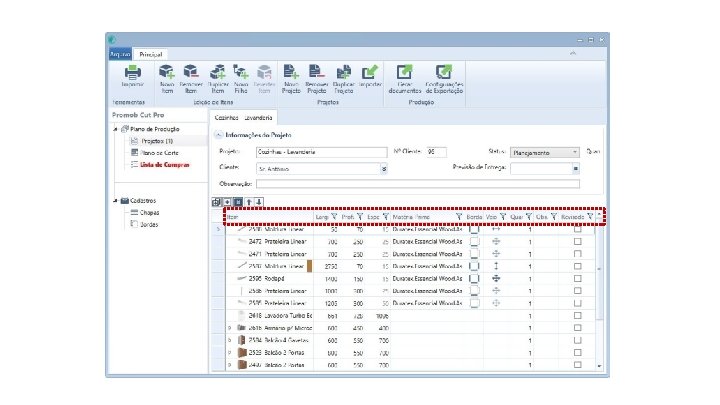

Informações do projeto e lista explodida dos módulos

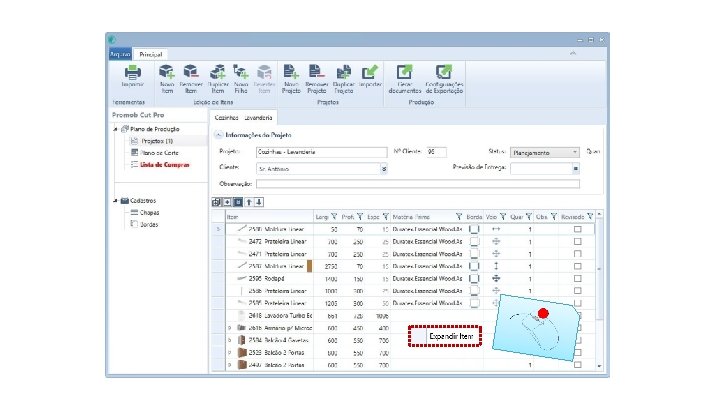

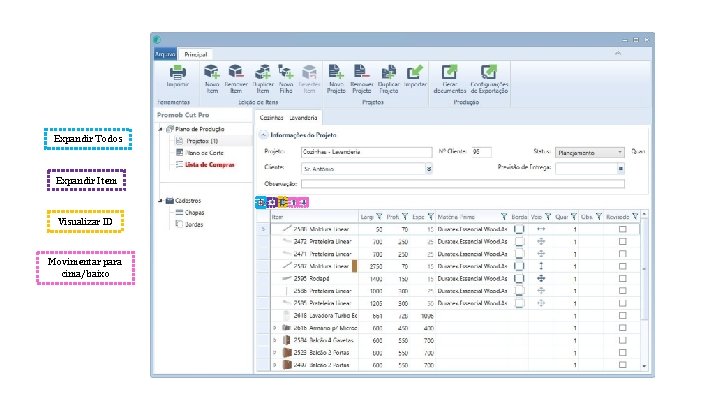

Expandir Todos Expandir Item Visualizar ID Movimentar para cima/baixo

Critérios

O critério para um item ir para o Cut Pro é ser orçado no Promob A lavadora e o microondas não são enviados para o plano de corte, pois não possuem matéria prima associada

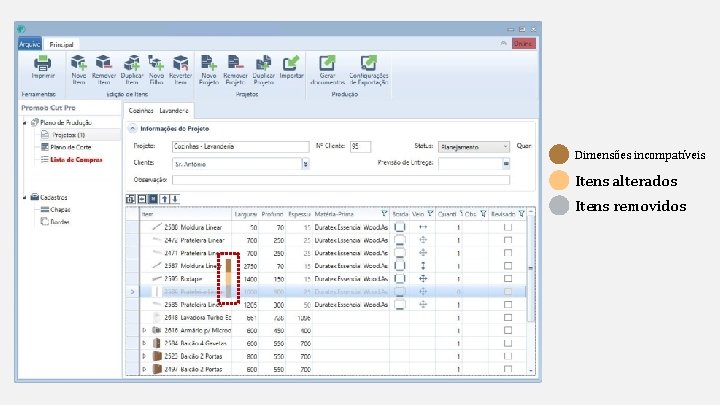

Indicadores coloridos e seus significados

Dimensões incompatíveis Itens alterados Itens removidos

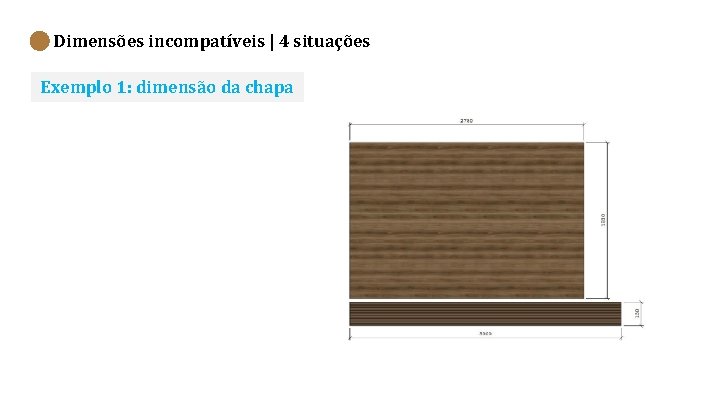

Dimensões incompatíveis | 4 situações Exemplo 1: dimensão da chapa

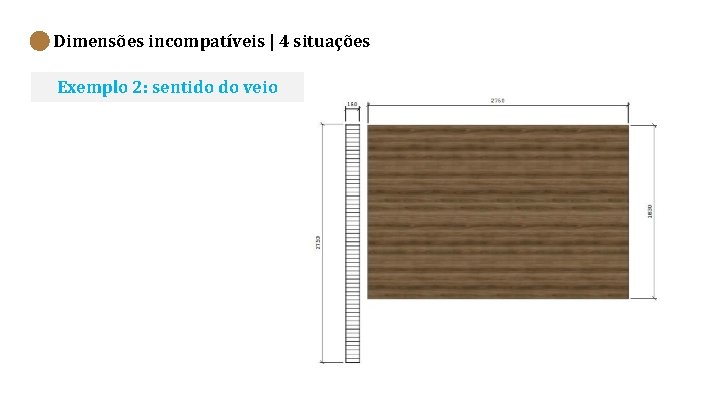

Dimensões incompatíveis | 4 situações Exemplo 2: sentido do veio

Dimensões incompatíveis | 4 situações Exemplo 3: tamanho máximo do corte

Dimensões incompatíveis | 4 situações Exemplo 4: refilo

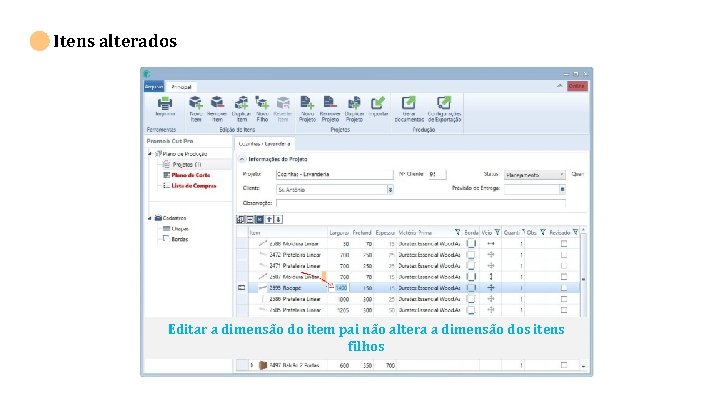

Itens alterados Editar a dimensão do item pai não altera a dimensão dos itens filhos

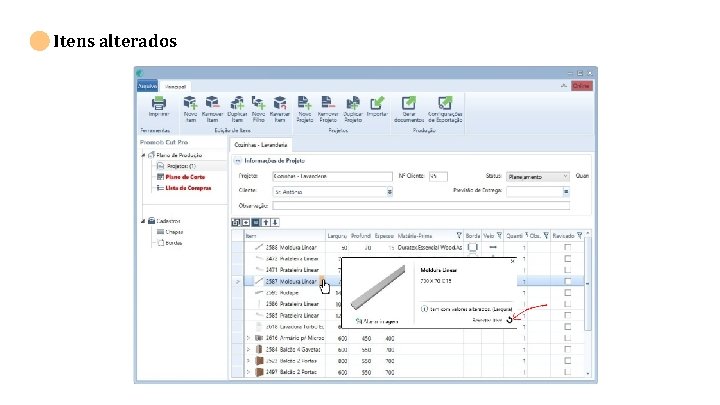

Itens alterados

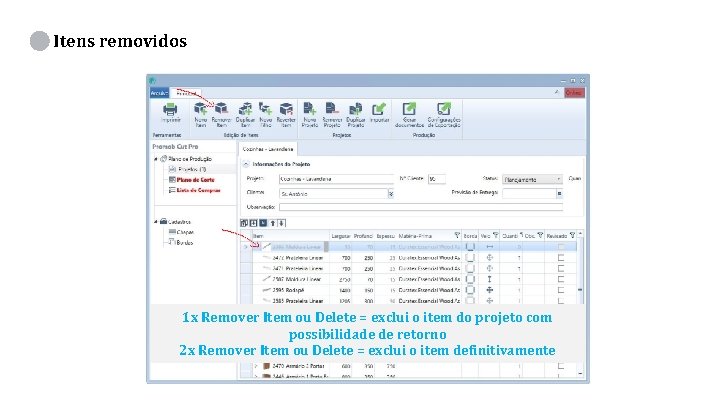

Itens removidos 1 x Remover Item ou Delete = exclui o item do projeto com possibilidade de retorno 2 x Remover Item ou Delete = exclui o item definitivamente

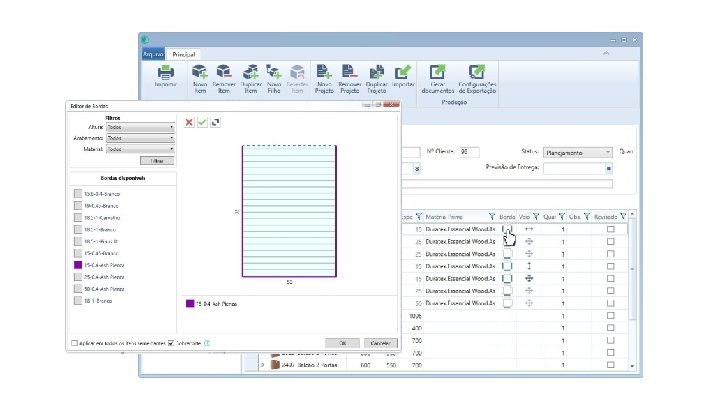

Aplicando fita de borda

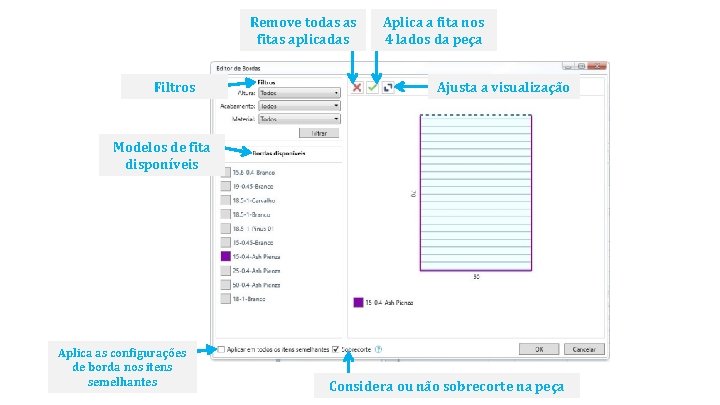

Remove todas as fitas aplicadas Filtros Aplica a fita nos 4 lados da peça Ajusta a visualização Modelos de fita disponíveis Aplica as configurações de borda nos itens semelhantes Considera ou não sobrecorte na peça

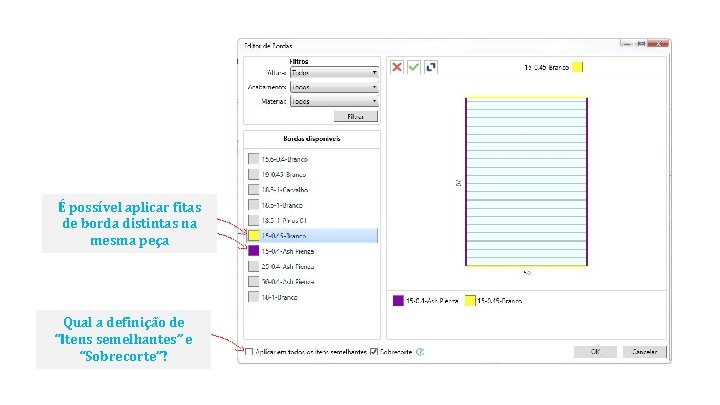

É possível aplicar fitas de borda distintas na mesma peça Qual a definição de “Itens semelhantes” e “Sobrecorte”?

O que são itens semelhantes?

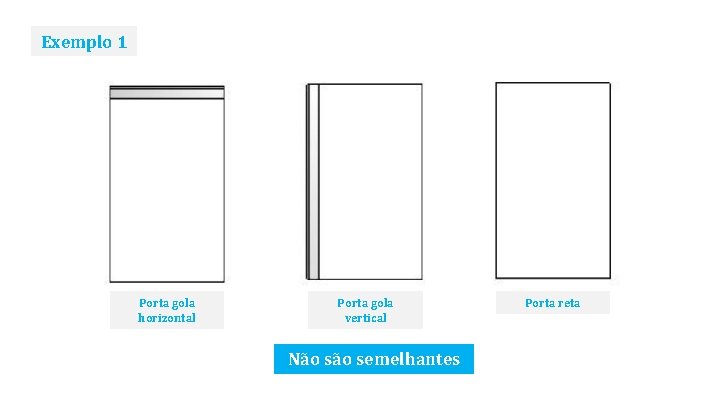

Exemplo 1 Porta gola horizontal Porta gola vertical Não semelhantes Porta reta

Exemplo 2 Painel de cozinha Painel de dormitório Não semelhantes

Exemplo 3 Painel de cozinha laranja Painel de cozinha verde Não semelhantes

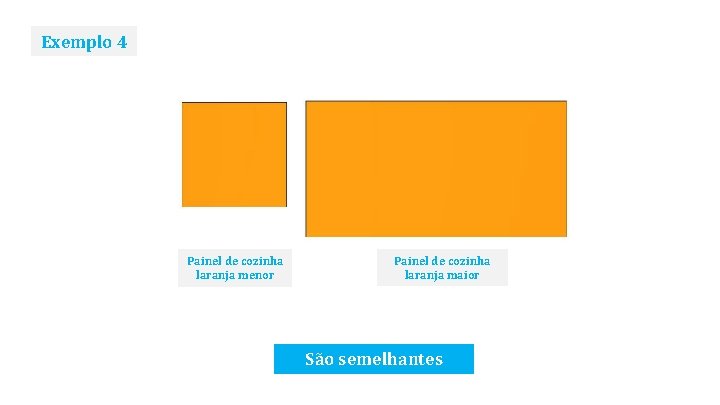

Exemplo 4 Painel de cozinha laranja menor Painel de cozinha laranja maior São semelhantes

O que é sobrecorte?

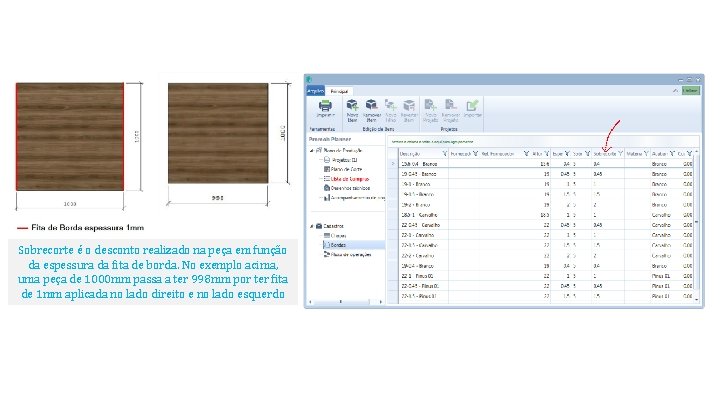

Sobrecorte é o desconto realizado na peça em função da espessura da fita de borda. No exemplo acima, uma peça de 1000 mm passa a ter 998 mm por ter fita de 1 mm aplicada no lado direito e no lado esquerdo

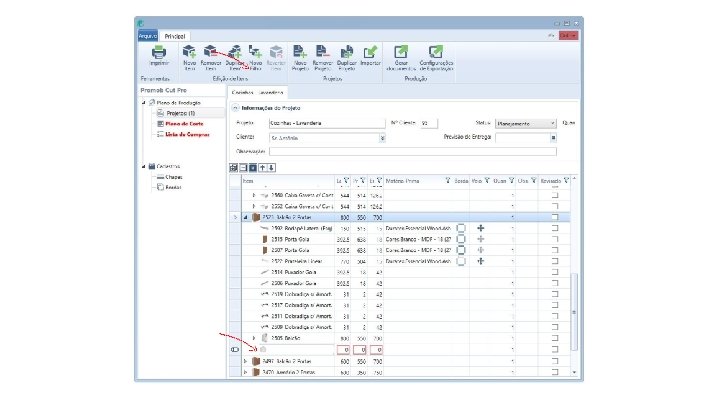

Adicionando novos itens e novos filhos

Novo projeto

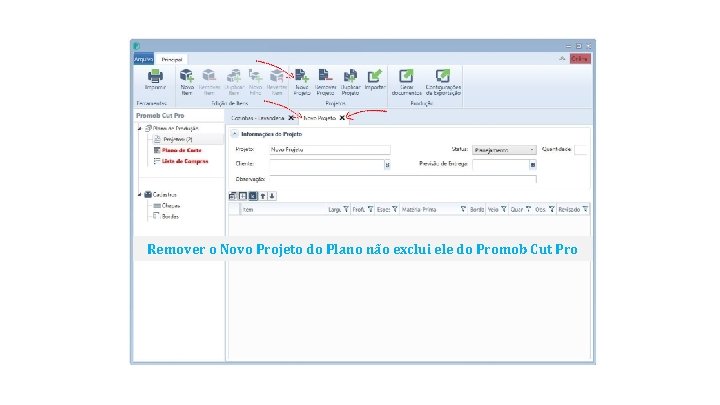

Remover o Novo Projeto do Plano não exclui ele do Promob Cut Pro

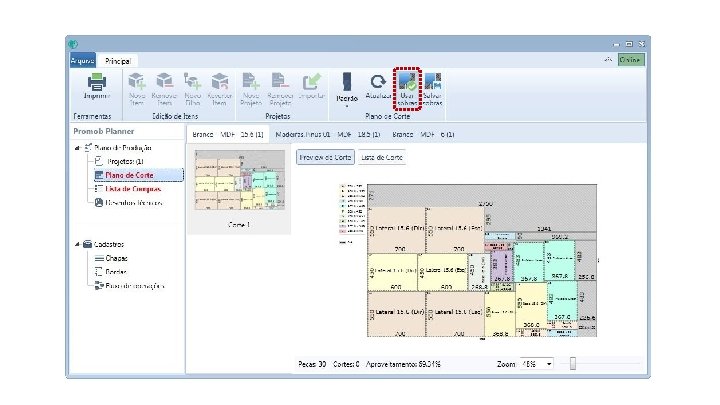

Gerando o plano de corte

Sobras

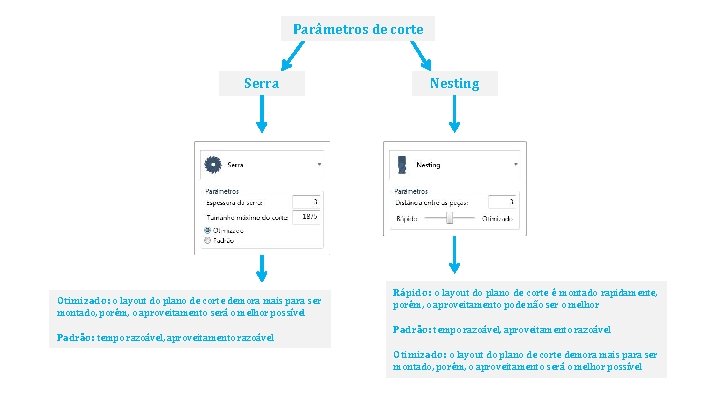

Parâmetros de corte Serra Otimizado: o layout do plano de corte demora mais para ser montado, porém, o aproveitamento será o melhor possível Padrão: tempo razoável, aproveitamento razoável Nesting Rápido: o layout do plano de corte é montado rapidamente, porém, o aproveitamento pode não ser o melhor Padrão: tempo razoável, aproveitamento razoável Otimizado: o layout do plano de corte demora mais para ser montado, porém, o aproveitamento será o melhor possível

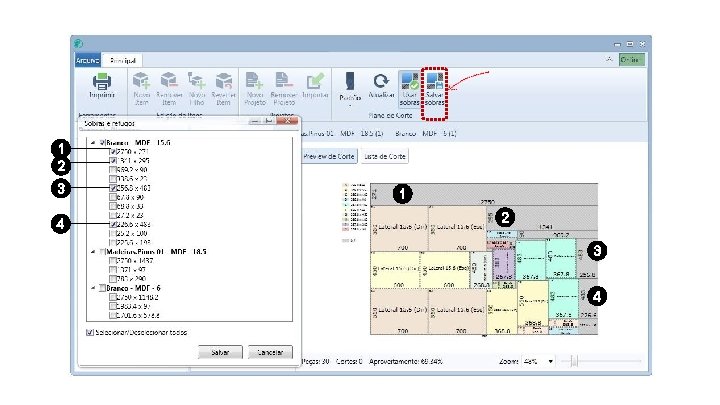

1 2 3 4

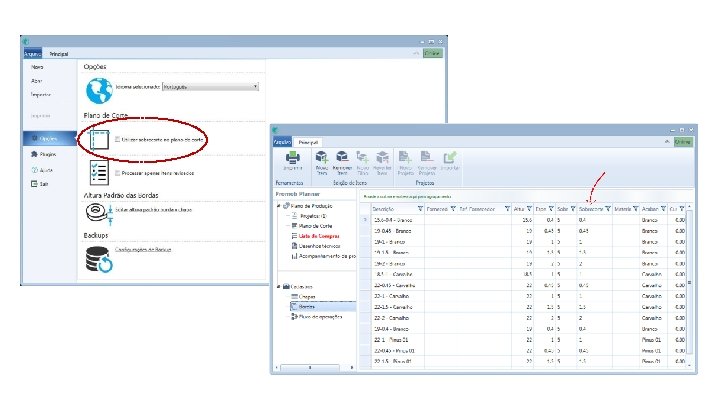

As sobras ficam armazenadas no Cadastro das Chapas

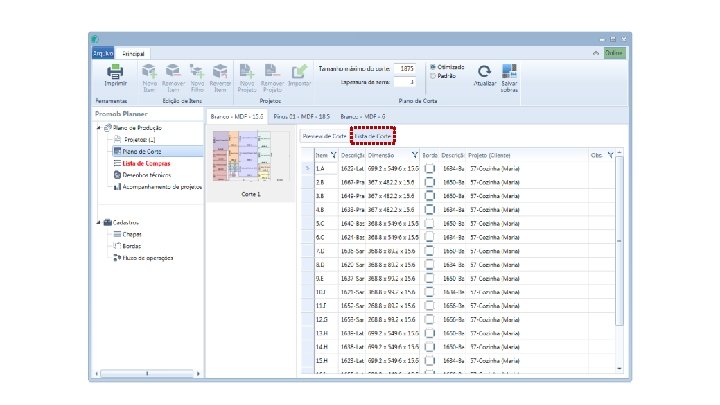

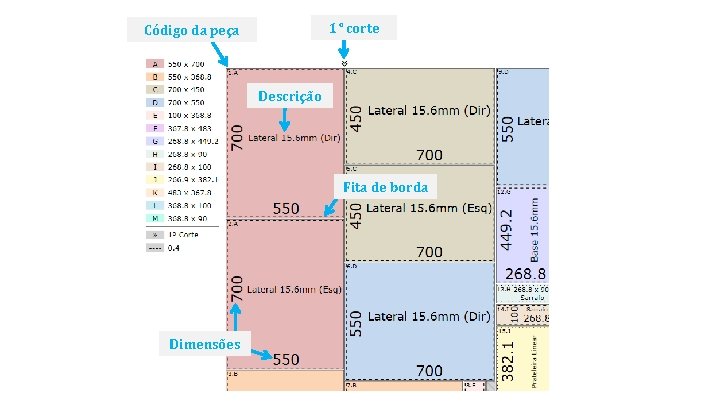

1° corte Código da peça Descrição Fita de borda Dimensões

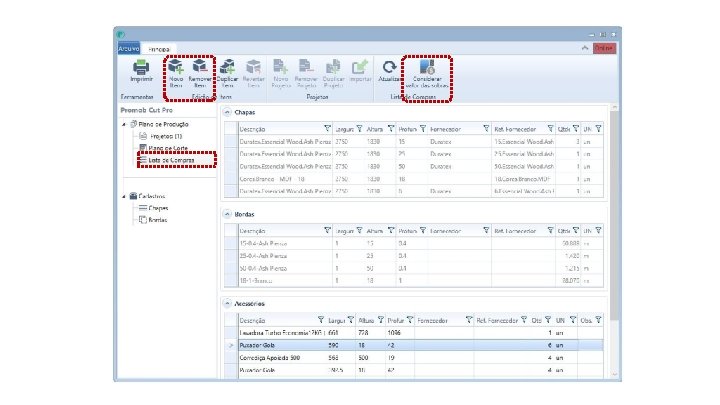

Lista de compras

Impressões

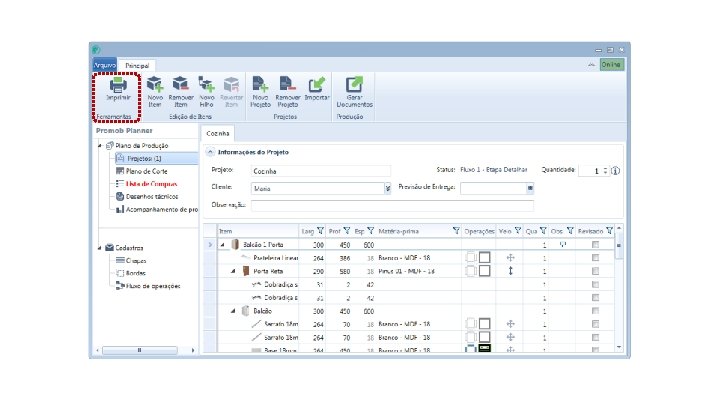

Quantidade de chapa; metragem de fita e unidade de acessórios

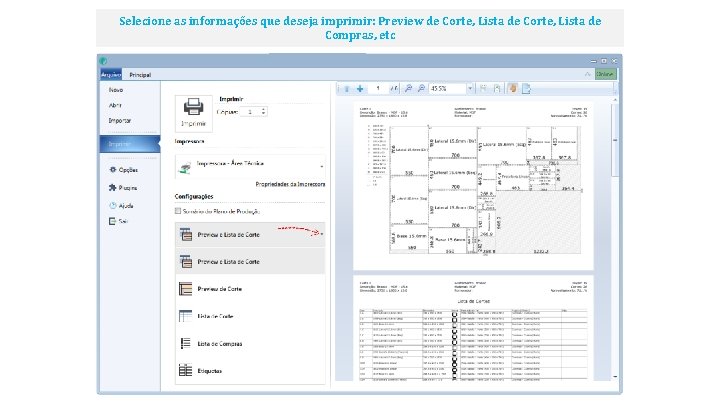

Selecione as informações que deseja imprimir: Preview de Corte, Lista de Compras, etc

Etiquetas

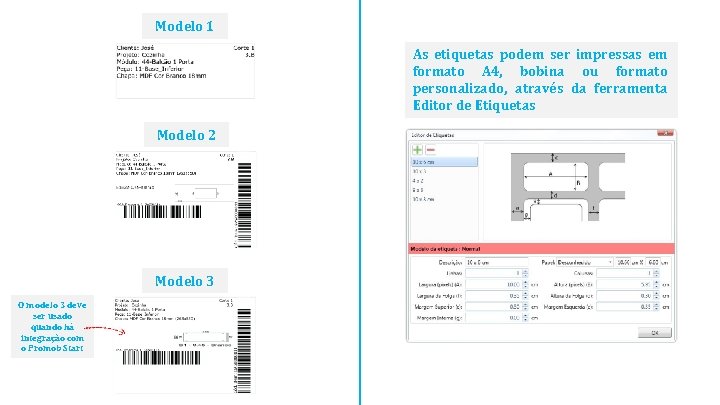

Modelo 1 As etiquetas podem ser impressas em formato A 4, bobina ou formato personalizado, através da ferramenta Editor de Etiquetas Modelo 2 Modelo 3 O modelo 3 deve ser usado quando há integração com o Promob Start

Informações gerais Números correspondentes ao ID único Código do programa Representação da peça com indicação de fita aplicada e operações existentes Mesmo código presente no plano de corte Código da peça Importante: o código do programa só é exibido se os programas de máquina já foram gerados

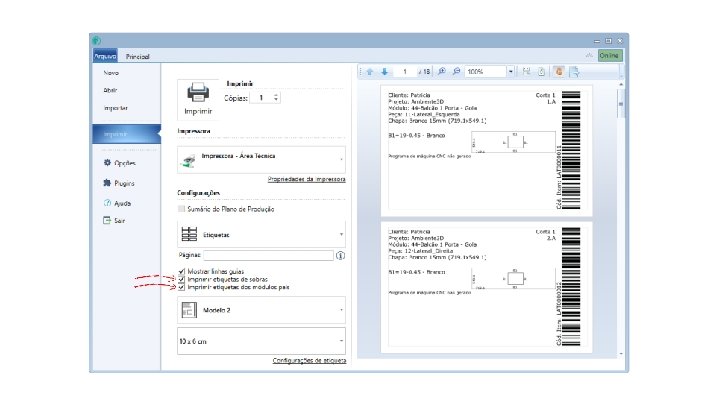

Etiqueta dos módulos pais e das sobras

Etiqueta do módulo pai disponível para projetos importados do Promob Etiqueta para sobras

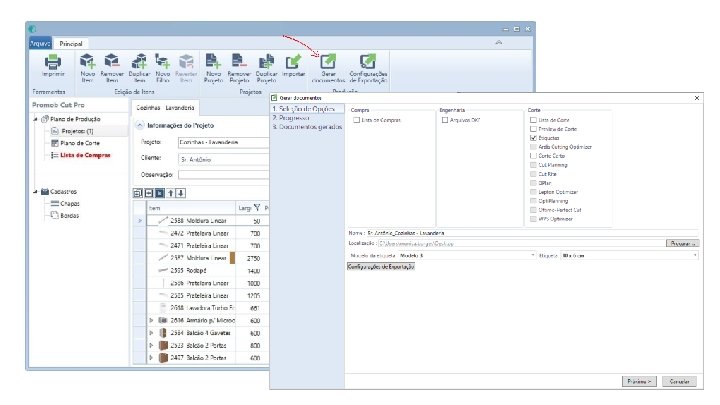

Gerando documentos

Altere o status do projeto do Sr. Antônio

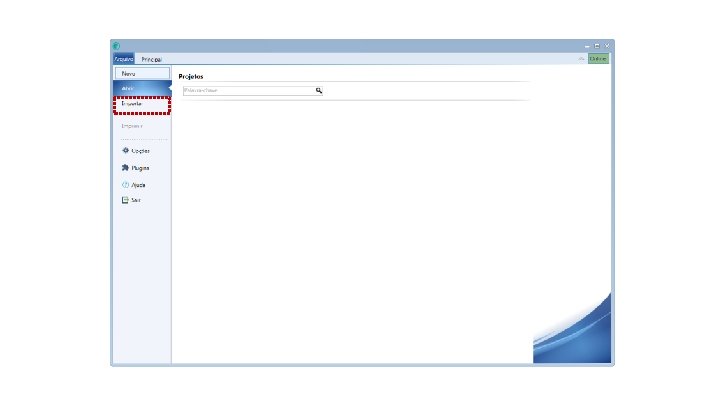

Importando arquivos

Há três opções de importação: § Importação Start/Builder § Simplificado § Personalizado

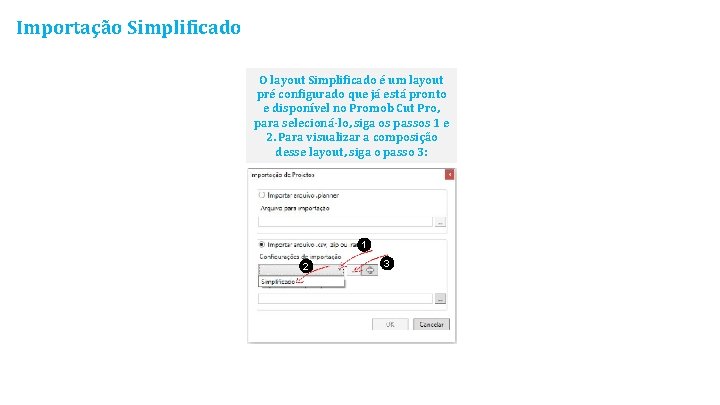

Importação Simplificado O layout Simplificado é um layout pré configurado que já está pronto e disponível no Promob Cut Pro, para selecioná-lo, siga os passos 1 e 2. Para visualizar a composição desse layout, siga o passo 3: 1 2 3

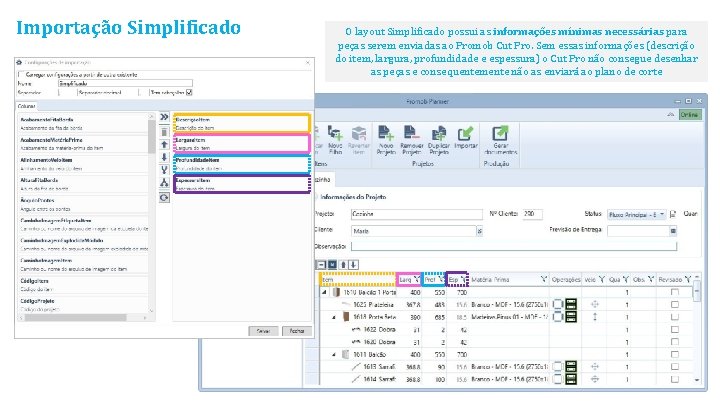

Importação Simplificado O layout Simplificado possui as informações mínimas necessárias para peças serem enviadas ao Promob Cut Pro. Sem essas informações (descrição do item, largura, profundidade e espessura) o Cut Pro não consegue desenhar as peças e consequentemente não as enviará ao plano de corte

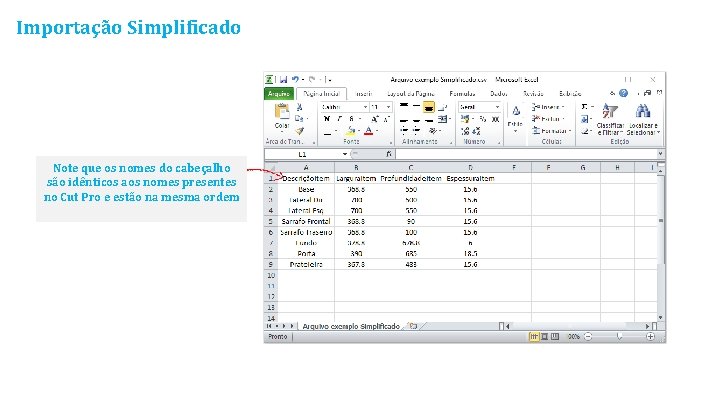

Importação Simplificado Note que os nomes do cabeçalho são idênticos aos nomes presentes no Cut Pro e estão na mesma ordem

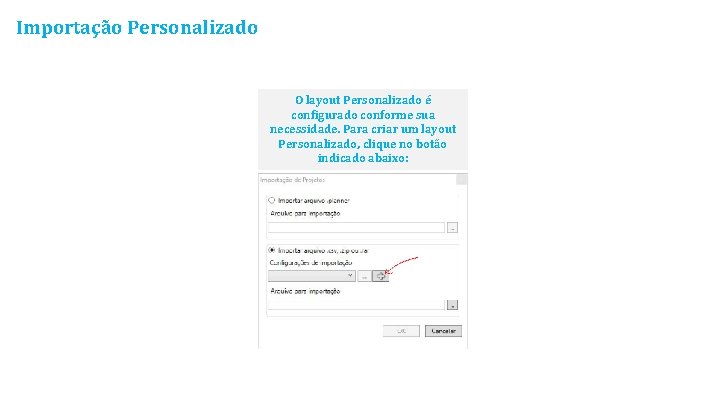

Importação Personalizado O layout Personalizado é configurado conforme sua necessidade. Para criar um layout Personalizado, clique no botão indicado abaixo:

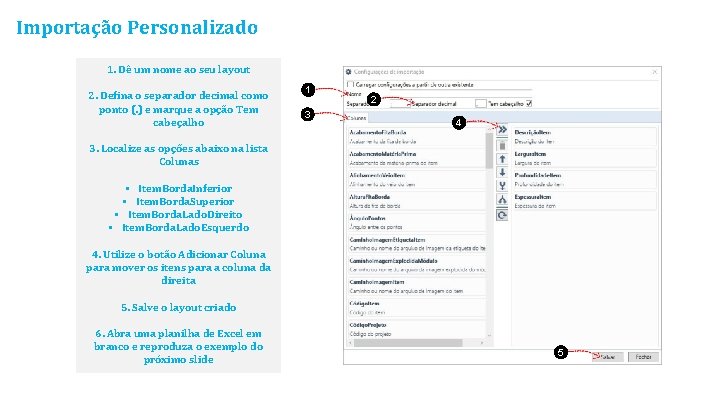

Importação Personalizado 1. Dê um nome ao seu layout 2. Defina o separador decimal como ponto (. ) e marque a opção Tem cabeçalho 1 3 2 4 3. Localize as opções abaixo na lista Colunas § Item. Borda. Inferior § Item. Borda. Superior § Item. Borda. Lado. Direito § Item. Borda. Lado. Esquerdo 4. Utilize o botão Adicionar Coluna para mover os itens para a coluna da direita 5. Salve o layout criado 6. Abra uma planilha de Excel em branco e reproduza o exemplo do próximo slide 5

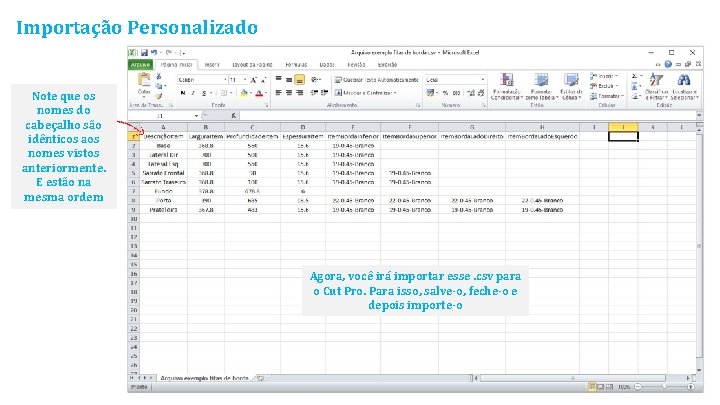

Importação Personalizado Note que os nomes do cabeçalho são idênticos aos nomes vistos anteriormente. E estão na mesma ordem Agora, você irá importar esse. csv para o Cut Pro. Para isso, salve-o, feche-o e depois importe-o

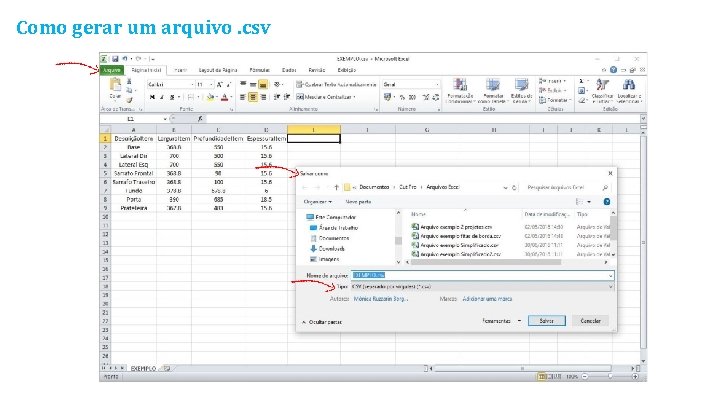

Como gerar um arquivo. csv

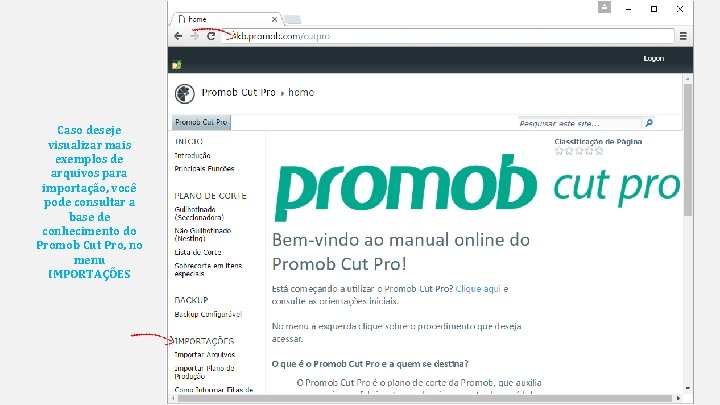

Caso deseje visualizar mais exemplos de arquivos para importação, você pode consultar a base de conhecimento do Promob Cut Pro, no menu IMPORTAÇÕES

Criando um Plano de Produção composto É possível otimizar mais de um projeto ao mesmo tempo

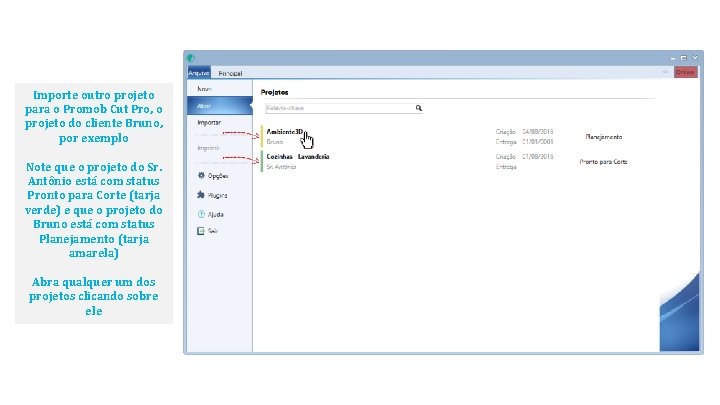

Importe outro projeto para o Promob Cut Pro, o projeto do cliente Bruno, por exemplo Note que o projeto do Sr. Antônio está com status Pronto para Corte (tarja verde) e que o projeto do Bruno está com status Planejamento (tarja amarela) Abra qualquer um dos projetos clicando sobre ele

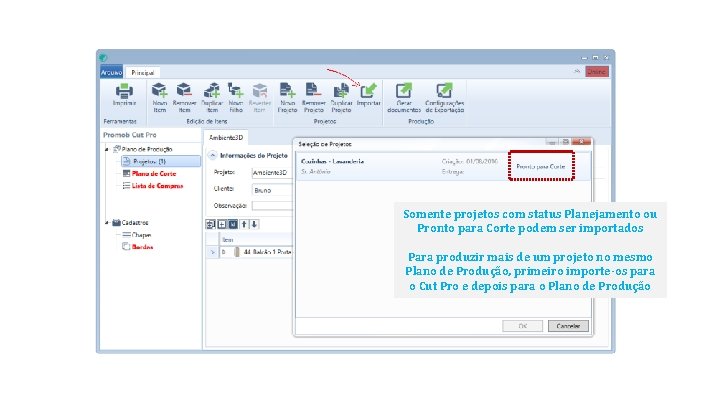

Somente projetos com status Planejamento ou Pronto para Corte podem ser importados Para produzir mais de um projeto no mesmo Plano de Produção, primeiro importe-os para o Cut Pro e depois para o Plano de Produção

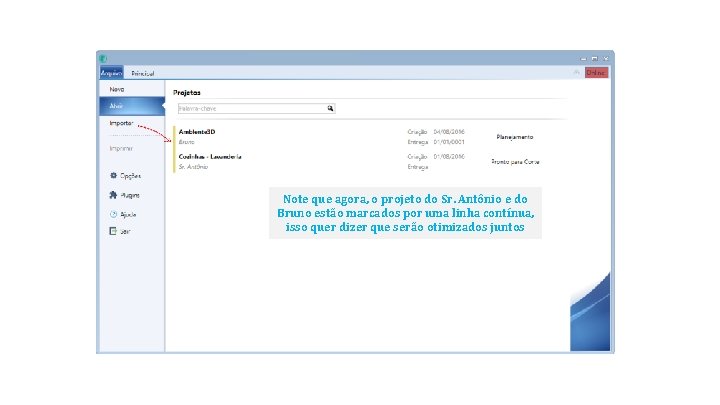

Note que agora, o projeto do Sr. Antônio e do Bruno estão marcados por uma linha contínua, isso quer dizer que serão otimizados juntos

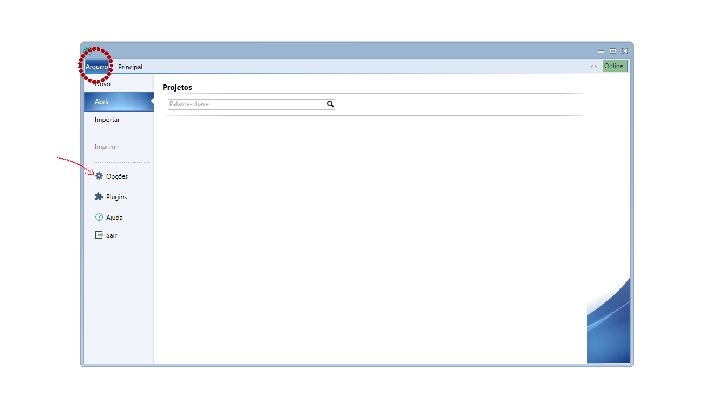

Opções do Menu Arquivo

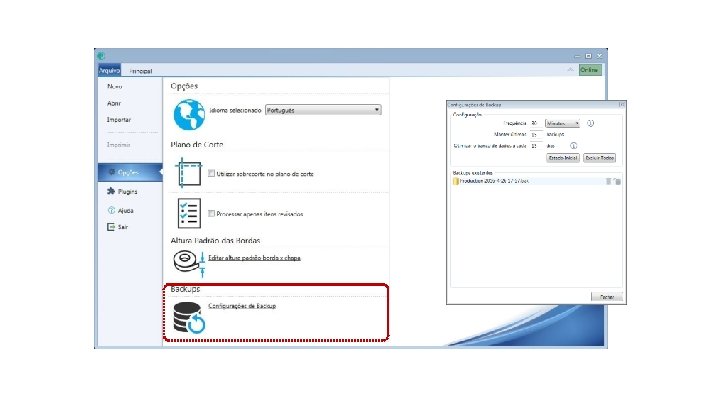

1. Define a frequência com que uma cópia do banco de dados deve ser feita e salva, pode-se trabalhar com minutos, horas ou dias; 2. Define quantas cópias devem ser mantidas; 3. Define a frequência em dias em que o banco de dados deve ser otimizado. Essa otimização tem por finalidade melhorar a performance do sistema; 4. O botão Estado Inicial zera o programa, ou seja, restaura todas as configurações iniciais, apagando todos os esquemas salvos, por isso deve ser utilizado com cautela; 5. O botão Excluir Todos exclui todos os backups existentes; 6. Esses são os backups propriamente ditos. A nomenclatura dos backups é composta por: Production ano - mês - dia hora - minuto. Exemplo: Production 2016 -4 -26 17 -57; 7. Botão que exclui determinado backup; 8. Botão que restaura determinado backup.

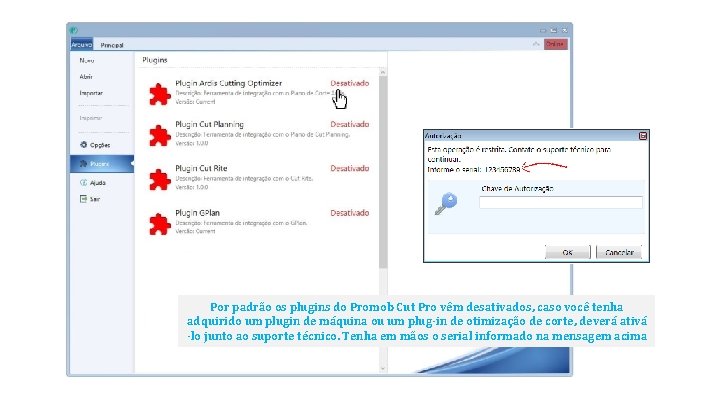

Por padrão os plugins do Promob Cut Pro vêm desativados, caso você tenha adquirido um plugin de máquina ou um plug-in de otimização de corte, deverá ativá -lo junto ao suporte técnico. Tenha em mãos o serial informado na mensagem acima

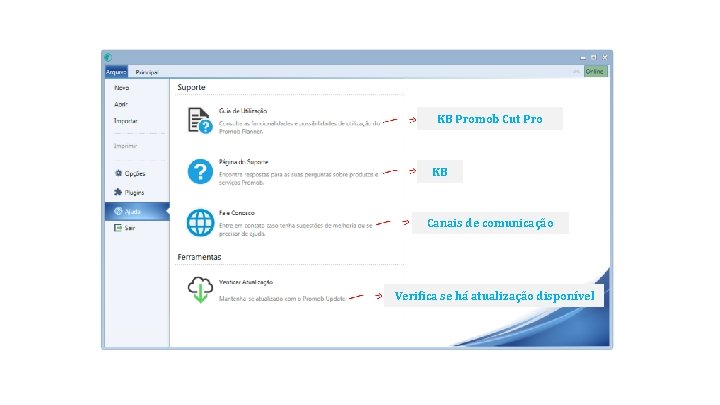

KB Promob Cut Pro KB Canais de comunicação Verifica se há atualização disponível

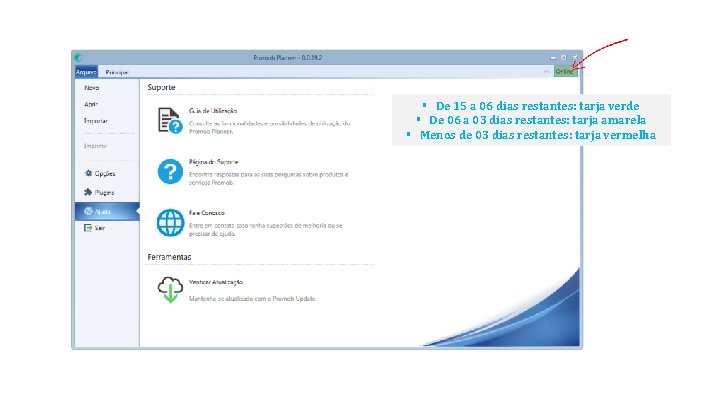

§ De 15 a 06 dias restantes: tarja verde § De 06 a 03 dias restantes: tarja amarela § Menos de 03 dias restantes: tarja vermelha
