Promise EX 4650 EX 8650 Controller Allgemeines Es

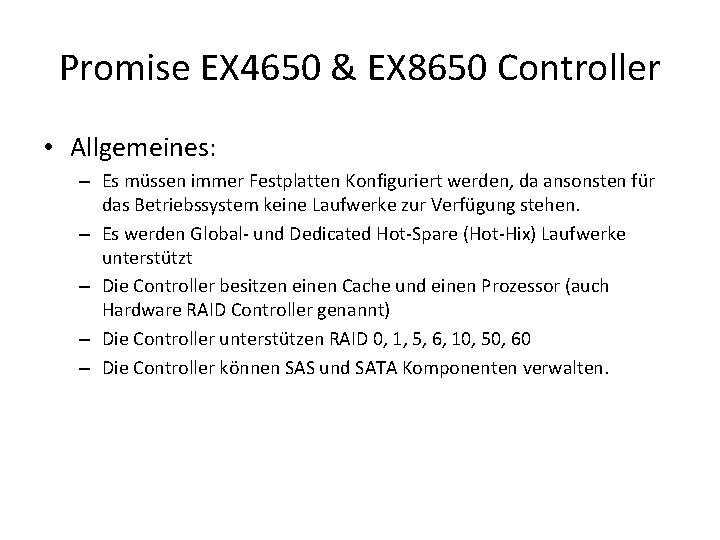

Promise EX 4650 & EX 8650 Controller • Allgemeines: – Es müssen immer Festplatten Konfiguriert werden, da ansonsten für das Betriebssystem keine Laufwerke zur Verfügung stehen. – Es werden Global- und Dedicated Hot-Spare (Hot-Hix) Laufwerke unterstützt – Die Controller besitzen einen Cache und einen Prozessor (auch Hardware RAID Controller genannt) – Die Controller unterstützen RAID 0, 1, 5, 6, 10, 50, 60 – Die Controller können SAS und SATA Komponenten verwalten.

Das BIOS Um in das BIOS zu gelangen, muss die Tastenkombination Strg+S gedrückt werden, was beim Hochfahren angezeigt wird.

BIOS Menü Verfügbare Tastaturbefehle Controller Selection Controller Information Physical Drive Management Disk Array Management Logical Drive Management verändern Spare Drive Management Backround Activity Event Log Time Sync Miscellaneous - Controller Auswahlmenü - Controller BIOS und Firmware Informationen - Festplatten Status und Informationen - Arrays anlegen, löschen, verändern - RAID Laufwerke für das Betriebssystem anlegen, löschen, - Hot-Spare Laufwerke anlegen, löschen, verändern - Hintergrundaktivität, wie Restlaufzeit von Rebuilds etc. - Speicher für Ereignisse - Zeit Synchronisation über das System BIOS - Alarmton und LED Einstellungen

RAID Laufwerk anlegen Mit den Pfeiltasten Menüpunkt Disk Array Management auswählen und mit der Enter-Taste bestätigen

RAID Laufwerk anlegen Create Disk Array auswählen und mit der Enter-Taste bestätigen

RAID Laufwerk anlegen Festplatten für das gewünschte RAID Laufwerk mit der Enter- oder Leertaste auswählen (2 für RAID 1, min. 2 für RAID 0, min. 3 für RAID 5, min. 4 für RAID 10 & 6, Min. 6 für RAID 50 und min. 8 für RAID 60).

RAID Laufwerk anlegen Mit den Pfeiltasten Save Configuration auswählen und mit der Enter Taste bestätigen.

RAID Laufwerk anlegen Eine Zusammenfassung des Array Laufwerks wird angezeigt. Jetzt mit den Pfeiltasten Return to Previous Menu auswählen und mit der Enter Taste bestätigen.

RAID Laufwerk anlegen Mit den Pfeiltasten Logical Drive Management auswählen und mit der Enter Taste bestätigen.

RAID Laufwerk anlegen Create Logical Drive auswählen und mit der Enter Taste bestätigen.

RAID Laufwerk anlegen Mit der Enter- oder Leertaste das vorher angelegte Array Laufwerk markieren. Danach mit den Pfeiltasten Next Step auswählen und mit der Enter Taste bestätigen.

RAID Laufwerk anlegen Logical Drive Name auswählen und mit der Enter Taste bestätigen. Hier muss ein beliebiger Name für das RAID Laufwerk eingetragen werden.

RAID Laufwerk anlegen Bei RAID Level mit der Enter Taste das Auswahlmenü öffnen, das gewünschte RAID Level auswählen und mit der Enter Taste bestätigen.

RAID Laufwerk anlegen Die restlichen Einstellungen auf Wunsch konfigurieren (Standard Einstellungen meistens OK). Danach Save Configuration auswählen und mit der Enter Taste bestätigen.

RAID Laufwerk anlegen Das angelegte RAID Laufwerk wird angezeigt. Hier mit den Pfeiltasten Return to Previous Menu auswählen und mit der Enter Taste bestätigen.

RAID Laufwerk Aktivität Mit den Pfeiltasten Background Activity auswählen und mit der Enter Taste bestätigen.

RAID Laufwerk Aktivität Hier wird die Aktivität auf dem RAID Laufwerk angezeigt.

Hot-Spare anlegen Mit den Pfeiltasten Spare Drive Management auswählen und mit der Enter Taste bestätigen.

Hot-Spare anlegen Assign Spare Drive auswählen und mit Enter bestätigen.

Hot-Spare anlegen Festplatte mit der Enter- oder Leertaste markieren. Danach Next Step auswählen und mit der Enter Taste bestätigen.

Hot-Spare anlegen Hier unter Spare Type die Art des Hot-Spare Laufwerk auswählen mit der Enter Taste bestätigen.

Hot-Spare anlegen Save Configuration auswählen und mit der Enter Taste bestätigen.

Hot-Spare anlegen Das angelegte Hot-Spare Laufwerk wird angezeigt. Hier mit den Pfeiltasten Return to Previous Menu auswählen und mit der Enter Taste bestätigen.

BIOS verlassen Um das BIOS zu verlassen, die F 10 Taste drücken und mit der y Taste bestätigen. Achtung: Das BIOS eines Systems ist immer auf Englisch gestellt, daher muss auf einer Deutschen Tastatur die z Taste gedrückt werden.
