Projeto Físico de uma Rede Local Laboratório de Redes de Computadores

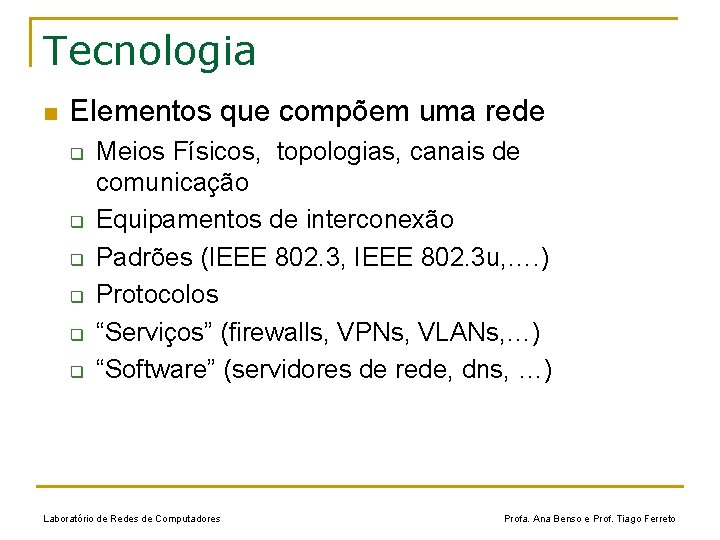

Tecnologia n Elementos que compõem uma rede q q q Meios Físicos, topologias, canais de comunicação Equipamentos de interconexão Padrões (IEEE 802. 3, IEEE 802. 3 u, …. ) Protocolos “Serviços” (firewalls, VPNs, VLANs, …) “Software” (servidores de rede, dns, …) Laboratório de Redes de Computadores Profa. Ana Benso e Prof. Tiago Ferreto

Planejamento da Rede n O que considerar? q q q q Interoperabilidade Compatibilidade “Durabilidade” da infraestrutura Custo efetivo do uso da rede, equipamentos e software Produtividade no compartilhamento de dados Confiança na rede e nos equipamentos da rede Treinamento e suporte aos usuários da tecnologia Laboratório de Redes de Computadores Profa. Ana Benso e Prof. Tiago Ferreto

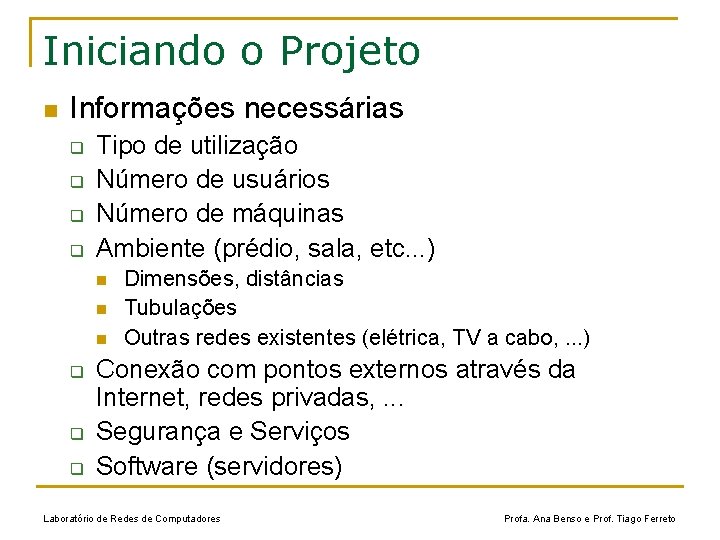

Iniciando o Projeto n Informações necessárias q q Tipo de utilização Número de usuários Número de máquinas Ambiente (prédio, sala, etc. . . ) n n n q q q Dimensões, distâncias Tubulações Outras redes existentes (elétrica, TV a cabo, . . . ) Conexão com pontos externos através da Internet, redes privadas, . . . Segurança e Serviços Software (servidores) Laboratório de Redes de Computadores Profa. Ana Benso e Prof. Tiago Ferreto

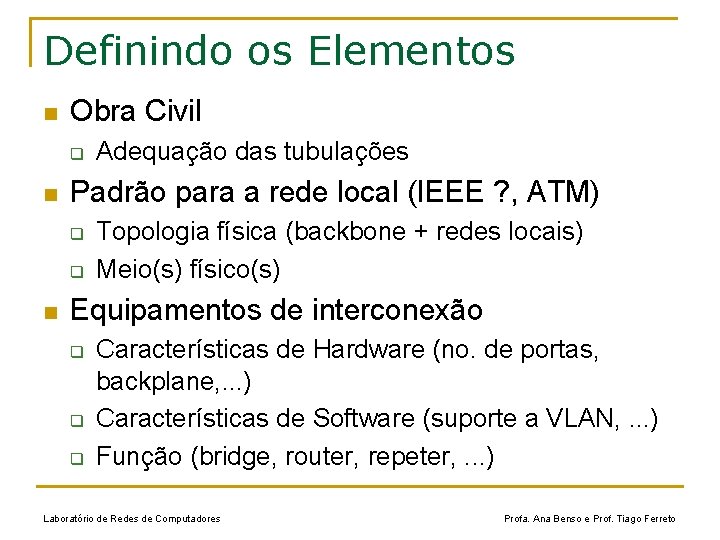

Definindo os Elementos n Obra Civil q n Padrão para a rede local (IEEE ? , ATM) q q n Adequação das tubulações Topologia física (backbone + redes locais) Meio(s) físico(s) Equipamentos de interconexão q q q Características de Hardware (no. de portas, backplane, . . . ) Características de Software (suporte a VLAN, . . . ) Função (bridge, router, repeter, . . . ) Laboratório de Redes de Computadores Profa. Ana Benso e Prof. Tiago Ferreto

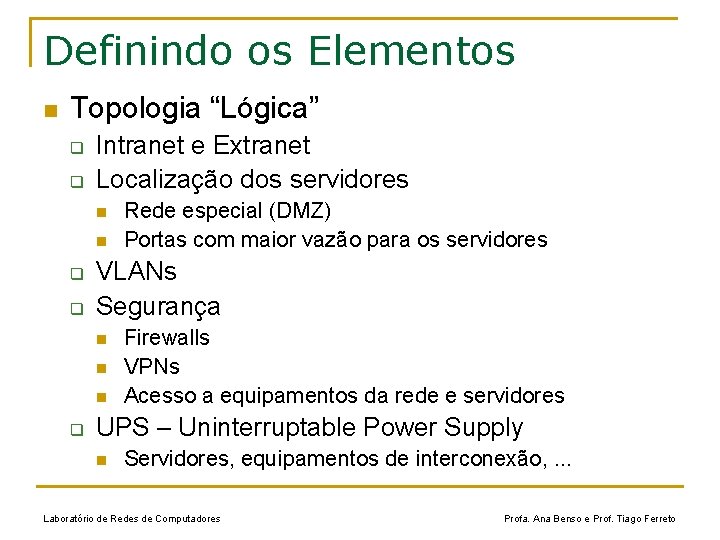

Definindo os Elementos n Topologia “Lógica” q q Intranet e Extranet Localização dos servidores n n q q VLANs Segurança n n n q Rede especial (DMZ) Portas com maior vazão para os servidores Firewalls VPNs Acesso a equipamentos da rede e servidores UPS – Uninterruptable Power Supply n Servidores, equipamentos de interconexão, . . . Laboratório de Redes de Computadores Profa. Ana Benso e Prof. Tiago Ferreto

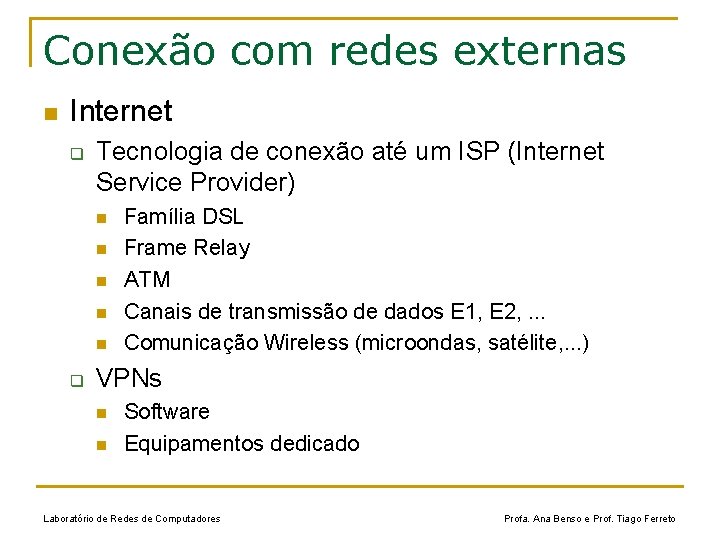

Conexão com redes externas n Internet q Tecnologia de conexão até um ISP (Internet Service Provider) n n n q Família DSL Frame Relay ATM Canais de transmissão de dados E 1, E 2, . . . Comunicação Wireless (microondas, satélite, . . . ) VPNs n n Software Equipamentos dedicado Laboratório de Redes de Computadores Profa. Ana Benso e Prof. Tiago Ferreto

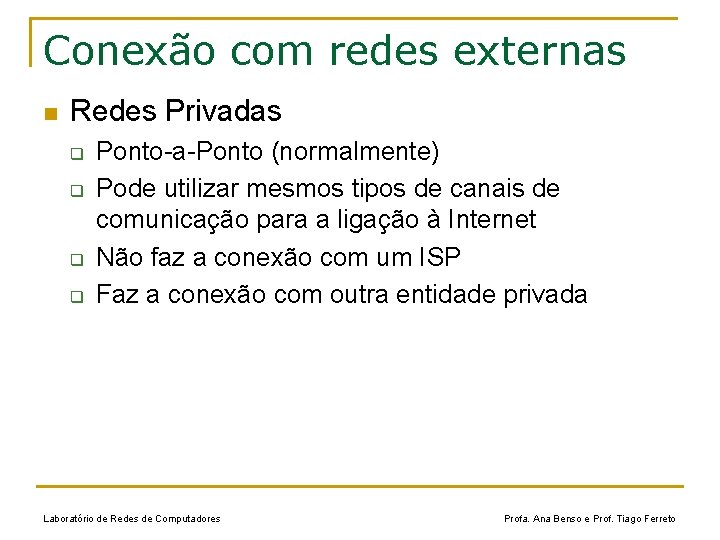

Conexão com redes externas n Redes Privadas q q Ponto-a-Ponto (normalmente) Pode utilizar mesmos tipos de canais de comunicação para a ligação à Internet Não faz a conexão com um ISP Faz a conexão com outra entidade privada Laboratório de Redes de Computadores Profa. Ana Benso e Prof. Tiago Ferreto

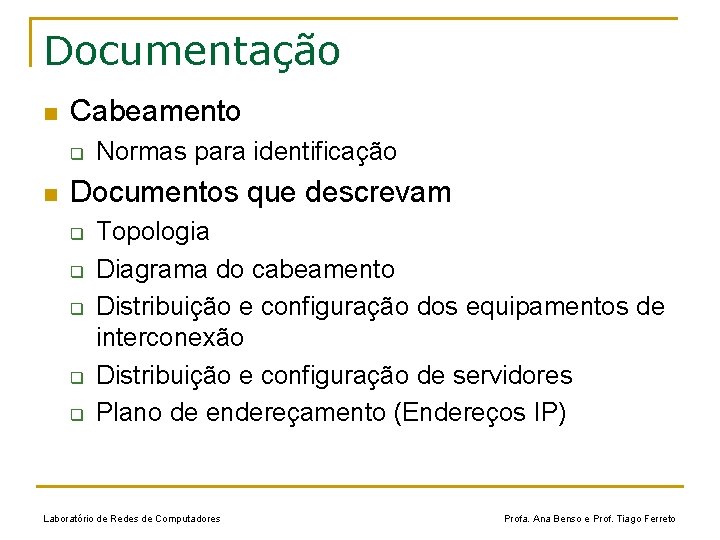

Documentação n Cabeamento q n Normas para identificação Documentos que descrevam q q q Topologia Diagrama do cabeamento Distribuição e configuração dos equipamentos de interconexão Distribuição e configuração de servidores Plano de endereçamento (Endereços IP) Laboratório de Redes de Computadores Profa. Ana Benso e Prof. Tiago Ferreto

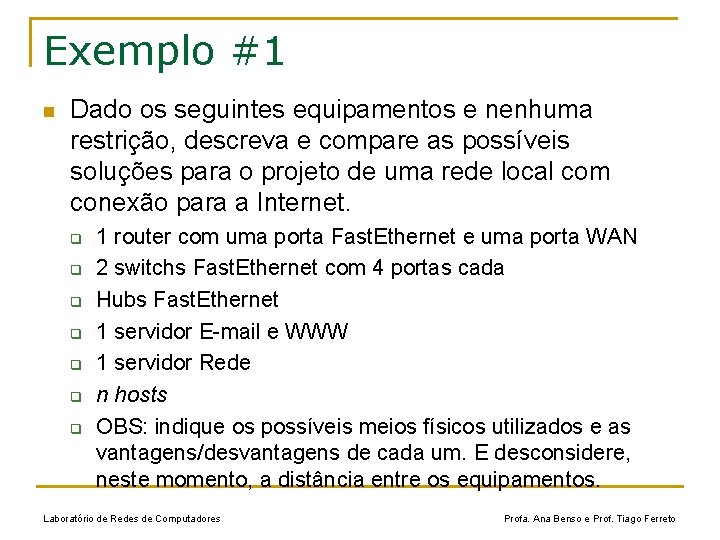

Exemplo #1 n Dado os seguintes equipamentos e nenhuma restrição, descreva e compare as possíveis soluções para o projeto de uma rede local com conexão para a Internet. q q q q 1 router com uma porta Fast. Ethernet e uma porta WAN 2 switchs Fast. Ethernet com 4 portas cada Hubs Fast. Ethernet 1 servidor E-mail e WWW 1 servidor Rede n hosts OBS: indique os possíveis meios físicos utilizados e as vantagens/desvantagens de cada um. E desconsidere, neste momento, a distância entre os equipamentos. Laboratório de Redes de Computadores Profa. Ana Benso e Prof. Tiago Ferreto
