Projeto e Simulação de um Amplificador de RF Alimentado por Bateria entre 750 MHz e 15 GHz

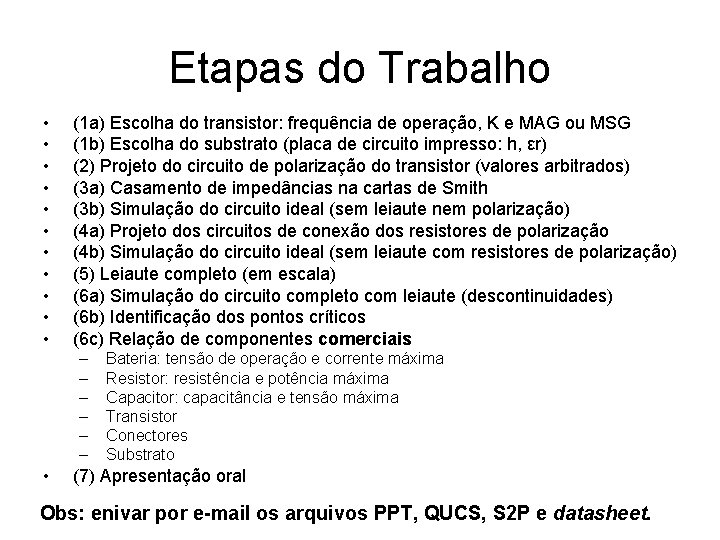

Etapas do Trabalho • • • (1 a) Escolha do transistor: frequência de operação, K e MAG ou MSG (1 b) Escolha do substrato (placa de circuito impresso: h, εr) (2) Projeto do circuito de polarização do transistor (valores arbitrados) (3 a) Casamento de impedâncias na cartas de Smith (3 b) Simulação do circuito ideal (sem leiaute nem polarização) (4 a) Projeto dos circuitos de conexão dos resistores de polarização (4 b) Simulação do circuito ideal (sem leiaute com resistores de polarização) (5) Leiaute completo (em escala) (6 a) Simulação do circuito completo com leiaute (descontinuidades) (6 b) Identificação dos pontos críticos (6 c) Relação de componentes comerciais – – – • Bateria: tensão de operação e corrente máxima Resistor: resistência e potência máxima Capacitor: capacitância e tensão máxima Transistor Conectores Substrato (7) Apresentação oral Obs: enivar por e-mail os arquivos PPT, QUCS, S 2 P e datasheet.

Cronograma • • Etapa 1: 12/06 (qua) Etapa 2: 17/06 (seg) Etapa 3: 19/06 (qua) Etapa 4: 24/06 (seg) Etapa 5: 26/06 (qua) Etapa 6: de 01/07 a 10/07 Etapa 7: de 15/07 a 24/07

Exemplo de Leiaute

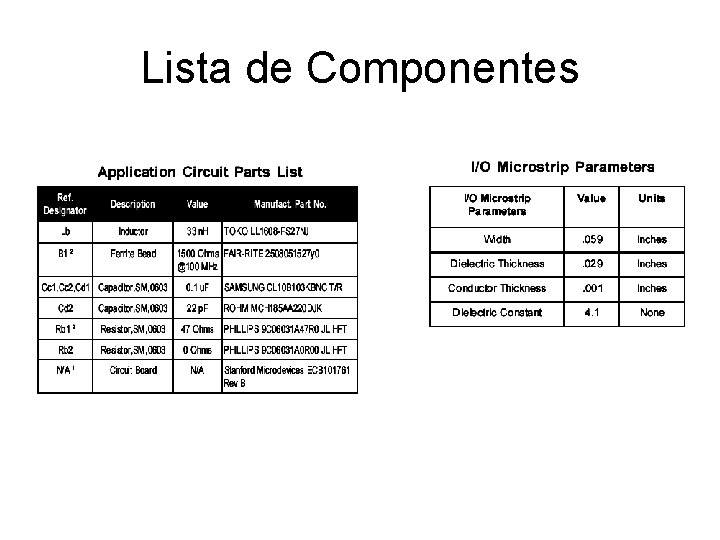

Lista de Componentes

Efeitos do Leiaute

Simulação Completa
