PROJETO DE ARQUITETURA O que um Projeto Arquitetnico

PROJETO DE ARQUITETURA

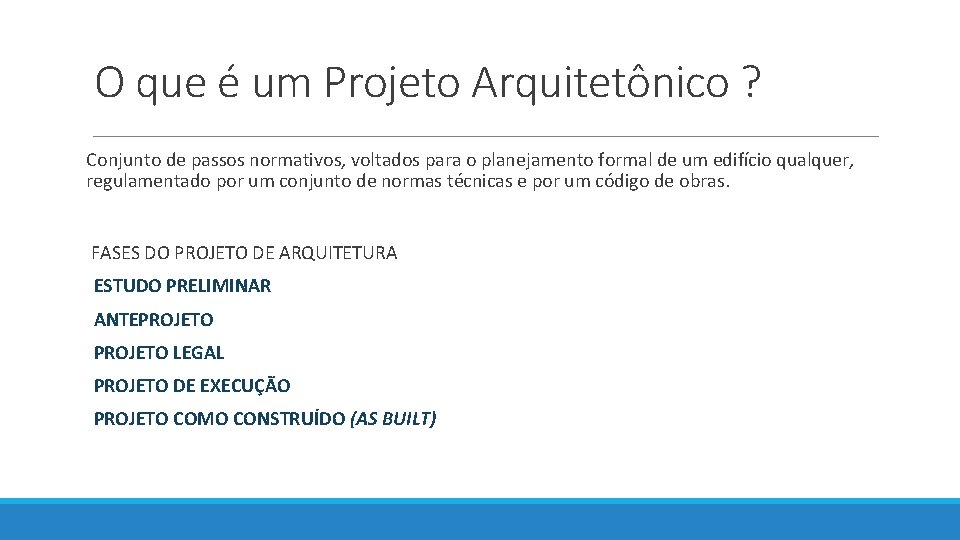

O que é um Projeto Arquitetônico ? Conjunto de passos normativos, voltados para o planejamento formal de um edifício qualquer, regulamentado por um conjunto de normas técnicas e por um código de obras. FASES DO PROJETO DE ARQUITETURA ESTUDO PRELIMINAR ANTEPROJETO LEGAL PROJETO DE EXECUÇÃO PROJETO COMO CONSTRUÍDO (AS BUILT)

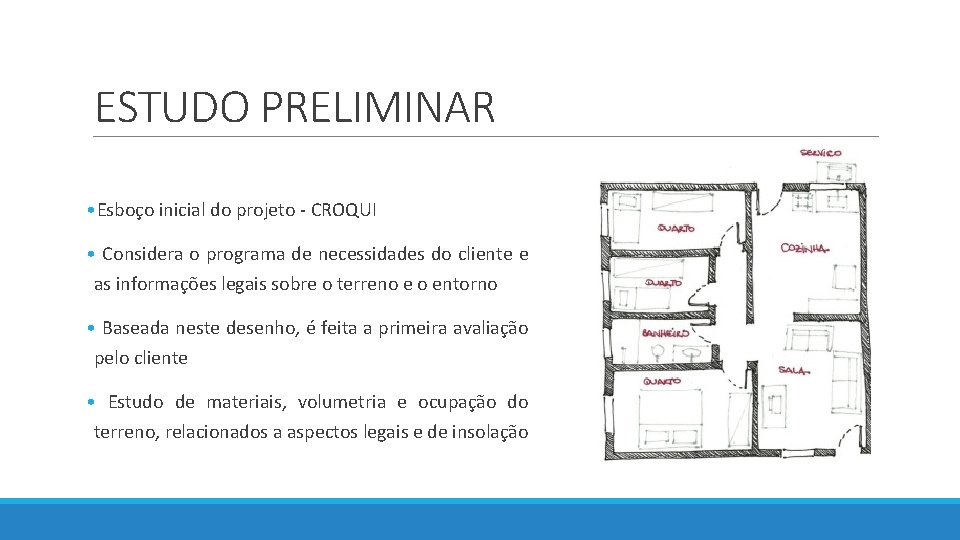

ESTUDO PRELIMINAR • Esboço inicial do projeto - CROQUI • Considera o programa de necessidades do cliente e as informações legais sobre o terreno e o entorno • Baseada neste desenho, é feita a primeira avaliação pelo cliente • Estudo de materiais, volumetria e ocupação do terreno, relacionados a aspectos legais e de insolação

ANTEPROJETO • Representação final da proposta arquitetônica que considera o estudo preliminar aprovado pelo cliente • Apresenta plantas de situação, plantas baixas, de cobertura, cortes gerais, fachadas e especificações • Ainda pode sofrer mudanças

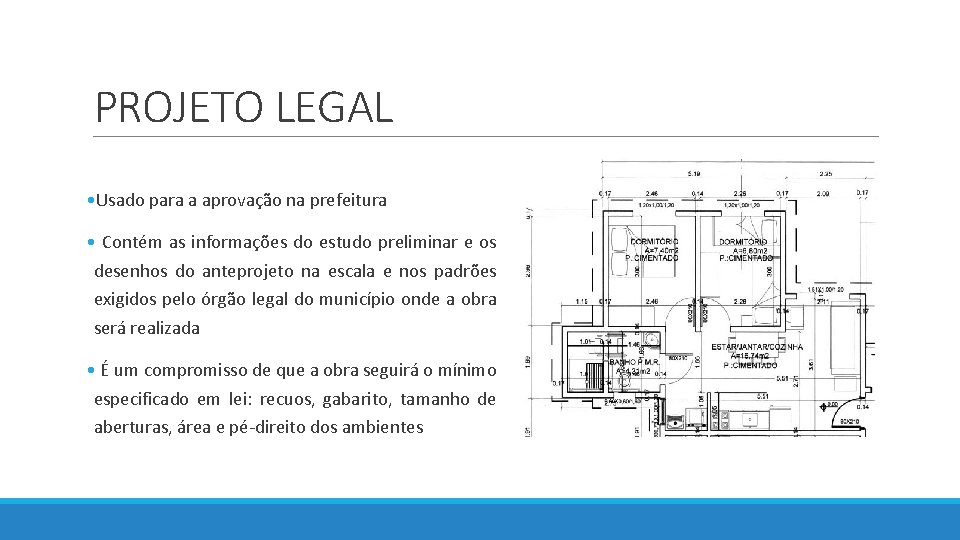

PROJETO LEGAL • Usado para a aprovação na prefeitura • Contém as informações do estudo preliminar e os desenhos do anteprojeto na escala e nos padrões exigidos pelo órgão legal do município onde a obra será realizada • É um compromisso de que a obra seguirá o mínimo especificado em lei: recuos, gabarito, tamanho de aberturas, área e pé-direito dos ambientes

PROJETO DE EXECUÇÃO • Baseado no anteprojeto • Ajusta-se aos projetos complementares, contendo pontos de hidráulica e elétrica, vistas das paredes das áreas molhadas com localização das peças e a paginação do revestimento, detalhamento de piso, paredes, caixilhos, forro e tudo o que for necessário para a execução da obra • Oferece memorial descritivo com modo de fazer e quantitativo do material

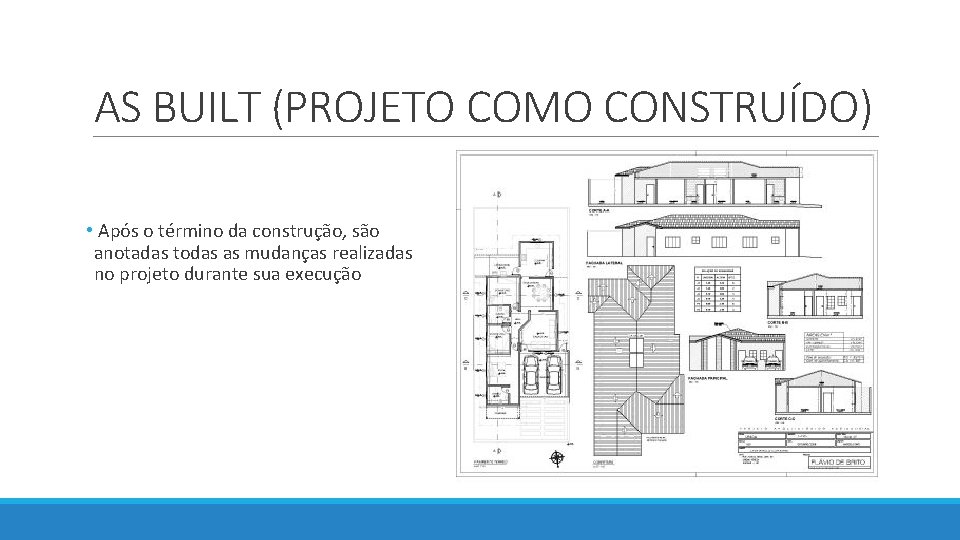

AS BUILT (PROJETO COMO CONSTRUÍDO) • Após o término da construção, são anotadas todas as mudanças realizadas no projeto durante sua execução

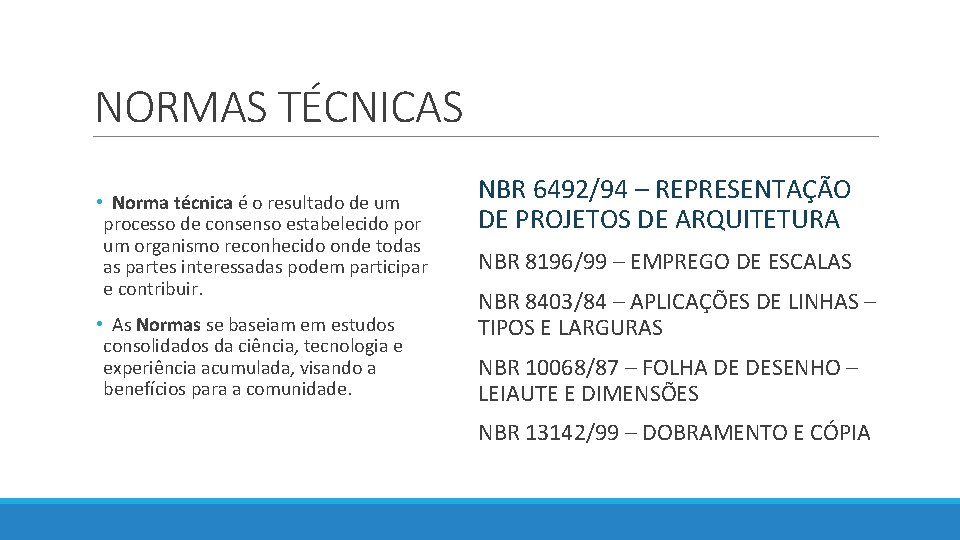

NORMAS TÉCNICAS • Norma técnica é o resultado de um processo de consenso estabelecido por um organismo reconhecido onde todas as partes interessadas podem participar e contribuir. • As Normas se baseiam em estudos consolidados da ciência, tecnologia e experiência acumulada, visando a benefícios para a comunidade. NBR 6492/94 – REPRESENTAÇÃO DE PROJETOS DE ARQUITETURA NBR 8196/99 – EMPREGO DE ESCALAS NBR 8403/84 – APLICAÇÕES DE LINHAS – TIPOS E LARGURAS NBR 10068/87 – FOLHA DE DESENHO – LEIAUTE E DIMENSÕES NBR 13142/99 – DOBRAMENTO E CÓPIA

ETAPAS DA CONCEPÇÃO DO PROJETO FATORES DETERMINANTES 1ª. ETAPA – CONCEITUAÇÃO – TIPOLOGIA O QUE SERÁ, COMO FUNCIONARÁ E CARACTERÍSTICAS PRINCIPAIS • • HABITACIONAL EDUCACIONAL SAÚDE INSTITUCIONAL RELIGIOSA COMÉRCIAL (TIPOS) INDÚSTRIAL Entenda a abrangência de cada tema, suas características e especificidades.

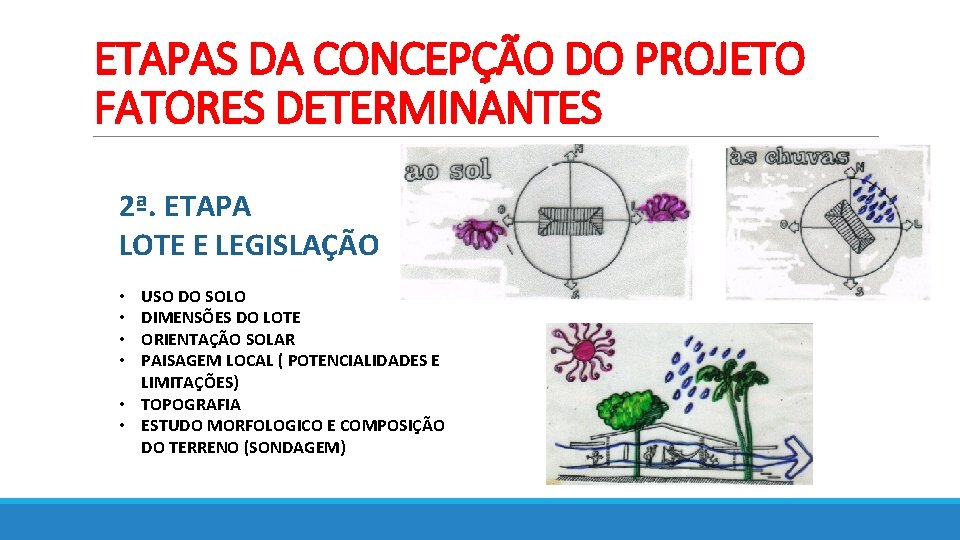

ETAPAS DA CONCEPÇÃO DO PROJETO FATORES DETERMINANTES 2ª. ETAPA LOTE E LEGISLAÇÃO USO DO SOLO DIMENSÕES DO LOTE ORIENTAÇÃO SOLAR PAISAGEM LOCAL ( POTENCIALIDADES E LIMITAÇÕES) • TOPOGRAFIA • ESTUDO MORFOLOGICO E COMPOSIÇÃO DO TERRENO (SONDAGEM) • •

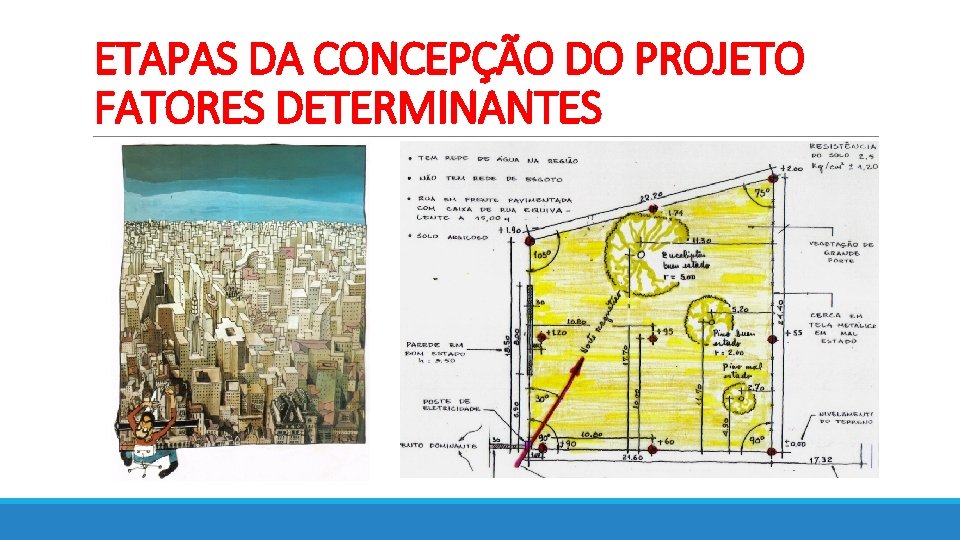

ETAPAS DA CONCEPÇÃO DO PROJETO FATORES DETERMINANTES

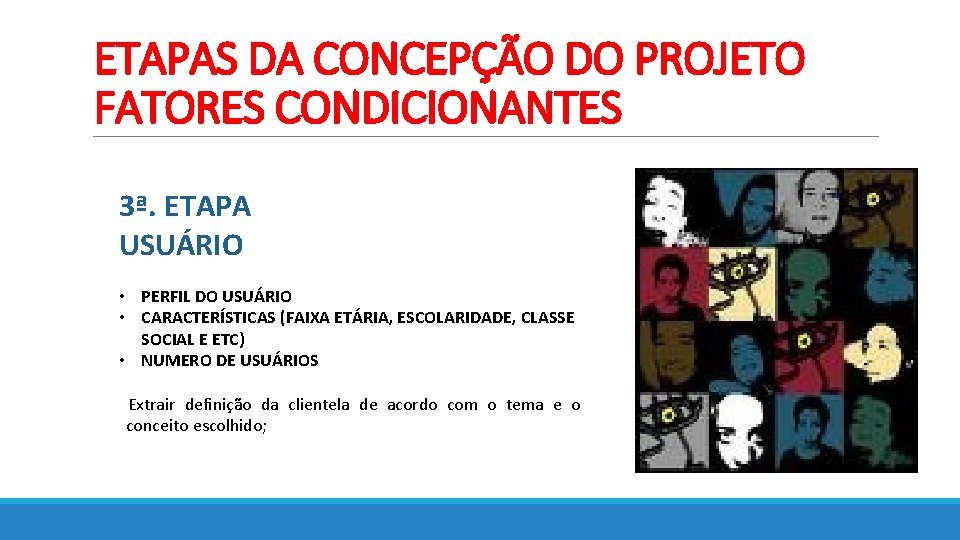

ETAPAS DA CONCEPÇÃO DO PROJETO FATORES CONDICIONANTES 3ª. ETAPA USUÁRIO • PERFIL DO USUÁRIO • CARACTERÍSTICAS (FAIXA ETÁRIA, ESCOLARIDADE, CLASSE SOCIAL E ETC) • NUMERO DE USUÁRIOS Extrair definição da clientela de acordo com o tema e o conceito escolhido;

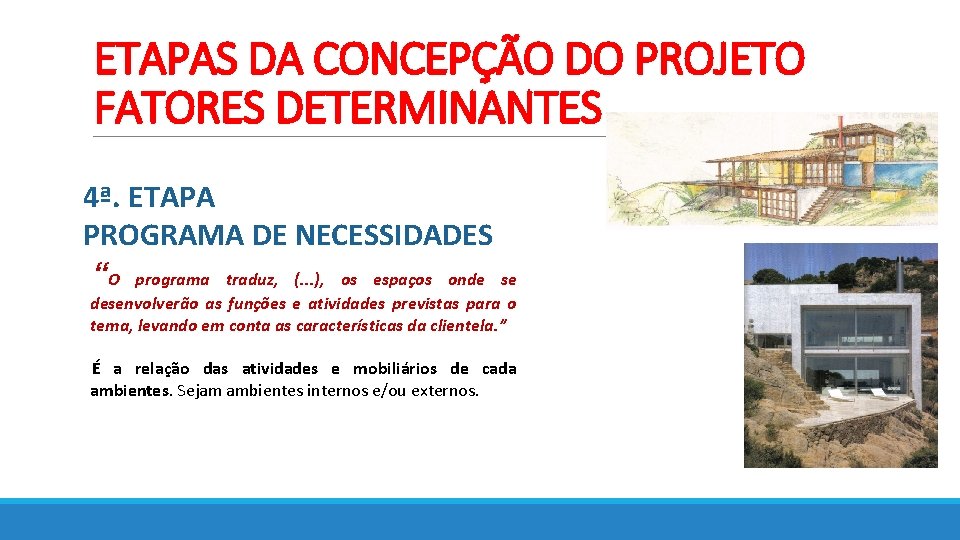

ETAPAS DA CONCEPÇÃO DO PROJETO FATORES DETERMINANTES 4ª. ETAPA PROGRAMA DE NECESSIDADES “O programa traduz, (. . . ), os espaços onde se desenvolverão as funções e atividades previstas para o tema, levando em conta as características da clientela. ” É a relação das atividades e mobiliários de cada ambientes. Sejam ambientes internos e/ou externos.

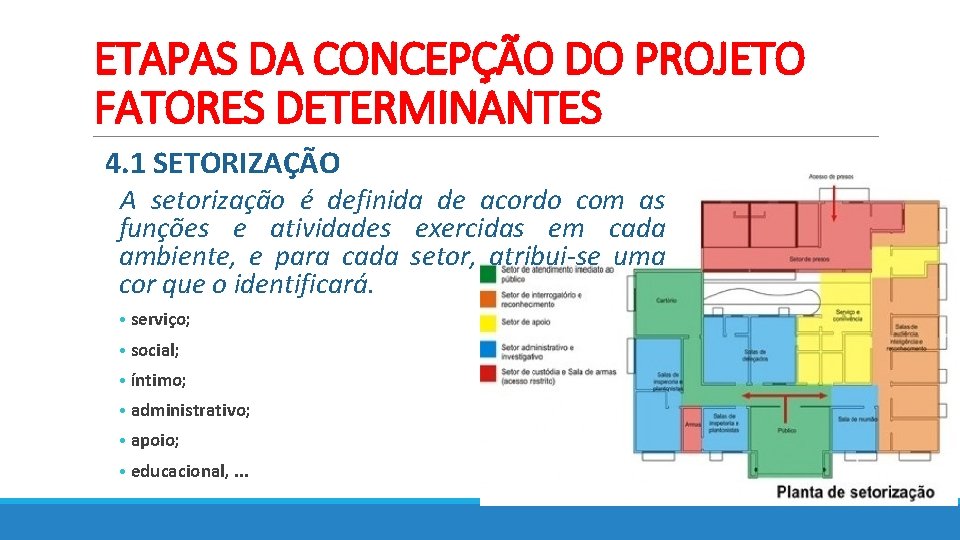

ETAPAS DA CONCEPÇÃO DO PROJETO FATORES DETERMINANTES 4. 1 SETORIZAÇÃO A setorização é definida de acordo com as funções e atividades exercidas em cada ambiente, e para cada setor, atribui-se uma cor que o identificará. • serviço; • social; • íntimo; • administrativo; • apoio; • educacional, . . .

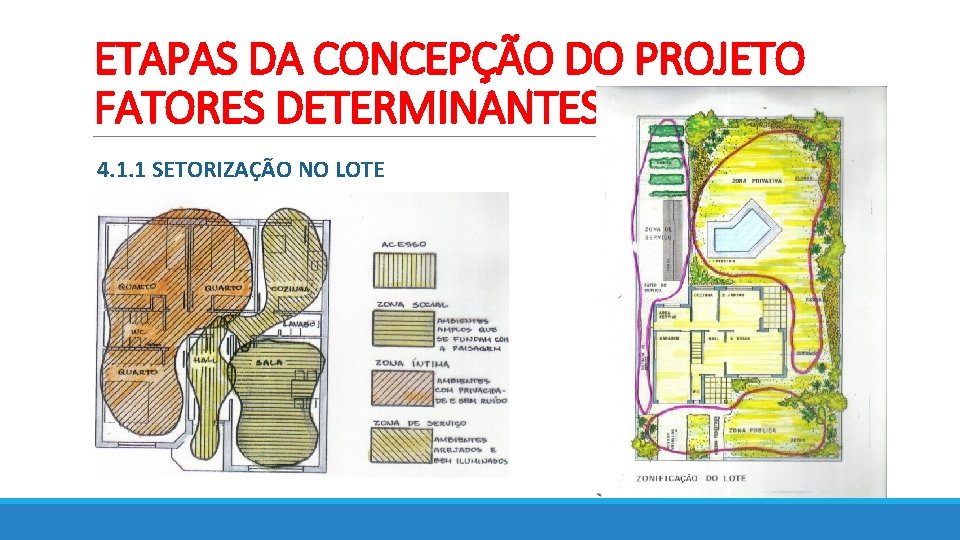

ETAPAS DA CONCEPÇÃO DO PROJETO FATORES DETERMINANTES 4. 1. 1 SETORIZAÇÃO NO LOTE

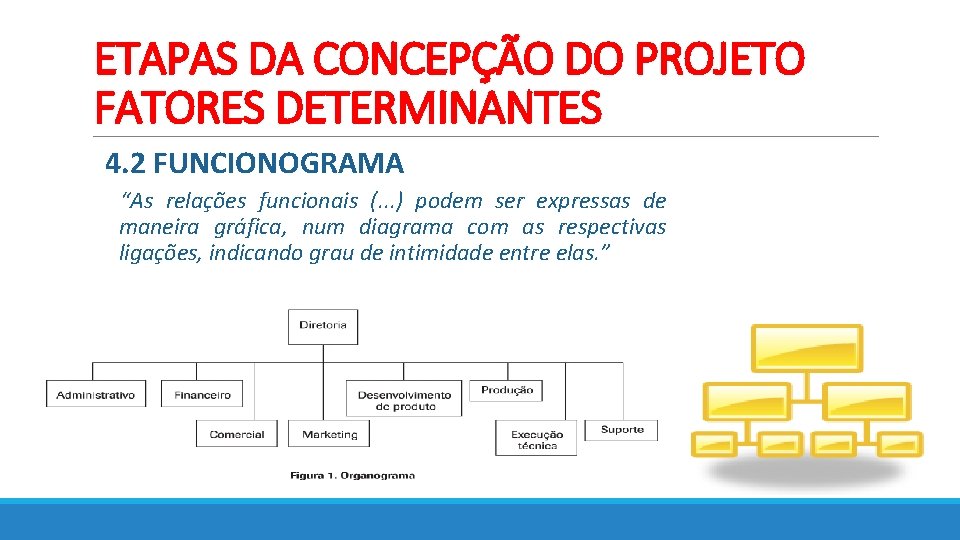

ETAPAS DA CONCEPÇÃO DO PROJETO FATORES DETERMINANTES 4. 2 FUNCIONOGRAMA “As relações funcionais (. . . ) podem ser expressas de maneira gráfica, num diagrama com as respectivas ligações, indicando grau de intimidade entre elas. ”

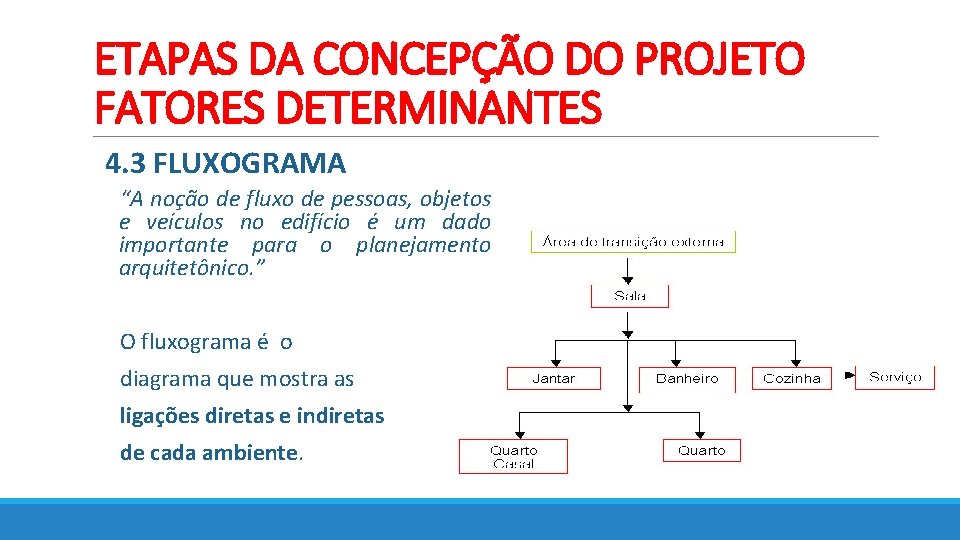

ETAPAS DA CONCEPÇÃO DO PROJETO FATORES DETERMINANTES 4. 3 FLUXOGRAMA “A noção de fluxo de pessoas, objetos e veículos no edifício é um dado importante para o planejamento arquitetônico. ” O fluxograma é o diagrama que mostra as ligações diretas e indiretas de cada ambiente.

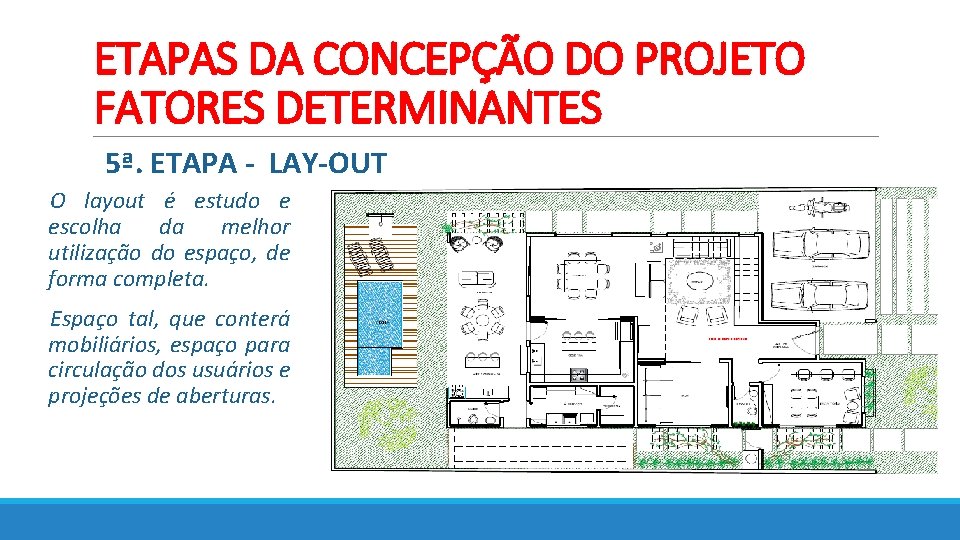

ETAPAS DA CONCEPÇÃO DO PROJETO FATORES DETERMINANTES 5ª. ETAPA - LAY-OUT O layout é estudo e escolha da melhor utilização do espaço, de forma completa. Espaço tal, que conterá mobiliários, espaço para circulação dos usuários e projeções de aberturas.

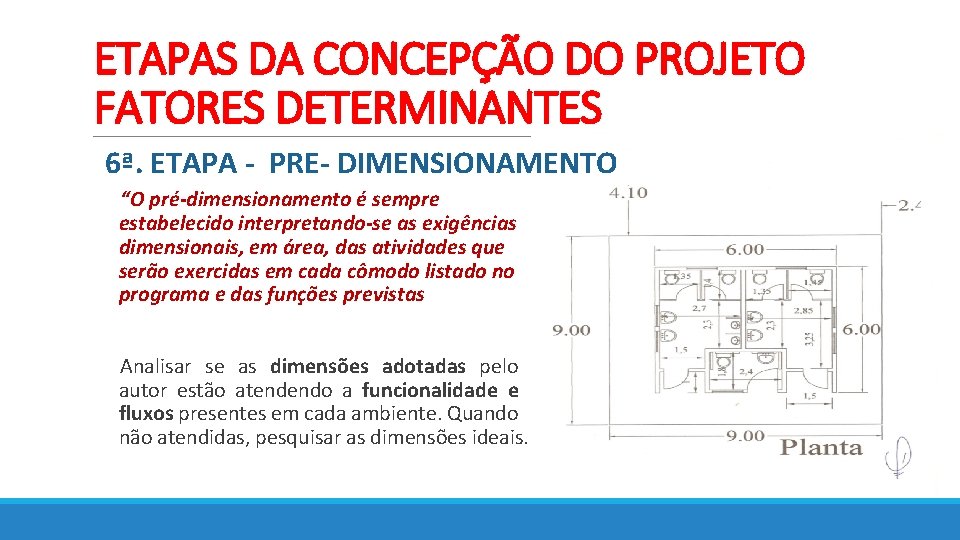

ETAPAS DA CONCEPÇÃO DO PROJETO FATORES DETERMINANTES 6ª. ETAPA - PRE- DIMENSIONAMENTO “O pré-dimensionamento é sempre estabelecido interpretando-se as exigências dimensionais, em área, das atividades que serão exercidas em cada cômodo listado no programa e das funções previstas Analisar se as dimensões adotadas pelo autor estão atendendo a funcionalidade e fluxos presentes em cada ambiente. Quando não atendidas, pesquisar as dimensões ideais.

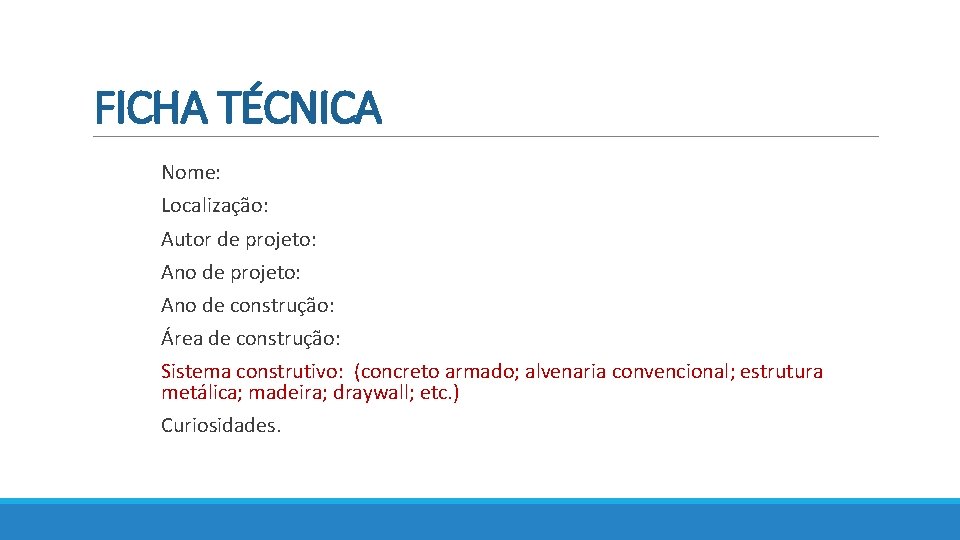

FICHA TÉCNICA Nome: Curiosidades. Localização: Autor de projeto: Ano de construção: Área de construção: Sistema construtivo: (concreto armado; alvenaria convencional; estrutura metálica; madeira; draywall; etc. )
