PROJETO CORPORATIVO DE QUALIFICAO EM SMS PARA EMPREGADOS

PROJETO CORPORATIVO DE QUALIFICAÇÃO EM SMS PARA EMPREGADOS DE EMPRESAS PRESTADORAS DE SERVIÇO Nome do Instrutor Horários Avaliação

SMS ENGENHARIA PLATAFORMAS E NAVIOS “Tudo o que fazemos tem uma conseqüência. É preciso que estejamos atentos todo o tempo, pensando nas conseqüências do que estamos causando ao ambiente, aos colegas de trabalho, aos nossos familiares, aos nossos vizinhos e a nós mesmos em decorrência de nossas atividades. ” Slide 2

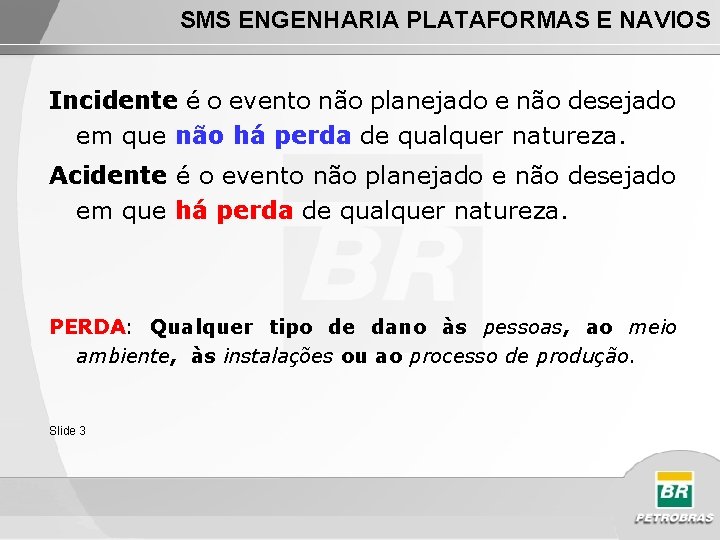

SMS ENGENHARIA PLATAFORMAS E NAVIOS Incidente é o evento não planejado e não desejado em que não há perda de qualquer natureza. Acidente é o evento não planejado e não desejado em que há perda de qualquer natureza. PERDA: Qualquer tipo de dano às pessoas, ao meio ambiente, às instalações ou ao processo de produção. Slide 3

SMS ENGENHARIA PLATAFORMAS E NAVIOS Segurança Meio Ambiente Saúde Slide 4

SMS ENGENHARIA PLATAFORMAS E NAVIOS Reduzir é diminuir o consumo de recursos naturais. Reutilizar é dar uso adicional a um objeto que já serviu à sua função sem alterar sua composição. Reciclar é aproveitar o material usado como matéria prima para a produção de outro bem. Slide 5

SMS ENGENHARIA PLATAFORMAS E NAVIOS POLUIÇÃO É qualquer energia ou substância lançada no ambiente, por atividades humanas, que cause degradação ambiental. Slide 6

SMS ENGENHARIA PLATAFORMAS E NAVIOS Imagem do cotidiano Slide 7

SMS ENGENHARIA PLATAFORMAS E NAVIOS Cotidiano na Amzônia e na Mata Atlântica Slide 8

SMS ENGENHARIA PLATAFORMAS E NAVIOS Efeito da poluição numa estátua, demonstrando o ataque químico que sofremos todos o dias ao longo do tempo. Slide 9

SMS ENGENHARIA PLATAFORMAS E NAVIOS Impacto Ambiental é qualquer alteração que acontece nos bens públicos (bens que pertencem a uma população). Pode ser positivo ou negativo. Impacto Ambiental Negativo é chamado de Dano Ambiental. Acidentes Ambientais são os acidentes que causam danos ambientais. Slide 10

SMS ENGENHARIA PLATAFORMAS E NAVIOS EQUIPAMENTO DE PROTEÇÃO INDIVIDUAL SÃO OBRIGAÇÕES Do empregado Da empresa conhecer os EPI’s obrigatórios da atividade e usá-los corretamente. fornecer o EPI adequado, treinar os empregados para seu uso e garantir a supervisão.

SMS ENGENHARIA PLATAFORMAS E NAVIOS DOENÇAS RELACIONADAS AO TRABALHO Medidas Preventivas (ruído) na fonte emissora do agente (isolamento acústico de equipamento que faz muito ruído) na trajetória de expansão do agente (instalação de barreiras para absorção do som) no corpo do trabalhador (uso de protetor auricular - EPI) Slide 12

SMS ENGENHARIA PLATAFORMAS E NAVIOS Imprudência É praticar uma ação sem as devidas precauções. Imperícia É praticar uma ação sem aptidão especial, habilidade, conhecimento ou experiência necessária. Negligência É a omissão voluntária de cuidados necessários ou a falta ou demora em prevenir algum acidente. Slide 13

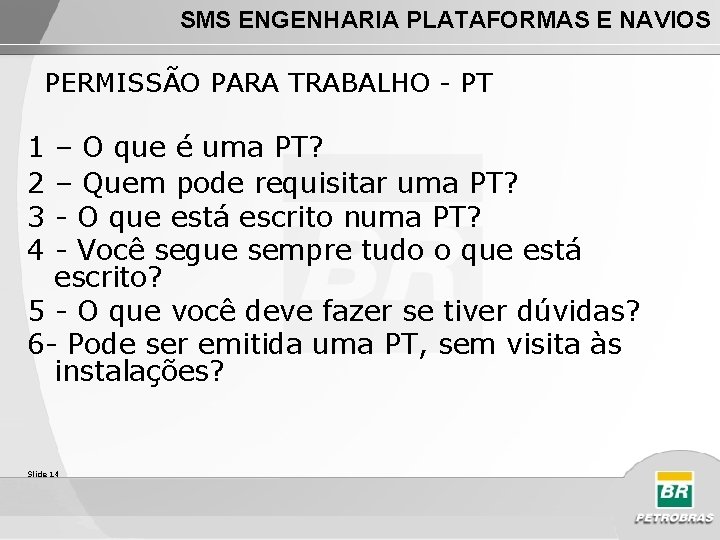

SMS ENGENHARIA PLATAFORMAS E NAVIOS PERMISSÃO PARA TRABALHO - PT 1 – O que é uma PT? 2 – Quem pode requisitar uma PT? 3 - O que está escrito numa PT? 4 - Você segue sempre tudo o que está escrito? 5 - O que você deve fazer se tiver dúvidas? 6 - Pode ser emitida uma PT, sem visita às instalações? Slide 14

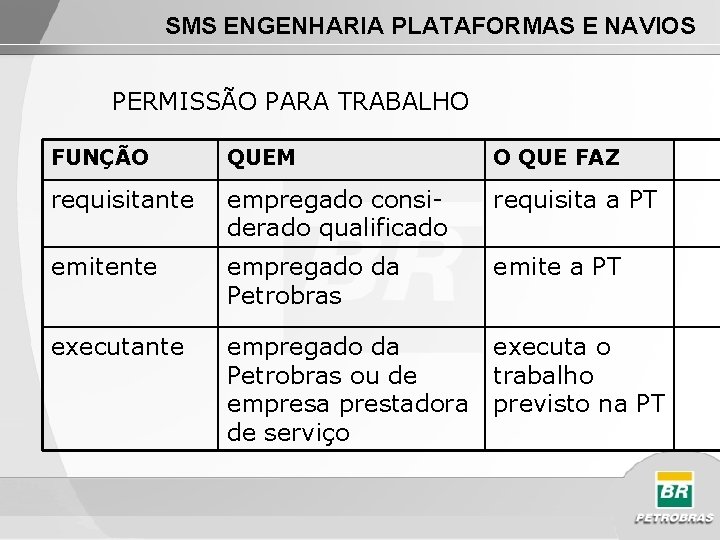

SMS ENGENHARIA PLATAFORMAS E NAVIOS PERMISSÃO PARA TRABALHO FUNÇÃO QUEM O QUE FAZ requisitante empregado considerado qualificado requisita a PT emitente empregado da Petrobras emite a PT executante empregado da executa o Petrobras ou de trabalho empresa prestadora previsto na PT de serviço

SMS ENGENHARIA PLATAFORMAS E NAVIOS FERRAMENTAS É preciso que as ferramentas sejam: Adequadas ao trabalho Usadas de maneira correta e nunca improvisada Mantidas em bom estado de conservação Enviadas para manutenção, quando reparos forem necessários Slide 16

SMS ENGENHARIA PLATAFORMAS E NAVIOS LEVANTAR E CARREGAR OBJETOS Para levantar e carregar objetos corretamente, o trabalhador deve proceder da seguinte maneira: aproximar-se do objeto que vai ser levantado manter os pés separados na largura dos ombros para melhor sustentação dobrar os joelhos, mantendo a coluna reta e a musculatura do abdome contraída levantar o objeto e mantê-lo junto ao tronco, apoiando-se nos músculos das pernas com os joelhos levemente dobrados evitar torcer o corpo durante o deslocamento do objeto Slide 17

SMS ENGENHARIA PLATAFORMAS E NAVIOS PRINCIPAIS MEDIDAS HIGIÊNICAS PARA EVITAR VERMINOSE Beber somente água filtrada ou fervida Lavar cuidadosamente as verduras, legumes e frutas Consumir apenas carne bem passada Andar sempre com os pés calçados, exceto nos lugares seguramente limpos Lavar as mãos antes das refeições e após usar o sanitário Manter as unhas limpas e curtas Conservar as instalações sanitárias limpas Slide 18

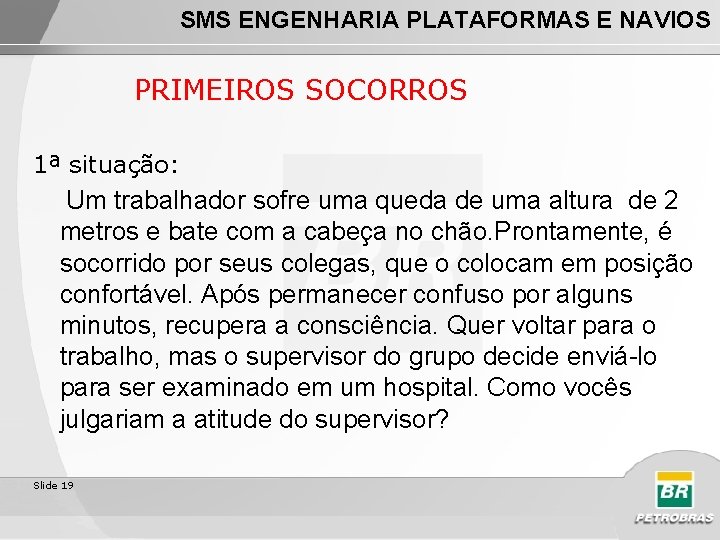

SMS ENGENHARIA PLATAFORMAS E NAVIOS PRIMEIROS SOCORROS 1ª situação: Um trabalhador sofre uma queda de uma altura de 2 metros e bate com a cabeça no chão. Prontamente, é socorrido por seus colegas, que o colocam em posição confortável. Após permanecer confuso por alguns minutos, recupera a consciência. Quer voltar para o trabalho, mas o supervisor do grupo decide enviá-lo para ser examinado em um hospital. Como vocês julgariam a atitude do supervisor? Slide 19

SMS ENGENHARIA PLATAFORMAS E NAVIOS PRIMEIROS SOCORROS 2ªsituação: Um trabalhador sente a penetração de um inseto em seu ouvido direito e pede auxílio aos colegas por causa do grande desconforto. Qual a primeira ação a ser tomada? A- Após deitar o trabalhador sobre o lado esquerdo, um socorrista deve pingar, no ouvido direito da vítima, 4 gotas de óleo de cozinha ou azeite. Após algum tempo o inseto pára de mover-se e cessa o desconforto da vítima. A seguir a vítima é orientado a adotar a posição oposta, que faz o óleo escorrer do ouvido, junto com o inseto morto B- O socorrista tentar tirar o inseto com uma pinça. C- Dar um tranqüilizante para a vítima, pois essa é a melhor conduta Slide 20

SMS ENGENHARIA PLATAFORMAS E NAVIOS PRIMEIROS SOCORROS 3ªsituação: Um trabalhador recebe um jato de um produto químico sobre a face, que atinge seus olhos. Qual a medida de primeiros socorros a ser aplicada? Slide 21

SMS ENGENHARIA PLATAFORMAS E NAVIOS EXTINTORES DE INCÊNDIO Classe Combustível Tipo de Extintor A papel, fibras, tecidos e madeira. Água B líquidos e gases combustíveis Pó químico / CO 2 C equipamentos elétricos energizados CO 2 / Pó químico D magnésio, lítio, zinco etc Pó químico específico

SMS ENGENHARIA PLATAFORMAS E NAVIOS Disciplina Operacional está relacionada com a execução das tarefas de acordo com os procedimentos documentados e as melhores práticas de trabalho conhecidas. Slide 23

SMS ENGENHARIA PLATAFORMAS E NAVIOS SITUAÇÃO Após o teste hidrostático em um gasoduto, a equipe se prepara iniciar o bombeamento de nitrogênio, para retirar o oxigênio do interior da tubulação e, dessa forma, afastar o perigo de explosão no início da operação do duto. O responsável pela equipe checa, via rádio, se todos estão preparados, mas não avisa sobre o início do bombeamento. Um dos trabalhadores lembrou que após o teste hidrostático deixou seu capacete na caixa de válvula. Para que ninguém soubesse que ele havia esquecido o capacete, retirado em razão do forte calor, confirma por rádio, que está tudo pronto. O bombeamento de nitrogênio é, então, iniciado. Quase ao mesmo tempo, o trabalhador para pegar seu capacete resolve entrar rapidamente na caixa de válvula, abrindo a boca de visita. Neste instante, começa a sentir tontura e falta de ar, e desmaia. Slide 24

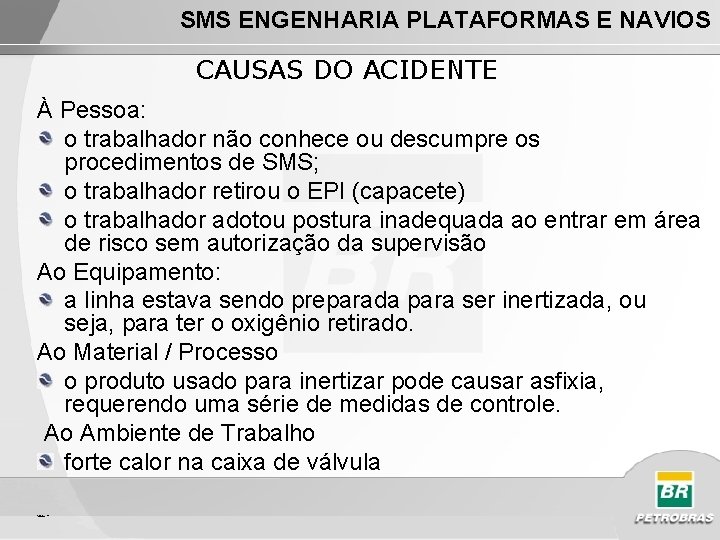

SMS ENGENHARIA PLATAFORMAS E NAVIOS CAUSAS DO ACIDENTE À Pessoa: o trabalhador não conhece ou descumpre os procedimentos de SMS; o trabalhador retirou o EPI (capacete) o trabalhador adotou postura inadequada ao entrar em área de risco sem autorização da supervisão Ao Equipamento: a linha estava sendo preparada para ser inertizada, ou seja, para ter o oxigênio retirado. Ao Material / Processo o produto usado para inertizar pode causar asfixia, requerendo uma série de medidas de controle. Ao Ambiente de Trabalho forte calor na caixa de válvula Slide 27

SMS ENGENHARIA PLATAFORMAS E NAVIOS EVITANDO ACIDENTES A empresa deve estabelecer medidas de caráter administrativo e organizacional visando: que seus empregados adotem comportamento adequado, para evitar acidentes, doenças e danos ao meio ambiente no caso de acidentes, a adoção de medidas de respostas a emergências rápidas e eficazes Slide 26

SMS ENGENHARIA PLATAFORMAS E NAVIOS AGENTES EXEMPLOS Físicos ruídos, vibrações, radiações, frio, calor etc. Químicos poeiras, fumos, gases, vapores etc. Biológicos vírus, bactérias, fungos e outros parasitas Ergonômicos esforço físico intenso, postura inadequada, movimentos repetitivos etc.

SMS ENGENHARIA PLATAFORMAS E NAVIOS Primeira situação: Está sendo realizado um trabalho dentro de um tanque, usando esmerilhadeira. O tanque havia armazenado derivado de petróleo. Foi emitida uma PT para a realização do serviço e se observa a montagem da prevenção de incêndio, estando a área perfeitamente sinalizada. Os equipamentos manuais foram inspecionados antes do uso, estando todos em perfeito estado de uso. Qual é o perigo presente na situação? O risco de incêndio é grande? Por quê? Slide 28

SMS ENGENHARIA PLATAFORMAS E NAVIOS Segunda situação: Está sendo realizado um trabalho dentro de um tanque, usando esmerilhadeira. O tanque havia armazenado derivado de petróleo. Na realização do serviço, não se observa montagem da prevenção de incêndio, e a área não se encontra sinalizada. O serviço foi iniciado antes da chegada da PT. Os equipamentos manuais não foram inspecionados antes do uso e o cabo da esmerilhadeira tem com pequena fissura (trinca). Qual é o perigo presente na situação? O risco de incêndio é grande? Por quê? Slide 29

SMS ENGENHARIA PLATAFORMAS E NAVIOS PERIGO é um agente (material ou energia) com potencial para provocar danos em pessoas, instalações, equipamentos, materiais e meio ambiente. RISCO é a combinação da probabilidade de ocorrência e da conseqüência de um determinado evento perigoso. Slide 32

SMS ENGENHARIA PLATAFORMAS E NAVIOS O que são esses módulos de processamento? Qual é a função desses módulos? Qual é a função do módulo de acomodação? Por que é importante que a plataforma tenha essa área de lazer, academia de ginástica, piscina? Slide 31

SMS ENGENHARIA PLATAFORMAS E NAVIOS Trabalhando na movimentação de carga é importante: 1 -Seguir todos os procedimentos de segurança previstos no PCMAT. 2 -Usar os EPI’s completos. 3 -Na hora de amarrar a carga, verificar se as manilhas, estropos e cabos estão bons. 4 -Retirar qualquer peça ou componente que esteja solto na carga. 5 -Amarrar uma corda na carga para poder guiá-la. 6 -Isolar a área por onde a carga vai passar. 7 -Que o sinalizador fique bem à vista do operador do guindaste. 8 -Que o sinalizador ou rigger confira a segurança da operação. 9 -Acompanhar o caminho da peça para evitar que ela bata em tubulações, equipamentos ou piso.

SMS ENGENHARIA PLATAFORMAS E NAVIOS Na Soldagem e Corte é importante que você: 1 -Verifique se o equipamento está em boas condições de conservação e use os EPI’s específicos 2 -Inspecione todas as ligações e o aterramento do equipamento. 3 -Mantenha os fios condutores dos equipamentos, as pinças ou os alicates de soldagem longe de locais com óleo, graxa ou umidade. 4 -Verifique e corrija riscos de incêndio, explosão, riscos elétricos, gás ou vapores tóxicos. 5 -Verifique se há ventilação, quando soldar ou cortar para evitar intoxicação por excesso de fumos metálicos. 6 -Deixe as ferramentas de soldagem em descanso sobre superfícies isolantes, quando parar. 7 -O dispositivo usado para manusear eletrodos deve ter isolamento adequado. 8 -Evite que os porta-eletrodos toquem em pessoas, objetos metálicos, combustíveis ou tanques de gás sob pressão. 9 -Quando terminar, descarte os tocos de eletrodos ou varetas nos lugares indicados para isso. 10 -Guarde corretamente as ferramentas e o equipamento. Slide 33

SMS ENGENHARIA PLATAFORMAS E NAVIOS Para a segurança de nossos colegas na Soldagem devemos: 1 -Montar uma proteção, que pode ser uma tela ou lona de material não inflamável. 2 - Essa proteção evita que escórias, respingos, salpicos e faíscas atinjam outros trabalhadores. 3 -Manter as áreas de circulação desembaraçadas de cabos e equipamentos de solda. 4 -Os cabos de alimentação elétrica devem ficar protegidos, para evitar acidentes. Slide 34

SMS ENGENHARIA PLATAFORMAS E NAVIOS Antes de cada movimentação, isole a área cuidadosamente. Use sempre os equipamentos de movimentação indicados. Tenha cuidado na hora de interligar os spools. Nunca use as mãos na hora de alinhar os spools para acoplamento. Slide 35

SMS ENGENHARIA PLATAFORMAS E NAVIOS Para se montar um andaime: limpe e nivele o piso, isolando a área onde o andaime tubular está sendo montado. use tubos limpos e braçadeiras em perfeito estado. use o balancim, para movimentar o material. prenda todas as tábuas cuidadosamente. coloque um rodapé e um guarda-corpo. verifique se o andaime está seguro, depois de montado. chame o supervisor para fazer a verificação final. Slide 36

SMS ENGENHARIA PLATAFORMAS E NAVIOS Em cima do andaime: use os EPI’s indicados. use sempre o cinto de segurança, para trabalhos acima de 2 m de altura em andaimes. mantenha organizado o local onde você está trabalhando, pois ferramentas espalhadas na plataforma são um perigo. Slide 37

SMS ENGENHARIA PLATAFORMAS E NAVIOS E M A N D A I M E S Cuidados no Içamento de Cargas: Usar os EPI’s recomendados. Circular somente nas áreas reservadas a pedestres. Ficar atento à sinalização visual e sonora. Isolar toda a área por aonde a carga vai passar, usando cordas, correntes, cavaletes e placas de advertência. É preciso que o entendimento entre os riggers e os operadores seja perfeito. Slide 38

SMS ENGENHARIA PLATAFORMAS E NAVIOS Espaço confinado É qualquer área não projetada para ocupação contínua, que tem meios limitados de entrada e saída, onde a ventilação existente é insuficiente para a renovação satisfatória do ar. Slide 39

SMS ENGENHARIA PLATAFORMAS E NAVIOS Trabalhando em espaço confinado é importante que você: 1 - Junto com o operador e o técnico de segurança, faça uma inspeção rigorosa do local para verificar as condições do ambiente e os EPI’s necessários. 2 - Em alguns espaços confinados é exigido um cabo de segurança. 3 - Confira o teor de oxigênio na área onde será realizada a tarefa, caso necessário use a ventilação forçada ou máscara com suprimento de ar respirável. 4 - Verifique se a atmosfera é potencialmente explosiva. A PT exige a monitoração permanente do limite de explosividade. 5 - Se for mexer em dispositivos que possam gerar eletricidade estática em locais com produtos inflamáveis, é preciso aterrar esses dispositivos. 6 -Ao entrar no ambiente confinado, deve haver sempre um companheiro de vigia. 7 - Somente pessoal treinado e autorizado pode entrar num espaço confinado. 8 - Leve apenas as ferramentas que você for usar naquele trabalho. 9 - Qualquer dúvida, consulte o Supervisor. Slide 440

SMS ENGENHARIA PLATAFORMAS E NAVIOS Tipos de trabalhos específicos de cada fase: 1 -Na Integração Pintura, Soldagem, Esmerilhamento, Montagem de tubulações, Trabalho em altura, Trabalho com eletricidade. 2 -No Comissionamento Teste hidrostático, Limpeza química das tubulações, Teste de painéis elétricos, Teste de malhas elétricas e de instrumentação. Slide 41

SMS ENGENHARIA PLATAFORMAS E NAVIOS Recomendações: Use sempre os EPI’s recomendados na PT. Na instalação dos cabos elétricos e de instrumentação não ande sobre eletrodos ou sobre bandejas. No comissionamento, o vazamento de produtos químicos é um dos maiores riscos. No teste hidrostático e na limpeza química das tubulações, isole a área. Na preparação e manipulação do fluido a ser usado na limpeza, tenha muito cuidado. Na limpeza química os rejeitos vão para depósitos específicos. Fique atento a qualquer sinal de vazamento. Slide 42

SMS ENGENHARIA PLATAFORMAS E NAVIOS Procedimentos de Segurança na BGL-1: Use os EPI’s recomendados. Mantenha a roupa e as luvas secas. Fique sempre atento ao processo de soldagem interna e externa dos dutos, para evitar defeitos na tubulação. Cada solda passa por um rigoroso controle de qualidade. A cada solda aprovada, o pessoal do convés faz uma marca amarela no duto, que é acompanhada de um sinal sonoro. Os guinchos, ligados a um jogo de âncoras, dão mais precisão e segurança à balsa e mais estabilidade na hora do lançamento da tubulação. Cada um é responsável pelo próprio lixo, que deve ser depositado num contêiner e levado para local apropriado. A sucata, o óleo e a graxa descartados nas operações podem e devem ser reaproveitados. Slide 43

SMS ENGENHARIA PLATAFORMAS E NAVIOS A Natureza é toda interligada, e quando causamos uma interferência, uma interminável cadeia de acontecimentos se desenrola, e algumas das conseqüências podem ser bastante ruins para todos nós. Slide 44

SMS ENGENHARIA PLATAFORMAS E NAVIOS CADEIA DE ACONTECIMENTOS Capim colonião destruição da vegetação e dos animais erosão do solo Desabamento das encostas Slide 45

SMS ENGENHARIA PLATAFORMAS E NAVIOS A Petrobras está investindo muito na proteção das pessoas, das instalações e do meio ambiente. Mas isso não é suficiente. É preciso que você cumpra a sua parte. Você deve investir na qualidade de seu trabalho e levar a sério as normas de SMS recomendadas para a sua atividade. Assim você também estará colaborando para melhorar a sua qualidade de vida e a de todos à sua volta. Slide 46
